با توجه به اینکه تعمیر آیفون های صوتی و عیب یابی آن ها یکی از خدمات محبوب ما در مجموعه تاسیسات 24 ساعته به شمار می آید، در ادامه بیشتر در این خصوص صحبت خواهیم کرد.

هر چند امروزه با ورود و رواج آیفون های تصویری کمتر شاهد استفاده از آیفون های صوتی در ساختمان ها هستیم.

اما باز هم تعداد بسیار زیادی آیفون صوتی نصب شده اند که به طور حتم به مرور زمان به تعمیر و عیب یابی نیاز پیدا می کنند.



مشکلات رایج آیفون های صوتی به همراه نحوه رفع عیب

ما در این قسمت بدون در نظر گرفتن مارک آیفون صوتی، به رایج ترین ایرادات در این وسیله اشاره کرده و نحوه رفع عیب آن را نیز بیان می کنیم:

  • آیفون صوتی به کل زنگ نمی خورد.

رایج ترین مشکل در انواع آیفون های صوتی تابا، الکتروپیک، آلدو، سیماران و ... این است که آیفون اصلاً زنگ نمی خورد.

یعنی با وجود فشار دادن شاستی زنگ بر روی پنل، نه در قسمت پنل و نه در داخل ساختمان صدای زنگ به گوش نمی رسد.

  • ترانس تغذیه آیفون صوتی سوخته است، اگر ترانس با فیوز مجهز باشد، می توان با تعویض فیوز آن ترانس را دوباره راه اندازی کرد.برق ساختمان را چک کنید، ممکن است برق قطع باشد.
  • اتصال کلید فشار زنگ بر روی پنل دچار مشکل شده است، برای اطمینان از سلامت آن باید کلید را با تست بیزر چک کنید.
  • سوکت های سیم فنری گوشی یا هدست زنگ زدگی دارند و یا سیم خراب است.
  • سیم کشی آیفون دچار ایراد شده که باید دوباره چک شود.
  • بلندگو در گوشی سوخته است و نیاز به تعویض دارد.
  • آخرین احتمال این است که برد آیفون صوتی سوخته است.

وقتی از بررسی سیم کشی آیفون صوتی می گوییم، منظورمان این است که تمام اتصالات در پشت گوشی و پنل باید چک شوند. مخصوصاً سیم D که مخصوص انتقال صدای زنگ و سیم C که مختص جریان منفی می باشد.

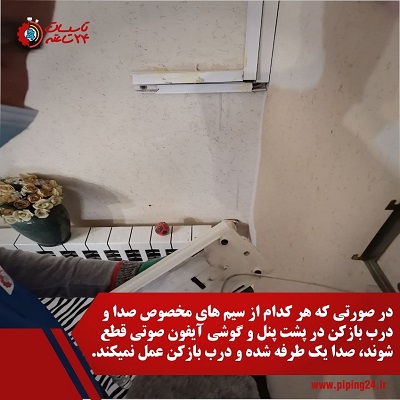

تعمیر و عیب یابی آیفون صوتی 1

  • آیفون صوتی در قسمت پنل زنگ می خورد، اما صدای زنگ در داخل ساختمان شنیده نمی شود.

شاید برای شما هم پیش آمده باشد که بعد از فشار دادن شاستی زنگ بر روی پنل صدای زنگ شنیده می شود، اما در داخل ساختمان صدا نمی آید.

در این حالت باید مشکل را در یکی از دلایل زیر بررسی کنید:

  • اسپیکر یا بلندگوی داخل گوشی سوخته است، برای بررسی این مورد اتصال سیم ها به بلندگو را با کمک تست بیزر بررسی کنید.
  • کلید قلاب یا سوئیچ قطع کننده آیفون صوتی خراب شده و نیاز به تعویض دارد. منظور از کلید قلاب همان سوئیچی است که با فشار دادن آن صدا در آیفون قطع می شود.
  • صدای زنگ در داخل ساختمان شنیده می شود، اما در قسمت پنل آیفون زنگ نمی خورد.

در یک حالت متفاوت ممکن است با فشار دادن شاستی زنگ بر روی پنل، صدای زنگ از گوشی شنیده شود، اما پنل صدای زنگ نمی دهد.

معمولاً در چنین شرایطی مشکل از بلندگوی پنل و یا برد پنل است که باید توسط متخصص برقکار تست و بررسی شود.

  • در زمان مکالمه صدا قطع است.

تمام کاربرد آیفون های صوتی این است که از طریق جابجایی صدا بین پنل خارجی و گوشی ارتباط برقرار کنند. حال اگر قرار باشد هیچ صدایی رد و بدل نشود، طبیعتاً مشکل بزرگی است که باید حل شود.

در این حالت یکی از مشکلات زیر در قطعی صدای مکالمه دخالت دارند:

  • خراب بودن بلندگو در گوشی
  • خراب بودن بلندگو در پنل
  • قطع بودن سیم A در ترمینال 1
  • قطع بودن سیم B در ترمینال 2
  • آیفون صوتی یک طرفه شده است.

مشکل قطع بودن صدا در آیفون صوتی را می توان به چند حالت مشاهده کرد، که به آن یک طرفه شدن آیفون صوتی می گویند.

  1. صدا در قسمت پنل خارجی آیفون صوتی شنیده نمی شود:

در این حالت به احتمال زیاد بلندگوی پنل خراب است و یا سیم اتصال آن قطعی دارد. همچنین ممکن است سیم A دچار قطعی شده باشد.

  1. صدا در قسمت گوشی داخلی آیفون صوتی شنیده نمی شود:

در چنین شرایطی باید به سراغ بلندگو در گوشی رفته و اتصال سیم B را چک کنید. چون احتمال قطعی این سیم وجود دارد.

در اکثر موارد ضربه خوردن گوشی داخل واحد باعث شل شدن و حتی قطع شدن اتصالات و قطعات بلندگو شده و قطعی صدا در گوشی را به دنبال دارند.

علاوه بر این از آنجا که پنل در خارج از ساختمان نصب شده و در معرض تابش آفتاب قرار دارد، بلندگوی داخل پنل می تواند در اثر شرایط جوی نامناسب خراب شود.

  • صدا در قسمت پنل نویزدار و ضعیف است.

دریافت صدای نویز دار در قسمت پنل آیفون صوتی گاهی به قدری زیاد می شود که صدا اصلاً واضح نیست و بسیار ضعیف به گوش می رسد.

در صورتی که با چنین مشکلی در دستگاه خود مواجه شدید، موارد زیر را بررسی و تعمیر کنید:

  • دو سیم پوسیده به هم اتصالی کرده اند، که اغلب با قدیمی شدن سیم کشی آیفون صوتی و از بین رفتن روکش سیم ها این مشکل ایجاد می شود.
  • قطعات اسپیکر در پنل آیفون آسیب دیده اند و یا باید تعویض شوند.
  • سیم های آیفون صوتی جابجا بسته اند و باید اصلاح شوند.
  • برد پنل دچار مشکل شده است.

در صورتی که بخواهید سریع تر به علت اصلی نویز داشتن صدا در پنل خارجی آیفون صوتی پی ببرید، می توانید پنل را با یک نمونه دیگر عوض کرده و تست کنید.

اگر باز هم پارازیت و نویز در صدا وجود داشت، مطمئن می شوید که مشکل از برد، بلندگو و سیم های پنل نبوده، بلکه سیم کشی کابل آیفون و سیم های متصل به گوشی مشکل دارند.

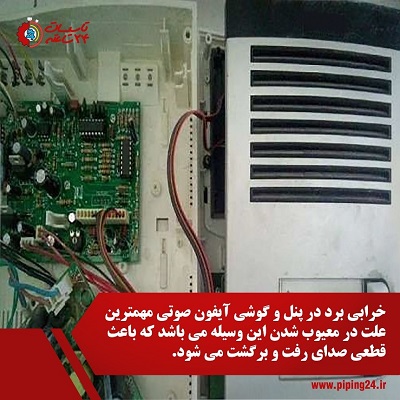

تعمیر و عیب یابی آیفون صوتی 2

  • صدا در قسمت گوشی داخلی نویزدار و ضعیف است.

نویزدار بودن و یا ضعیف بودن صدای دریافتی در گوشی داخلی ساختمان یکی دیگر از مشکلات رایج در انواع آیفون صوتی است که دلایل متنوعی دارد:

  • محل اتصال سیم ها در گوشی داخلی رسوب گرفته اند که باید تمیز شوند.
  • بلندگوی تعبیه شده بر روی گوشی دچار مشکل شده و نیاز به تعویض دارد.
  • میکروفن خازنی در قسمت پنل ایراد دارد، در صورت قطع کردن یا اتصال کوتاه کردن آن نویز گوشی رفع می شود.
  • برد گوشی آیفون صوتی ایراد دارد.
  • آیفون صوتی سوت می کشد.

سوت کشیدن آیفون صوتی در زمان برداشتن گوشی و یا در موقع مکالمه با آیفون می تواند یکی از آزاردهنده ترین صداها باشد.

دلایل متنوعی باعث ایجاد صدای سوت در آیفون صوتی می شوند که لازم است برای ریشه یابی این مشکل تمامی این علت ها را بررسی کنیم:

  • کاور پلاستیکی تعبیه شده بر روی میکروفن گوشی جابجا شده است، بنابراین کاور را تمیز کرده و در جای صحیح خود قرار دهید.
  • ترانس تغذیه استفاده شده برای آیفون صوتی ولتاژ غیر استاندارد دارد و باید تعویض شود.
  • یکی از سیم ها در نزدیکی میکروفن آیفون صوتی قرار گرفته است.
  • فاصله بین میکروفن و بلندگوی آیفون صوتی بسیار کم است که با افزایش این فاصله، صدای سوت هم رفع می شود.
  • میکروفن گوشی خراب شده و نیاز به تعویض دارد.
  • برد صوت در آیفون صوتی سوخته و یا معیوب شده که باید تعمیر و یا تعویض شود.
  • سیم کشی آیفون صوتی با اختلال مواجه شده، بنابراین لازم است کل مسیر بازبینی و اصلاح شود.

در صورتی که کابل آیفون صوتی را از کنار سیم کشی برق ساختمان عبور داده اید، به احتمال زیاد نه تنها صدای آیفون نویزدار می شود، بلکه امکان سوت کشیدن آن نیز وجود دارد.

  • درب بازکن عمل نمی کند.

باز نشدن درب با وجود فشار دادن شاستی درب بازکن بر روی گوشی آیفون صوتی مشکلی است که در اکثر مارک های آیفون صوتی مشاهده می شود.

در مرحله اول قبل از اینکه به سراغ سیم کشی آیفون صوتی و پیدا کردن ایراد در آن باشید، قفل درب و اتصالات مربوط به آن را چک کنید.

در صورتی که زنجیر پاره یا شل شده است، به طور حتم قفل بازکن عمل نخواهد کرد. اگر قفل شما از نوع برقی است، باید از وجود برق در قسمت قفل مطمئن شوید. اگر قفل ما برق نداشت، به احتمال قوی مشکل از همین نقطه است.

در آخرین مرحله و پس از کسب اطمینان از سالم بودن زنجیر و قفل برقی، به سراغ سیم کشی و اتصالات مربوط به آن می رویم.

اگر ترمینال های E و F یا همان 3 و 4 را با یک سیم به هم وصل کردیم و درب بازکن عمل کرد، معلوم می شود که سیم کشی سالم است و شستی قفل بازکن مشکل دارد.

برعکس این قضیه هم صادق است، یعنی اگر پس از برقراری ارتباط بین ترمینال های E و F یا همان 3 و 4 باز هم درب بازکن عمل نکرد، به معنی وجود مشکل در سیم کشی ها و قطعی اتصالات است.

  • درب بازکن ضعیف عمل می کند.

برخی مواقع مشاهده شده که درب باز کن آیفون صوتی عمل می کند، اما قدرت کافی برای باز کردن درب ندارد. در این حالت باید چند مرتبه شاستی درب را فشار دهیم تا بلاخره در باز شود.

از جمله مواردی که باید برای عیب یابی و تعمیر مشکل ضعیف بودن درب بازکن آیفون صوتی انجام دهید، می توان به موارد زیر اشاره کرد:

  • زنجیر درب بازکن را بررسی کنید، چون ممکن است زنجیر زیادی شل و یا سفت باشد.
  • فاصله بین ترانس تغذیه تا پنل درب ساختمان زیاد است، در نتیجه با افت ولتاژ و ضعیف بودن درب بازکن مواجه می شویم.
  • ترانس تغذیه ضعیف شده است و نیاز به تعویض دارد.



نحوه سیم بندی انواع آیفون صوتی

آشنایی با نحوه سیم کشی آیفون صوتی به ما کمک می کند تا زودتر مشکل را در دستگاه پیدا کرده و به دنبال رفع آن باشیم.

معمولاً سیستم تمام آیفون های صوتی ایرانی و خارجی شبیه به هم است و تنها تفاوتی که دارند در تعداد سیم های آیفون است.

به عنوان مثال آیفون های صوتی تابا 4 سیمه و یا 6 سیمه هستند، در حالی که آیفون های صوتی الکتروپیک 5 سیمه می باشند.

با توجه به این مسئله در خصوص سیم های آیفون صوتی و نقش هر یک توضیحاتی را بیان می کنیم، تا در زمان عیب یابی و تعمیر مارک های مختلف آیفون صوتی با مشکل مواجه نشوید:

سیم بندی و نقش هر سیم در آیفون های صوتی 4 سیمه

  • ترمینال 1 یا A مخصوص سیم انتقال صدا به گوشی
  • ترمینال 2 یا B مخصوص سیم انتقال صدا به پنل
  • ترمینال 3 یا C مخصوص سیم منفی مشترک
  • ترمینال D سیم زنگ

سیم بندی و نقش هر سیم در آیفون های 6 سیمه

  • ترمینال 1 یا A مخصوص انتقال صدا از پنل به گوشی
  • ترمینال 2 یا B مخصوص انتقال صدا از گوشی به پنل
  • ترمینال 3 یا C سیم منفی مشترک
  • ترمینال 4 یا D سیم شاستی زنگ
  • ترمینال 5 یا E مخصوص اتصال به ترانس تغذیه
  • ترمینال 6 یا F مخصوص انتقال جریان به قفل بازکن

آیفون های صوتی تابا قدیمی به صورت 4 سیم و مدل جدید آن به شکل 6 سیم نصب و سیم کشی می شوند.

شما می توانید بررسی کامل تر طریقه نصب و راه اندازی این دستگاه را در مطلب نحوه سیم کشی و نصب آیفون صوتی تابا مطالعه کنید.

سیم بندی و نقش هر سیم در آیفون صوتی 5 سیمه

  • ترمینال 1 مخصوص سیم انتقال صدا از پنل به گوشی
  • ترمینال 2 مخصوص سیم انتقال صدا از گوشی به پنل
  • ترمینال 3 مخصوص سیم منفی مشترک یا برق گوشی
  • ترمینال 4 مخصوص تحریک رله درب بازکن
  • ترمینال 5 مخصوص انتقال سیگنال زنگ از پنل به گوشی

توجه داشته باشید تنها سیم کشی آیفون صوتی الکتروپیک است که به صورت 5 سیمه انجام می شود. جهت کسب اطلاعات بیشتر در خصوص طریقه نصب و راه اندازی این وسیله لینک مقاله را لمس کنید.

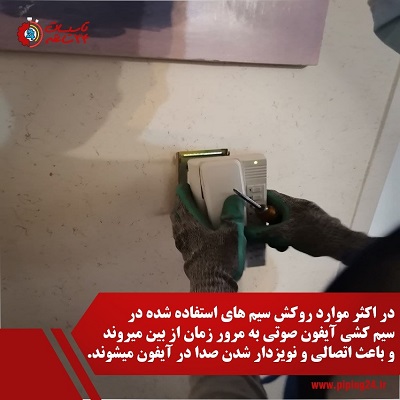

تعمیر و عیب یابی آیفون صوتی 3

دلایل خراب شدن آیفون های صوتی

اگر بدانید که چه عواملی دست در دست هم می دهند تا باعث خرابی آیفون های صوتی شوند، می توانید با اقدامات پیشگیرانه از این معضل جلوگیری کنید.

  • اتصال ضعیف سیم ها به ترمینال های پشت پنل خارجی و گوشی
  • نصب ترانس تغذیه در محلی دور از پنل و در معرض رطوبت
  • شل و یا سفت بودن بیش از حد زنجیر قفل بازکن
  • عدم استفاده از بارانگیر بر روی پنل خارجی آیفون
  • وارد شدن ضربه و فشار به شاستی درب بازکن
  • استفاده از ترانس برق ضعیف تر از نیاز دستگاه
  • وصل کردن ترانس تغذیه به برق دارای نوسان
  • استفاده از سیم ضعیف در زمان سیم کشی
  • قطع شدن سیم قفل برقی
  • کیفیت پایین آیفون صوتی
  • نصب غیر استاندارد آیفون

در صورتی که مایلید با نحوه نصب و سیم کشی سیماران آشنا شوید، لینک مقاله را لمس کنید.



یک بار برای همیشه آیفون صوتی خود را عیب یابی و تعمیر کنید !

حداقل انتظاری که از آیفون صوتی می رود این است که صدا را به خوبی رد و بدل کند و به محض فشار دادن شاستی درب بازکن، در ساختمان باز شود.

اما مواقع بی شماری پیش می آید که همین حداقل انتظار از آیفون صوتی برآورده نمی شود و دائم باید صدای ضعیف یا قطع آیفون صوتی را تحمل کرده و یا خودتان برای باز کردن درب چند پله را بالا و پایین کنید.

در چنین شرایطی به طور حتم به دنبال یک راه حل اساسی و همیشگی برای تعمیر آیفون صوتی هستید تا فقط با یک بار پرداخت هزینه بابت تعمیر، دیگه مجبور نباشید درگیر پیدا کردن تعمیرکار و صرف هزینه دوباره باشید.

ما در مجموعه تاسیسات 24 ساعته می توانیم با کمک متخصصین برقکار خود این اطمینان را به شما بدهیم که در صورت تعمیر و عیب یابی آیفون صوتی دیگر با معضلات این وسیله درگیر نخواهید شد.

چرا که ما کلیه خدمات تاسیساتی خود از جمله تعمیر و عیب یابی آیفون های صوتی را با ضمانت به شما مشتریان عزیز عرضه می کنیم.

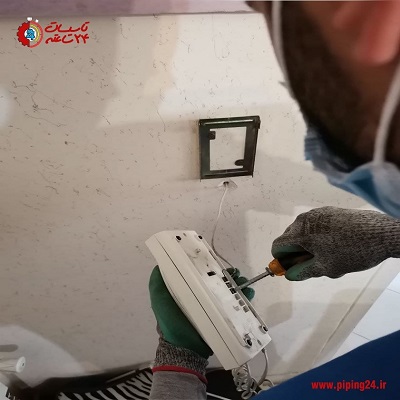

تعمیر و عیب یابی آیفون صوتی 4

پس اگر آیفون صوتی شما خراب شده و به دنبال یک نیروی متخصص مطمئن می گردید، همین الان فرم درخواست سرویسکار متخصص را پر کنید و یا با شماره های داخل سایت تماس بگیرید.

اگر نیاز به یک تاسیساتی حرفه‌ای دارید

تاسیسات ۲۴ ساعته در کنار شماست تا به شما کمک کند مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنید

درخواست سرویسکار متخصص

منابع: منبع 1، منبع 2، منبع 3
