آیفون صوتی تابا اولین مدل از آیفون در ایران به شمار می آید و تقریباً می توان گفت اکثر برندهای دیگر اف اف های صوتی از طراحی آیفون تابا الگو گرفته اند.

به همین دلیل حجم استفاده از آیفون های صوتی تابا در میان مصرف کنندگان بسیار بیشتر از سایر برندهاست. بنابراین ما تصمیم گرفتیم در این مطلب به صورت اختصاصی در خصوص نحوه نصب آیفون صوتی تابا و سیم کشی این وسیله در مدل های قدیمی و جدید آن با شما صحبت کنیم.



اگر نیاز به یک تاسیساتی حرفه‌ای دارید

همین حالا درخواست خود را ثبت کنید تا مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنیم

درخواست سرویسکار متخصص

قسمت های مختلف آیفون صوتی تابا

قبل از بیان توضیحات در خصوص سیم کشی ایفون تابا بهتر است با قسمت های مختلف این برند آشنا شویم.

  • پنل بیرونی آیفون صوتی تابا

پنل های صوتی تابا از نوع شستی دار هستند و در دو مدل TL-660 و آیفون صوتی تابا مدل سپهر یا همان TL-680 طراحی شده اند.

پنل مدل سپهر دربازکن تابا بسیار زیباتر از مدل TL-660 تابا بوده و در ارتفاع کمتری قرار می گیرد. پنل های تابا در دو مدل 4 سیمه و 6 سیمه طراحی شده و در بازار موجود هستند.

طریقه سیم کشی پنل های 4 سیمه با 6 سیمه آیفون صوتی تابا کمی با یکدیگر متفاوت است، که اگر تا انتهای این مطلب با ما همراه باشید در خصوص سیم کشی این دو مدل پنل توضیحات کافی را خواهیم داد.

  • گوشی صوتی تابا

گوشی صوتی تابا که در واقع همان قسمت داخل ساختمان است، به دلیل تجهیز گوشی به مدار الکترونیکی تقویت کننده، صدای رفت و برگشت سمت پنل درب و گوشی بسیار باکیفیت است. جهت استعلام قیمت و خرید آیفون تابا لینک خرید آیفون صوتی از دیجی کالا را لمس کنید.

  • منبع تغذیه آیفون صوتی تابا

برق مورد نیاز برای آیفون توسط منبع تغذیه آن تامین می شود، در برند تابا شما دو مدل منبع تغذیه خواهید یافت. یکی از آن ها که در واقع مخصوص آیفون های صوتی شش سیمه تابا قدیمی است، ترانس 735 و دارای 2 خروجی 12 ولت AC و 2 خروجی 12 ولت DC می باشد.

برای تامین برق مورد نیاز آیفون صوتی چهار سیمه تابا مدل جدید ترانس تغذیه 8401 بوده و 2 خروجی 12 ولت AC دارد.

نحوه نصب و سیم کشی آیفون صوتی تابا 1

  • قفل در بازکن تابا

به طور کلی دو مدل قفل درب باز کن آیفون در بازار موجود است، که به نام های قفل باز کن زنجیری و قفل باز کن کله گاوی شهرت دارند.

قفل بازکن های کله گاوی به دلیل عدم نیاز به نصب زنجیر عملکرد بهتری نسبت به قفل درب بازکن های زنجیری دارند. در آیفون های صوتی تابا عموماً از قفل درب بازکن های زنجیری استفاده می شود.

  • کابل آیفون صوتی تابا

بر خلاف آیفون های تصویری هیچ محدودیتی در استفاده از سیم یا کابل برق ارتباطی وجود ندارد. به همین دلیل می توان از سیم هایی با سطح مقطع 0.4، 0.5 و 0.6 به عنوان کابل آیفون صوتی استفاده کرد.

همچنین نوع کابل آیفون می تواند تمام مس، آلومنیوم و یا ترکیبی از مس و آلومنیوم باشد. کابل های آیفون فویل دار و بدون فویل گزینه های دیگری برای انتخاب شما هستند.

با وجود این تفاسیر توصیه می شود که برای اجرای مدار سیم کشی آیفون صوتی تابا از کابل 0.6 تمام مس و فویلدار استفاده کنید تا در آینده دست شما برای نصب و سیم کشی آیفون تصویری باز باشد.

در صورتی که قصد دارید در کنار آشنایی با سیم کشی آیفون های صوتی، طریقه نصب آیفون تصویری را هم بررسی کنید، فیلم نحوه نصب آیفون تصویری یک طبقه را برای این منظور آماده کرده ایم.

بهترین کابل مورد استفاده برای سیم کشی آیفون صوتی از نوع زوج دار به هم تابیده و فویل دار می باشد، تا از ایجاد نویز در آیفون جلوگیری کرده و کیفیت صدا را ارتقا دهد.



سیم کشی آیفون صوتی

پیش از اینکه به سراغ آموزش روش نصب آیفون صوتی تابا برویم، بد نیست کمی هم در مورد سیم کشی آیفون صوتی صحبت کنیم.

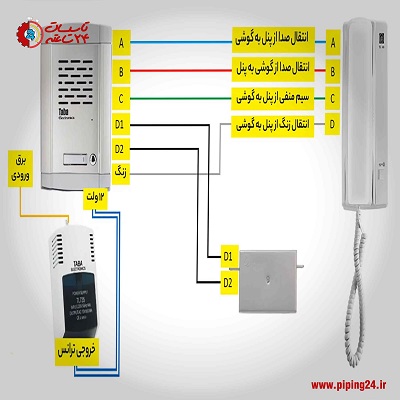

همانطور که در نقشه مدار آیفون صوتی زیر می بینید، این وسیله توسط 4 رشته سیم سیم بندی می شود. البته مدار آیفون صوتی زیر مربوط به مدل های قدیمی این دستگاه است و برای مدل های جدید سیم کشی اف اف توسط 6 رشته سیم انجام می شود.

نحوه نصب و سیم کشی آیفون صوتی تابا 2

هر کدام از سیم های آیفون صوتی نقش جداگانه در مدار ایفون صوتی دارند، که در ادامه به بررسی هر یک می پردازیم:

  • سیم اول: انتقال صدا از پنل دم دری به گوشی داخل واحد
  • سیم دوم: انتقال صدا از گوشی داخل واحد به پنل دم دری
  • سیم سوم: انتقال جریان منفی از پنل دم دری به گوشی داخل واحد
  • سیم چهارم: انتقال صدای زنگ از پنل دم دری به گوشی داخل واحد

این چهارشته به صورت مستقیم از پنل به گوشی ایفون صوتی وصل می شود. یعنی سیم اول یا A به ترمینال A در پنل، سیم دوم یا B به ترمینال B، سیم سوم یا C به ترمینال C و در نهایت سیم چهارم یا D به شاستی زنگ پنل بسته می شوند.

برای سیم کشی دربازکن این وسیله باید اتصال D1 و D2 در پنل را به ترمینال D1 و D2 در ترانس ببندیم. ترانس تغذیه آیفون صوتی یک خروجی 12 ولت نیز دارد که از خروجی ترانس توسط 2 رشته سیم به پنل وصل می شود. در انتها ترانس تغذیه نیز به برق ساختمان اتصال داده می شود.

آنچه گفتیم به سیم کشی ایفون صوتی بر اساس نقشه اف اف صوتی 4 سیم است، شما می توانید جهت کسب اطلاعات کامل تر در خصوص نصب آیفون صوتی به مقاله نصب و سیم کشی آیفون صوتی مراجعه کنید. در این مطلب نقشه سیم کشی آیفون در دو مدل قدیمی و جدید آن قرار داده شده است.

شما می توانید جهت بررسی انواع سیم و کابل برق لینک خرید سیم و کابل برق از دیجی کالا را لمس کرده و بعد از مطالعه نظرات خریدارن سیم برق مناسب خود را تهیه کنید.



نقشه سیم کشی آیفون صوتی تابا یک طبقه یا تک واحده

برای سیم کشی آیفون صوتی تابا یک طبقه و یا یک واحده بنا به مدل آیفون به چهار یا شش عدد سیم نیاز داریم.

نحوه نصب و سیم کشی آیفون صوتی تابا 2

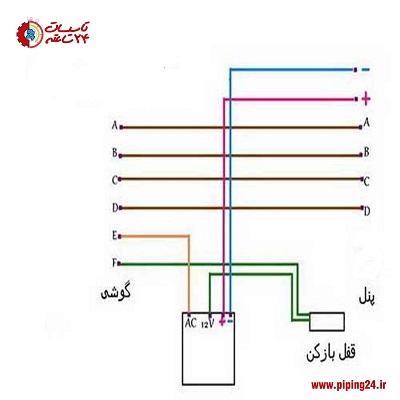

در این قسمت ما نقشه اف اف تابا 6 سیم یک واحده را در اختیار شما قرار داده ایم، با کمک توضیحاتی که در ادامه خواهیم گفت، طریقه سیم کشی این مدل آیفون صوتی تابا را یاد خواهید گرفت.



نحوه سیم کشی آیفون صوتی تابا یک طبقه یا یک واحده

در نقش فوق مشاهده می کنید که در گوشی تابا تک واحده دارای 6 پیچ یا ترمینال به قرار زیر وجود دارند:

  • ترمینال A: مسیر رفت صدا از پنل بیرونی به گوشی داخل ساختمان
  • ترمینال B: مسیر رفت برگشت صدا از گوشی داخل ساختمان به پنل درب ساختمان
  • ترمینال C: ترمینال منفی مشترک که باید از طریق منبع تغذیه به پنل رفته و سپس به گوشی داخل واحد متصل شود.
  • ترمینال D: ترمینال زنگ واحد
  • ترمینال E: ترمینال ورودی ولتاژ 12 ولت متناوب از پنل به گوشی برای باز کردن درب
  • ترمینال F: سیم برگشتی با ولتاژ 12 ولت متناوب از پنل به قفل بازکن

برای سیم کشی و نصب آیفون صوتی تابا یک طبقه لازم است تا ورودی های هم نام بین گوشی و پنل تابا را به هم وصل کنیم.

از آنجا که ساختمان ما یک طبقه یا تک واحده است، پس تنها یک عدد سیم زنگ داریم که باید به پایه D در پنل وصل شود.

دو ترمینال های مثبت و منفی در پنل را باید به مثبت و منفی DC ترانس تغذیه اتصال داده و دو ترمینال 12 ولت AC را به پایه های قفل بازکن می بندیم.

ممکن است اف اف صوتی تابا نیز بعد از مدتی استفاده دچار مشکل شود، بنابراین پیشنهاد می کنیم در صورت نیاز مطالعه مقاله تعمیر و عیب یابی آیفون صوتی را از دست ندهید.

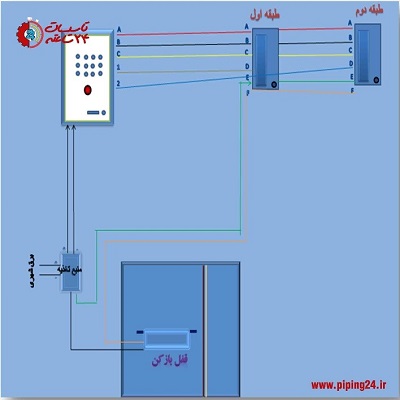

نقشه سیم کشی آیفون صوتی تابا دو طبقه

همانطور که در نقشه آیفون صوتی دو طبقه زیر مشاهده می کنید، سیم کشی این وسیله کاملاً شبیه به مدل یک طبقه است.

با این تفاوت که در نقشه سیم کشی اف اف تابا یک سیم زنگ دیگر به مدار سیم کشی دستگاه اضافه می شود که مربوط به گوشی واحد یا طبقه دوم ساختمان است. این سیم با شماره یک و دو در نقشه زیر نمایش داده شده است.

نحوه نصب و سیم کشی آیفون صوتی تابا 3

نحوه نصب آیفون صوتی دو طبقه

برای نصب آیفون صوتی دو طبقه ابتدا ترمینال های A، B و C در پنل بیرونی را به ترمینال های A، B و C در گوشی صوتی وصل می کنیم. ترمینال 1D در پنل را به ترمینال D در گوشی طبقه اول و ترمینال D2 در پنل را به ترمینال D در گوشی طبقه دوم اتصال می دهیم.

از ترمینال مثبت پنل به ترمینال مثبت در منبع تغذیه و از منفی آن به منفی منبع تغذیه وصل می کنیم. مثبت 12 در منبع تغذیه را به ترمینال های E هر دو گوشی در طبقه اول و دوم اتصال می دهیم و ترمینال های F هر دو گوشی را سری کرده و آن را به ترمینال A1 به درب بازکن وصل می کنیم. سپس منفی 12 در ترانس تغذیه را به ترمینال A2 درب بازکن می بندیم. در آخر نیز ترمینال های N و L ترانس تغذیه را به سیم های فاز و نول برق شهری وصل می کنیم.



اگر نیاز به یک تاسیساتی حرفه‌ای دارید

همین حالا درخواست خود را ثبت کنید تا مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنیم

درخواست سرویسکار متخصص

نحوه سیم کشی و نصب ایفون صوتی تابا قدیمی دو طبقه

آیفون تابا قدیمی دو طبقه با 6 عدد سیم سیم کشی شده و ترمینال های آن در پنل دستگاه را به صورت زیر مشاهده می کنید:

  • ترمینال A
  • ترمینال B
  • ترمینال C
  • ترمینال D1 (ترمینال زنگ طبقه اول یا شماره یک)
  • ترمینال D2 (ترمینال زنگ طبقه دوم یا شماره دو)
  • دو ترمینال +
  • ترمینال _

از آن طرف ترمینال های زیر در گوشی آیفون صوتی هر طبقه وجود دارند:

  • ترمینال A
  • ترمینال B
  • ترمینال C
  • ترمینال D
  • ترمینال E
  • ترمینال F

برای سیم بندی آیفون تابا دو طبقه طبق مراحل زیر باید اقدام کنیم:

  1. ترمینال های A، B و C در گوشی را توسط کابل زوج فویلدار به ترمینال های A، B و C در پنل تابا وصل کنیم.
  2. ترمینال D1 پنل درب ساختمان را به ترمینال D در پنل داخلی تابا طبقه اول و ترمینال D2 پنل درب ساختمان را به ترمینال D گوشی طبقه دوم اتصال می دهیم تا ارتباط زنگ دو گوشی با پنل برقرار شود.
  3. از ترمینال مثبت بر روی ترانس تغذیه یک سیم به ترمینال مثبت بر روی پنل و از ترمینال منفی ترانس نیز یک اتصال به ترمینال منفی پنل در نظر می گیریم.
  4. از ترمینال +12 ترانس تغذیه اتصالی را به ترمینال های E در هر دو گوشی تابا وصل می کنیم.
  5. ترمینال های F در هر دو گوشی تابا را به صورت مشترک به ترمینال A1 در قفل بازکن می بندیم.
  6. سپس -12 منبع تغذیه را به پایه A2 در قفل بازکن اتصال می دهیم.
  7. در نهایت برق شهری را به پایه های N و L ترانس یا منبع تغذیه وصل می کنیم.

وقتی سیم کشی و نصب اف اف تابا دو طبقه را به این شکل انجام دهیم، به محض اینکه شاستی یکی از گوشی ها را فشار دهیم، جریان برق از ترمینال F به A1 درب بازکن منتقل شده و بوبین درب بازکن تحریک می شود.



نقشه سیم کشی آیفون صوتی تابا چهار سیمه (جدید)

گفتیم که آیفون های صوتی تابا یا چهار سیم هستند و یا 6 سیم. مدل های قدیمی تابا 6 سیم و مدل های جدید این برند همچون آیفون صوتی تابا tl633 به صورت 4 سیم سیم کشی می شوند. برای اینکه بهتر با مدار آیفون تابا چهار سیمه یا جدید آشنا شوید، نقشه آیفون تابان جدید را در قسمت زیر آورده ایم.

با کمک این نقشه حتی می توانید طریقه سیم کشی و نصب آیفون صوتی تابان سه طبقه تا چهار طبقه یا چهار واحده را نیز بررسی کنید.

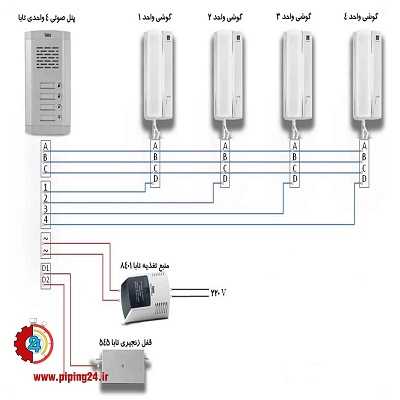

نحوه نصب و سیم کشی آیفون صوتی تابا 5

همانطور که در تصویر فوق مشاهده می کنید، آیفون های چهار سیمه تابا دارای منبع تغذیه 8401 هستند و قفل درب باز کن آن ها مدل زنجیری است.

در این نقشه ساختمان مورد نظر ما چهار واحده است و به همین دلیل 4 عدد شاستی بر روی پنل خارجی آیفون وجود دارد.



آموزش سیم کشی آیفون صوتی تابا چهار سیمه (جدید)

هر کدام از سیم های آیفون های 4 سیمه، همانند آیفون چهار سیم تابا وظایف زیر را به عهده دارند:

  • سیم شماره 1 یا A انتقال صدای شخص مراجعه کننده از پنل به گوشی
  • سیم شماره 2 یا B مسئول انتقال صدای شخص پاسخگو از گوشی به پنل و همچنین تحریک رله درب بازکن
  • سیم شماره 3 یا C مسئول سیم منفی مشترک
  • سیم شماره 4 یا D مسئول انتقال صدای زنگ از پنل به گوشی

حال با توجه به آشنایی با وظایف هر کدام از سیم های داخل آیفون 4 سیم طریقه سیم کشی آن را توضیح می دهیم:

  • سیم کشی صوتی آیفون تابا چهار سیمه

برای سیم بندی و نصب آیفون صوتی 4 سیم یا جدید تابا باید ترمینال A، B و C در پنل خارجی آیفون را به ترمینال های A، B و C بر روی گوشی آیفون در تمامی واحدها به صورت مشترک وصل کنیم.

البته این روش در صورتی مورد استفاده قرار می گیرد که قصد داشته باشیم سیم کشی آیفون های تمام واحدها مشترک باشند. در ادامه ترمینال شماره یک در پنل خارجی آیفون صوتی تابا به ترمینال D بر روی گوشی داخل واحد اول وصل می شوند.

ترمینال های شماره 2، 3 و 4 که در واقع به شاستی های زنگ طبقات دو تا چهار ساختمان مربوط می شود را باید به ترمینال D هر گوشی صوتی داخل هر واحد اتصال داد.

  • نحوه سیم کشی درب بازکن تابا چهار سیم

اکنون نوبت به نصب قفل درب بازکن آیفون صوتی تابا چهار سیمه می رسد، برای این منظور از محل نصب قفل تا پنل خارجی ساختمان باید سیم کشی را با استفاده از سیم افشان 2*1.5 انجام دهیم.

به این صورت که یک طرف سیم افشان را به ترمینال قفل بازکن و طرف دیگر آن را به ترمینال D1 و D2 در پنل خارجی درب ساختمان وصل می کنیم.

  • سیم کشی منبع تغذیه آیفون تابا چهار سیمه

برای اینکه منبع تغذیه آیفون تابا را وصل کنید، باید ابتدا مکانی مناسب برای نصب آن در نظر بگیریم. مکانی که از رطوبت دور بوده و کمترین فاصله از پنل خارجی را داشته باشد، بهترین انتخاب است.

سیم کشی منبع تغذیه آیفون را باید با کمک سیم 2*1.5 یا سیم یک زوج 0.6 از محل قرارگیری منبع تغذیه تا پنل خارجی آیفون انجام می دهیم.

حال باید برق مصرفی منبع تغذیه را تامین کنیم، پس باز هم با کمک سیم افشان شماره 2*1.5 از برق مشترک ساختمان تا محل قرارگیری منبع تغذیه را سیم کشی می کنیم. به همین سادگی سیم کشی تابا چهار سیم انجام شد.

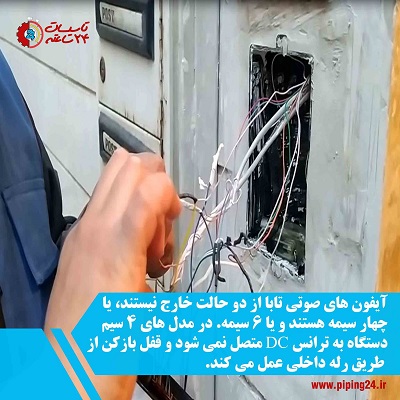

نحوه نصب و سیم کشی آیفون صوتی تابا 6

نقشه سیم کشی آیفون صوتی تابا 6 سیم (قدیمی)

آیفون صوتی تابا قدیمی آن از نوع 6 سیم است. در هنگام نصب آیفون تابان صوتی پنل 4 سیم را می توانیم به گوشی 6 سیم تابا وصل کنیم، ولی امکان اتصال پنل 6 سیم تابا به گوشی 4 سیمه تابا وجود ندارد.

در آیفون های قدیمی تابا منبع تغذیه 735 بوده و دارای دو خروجی 12 ولت AC و دو خروجی 12 ولت DC می باشد. در این قسمت هم به منظور آموزش دقیق تر نحوه نصب آیفون صوتی تابان قدیمی، مدار ایفون تابا صوتی 6 سیم را با شما به اشتراک می گذاریم.

باز هم در این نقشه ساختمان ما چهار واحده است، شما می توانید با کمک آن با طریقه سیم کشی آیفون صوتی تابا قدیمی در تعداد طبقات دو، سه و چهار طبقه آشنا شوید.

توجه داشته باشید که آیفون صوتی تامر مدل قدیمی است، بنابراین برای آشنایی با نقشه سیم کشی آیفون صوتی تامر قدیمی می توانید از تصویر زیر کمک بگیرید.

نحوه نصب و سیم کشی آیفون صوتی تابا 7

سیم کشی آیفون صوتی تابا قدیمی (6 سیمه)

در نصب آیفون تابا صوتی هر کدام از سیم های آیفون 6 سیم یا قدیمی این وسیله وظایف زیر را به عهده دارند:

  • سیم شماره 1 یا A انتقال صدای شخص مراجعه کننده از پنل به گوشی
  • سیم شماره 2 یا B مسئول انتقال صدای شخص پاسخگو از گوشی به پنل
  • سیم شماره 3 یا C مسئول سیم منفی مشترک
  • سیم شماره 4 یا D مسئول انتقال صدای زنگ از پنل به گوشی
  • سیم شماره 5 یا E مسئول در بازکن
  • سیم شماره 6 یا F مسئول در بازکن

برای سیم بندی و نصب آیفون صوتی تابا قدیمی باید ترمینال های A، B و C در قسمت پنل خارجی آیفون را به ترمینال A، B و C در گوشی آیفون در تمام واحدها به صورت مشترک وصل شوند.

لازم به ذکر است که این روش از اتصال زمانی کاربرد دارد که بخواهیم سیم کشی آیفون را به صورت مشترک انجام دهیم.

در غیر این صورت از ترمینال های A، B و C گوشی داخل هر طبقه را به صورت مجزا به ترمینال های A، B و C پنل خارجی وصل می کنیم.

از آنجا که ساختمان ما چهار واحد دارد، باید ترمینال های 1 تا 4 پنل درب مربوط به شاستی زنگ واحد ها را به ترمینال D گوشی صوتی هر واحد وصل کنیم.

دو ترمینال دیگر به نام های E و F در پنل داخلی آیفون های قدیمی تابا باقی می ماند. بنابراین باید این دو رشته سیم را به همه گوشی های آیفون در واحدهای دیگر به صورت مشترک وصل کرده و سر دیگر این دو سیم در قاب پشت پنل آزاد بماند.

برای اتصال درب بازکن آیفون صوتی تابا قدیمی با استفاده از سیم نمره 2*1.5 و یا کابل آیفون 2 زوج 0.6 از محل قرارگیری منبع تغذیه تا قاب پنل درب سیم کشی را انجام می دهیم.

در ادامه ترمینال مثبت و منفی منبع تغذیه را به ترمینال مثبت و منفی پنل درب خارجی وصل می کنیم. دو رشته سیم باقی مانده در این مسیر در سمت منبع تغذیه به ترمینال AC و در سمت پنل خارجی آزاد می ماند.

با توجه به روشی که از طریقه نصب آیفون صوتی تابا قدیمی توضیح دادیم، شما در این مرحله 6 رشته سیم با سر آزاد در قسمت پشت پنل خواهیم داشت:

  • 2 رشته سیم ترمینال های E و F گوشی آیفون
  • 2 رشته سیم قفل بازکن آیفون
  • 2 رشته از ترمینال AC ترانس یا منبع تغذیه

تمامی این 6 رشته سیم باید بر اساس نقشه سیم کشی آیفون تابا مدل قدیمی آن که در قسمت فوق آن را می بینید، سربندی شوند.

در نهایت برای تامین نیاز منبع تغذیه به برق شهری، سیم کشی برق آن را با استفاده از سیم شماره 2*1.5 تا محل منبع تغذیه انجام داده و ترانس را به برق وصل می کنیم.

لازم به ذکر است که سیم کشی آیفون های صوتی قدیمی از جمله سیم کشی آیفون صوتی تابان، آیفون صوتی الکتروآلا، آیفون صوتی الکتروگویا، آیفون صوتی کیهان و آیفون صوتی تاباک همگی از نوع 6 سیمه می باشند.

به همین دلیل طریقه سیم کشی این برندها دقیقاً مشابه روشی است که در خصوص سیم آیفون صوتی قدیمی تابا گفتیم.



نحوه نصب و سیم کشی آیفون صوتی تابا مدل سپهر

آیفون های صوتی تابا مدل سپهر یا T-680 از نوع 4 سیم هستند، یعنی در مدار سیم کشی دستگاه بین دو پنل داخلی و خارجی آیفون از 4 عدد سیم مشترک استفاده شده است.

بنابراین سیم کشی و نصب آیفون صوتی تابا مدل سپهر به شیوه آیفون های جدید تابا که 4 سیمه هستند، صورت می گیرد که برای اطلاع از آن می توانید به بخش آموزشی سیم کشی آیفون های جدید تابا مراجعه کنید.

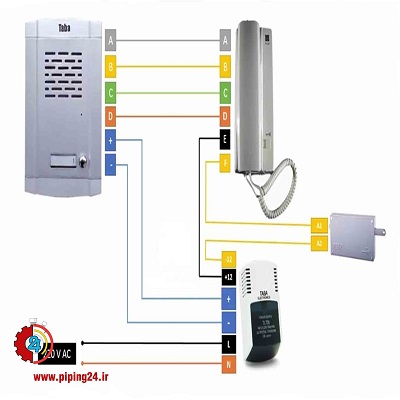

نقشه سیم کشی آیفون صوتی تابا مدل TL-633

آیفون TL-633 یکی از قدیمی ترین مدل های آیفون صوتی تابا می باشد، به همین دلیل از 6 سیم در طراحی سیم کشی آن استفاده شده است.

شما می توانید نحوه سیم کشی و نصب ایفون تابا مدل TL-633 را در نقشه دربازکن صوتی تابا در قسمت زیر مشاهده کرده و توضیحات مربوط به طریقه سربندی سیم ها را از قسمت سیم کشی آیفون قدیمی تابا مطالعه کنید.

نحوه نصب و سیم کشی آیفون صوتی تابا 8

جمع بندی:

ما در این مطلب در خصوص آیفون صوتی تابان و مدار آیفون صحبت کردیم. همانطور که خواندید نحوه سیم کشی و طریقه نصب ایفون تابا صوتی با توجه به اینکه دستگاه 4 سیم است یا 6 سیم، کمی با هم فرق دارد. اما کلیات کار در زمان نصب هیچ تفاوتی ندارد. با این حال از آنجا که در زمان سیم کشی آیفون تابا صوتی و یا هر برند دیگری مجبورید با سیم کشی برق ساختمان در ارتباط باشید، به شما توصیه می کنیم این کار را به متخصصین بسپارید.

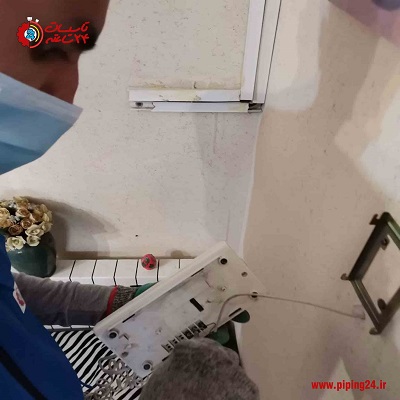

نحوه نصب و سیم کشی آیفون صوتی تابا 9

همکاران ما در مجموعه تاسیسات 24 ساعته می توانند آیفون صوتی تابا شما را با بالاترین سطح از کیفیت و همراه با گارانتی در اسرع وقت برای شما نصب و راه اندازی کنند.

بنابراین اگر قصد سیم کشی و نصب آیفون های صوتی تابا را دارید، اما به دنبال مجموعه ای مطمئن هستید، همین الان برای ثبت سفارش با شماره های داخل سایت piping24 تماس گرفته و یا فرم درخواست سرویسکار متخصص را پر کنید.



خلاصه ای از آنچه در این مطلب گفتیم

  • آیفون صوتی تابا یکی از قدیمی ترین برندهای درب بازکن در ایران است که محصولات خود را به دو مدل 4 سیم و 6 سیم طراحی و روانه بازار کرده است.
  • مدل های قدیمی اف اف صوتی تابا 6 سیم هستند، اما در طراحی های جدید به دلیل صرفه جویی در مصرف سیم و همچنین کاهش هزینه ها از 4 سیم برای نصب و سیم کشی این وسیله استفاده می شود.
  • مهمترین قسمت های دربازکن صوتی تابان شامل گوشی، منبع تغذیه، قفل بازکن و پنل بیرونی این وسیله هستند.
  • برای نصب این وسیله باید سیم ها را به ترمینال های پشت پنل به صورتی پیچی ببندیم و سپس هر یک را به ترمینال هم نام خود در پشت گوشی اتصال دهیم.



پرسش و پاسخ های متداول

  1. آیا می شود گوشی صوتی تابا را به پنل مارک های دیگر وصل کرد؟

بله، تقریباً تمام آیفون های صوتی و تصویری تابا را می توانید به یکدیگر وصل کنید، فقط مهم این است که اگر مدل دستگاه قبلی شما 4 سیم بوده، نمونه جدید را از نوع 4 سیم انتخاب کنید. این قانون برای 6 سیم نیز صادق است.

  1. سیم آبی رنگ پشت پنل بیرون از ساختمان مربوط به کدام بخش است؟

این سیم به شاسی زنگ آیفون مربوط می شود که باید به ترمینال D در پشت گوشی وصل گردد.

  1. آیا می شود آیفون صوتی تابا را برای دو درب مجزا نصب کرد به نحوی که هر در با گوشی خود باز شود؟

خیر، برند تابا قابلیت نصب بر روی دو درب را ندارد.
