ونت فاضلاب همان لوله های هواکش است که به سه منظور اصلی متعادل نگه داشتن فشار هوا در لوله های فاضلاب، آسانی تخلیه فاضلاب و جلوگیری از تخلیه آب موجود در سیفون به کار برده می شود.

به دلایل بالا الزامی است در تمامی سیفون های لوازم بهداشتی ونت فاضلاب به نحوی صحیح اجرا شود، همچنین شبکه ی ونت در سیستم لوله کشی فاضلاب پلی برای ارتباط جریان هوای آزاد با کل سیستم لوله کشی است و نیز دلیل آب بندی و هوابندی سیفون در برابر فشار معکوس است.

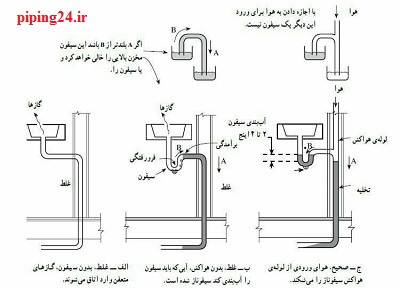

نحوه اجرای ونت فاضلاب

بهتر است در اجرای ونت فاضلاب، لوله ها از داخل داکت عبور داده شوند و همچنین پیش بینی ونت برای حوضچه چربی گیر فاضلاب در نظر گرفته شود.

در این قسمت به تقسیم بندی لوله های ونت فاضلاب و توضیحات لازم برای هرکدام می پردازیم:

  • هواکش لوله ی قائم فاضلاب Stack Vent :

این ونت پس از بالاترین اتصال شاخه ی افقی فاضلاب در ادامه ی لوله فاضلاب به سمت پشت بام قرار می گیرد، این لوله قائم تنها به عنوان هواکش عمل می کند.



  • لوله ی قائم هواکش فاضلاب Vent Stack :

این لوله ها به شاخه های افقی یا همان لوله های انشعاب متصل شده اند و انتهای آنها هوای آزاد است، این ونت ها تنها با هدف هواکش فاضلاب تعبیه می شوند و در پایینی ترین قسمت به لوله قائم فاضلاب وصل می شود.

نقطه اتصال باید پایین تر از آخرین اتصال لوله افقی به لوله قائم فاضلاب قرار گیرد، همچنین اگر لوله قائم هواکش به لوله افقی اصلی فاضلاب متصل شود، نقطه اتصال باید ده برابر قطر لوله افقی اصلی از زانوی زیر لوله قائم فاضلاب فاصله داشته باشد.



  • شاخه ی افقی هواکش Branch Vent :

برای اتصال هواکش به یک یا چند وسیله بهداشتی از این لوله افقی هواکش استفاده می شود، که به یک لوله ی قائم هواکش یا به ادامه ی لوله ی قائم فاضلاب وصل خواهد شد، این لوله های افقی ونت در سرویس های بهداشتی و نیز سقف کاذب استفاده می شوند اما اجرای آنها در ضخامت دیوارها مجاز نیست.



  • هواکش کمکی اصلی Yoke Vent :

به منظور جلوگیری از تغییرات فشار در لوله های قائم فاضلاب این ونت ها به لوله هواکش قائم متصل می شوند و نیز شیب آنها به سمت لوله ی قائم فاضلاب می باشد.



 سه نکته زیر را در اجرای ونت فاضلاب ساختمان به یاد داشته باشید:

  • تنها در صورت اجرای ونت، اتصال فاضلاب آشپزخانه به رایرز سرویس های بهداشتی مجاز است.
  • رایرز دیاگرام فاضلاب و ونت فاضلاب توسط تکنسین مربوطه حتما باید ارائه شود.
  • اگر درون ساختمان چاه های جذبی ای وجود دارند که رایرز آب باران به طور مستقیم در آنها تخلیه نمی شوند، باید ونت قرار داده شود.

در اجرای ونت فاضلاب عموما از لوله های چدنی، مسی و پلاستیکی استفاده می کنند، همچنین اگر ساختمان بلند باشد به علت استحکام مکانیکی زیاد لوله های گالوانیزه را به کار می گیرند.

در این فیلم اجرای لوله کشی فاضلاب فول ونت سرویس بهداشتی به صورت زیر سقفی را میبینیم که توسط یکی از همکاران ما انجام شده است

در مطلب لوله کشی فاضلاب انواع لوله های مناسب برای سیستم فاضلاب و نکات طلایی لوله کشی برای شما کاربران گرامی سایت لحاظ شده است.



اشتراک گذاری:

اینجا جواب میگیری اگر سوال فنی بپرسی

تصویر امنیتی

دیدگاه‌ها

آموزنده بود 0 # غفاری 1397-01-20 18:51
سلام
آیا برای تخلیه فاضلاب، قطر لوله بزرگتر برای تخلیه و استفاده از سیفون برای خروج گازهای نامطبوع کافی است؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-01-21 15:25
سلام
خیر، در گذشته این تفکر وجود داشته ولی امروز با علمی شدن لوله کشی استفاده از هواکش ونت ضروری است. وظیفه آن تنظیم فشار هوا در لوله های فاضلاب در حد فشار جو است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # شاهرخ 1397-01-22 20:16
سلام
وجود آب در قسمت آب بند یا شتر گلویی سیفون به چه دلیل است؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-01-23 15:59
سلام دوست گرامی
وجود آب در سیفون باعث جلوگیری از ورود گازهای نامطبوع شبکه فاضلاب به فضای داخلی ساختمان می شود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +3 # مشهدی 1397-01-27 21:52
سلام
آیا برای تمامی لوله های موجود در آشپزخانه باید به صورت مجزا لوله ونت در نظر گرفت؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # اسماعیلی 1397-01-28 22:23
سلام
خیر الزامی نیست، اما به صورت کلی اگر برای همه لوله ها ونت در نظر گرفته شود در آینده بوی کمتری در ساختمان خواهیم داشت.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # نگار 1397-05-10 15:25
سلام. کولر ما هوای بد این لوله رو میاره تو خونه. چیکار باید کرد؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-06-03 09:53
سلام وقت شما بخیر
یک ژل خوش بو کننده درون کولر بگذارید تا مشکلات برطرف شود.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +3 # نادر 1397-10-04 09:49
سلام
لوله ونت را با زدن اتصال -از آخرین نقطه -از کولر دور کن
هزینه ای هم نداره نهایت چند متر لوله 6
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مجتبی اسمعیلی 1397-10-04 13:23
سلام
ممنون ازینکه تجربیات خودتون رو در اختیار کاربران سایت قرار میدهید، با عضویت در پنل کاربری سایت میتوانید بابت سوالاتی که پاسخ میدهید پاداش نقدی بگیرید و مشخصات شما در بین کاربران فعال سایت، برای تمام بازدیدکنندگان قابل نمایش هست
آدرس پنل:
https://www.piping24.ir/dashboard.html
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # Paeezan 1397-07-27 00:36
سلام خسته نباشيد
سرويس هاس بهداشتي كه مجهز به سيستم ونت هستند در صورت خاموش بودن تهويه هم بوي نامطبوعي نخواهند داشت؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # Omid hadadi 1397-10-15 18:10
سلام ونت فاضلاب ربطی به سیستم تهویه نداره و اینکه باخاموش شدن سیستم بوی نامطبوع میاد یا نه بستگی به لوله کشی فاضلاب و تعداد ونتها ومهمتر از همه ونت چاه داره اگر لوله کشی روی اصول مهندسی کارشده باشه با خاموش بودن سیستم هم بویی حس نمیشه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # عباس 1397-11-09 22:07
با سلام وتشکر از مطلب اموزنده شما.مدتیه پس ازاستفاده از سیفون آب,بوی نامطبوعی وارد فضای دستشویی میشه.صدای برگشت هوا از شترگلو به بالا هم شنیدهمیشه.علتش چی میتونه باشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # رضا پیری 1397-11-10 17:11
سلام برید پشت بوم از باز بودن لوله ونت و رایزر مطمان بشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حامدرضایی 1398-02-07 03:37
سلام ببخشید سرویس ما با اینکه سیفون داره و تهویه کار میکنه ولی بازم بوی نامطبوع داره ب نظرتون در چاه ونت بذارم بوی بد چاه و لوله فاضلاب میکشه یا نه؟؟؟ممنون میشم کمکم کنیم در این مورد با راهنمایی تون ...
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # جلال شریفی 1398-02-07 13:51
سلام
بله انجام این کار باعث بهبود کار میشه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حجت مهدوی بارز 1398-08-14 18:54
سلام.اگر در فاضلاب حمام یک لوله ۱۱۰ به عنوان رایزر فاضلاب و لوله ۶۳ به عنوان کفشور حمام به فاصله نهایت ۱ متر از رایزر اجرا شده باشد ایا اجرای لوله ونت الزامیست؟
توضیح اینکه در سه طبقه به صورتی که توضیح دادم اجرا شده و هیچ انشعاب دیگری به جز کفشور حمام وجود ندارد و یک لوله ۶۳ به عنوان ونت موازی با رایزر از پایین ترین نقطه فاضلاب به لوله ۱۱۰ وصل شده و تا بالاترین نقطه ادامه یافته و دوباره به لوله فاضلاب متصل شده ولی در هیچ طبقه ای لوله ونت به کفشور متصل نشده است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-09-16 17:58
دروود و خسته نباشی به همکار عزیز به خاطر اینکه هیچ انشعابی جز کفشور وجود ندارد و یه لوله 63 به عنوان ونت با رایزر از پایین ترین نقطه فاضلاب و به لوله ۱۱۰ وصل کردید و تا بالاترین نقطه ادامه دادید و به لوله فاضلاب وصل کرده اید نیازی به ونت ندارید اما به شرطی که پایین ترین نقطه به لوله فاضلاب سیفون نشده باشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # Mahmood 1398-08-16 19:42
سلام، من تازه اسباب کشی کردم به آپارتمان نوساز، طبقه چهارم که طبقه آخر هم هست. تو توالت ایرانی به شدت بوی فاضلاب میاد، روزی ۱۰ بار هم که فلاش تانک رو خالی کنی فایده ای ندارد. دلیلش چی می‌تونه باشه و چطور میتونم مشکل رو پیدا کنم؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مصطفی اسماعیلی 1398-08-16 22:14
سلام. به پشت بام بروید و ببنید آیا لوله هواکش فاضلاب یا همان ونت اجرا شده است یا خیر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # احمد 1398-10-13 22:56
اگر به قول استاد ونت اجرا شده اما باز هم بوی بد می آید .میتواند از تراز نبودن سیفون توالت ایرانی باشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # یدالله 1398-10-10 14:47
سلام خسته نباشید. تشکر از این که با دقت جواب سوالات کاربران را بدون هیچ چشم داشتی میدهید. سوالی هم دارم ایا برای لوله کشی فاضلاب آشپزخانه یعنی سینک و ماشین لباسشوئ و ظرف شویی و کفشور که طول لوله افقی از سینک شروع شده تا رایزر 6 متر است گرفتن یک ونت از ته خط یعنی سینک با لوله 63 کافیست.لطفا راهنمایی فرمایید قطر لوله ونت چند باشد .و ایا باید از چند نقطعه برای ونت اقدام کنیم یا بگیریم.با تشکر .
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # mohamad javad 1398-10-10 16:23
سلام کاربر گرامی
جواب دادن به سوال شما سروران وظیفه ما هستش من نمیدونم شما لوله کشی رو به چه صورتی انجام داده اید یعنی منظورم اینه که شما فاضلاب ظرفشوئی ، لباسشوئی و سینک و کفشور رو در امتداد به یک لوله فاضلاب که برای دستشوئی و حمام هستش به صورت مشترک گرفته اید یا دستشوئی و حمام مجزا وصل شده اند اگر مشترک نباشند یک ونت با همان لوله 63 کافی میباشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # یدالله 1398-10-11 17:53
سلام تشکر از کلیه سروران گرامی.ایا برای فقط یک لوله فاضلاب ماشیین لباسشویی که کف شور اشپزخانه هم به ان متصل میشود .و طول این لوله از ماشین تا رایزر 4متر است .نیاز به گرفتن ونت میباشد یاخیر .ممنون از راهنمایی شما عزیزان
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # mohamad javad 1398-10-12 11:14
سلام کاربر گرامی بهتر است انجام شود ولی اگر شرایط مقدور نمیباشد و نمیتوانید میتونید ونت را کار نگذارید.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حاج یوسف 1398-11-11 02:33
سلام.ما تازه اپارتمان خریدیم یه دیوار داره که پشتش هم دستشویی هس و اکثرا هواش سرده این دیوار رطوبت داشت من کندم دیدم چهارتا لوله ونت هست که از طریق سه راه به یکدیگر و در نهایت به یک لوله بزرگ چهار اینچ وصل شده و بالا رفته بحثم اینجا است که چون سه راه ها برعکس وصل شده اند اب میداده بعد من دیدم پشت بام هم لوله ونت زانو نداره ایا علت رفتن اب برف و باران داخل اون هست که اب داده یا بخاطر سرد و گرم شدن و تبخیرات هست؟؟؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-11-11 07:40
سلام کاربر گرامی این لوله در پشت لام باید حداقل 1متر بالا رفته باشد که هوای سرد با هوای گرم مداخله نداشته باشد و همچنین باید سر لوله از زانو 90درجه استفاده شده باشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # احمد 1398-11-11 22:58
' سلام عرض ادب خدمت کارشناسان محترم . لوله کشی فاضلاب ساختمان بنده زیر سقفی است .و من طبقه اول هستم .آیا میتوان ونت لباسشویی رو از جای زانو 90 درجه یک سه راهی استفاده کرد و به جای اینکه به سمت بالا ببریم ان را به سمت پایین یعنی زیر سقف هدایت کرد و از انجا به ونت اصلی متصل کرد .
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-11-12 08:41
سلام کاربر گرامی
اگر لوله کشی به سمت پائین راه داشته باشه و مشکلی در لوله کشی پیش نیاد میتونید اینکار را اجام دهید فقط برای چی میخواهید اینکار رو انجام دهید علت خاصی وجود دارد به خاطر این میگم اگه طرز لوله کشی را بهم نزنید خیلی بهتره.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # احمد 1398-11-14 23:10
سلام با تشکر از حسن دقت و پاسخگویی . تو نقشه ونت از زیر سقف بعد از سیفون لباسشویی یک سه راهی داده و از اونجا گرفته و به لوله اصلی ونت که لوله 90 هست وصل کرده.ولی من شنیدم که باید بجای زانو یعنی ورودی فاضلاب لباسشویی از سه راهی استفاده کرد و بهترین راه سه راهی است. نمیدونم کدوم اجرا کنم..البته جسارتی به تاسیسات کاران محترم نباشه .من شغلم این کار نیست .نگید این چه تاسیسات کاریه که نمیتونه یه لوله فاضلاب بکشه..اما کارهای فنی انجام میدم.ممنونم که راهنمایی میکنید.اخه این روزا اوضاع اقتصادی بخصوص برا ما بازنشستها مساعد نیست.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-11-15 09:39
سلام کاربر گرامی
انشالله عمر با عزت داشته باشید و همیشه دست به آچار بمونید ولی اینکه بتونیم بدون نقشه و بازدید بگیم به چه صورت لوله کشی کنید یه کم سخته ولی اگه بتونید از 3راهی استفاده کنید اینکار مناسب مناسب میباشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # احمد 1398-11-15 17:09
با سلام خدمت آقای محمد جواد برای جنایعالی هم ارزوی توفیق عزت و سربلندی در تمامی مراحل زندگیتون دارم . تشکر بابت راهنمایی.منظورتان سه راهی ورودی لوله فاظلاب پشت لباسشویی است یا سه راهی زیر سقف بعد از سیفون .خداوند یار نگهدارتان باشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-11-16 10:58
سلام کاربر گرامی ممنون از شما. شما میتوانید از سه راهی پشت لباسشویی هم استفاده کنید ولی اگر ابزار کار دارید و اگر سخت نیست براتون از سراهی زیر سقف استفاده کنید بهتر هستش.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # احمد 1398-12-05 10:43
سلام خدمت استاد محترم اقای محمد جواد.
سلام در صورتی که سیفون توالت ایرانی با یک زانو خم 45 درجه بدون لوله کشی اضافی به رایزر اصلی وصل شود.و جا برای گذاشتن ونت نمی باشد.ایا میشود همان لوله اصلی 110 فاضلاب به عنوان ونت تر استفاده کرد.چون رایز کنار سیفون قرار گرفته.تشکر از پاسخ جنابعالی
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-12-05 17:52
سلام کاربر گرامی یعنی شما میخواهید از سیفون(شترگلو) استفاده نکنید و با زانو 45 مستقیم به لوله فاضلاب اصلی وصل کنید؟؟؟ و اینکه از لوله فاضلاب اصلی نمیتوان از ونت تر استفاده کرد اینکار اصولی نمیباشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # احمد 1398-12-08 06:21
سلام استاد .خیر از سیفون استفاده میکنم .و سیفون مستقیم به رایزر وصل شود .بدون ونت .همان رایزر ادامه بدهم تا پشت بام.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-12-08 12:07
سلام کاربر گرامی شما به بنده لطف دارید اگر داخل رایزر جا برای مانوور و لوله کشی دارید میتونید اینکار رو انجام بدهید و مشکلی نداره.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # ناصر نادرزاده 1398-12-06 08:12
سلام خوبین خونه ما طبقه چهارم هست منبع اب ما بزرگه ولی آب ضعیفه و دوما آبگرمکن خاموش میکنه
ممنونم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-12-06 10:44
سلام کاربر گرامی لوله کشی شما به صورت ثقلی میباشد یا خیر؟ یا اینکه فقط منبع در پشت بام دارید و پمپی در ساختمان وجود ندارد لطفا جواب سوال هه رو بدید تا راحت تر راهنمایی شوید.
