لوله کشی شوفاژ به طور کلی از پکیج شوفاژ دیواری و زمینی یا از موتورخانه مرکزی شروع می شود. در سیستم لوله کشی شوفاژ موتورخانه، یک کلکتور رفت در شوفاژخانه تعبیه می شود که توزیع انشعاب لوله های رفت را بر عهده دارد و یک شیرفلکه قطع کن در واحد آپارتمانی یا موتورخانه یا ورودی دارد.

برای آشنایی با لوله کشی آب ساختمان، مطالعه مقاله لوله کشی آب ساختمان را توصیه می کنیم. همچنین برای کسب اطلاعات بیشتر در زمینه لوله کشی سرد و گرم، می توانید به مقاله لوله کشی آب سرد و گرم ساختمان مراجعه فرمایید.

 قطر لوله با توجه به زیربنا و تعداد پره رادیاتورها و طول مسیر لوله کشی متغیر است. همچنین، قطر انشعابات به کار رفته در لوله کشی رادیاتورها بسته به حجم آبگیری رادیاتورها و تعداد پره آنها متغیر است.

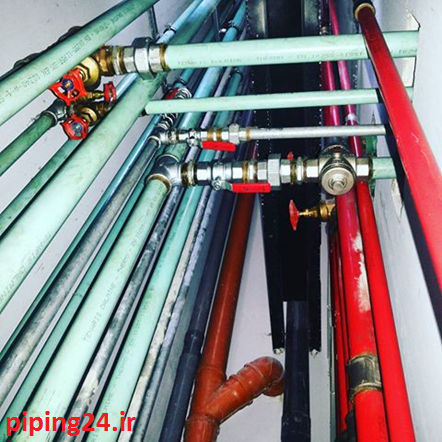

شکل 1بخشی از لوله کشی شوفاژ

 شکل 1بخشی از لوله کشی شوفاژ

دقت شود که برای برآورد درست، لازم است که اقلیم منطقه و آب و هوای جغرافیایی در سایز بندی لوله کشی شوفاژ در نظر گرفته شود.

در لوله کشی شوفاژ در حالت مبدا پکیج، با توجه به اینکه از مسیر لوله کشی نسبتا کوتاه تری برخوردار است، لوله کشی آن نیز  نیز با سایز کمتری انجام می شود.

سایز لوله های رفت و برگشت به علت گردش بهینه آب شوفاژ، معمولا با هم مساوی هستند.

در لوله کشی شوفاژ همواره باید این مساله را مد نظر داشت که کوتاهترین مسیر، بهترین مسیر تلقی می شود.

لوله کشی شوفاژ را می توان به دو روش لوله های پلیمری و لوله های 5لایه اجرا کرد ولی به دلیل اینکه لوله های پلیمر مقاومت کافی در برابر گرمای زیاد ندارد استفاده از این نوع لوله برای لوله کشی شوفاژتوصیه نمی شود.
به دلیل مشکلات زیادی که لوله های آهنی و به نسبت کمتر لوله های پلیمری در اجرای کار و پا به سن گذاشتن این گونه لوله ها و نمایان شدن هرچه بیشتر عیب و ایرادات این لوله ها در ساختمانها دارند، مهندسین فنی در پی ساخت لوله هایی برای رفع عیب و ایرادات لوله های فلزی و پلیمری و افزایش عمر مفید لوله کشی و تاسیسات در ساختمان ها شدند. که با تلاشهای فراوان با تلفیق فلز و پلیمر، لوله های 5لایه (PEX-AL-PEX) را به بازار عرضه کردند.

با روی کار آمدن این نوع لوله، لوله های آهنی بسیار کمتر مورد استفاده قرار می گیرند.

لوله های تلفیقی به دو گروه کلی لوله های سه لایه و لوله های پنج لایه قابل تقسیم بندی است. لایه ی میانی در لوله های سه لایه، عمدتا از جنس کوپلیمر اتیلن- وینیل الکل(EVOH) تشکیل شده است. این لایه در لوله ای پنج لایه می تواند از یک میلیمتر فلز آلومینیوم مقاوم در برابر اکسیژن باشد.

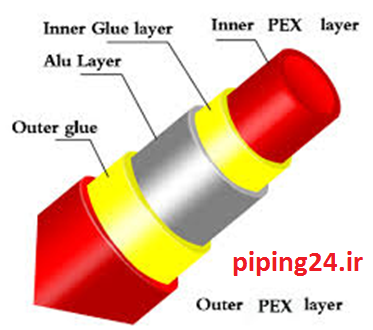

شکل 2 ساختار لوله های 5 لایه لوله کشی شوفاژ

 شکل 2 ساختار لوله های 5 لایه لوله کشی شوفاژ

در ادامه، کاربرد ها و ویژگی های مهم استفاده از لوله های پنج لایه را به شرح زیر بیان می کنیم:

  • استفاده در شبکه لوله کشی رادیاتور و سیستم شوفاژ (مقاومت حرارتی بالا و نفوذپذیری اکسیژن پایین)
  • کاربرد در شبکه لوله کشی تاسیسات بهداشتی ساختمان( آب گرم تا 95 درجه سانتیگراد و آب سرد)
  • استفاده در سیستم گرمایشی از کف(مقاومت حرارتی مناسب)
  • استفاده در شبکه لوله کشی گاز ساختمان(عدم نفوذ گاز)
  • مصارف گسترده در صنعت تجهیزات پزشکی
  •  برخورداری از خاصیت عدم امکان نفوذ اکسیژن به لوله و جلوگیری از لجن گرفتگی و تغییر رنگ آب
  • داشتن ضریب انبساط طولی بسیار ناچیز
  • افت فشار بسیار پایین به علت هم مار بودن سطح لوله
  •  مقاومت مناسب در برابر ضربه و مواد شیمیایی آسیب زا
  • برخورداری از مقاومت مناسب در برابر فشار به علت جوش طولی آلومینیوم
  •  قابلیت اعتماد مناسب در لوله کشی توکار و نصب زیبا در حالت روکار
  • توان بالای تحمل حرارت مداوم انتقالی

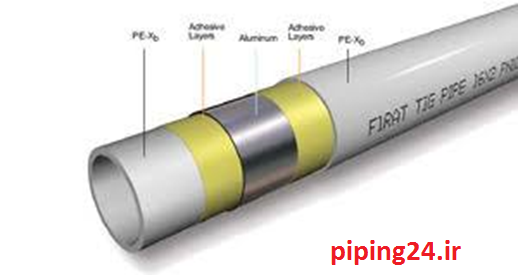

شکل 3 نمایی از ساختار لوله های 5 لایه

 شکل 3 نمایی از ساختار لوله های 5 لایه

  • مزایا و معایب لوله های 5لایه:
    •  استحکام و دوام طولانی مدت
    •  رعایت کامل استانداردهای بهداشتی
    •  عبور نکردن نور به داخل لوله
    •  نصب سریع و آسان این نوع لوله
    •  قیمت مناسب نسبت به کیفیت بالای محصول
    •  حذف شدن تعدادی اتصالات مانند زانو در پای کار به دلیل انعطاف بالای لوله
    •  اصطکاک پایین، سیقلی بودن و افت فشار پایین آب داخل لوله
    •  قدرت انعطاف پذیری بالای لوله های 5لایه
    •  حمل و نقل راحت این لوله ها
    •  مقاومت بالا در برابر گرما
    •  ضریب انبساط طولی بسیار ناچیز
    •  تحمل در برابر مواد شیمیایی
    •  عدم رسوب پذیری، زنگ زدگی و پوسیدگی
    •  عدم شکل پذیری در مقابل گرما و حرارت
    •  لوله کشی شوفاژ را نیز می توان به دو روش سنتی (انشعابی) وکلکتوری اجرا کرد.
  • مزایای لوله کشی به روش کلکتوری نسبت به روش سنتی:
    •  میزان فشار خوب آب رفت و گرم مسیرهای دور با نزدیک
    •  سریع گرم شدن دورترین رادیاتور (اختلاف گرم شدن با نزدیکترین رادیاتور چند ثانیه می باشد)
       امکان قطع و وصل کردن هر رادیاتور از داخل جعبه کلکتور
    •  در صورتی که لوله کشی یک رادیاتور یا خود رادیاتور به مشکل بخورد با بستن شیر رفت و برگشت آن رادیاتور از داخل کلکتور مابقی رادیاتورها بدون مشکل کار خود را انجام می دهد.
    •  برعکس روش سنتی که دورترین رادیاتور با پکیج یا موتورخانه کمتر گرم می شود در این روش همه رادیاتور ها به یک میزان گرم می شود.
    •  با عایق کاری کردن لوله های مسیر لوله کشی توسط فوم لوله ای، اتلاف گرمای بسیار کمی را در لوله کشی داریم.
    •  صرفه جویی در اتلاف انرژی

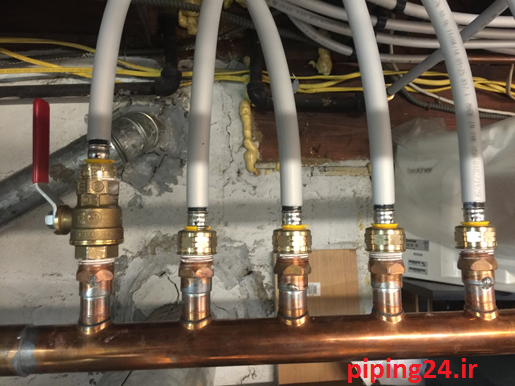

شکل 4 به کار بردن لوله های 5 لایه در سیستم لوله کشی

شکل 4 به کار بردن لوله های 5 لایه در سیستم لوله کشی

توجه

  • در روش سنتی و کلکتوری باید توجه داشته باشیم که در مسیر لوله کشی مخصوصا در زیر رادیاتورها به هیچ عنوان از زانو استفاده نمی کنیم و لوله را خم می کنیم تا فشار آب خوبی را داشته باشیم.
  • در خم کردن لوله ها باید توجه داشته باشیم که اگر از فنر استفاده نمی کنیم خم مطمئنی را داشته باشیم و لوله شکسته یا به اصطلاح دو خم نشود که بعدها با مشکل مواجه شویم.


روش کلکتوری هزینه بیشتری را نسبت به سنتی دارد ولی در این روش شما هیچ گونه اتصالی را در کف ساختمان استفاده نمی کنید و بازدهی گرمایی بهتری را در انرژی دارید.

یکی از خدمات گروه تأسیسات 24 ساعته اسماعیلی لوله کشی شوفاژ با لوله های 5لایه با کمترین هزینه و در سریعترین زمان ممکن می باشد. همین حالا با ما تماس بگیرید تا همکاران ما در اولین فرصت از محل شما به صورت رایگان بازدید نمایند و مجموعه ای از خدمات لوله کشی را خدمت شما عزیزان ارائه دهند.

اشتراک گذاری:

دیدگاهتان را ثبت کنید

تصویر امنیتی تصویر امنیتی جدید

دیدگاه‌ها

-1 # بهزاد 1396-11-03 23:26
سلام لوله شوفاژ کشیدم با لوله پنج لایه رادیاتورآخرخط داغ نمیشه همه جا خوبه یک رادیاتور آخر داغ نمیشه هواگیری هم شده
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# اسماعیلی 1396-11-04 18:42
سلام دوست گرامی ، آب داخل رادیاتوراخر را کامل خالی کنید و دوباره ابگیری کنید.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# علیرضا 1396-11-24 20:08
سلام خسته نباشید
درمورد این که ایا لوله های پنج لایه که اتصالاتشون بصورت کوبلی هست اجراشون در کف ممنوع ست؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# اسماعیلی 1396-11-25 13:10
سلام
کوبلینگی به کلی برای زیر کار استفاده نمی شود. زیرا در اثر انقباض و انبساط مهره سست می شود و از آب بندی می افتد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# محمدرضا 1396-11-28 15:15
با سلام
رادیاتور ایران نوید است مدل ترمو با 5 لایه اجرا شده است. من یگ بار چند روز پیش آب رادیاتور ها رو خالی کردم و مایع هواگیری هم ریختم ولی باز هم فرقی نکرد .جالب اینجاست که به یکی دوروز کلا هوا میگیرد و سرد میشود لطفا راهنمایی کنید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# اسماعیلی 1396-11-29 21:31
سلام
مدل ترمو با لوله کشی ۵لایه سازگار نیست.
چند روز درجه را روی ماکسیموم بگذارید درست میشود.
البته بازهم این اتفاق می افتد و باید یک زمستان را بگذراند.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# علی زاده 1397-03-11 14:53
باسلام و تشکر از سایت بسیار خوبتون.
من برای یک واحد آپارتمان 4طبقه قصد دارم از سیستم لوله کشی نیو پایپ استفاده کنم. میخوام ببینم چه استانداردهایی رو باید رعایت کنم که کار درست تحویل ناظر بدم.با تشکر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# اسماعیلی 1397-05-07 11:21
سلام دوست عزیز وقت شما بخیر
اول باید استاندارد ها را مطالعه کنید منظور به اندازه ها و ارتفاع از سطح و انتخاب مسیر مناسب نسبت به داگت و با توجه به وجود ابرو ها و بستر مناسب برای نشستن لوله و تداخل نکردن لوله های آب با سیم کشی ساختمان و در کل همه اینها در نقشه ساختمان طراحی شده باید مطالعه کنید.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# شريفي 1397-07-26 09:01
باسلام و تشكر از سايت خوب شما . ما هفته گذشته لوله كشي شوفاژ رو تعويض كرديم و روكار انجام داديم . وقتي شوفاژ رو روشن كردند چون منطقه ما خيلي سرد است و دماي آب رادياتور ها خيلي بالاست ، لوله هايي كه طويل هستند مقداري خميدگي پيدا كردند . علت انتخاب لوله نامناسب است يا اين مورد طبيعي است .
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
+1 # اسماعیلی 1397-07-27 21:57
سلام وقت بخیر ممنونیم از همراهی شما

برای لوله کشی شوفاژ روی کار باید از لوله های درجه یک مثل یزد و یا سپاهان استفاده شود. لوله های متفرقه دیگر برای اینکار مناسب نیست و همچنین باید هر 40سانت بست بخورد. در غیر اینصورت این مشکل کش آمدن لوله پیش می آید.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# مرادی 1397-08-05 09:14
سلام،شیر اهرمی حمام زمانی که آب به سمت سردوش میره صدای سوت میده و فشار آب کم میشه به نظر شما مشکلش چی می تونه باشه.باتشکر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# اسماعیلی 1397-08-05 16:05
سلام وقت شما بخیر
برای رفع این مشکل مغزی شیر اهرمی را تعویض کنید.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# مجتبی 1397-08-06 15:27
سلام مشكل كمي فشار اب و كمي فشار اب گرم اپارتمان در طبقه 4 با پمپ زير ابگرمكني حل مي گردد؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# اسماعیلی 1397-08-07 08:35
سلام وقت شما بخیر
بله قابل حل است. میتوانید روی سرد اصلی ببندید تا کاملا فشار آب شما درست بشود.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# فرشته 1397-09-04 19:30
باسلام خدمت شما مهندسین عزیز
بنده ما واحد اپارتمان داریم رادیاتور مدل ترمو داره و سرده واحد چون اطرافش خالی.میخوام عوض کنم و رادیاتور پنلی بندازم ایا ممکنه گرماشون بیشتر باشه..ما موتور خونه داریم و اگه انجام دادم از چه لوله و اتصالاتی بگم استفاده کنن؟
ممنونم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
# امید حدادی 1397-09-09 08:11
سلام رادیاتور پانلی گرمایش از رادیاتور پره ای بیشتر است ولی منظورتون از ادامه سوال این است که میخواهید لوله کشی را تعویض کنید از لوله و اتصالات پنج لایه یزد بسپار و یا سپاهان استفاده کنید.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
