یکی از محبوب ترین سیستم های گرمایشی در ساختمان ها، ترکیبی از شوفاژ با پکیج یا موتورخانه است. اما پیش نیاز استفاده از این سیستم گرمایشی، اجرای لوله کشی شوفاژ است.

از گذشته تا به امروز نوع لوله قابل استفاده در لوله کشی شوفاژ تغییر کرده است و هم اکنون شاهد استفاده از لوله های پلیمری در این سیستم هستیم. به همین دلیل تصمیم داریم تا در ادامه بیشتر در خصوص لوله کشی ضوفاژ با لوله های پلیمری صحبت کنیم. پس با ما همراه باشید.



لوله پلیمری چیست؟

با گذشت زمان و پیشرفت و تنوع مصالح کاربردی برای اجرای لوله کشی شوفاژ تغییر و تحولی در تاسیسات ساختمان ها بوجود آمد. لوله کشی های شوفاژ را در گذشته با استفاده از لوله های جوشی آهنی انجام می دادند. استفاده کردن از این لوله ها معایبی داشت از قبیل: سختی اجرای کار، سنگینی لوله ها، زنگ زدگی لوله ها و رسوب پذیری بالای آنها

به دلایلی که ذکر شد استفاده کردن از مصالح جدید بیشتر مورد توجه قرار گرفت مخصوصا با روی کار آمدن لوله های پلیمری (معروف به لوله های سبز) که بسیار مورد توجه افراد قرار گرفت.

لوله های پلیمری به دلیل سهولت اجرا و عدم زنگ زدگی و رسوب پذیری با استقبال بیشتری مواجه شد. این نوع لوله ها به صورت جوشی و با دستگاه اتو استفاده می شود.

لوله کشی شوفاژ با لوله های پلیمری به صورت سنتی اجرا می شود که در این نوع لوله کشی لوله های رفت و برگشت از پکیج یا موتورخانه که ابتدای مسیر قرار دارد شروع شده و در مسیر به هر رادیاتور یک انشعاب رفت و برگشت وصل می شود.

همچنین لوله کشی شوفاژ از سقف نیز میتوان انجام داد. البته باید اشاره کرد که بهتر است برای اجرای لوله کشی شوفاژ از لوله های 5لایه استفاده کرد به دلیل اینکه لوله های پلیمری در مقابل گرمای زیاد حالت پذیر بوده و ممکن است دچار خسارت شود. به همین دلیل برای استفاده از این نوع لوله ها نباید دمای آب بالای 60 درجه باشد.

اگر می خواهید بیشتر با جنس لوله های پلیمری (لوله آذین) و تفاوت آن با لوله های پنج لایه آشنا شوید، کلیپ زیر را تماشا کنید.



انواع روش های لوله کشی شوفاژ با لوله های پلیمری

همانگونه که توضیح داده شد با روی کار آمدن لوله های 5 لایه و به دلیل تغییر حالتی که لوله های پلیمر در مواجهه با آب گرم تر از 60 درجه دارند توصیه اول این است که حتی المقدور از برای لوله کشی گرمایش لوله های پلیمری استفاده نشود.

اما معمولا برای لوله کشی گرمایش با لوله های پلیمری به دو صورت عمل می شود.

یک روش، روش ترکیبی با لوله های 5 لایه است که معمولا در مواقعی انتخاب می شود که قصد داشته باشید از کلکتور برای لوله کشی گرمایش خود استفاده کنید.

روش دوم روش سنتی لوله کشی گرمایش است که عمومیت بیشتری دارد. در ادامه هر دو روش را بیشتر توضیح می دهیم.

لوله کشی شوفاژ با لوله های پلیمر 9

روش لوله کشی شوفاژ با لوله پلیمری به صورت کلکتوری

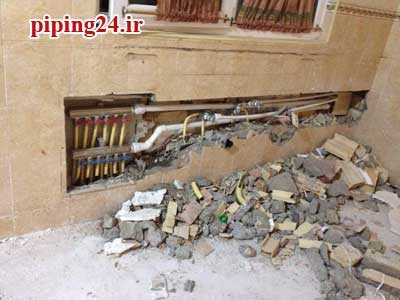

در روش لوله کشی گرمایش بصورت کلکتوری تامین آب برای کلکتور گرمایش و لوله برگشت آب که لوله های اصلی کلکتور هستند، با لوله پلیمری انجام می شود و لوله های انشعاب از کلکتور از نوع لوله های 5 لایه انتخاب می شوند.

البته برخی کلکتور را نیز بصورت دستی طراحی می کنند و اجرای لوله کشی گرمایش کلکتوری با این روش برای گرمایش با لوله های پلیمری امکان پذیر است ولی این روش توصیه نمی شود.

لوله کشی شوفاژ با لوله های پلیمر 3

لوله کشی ترکیبی گرمایش

در این حالت لوله های رفت و برگشت به کلکتوری از جنس پلیمر اتصال داده شده و انشعاب ها هم از نوع لوله پلیمر انتخاب می شود.

بنابراین همانند لوله کشی با لوله های 5 لایه در این حالت باید از زیر پکیج لوله آب گرم و یا رفت، به کلکتور بالا و لوله برگشت به کلکتور پایین انشعاب دهی شود و آب در مدار این کلکتور ها بوسیله پمپ سیرکولاتور پکیج در گردش در خواهد آمد.

کلکتور به عنوان مرکز کنترل رادیاتورهای ما شناخته می شود. به این صورت که هر بار در صورت خرابی یکی از انشعاب ها یا رادیاتورها، نیازی به خارج کردن همه رادیاتور ها از مدار گرمایش نیست و تنها با قطع مدار مشخص می توانید کار تعمیرات را انجام دهید.

در روش لوله کشی کلکتوری پلیمری انشعابات تماما بصورت مجزا برای هر رادیاتور از کلکتور گرفته می شود و از این انشعابات هیچ انشعاب اضافی تری گرفته نمی شود.

بنابراین هر رادیاتور یک شیر رفت و یک شیر برگشت در کلکتور خواهد داشت که توصیه می شود بصورت موازی و زیر هم قرار بگیرند.

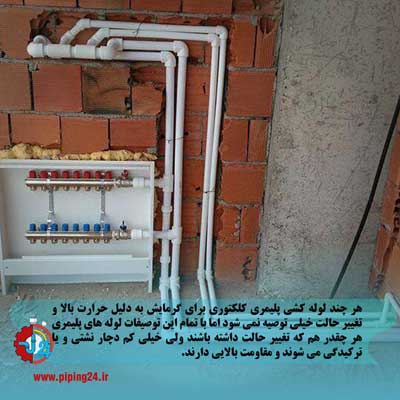

هر چند لوله کشی پلیمری کلکتوری برای گرمایش به دلیل حرارت بالا و تغییر حالت خیلی توصیه نمی شود. اما این گفته دلیل بر کیفیت بد لوله ها نخواهد بود.

زیرا با تمام این توصیفات لوله های پلیمری هر چقدر هم که تغییر حالت داشته باشند، ولی خیلی کم دچار نشتی و یا ترکیدگی می شوند و مقاومت بالایی دارند.

با این حال اگر لوله های پلیمری رادیاتور هم دچار ترکیدگی شدند، مقاله علت ترکیدگی لوله شوفاژ به همراه نحوه تشخیص نشتی و رفع آن می تواند برای عیب یابی و رفع آن به شما کمک کند.

لوله کشی شوفاژ با لوله های پلیمر 4

لوله کشی شوفاژ با لوله های پلیمری بصورت سنتی

در روش سنتی، کلکتوری در کار نیست. در این حالت لوله های رفت و برگشت از زیر پکیج به هیچ عنوان به سمت کلکتور هدایت نمی شوند.

برای لوله کشی گرمایش با لوله های پلیمری بصورت سنتی ابتدا باید مسیر نصب رادیاتورها را تعیین و علامت گذاری کنید. سپس بر اساس نقشه چیدمان یا استقرار رادیاتورها بهترین مسیر برای لوله کشی اصلی گرمایش انتخاب شود.

معمولا در خانه هایی که مهندس تاسیسات داشته باشند این مهندس تاسیسات است که نحوه لوله کشی را بواسطه نقشه کشی دقیق مشخص می کند ولی در هر صورت باید لوله های اصلی لوله کشی گرمایش پلیمری به شکلی در نظر گرفته شود که به راحتی و ترجیحا با کمترین میزان استفاده از زانو و پیچ و خم بتوانید انشعاب های مورد نیاز را برای رادیاتورها بگیرید.

در این روش به دو صورت می توان عمل کرد.

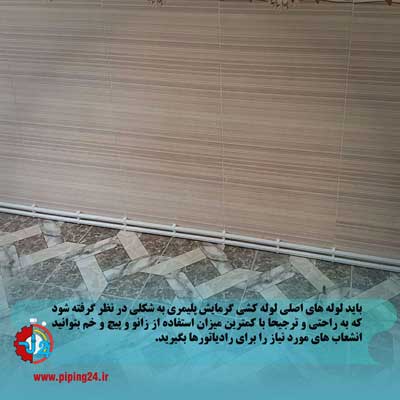

  • اگر قرار است لوله کشی روکار شوفاژ با لوله های پلیمری انجام شود بهتر است لوله ها در پایین ترین قسمت دیوار و بصورت موازی در کنار هم اجرا شوند
  • اگر قرار است لوله کشی شوفاژ با لوله های پلیمری در خانه های نوساز و یا خانه هایی که بازسازی کامل دارند اجرا شود می تواند بصورت کف خواب و در سطح زمین اجرا شود.

در این حالت باید لوله ها را چه در پایین دیوار اجرا شده باشند و چه در کف زمین، به شکلی اجرا کنید که درست در محل نصب شیرهای رفت و برگشت رادیاتورها بتوانید انشعاب گیری کنید.

یک انشعاب از لوله رفت برای قسمت بالای رادیاتور و یک انشعاب برای لوله برگشت در قسمت پایین رادیاتور باید در نظر گرفته شود.

تفاوتی که این انشعاب گیری با لوله کشی گرمایش با لوله های 5 لایه دارد در این است که زانوها به صفحه نصب اتصال داده نمی شوند و باید مستقیما به لوله اتصال داده شوند.

ضمن اینکه لوله ها هم می تواند در زیر کار اجرا شود. در این حالت باید برای نصب شیر رفت و برشت باید از یک زانو استفاده شود.

اما اگر لوله کشی روکار گرمایش با لوله پلیمری انجام دادید، نیاز به استفاده از زانو نیست و بهتر است لوله ها بصورت مستقیم تا محل نصب شیر رفت و برگشت اجرا شوند.

لوله کشی شوفاژ با لوله های پلیمر 5

نحوه انشعاب گیری رادیاتورها از لوله های روکار گرمایش پلیمری

در هر صورت در روش سنتی لوله کشی گرمایش با لوله های پلیمری باید یک لوله رفت و یک لوله برگشت در تمام مسیر رادیاتورها اجرا شود و انتهای این لوله کشی به رادیاتور انتهایی ختم می شود.

سپس از پایین آخرین رادیاتور لوله برگشت در مجاورت لوله رفت اجرا و از هر رادیاتور در مسیر برگشت یک انشعاب به این لوله اتصال داده می شود تا زمانی که به زیر پکیج و محل اتصال لوله برگشت لوله ختم شود.

در روش لوله کشی سنتی گرمایش با توجه به تعداد رادیاتورها قطر لوله اصلی انتخاب می شود. لوله های 20، 25 و 32 به ترتیب از کوچکترین تا بزرگترین ابعاد خانه ها توصیه می شود.

با این تعریف اگر در خانه ای تنها دو تا سه انشعاب نیاز است یک لوله پلیمری با قطر 20 کفایت می کند، اگر تعداد رادیاتور ها تا حدود 6 رادیاتور بود قطر لوله 25 و اگر تعداد بیشتری رادیاتور داشتید از لوله 32 توصیه می شود استفاده کنید. اما لوله انشعابات رادیاتورها معمولا با قطر 20 انتخاب می شود.

البته این فرمول صورت دقیقی از قطر لوله ها نیست و تجربی اعلام شده چرا که میزان پیچ و خم لوله ها، طول مسیر لوله کشی، قدرت پیکج، ابعاد رادیاتور ها و ... در این محاسبه باید در نظر گرفته شوند.

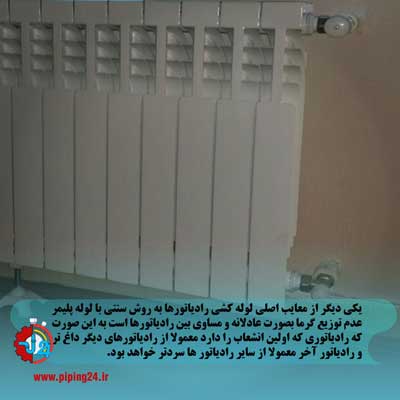

یکی دیگر از معایب اصلی لوله کشی رادیاتورها به روش سنتی با لوله پلیمر عدم توزیع گرما بصورت عادلانه و مساوی بین رادیاتورها است به این صورت که رادیاتوری که اولین انشعاب را دارد معمولا از رادیاتورهای دیگر داغ تر و رادیاتور آخر معمولا از سایر رادیاتور ها سردتر خواهد بود.

به همین دلیل توصیه می شود اگر این نوع لوله کشی را برای گرمایش مد نظر دارید حتما اصلی ترین رادیاتور خود را ترجیحا در اولین مسیر انشعاب قرار دهید.

اتصال لوله های پلیمری با دستگاه اتو لوله و حرارت زیاد اتفاق می افتد و اگر توسط مجریان خبره لوله کشی این نوع لوله کشی اجرا شود مقاومت بالایی نسبت به حرارت خواهند داشت و به این راحتی سوراخ و یا دچار خرابی نخواهند شد.

ضمن اینکه یک گروه تاسیساتی خبره می داند که به چه شکل باید این لوله ها را مهار کند تا با مواجهه با گرمای زیاد به این راحتی تغییر شکل ندهد.

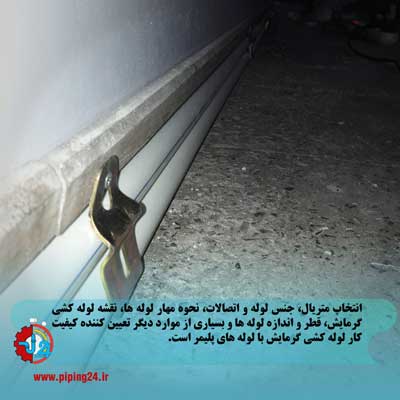

انتخاب متریال، جنس لوله و اتصالات، نحوه مهار لوله ها، نقشه لوله کشی گرمایش، قطر و اندازه لوله ها و بسیاری از موارد دیگر تعیین کننده کیفیت کار لوله کشی گرمایش با لوله های پلیمر است.

به همین دلیل توصیه می شود همیشه به سراغ شرکت ها و یا گروه های تاسیساتی برای اجرای لوله کشی های خود بروید که تجربه و دانش لازم را داشته باشند.

جهت مشاهده انواع رادیاتور در طرح های مختلف به همراه قیمت بر روی لینک رادیاتور در سایت دیجیکالا بزنید.

لوله کشی شوفاژ با لوله های پلیمر 8

فیلم آموزشی اجرای لوله کشی شوفاژ با لوله های پلیمری

برای اینکه بهتر در جریان نحوه اجرای لوله کشی شوفاژ با لوله های پلیمری قرار بگیرید، پیشنهاد می کنیم کلیپ آموزشی زیر را تماشا کنید. در این فیلم علاوه بر یادگیری لوله کشی شوفاژ با لوله های پلیمری با طریقه لوله کشی آب سرد و گرم نیز آشنا خواهید شد.
