به منظور تکمیل مطلب تعمیر کولر آبی قصد داریم تا این بار در خصوص تعویض پروانه حلزونی کولر آبی توضیحاتی بیان کنیم

پروانه حلزونی کولر آبی چیست؟

کولر آبی یکی از وسایل سرمایشی بسیار محبوب است، که دارای قسمت های مختلفی می باشد. در واقع کارکرد هماهنگ این قطعات است که موجب کارایی دستگاه می شود.

اجزای تشکیل دهنده کولر آبی عبارتند از:

  • موتور کولر آبی
  • یاتاقان
  • پولی موتور
  • پروانه
  • پولی پروانه
  • تسمه پروانه
  • حلزونی پروانه
  • محور پروانه
  • پمپ آب
  • شیر تخلیه
  • شیر شناور
  • پوشال یا پد سلولزی

همانطور که ملاحظه کردید این وسیله سرمایشی ساده دارای اجزای گوناگونی می باشد، که اگر هر کدام از این قسمت ها وظیفه خود را بدرستی انجام ندهند، در روند کار کولر آبی مشکل ایجاد می شود.

پروانه حلزونی یا بلوور کولر آبی یکی از این قسمت های بسیار حساس و در عین حال ساده در این دستگاه می باشد.

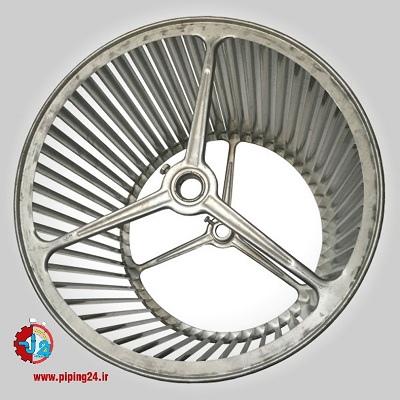

تعویض پروانه حلزونی کولر آبی1

 این وسیله در مرکز کولر و در داخل قسمت حلزونی شکل قرار گرفته و محور اصلی از داخل پروانه عبور کرده است.

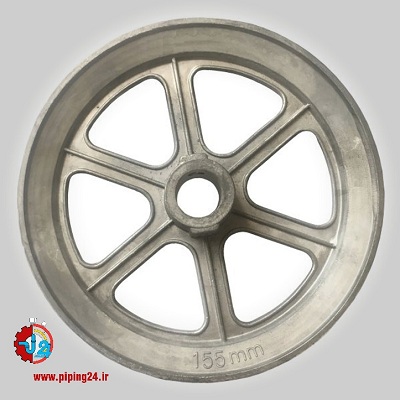

پولی بزرگ کولر به پروانه متصل شده و با کمک تسمه کولر که به دور پولی چرخیده و طرف دیگر آن به پولی کوچک موتور کولر متصل شده است.

بعد از روشن شدن دستگاه، موتور سبب به حرکت در آمدن پروانه به دور محور یا شافت می شود.

علاوه بر این قسمت دیگری به نام یاتاقان در دو طرف محور مرکزی پروانه وجود دارد، که علاوه بر نگهداری از محور پروانه باعث انتقال نیروی ناشی از وزن و اصطکاک پروانه به بدنه کولر آبی می شود.

پروانه کولر آبی با چرخش مداوم خود تولید باد می کند، که این باد بعد از برخورد با پوشال ها یا پدهای سلولزی، خیس سرد شده و از طریق دهانه کولر به داخل کانال کولر منتقل می شود.



دلایل و نشانه های خراب شدن پروانه کولر آبی

تا این قسمت از متن دریافتیم که پروانه کولر آبی در عین حال که طراحی بسیار ساده ای دارد، اما نقش بسیار مهمی در تولید هوای خنک در دستگاه دارد.

عوامل مختلفی سبب خراب شدن پروانه کولر آبی و عدم کار کرد موثر آن می شوند، که از جمله این عوامل می توان به موارد ذیل اشاره کرد:

  1. خراب بودن یاتاقان
  2. تنظیم نبودن تسمه پروانه
  3. کیفیت پایین پروانه
  4. تراز نبودن کولر آبی
  5. تاب برداشتن محور پروانه

هر یک از موارد فوق می توانند به تنهایی سبب تاب برداشتن پره های پروانه کولر آبی و در نتیجه خراب شدن این قطعه اساسی در دستگاه شوند.

توجه داشته باشید که خراب شدن پروانه کولر آبی با نشانه هایی هم چون تاب برداشتن پروانه، ایجاد لرزه های شدید در کولر آبی و همچنین تولید صداهای عجیب در دستگاه خود را نشان می دهد.

علاوه بر این چنانچه پروانه کولر خراب باشد، فشار بسیار زیادی به موتور دستگاه وارد شده و حتی ممکن است باعث سوختن موتور کولر آبی شود.

بنابراین بسیار ضروری است که در هنگام اقدام به سرویس کولر آبی تمام اجزای مرتبط با پروانه کولر آبی از جمله یاتاقان ها، پولی و محور پروانه به خوبی بررسی شوند.

تا در صورت وجود مشکل سریعاً برای تعویض پولی و یاتاقان های کولر اقدام شود.

البته لازم به ذکر است که عمر یاتاقان ها به دلیل طراحی بلبرینگ شکلی که دارند، زیاد طولانی نیست و طبیعتاً باید هر چند سال یکبار برای تعویض آن ها اقدام شود.

اما با این حال روغن کاری به موقع یاتاقان ها و پولی ها می تواند بر طول عمر آن ها افزوده و از بروز مشکل در این قطعات و در نتیجه خراب شدن پروانه کولر آبی پیشگیری کند.

تعویض پروانه حلزونی کولر آبی2

 نحوه تعویض پروانه کولر آبی

حال اگر پروانه کولر آبی با مشکل مواجه شود، ابتدا بهتر است علت اصلی مشکل پروانه مشخص شود.

به عنوان مثال اگر مشکل از یاتاقان ها یا محور اصلی است، می توان با تعویض کردن آن ها مشکل پروانه کولر را نیز رفع کرد.

اما برخی مواقع پروانه کولر آبی تاب بر می دارد، در چنین شرایطی هیچ راهی برای تعمیر پروانه کولر نیست و فقط باید برای تعویض این قطعه اقدام شود.

ما در این قسمت تعویض پروانه حلزونی کولر آبی را در دو مرحله با نام های باز کردن پروانه کولر قبلی و نصب پروانه کولر جدید بر روی دستگاه توضیح می دهیم: جهت خرید پروانه کولر آبی از دیجی کالا لینک را لمس کنید.

  • نحوه باز کردن پروانه کولر آبی

برای این منظور شما می توانید بر اساس مراحل ذیل اقدام کنید:

  1. به خاطر داشته باشید که حفظ امنیت کلید اساسی در تعمیر کولر آبی به شمار می رود، بنابراین ابتدا برق ورودی به کولر آبی را از منبع قطع کرده و مطمئن شوید، موتور دستگاه هیچ برقی ندارد.

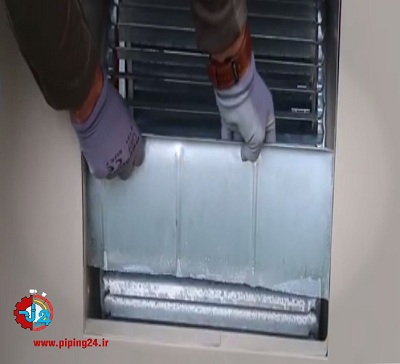

  2. با استفاده از پیچ گوشی تمام پیچ های سه عدد قاب اطراف بدنه کولر را باز کرده و قاب ها را برداشته و در کناری قرار دهید. سپس گارد نگهدارنده جلوی پروانه را نیز به طرف بالا بکشید تا برداشته شود.

 اگر قصد خرید پیچ گوشتی را دارید، راهنمای خرید بهترین پیچ گوشتی دوسو و چهارسو دستی و راهنمای خرید بهترین پیچ گوشتی همه کاره یا چندکاره را از دست ندهید.

تعویض پروانه حلزونی کولر آبی3

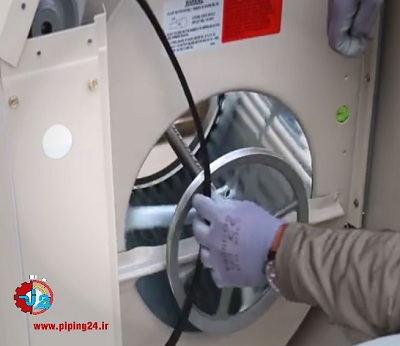

  1. تسمه پروانه کولر آبی را با کمک دست باز کرده و در کناری قرار دهید، بهتر است حتماً دستکش محافظ به دست داشته باشید تا تسمه سبب بریدن دست شما نشود.

تعویض پروانه حلزونی کولر آبی4

  1. سپس با استفاده از پیچ گوشتی پیچ های نگه دارنده محور را باز کرده و با کمک آچار آلن سایز 4 پیچ نگه دارنده پولی کولر را باز کنید.

اگر برای تعویض پروانه کولر آبی خود نیاز به تهیه آچار آلن دارید، راهنمای خرید بهترین آچار آلن برای این منظور آماده شده است.

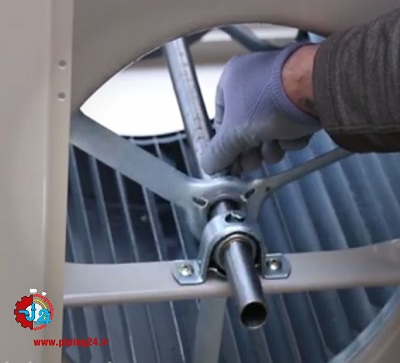

تعویض پروانه حلزونی کولر آبی5

  1. در این مرحله یاتاقان های کولر آبی را به خوبی بررسی کنید، چنانچه بلبرینگ های آن خراشیده و فرسوده شده بودند، بهتر است به تعویض یاتاقان کولر آبی نیز اقدام کنید. در صورت نیاز به تهیه یاتاقان لینک خرید یاتاقان از سایت دیجی کالا را لمس کنید.

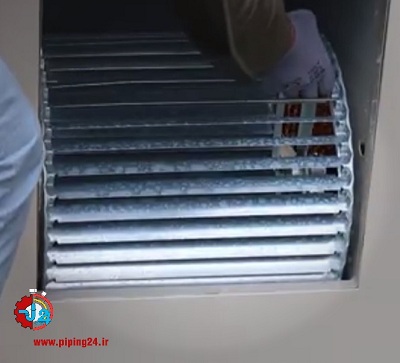

  2. با کمک دست محور را گرفته و به بیرون بکشید، در این مرحله پروانه کولر به پایین محفظه می افتد. حال می توانید آن را از قسمت دهانه دمنده کولر که قبلاً گارد نگه دارنده آن را برداشته ایم، به راحتی خارج کنید.

تعویض پروانه حلزونی کولر آبی6

  • نحوه نصب پروانه کولر آبی

بعد از آنکه پروانه قبلی و آسیب دیده از داخل محفظه حلزونی شکل خود خارج شد، نوبت به نصب پروانه جدید در درون محفظه می رسد.

اما قبل از انجام این مرحله لازم است برای تهیه پروانه حلزونی کولر آبی متناسب و هم سایز با نمونه قبلی اقدام کنید.

برای نصب پروانه کولر آبی جدید خریداری شده بر اساس مراحل دیل اقدام کنید:

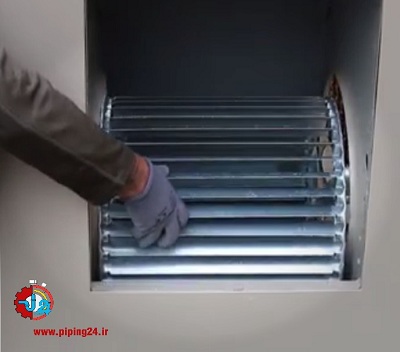

  1. پروانه جدید را طوری در داخل محفظه قرار دهید، که پره های آن به سمت پایین باشد و دو طرف باز پروانه به سمت دو طرف باز بدنه کولر قرار بگیرد.

تعویض پروانه حلزونی کولر آبی7

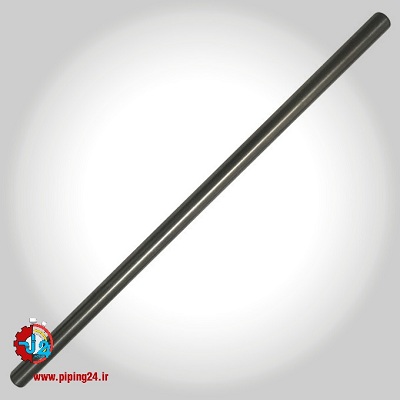

  1. حال نوبت به قرار دادن محور در داخل فضای خالی داخل پروانه می رسد. اما قبل از اقدام به نصب پروانه جدید، سلامت محور پروانه را نیز بررسی کنید، در صورتی که محور بیش از حد سابیده و فرسوده شده برای تعویض آن نیز اقدام کنید.

تعویض پروانه حلزونی کولر آبی8

  1. برای تعویض محور پروانه کولر آبی کافیست، ابتدا یک محور با مشخصات و سایز نمونه قبلی تهیه کرده و سپس پولی را به آن متصل کنیم.

توجه داشته باشید که پولی کولر آبی دارای خال و شکاف می باشد، که باید برای نصب صحیح آن خال به طور کامل در داخل شکاف قرار بگیرد.

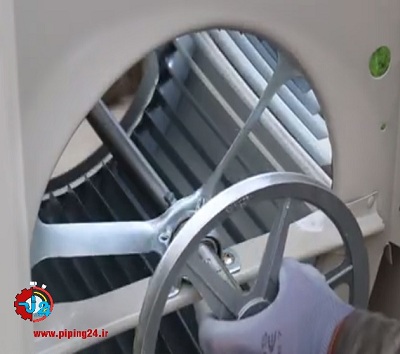

  1. محور را طوری در دست می گیریم که پولی در دست باشد و سپس آن را از داخل فضای خالی وسط پروانه عبور داده و در انتها به داخل یاتاقان از طرف دیگر وارد می کنیم.

در این مرحله بهتر است از یک نفر دیگر برای تراز کردن درست پروانه کمک بگیرید.

تعویض پروانه حلزونی کولر آبی9

  1. حال نوبت به بستن دوباره پیچ های نگه دارنده محور و سفت کردن اتصال یاتاقان ها می رسد.

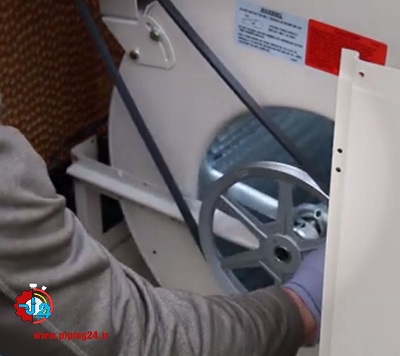

  2. تسمه پروانه را از یک طرف به دور پولی موتور چرخانده و از طرف دیگر به پولی پروانه می بندیم. در این مرحله مطمئن شوید که تسمه پروانه نه خیلی سفت و نه خیلی شل بسته شده است.

تعویض پروانه حلزونی کولر آبی10

  1. در نهایت بهتر است سلامت پمپ آب کولر آبی، میزان کارایی پوشال ها و تمیز بودن آب داخل کفی کولر بررسی شود.
  2. چنانچه هیچ مشکلی وجود نداشت، پیچ های قاب کولر را بسته، گارد نگهدارنده را در جای خود قرار داده و دستگاه را روشن می کنیم.



جمع بندی:

بر اساس آنچه گفته شد می توان اینطور جمع بندی کرد، که پروانه کولر آبی یکی از قطعات بسیار مهم در این وسیله به شمار می آید.

در صورت تراز نبودن پروانه کارایی کولر کاهش یافته و صداها و لرزه های شدیدی در بدنه دستگاه ایجاد می شود.

همچنین بر اساس دستورالعمل های ذکر شده با ریزه کاری های تعویض پروانه کولر آبی و محور آن آشنا شدید.

با این حال به شما توصیه می کنیم اگر زیاد با سیستم کولر آبی و مخصوصاً تنظیم کردن تسمه پروانه این دستگاه آشنای ندارید، حتماً از مجری تعمیرکار کولر آبی کمک بگیرید.

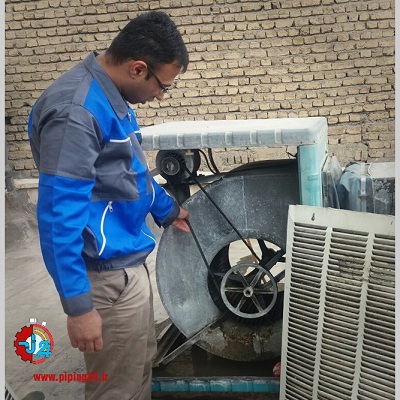

تعویض پروانه حلزونی کولر آبی11

گروه تاسیسات 24 ساعته سال هاست که توانسته با ارائه خدمات مختلف در زمینه سرویس و تعمیر انواع کولر آبی در سراسر تهران سوابق کاری درخشانی را برای مجموعه خود کسب کند.

بنابراین چنانچه شما نیز با مشکلاتی همچون صدای زیاد کولر آبی و یا تاب برداشتن پروانه و خراب شدن محور آن مواجه شده اید، می توانید از خدمات ما بهره مند شوید.

برای این منظور همین الان با ما تماس بگیرید و یا فرم درخواست سرویسکار متخصص را پر کنید.
