امروزه لوله کشی فاضلاب ساختمان با استفاده از لوله های پوش فیت و یا لوله های پلیکا انجام می شود و این لوله ها در قطرهای مختلف و استانداردهای مشخص ساخته می شوند. اما در گذشته لوله های فاضلاب ساختمان از نوع چدنی بودند. لوله های چدنی نه تنها وزن زیادی داشتند و تحمل وزن آنها بخصوص برای ساختمان های بلند تر نیازمند طراحی محاسبات دقیق تری بود بلکه کیفیت و تنوع لوله های پلیکا را هم نداشتند.

لوله های چدنی خیلی زود تغییر حالت می دادند و فرسوده می شدند، رسوب را بیشتر جذب می کردند، با تغییرات دمایی بلافاصله دچار ترک و شکستگی می شدند و بدتر از همه اینکه تعمیرات و لوله کشی چدنی یکی از سخت ترین کارهای ممکن در انواع لوله کشی فاضلاب ساختمان است.

نحوه اتصال لوله چدنی به پلیکا 1

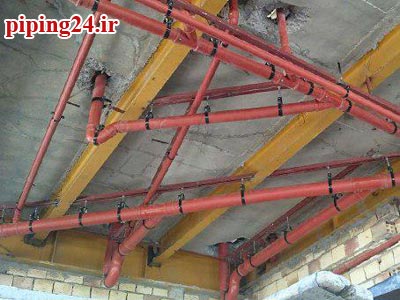

لوله کشی فاضلاب چدنی

اتصال لوله های فاضلاب چدنی

هرگاه نیاز باشد تا لوله کشی چدنی انجام شود، که هنوز هم در بسیاری از خانه ها انجام می شود باید فکر دور ریز زیاد، صرف هزینه و زمان زیاد و احتمالا کمترین کارایی در دفع فاضلاب باشیم اما در هر صورت اتصالات این لوله ها معمولا وجود دارد. هر چند به نسبت لوله های فاضلاب پلیکا کمتر پیدا می شوند و تنوع کمتری هم دارند.

این لوله ها قطرهای دقیقی قبلا نداشتند اما امروزه قطر این لوله ها درست و به اندازه ساخته می شود. سر این لوله ها همانند لوله های فاضلاب پلیکا و پوش فیت بصورتی طراحی شده که نر و ماده ای به اصطلاح گفته می شوند و به دلیل وزن زیاد سعی شده به حالتی طراحی شوند که به راحتی اتصالات در همدیگر قرار بگیرند.

نحوه اتصال لوله چدنی به پلیکا 2

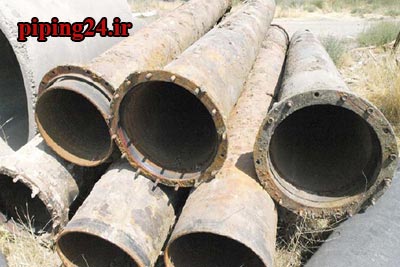

نمونه لوله های چدنی فاضلاب

در هنگام اتصال لوله های چدنی باید ابتدا هم اتصالات و هم خود لوله ها تست فنی شوند به این صورت که ابتدا با نگاهی در درون لوله از عدم روزنه و ترک بزرگ مطمئن شوید و بعدا با زدن ضرباتی بوسیله یک میله و یا آهن دیگر از نبود ریز ترک ها و شکاف ها مطمئن شوید. در صورت داشتن ترک ریز صدای بم از لوله ها شنیده خواهد شد.

بدترین حالت در این لوله ها وجود این ترک ها است که باعث می شود اغلب لوله کاملا دور انداخته شود.

در هر صورت پس از مطمئن شدن لوله و اتصال و یا هر دو لوله باید به دو روش این لوله ها به هم متصل شوند.

برای اتصال لوله های فاضلاب که یک سر ماده و سر دیگر نری باشد باید به این صورت عمل شود که لوله ها کاملا صاف و تخت در همدیگر قرار داده شوند. در این حالت باید با استفاده از علم لوله کشی خود مسیر حرکت آب را در نظر بگیرید و لوله ماده ای را باید در مسیر بالاتر قرار داده شود و لوله نری باید زیر و در مسیر جریان قرار داشته باشد.

نحوه اتصال لوله چدنی به پلیکا 3

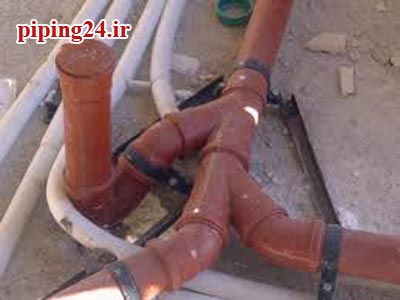

لوله کشی فاضلاب چدنی

در این حالت باید سر ماده ای و روی نری و درون نری به خوبی از هرگونه زبری و آلاینده و حتی زنگ لوله پاک شود. سپس با استفاده از کنف دو یا سه رشته ای بسته به قطر لوله فاضلاب اطراف لوله ماده ای و کمی روی لوله نری با کنف پیچیده شده پر می شود و بهتر است پس از بسته شدن کنف کمی با ضربات نرم چکش حالت پهن به کنف داده شود. این کنف باید به شکلی بافته و اطراف لوله گرفته شود که حداقل 2.5 تا 3 سانتی متر داخل لوله نری و روی لبه ماده ای را پوشش دهد.

سپس با استفاده از کمربند های لاستیکی، گل رس، کمربرند فلزی مخصوص و یا کمربند های نخی مخصوص محلی برای سرب ریزی آماده می شود. دو نفر باید لوله ها درون هم قرار گرفته را محکم نگه دارند تا لرزشی نداشته باشد. سپس در مسیر تعیین شده و یا دورن لوله را با سرب داغ که از قبل آماده شده با ضخامت حداقل 1 سانتی متری باید سرب ریزی کرد.

نحوه اتصال لوله چدنی به پلیکا 4

کمربندهای تعبیه شده در اتصالات لوله های چدنی

خاصیت سرب این است که بلافاصله سرد می شود . با کمی مکث وقتی سرب خودش را گرفت باید با ضربات نرم چکش بر روی سرب اجازه دهید تا سرب هر چه بیشتر بین دهانه لوله وارد شود. در نظر داشته باشید که سرب سرد نشده باشد وگرنه از آب بندی خواهد افتاد.

برای اتصال لوله های فاضلاب دو سر تخت از واشرهای مخصوص آب بندی استفاده می شود. این واشر ها در بین دهانه دو لوله قرار می گیرد و با استفاده از کمربندی های مخصوص دو سر لوله به هم محکم اتصال داده می شوند تا آب بندی شود.

نحوه اتصال لوله چدنی به پلیکا 5

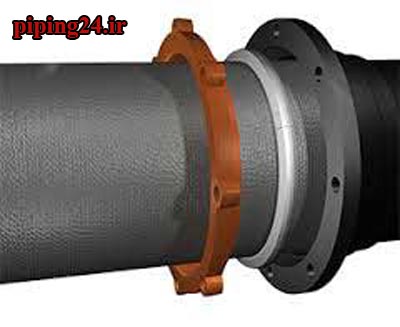

اتصال لوله های چدنی دو سر تخت بوسیله واشر آب بندی

روش اتصال لوله چدنی به لوله فاضلاب

با گذشت سال های زیادی از روش لوله کشی چدنی در خانه ها امروزه بسیاری از افرادی که خواهان اصلاح لوله کشی های خود هستند باید دو راه را در پیش بگیرنید.

  • تعمیر لوله های چدنی قبلی: که اصلا توصیه نمی شود زیرا پیدا کردن لوله مشابه مشکل است و قطعا لوله های قبلی هم کیفیت و استحکام خود را از دست داده اند
  • تعمیر لوله چدنی با لوله پلیکا:

برای تعمیر لوله های چدنی با لوله پلیکا هر چند این موضوع هم خیلی پیشنهاد نمی شود ولی در هر صورت در شرایطی که چاره ای برای ما به دلیل هزینه و یا خرابکاری زیاد باقی نمی ماند بهترین گزینه استفاده از لوله پلیکا برای برطرف کردن نشتی و یا خرابی لوله چدنی است.

اتصال لوله چدنی به لوله فاضلاب پلیکا کمی مشکل تر است. برای این کار باید لوله چدنی از جایی که خراب شده بریده شود. البته بهتر است از ابتدای مسیر تعویض شود.

نحوه اتصال لوله چدنی به پلیکا 6

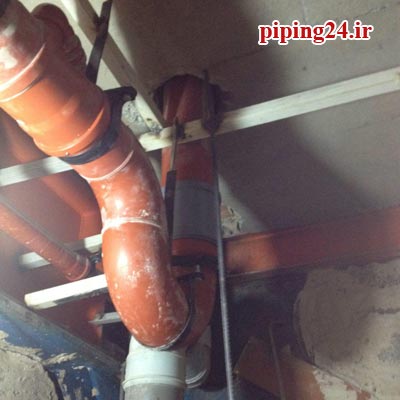

تعمیر لوله چدنی با لوله پلیکا

اگر برای اتصال لوله پلیکا از ابتدای مسیر این کار را انجام دهید راحت می توانید با استفاده از قابلیت نر و ماده ای کار خود را انجام دهد. برای این کار باید کمی لوله چدنی حرارت داده شود تا سرب آزاد شود. سپس لوله را خارج کنید و سرب داغ را تمیز کنید.

سپس لوله پلیکا را درون و یا روی لوله چدنی قرار دهید. این بار هم باید با استفاده از کنف پیچیده شده دقیقه مشابه روش اتصال لوله های چدنی روی لوله ماده ای به خوبی و با حداقل پهنای 2.5 سانتی متری پوشانده شود.

اما این بار به جای استفاده از سرب باید از چسب لوله پلیکا به اندازه کافی در محل کمربندی تعبیه شده استفاده می کنید. چسب پلیکا روان تر است و نمی توانید آن را پس از سفت شدن بکوبید. بنابراین باید با استفاده از لبه تخت پیچ گوشتی چسب را در بین دهانه ها حسابی به پایین هل بدهید. حتی با کمی بازی دادن لوله اجازه دهید تا چسب تا انتها وارد شود.

حالا باید لوله را در مکانی ثابت قرار دهید تا چسب سفت شود. باز هم بعد از سفت شدن لوله دوباره کمی چسب درون کمربندی بریزید و این بار به صورت برجسته چسب را روی محل اتصال باقی بگذارید تا سفت شود.

نحوه اتصال لوله چدنی به پلیکا 7

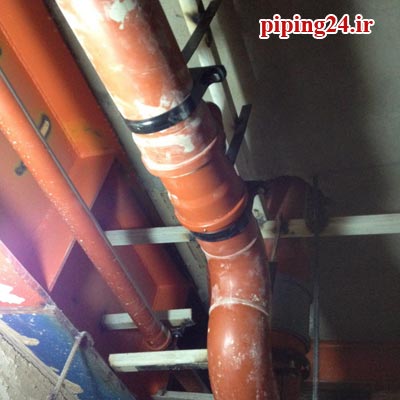

روش مهار لوله های فاضلاب تعمیر شده چدنی با پلیکا

اگر دو سر لوله تخت بود باید اگر قطر لوله ها یکسان است کمی و لوله پلیکا در مسیر حرکت زیرین قرار دارد کمی لوله پلیکا را حرارت بدهید و سریعا بصورت کالیبره در آورید. به شکلی که درست حالت نر ماده ای به خود بگیرد و لوله چدن راحت وارد آن شود و سپس همین عملیات را انجام دهید.

هرچند استفاده از واشر آب بندی هم امکان پذیر است ولی باید در هنگام سفت کردن کمربند مخصوص دقت کنید که فشار زیادی به لوله پلیکا وارد نشود و در ضمن بهتر است این مکان به خوبی از دو طرف مهار شود تا با فشار بر این محل از آب بندی خارج نشود.

در ضمن بهتر است با استفاده از کمربندهای مخصوص بر روی محل اتصال فشار وارد شده به لوله را کنترل کنید.

نحوه اتصال لوله چدنی به پلیکا 8

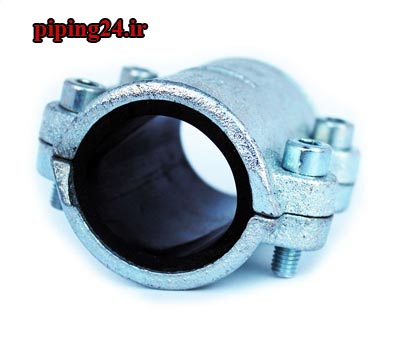

کمربندهای مخصوص برای کنترل فشار در محل اتصال لوله پلیکا به لوله چدن

  • تعویض لوله های چدنی:

در این روش تمامی لوله های چدنی جمع آوری می شود و به جای آن لوله پلیکا کار می شود. این روش بهترین و موثرترین راه برای اصلاح لوله های چدنی به روش جدیدتر می باشد.

گروه تاسیسات 24 ساعته با استفاده از متخصصینی حرفه ای و با تجربه در تمامی تهران آماده ارائه خدمات و یا پاسخگویی به نظرات و خواسته های مشتریان خود می باشد. کافی است با کارشناسان ما تماس بگیرید.
