یکی از سیستم های مکانیکی اجرا شده در واحدهای مسکونی و صنعتی برای خارج کردن فاضلاب از ساختمان به چاه یا فاضلاب شهری لوله کشی فاضلاب ساختمان است. در صورتی که لوله کشی فاضلاب به درستی انجام نشود، می تواند باعث زیان های غیر قابل جبرانی شده و آلودگی های محیطی بسیاری را به بار آورد.

به دلیل اهمیت این موضوع ما تصمیم داریم تا در این مطلب صفر تا صد لوله کشی فاضلاب را برای شما توضیح دهیم. به این ترتیب که ابتدا اجزای شبکه فاضلاب را به شما معرفی می کنیم و بعد از آن به سراغ بررسی مقررات لوله کشی فاضلاب، ارتفاعات و فواصل استاندارد لوله ها و روش های مختلف اجرای لوله کشی فاضلاب می رویم.



فاضلاب چیست؟

به آب مصرف شده که به مواد خارجی آلوده می شود، فاضلاب می گویند. فاضلاب (Sewage) هر نوع فاضلابی را که حاوی مواد آلی به صورت معلق و یا محلول است، گفته می شود.

از طرفی فاضلاب (Waste) به هر نوع فاضلاب خروجی از لوازم بهداشتی و سایر دستگاه های مصرف کننده آب به استثنا فاضلاب توالت و آبریزگاه پیسوار یا (Urinal) اطلاق می شود.

فاضلاب خاکستری (Gray water) به فاضلاب خروجی از وان، زیردوشی، کفشوی، لگن، ماشین لباسشویی و موارد مشابه گفته می شود، که می توان به عنوان پرکن مخزن فلاش تانک توالت و آبریزگاه مورد استفاده قرار گیرد.

بخش های مختلف شبکه فاضلاب

شبکه فاضلاب شامل بخش های زیر می شود:

  • شاخه های فاضلاب

شاخه های فاضلاب شامل لوله افقی فاضلاب است که محتویات لوله های انشعاب فاضلاب لوازم بهداشتی در طبقات ساختمان به آن می ریزد و این لوله فاضلاب را به سمت لوله قائم فاضلاب هدایت می کند.

  • لوله قائم فاضلاب

لوله قائم فاضلاب، لوله ای به شکل قائم است که فاضلاب را از شاخه های طبقاتی جمع کرده و در پایین ترین تراز طبقه به لوله افقی اصلی می رساند.

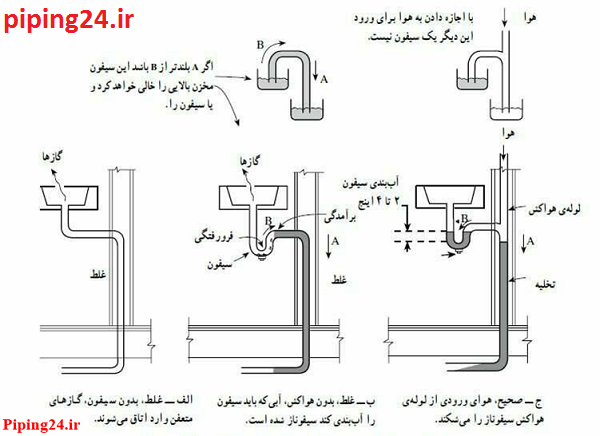

  • سیفون ها

سیفون وسیله ای است که با نگهداری مقداری آب در مسیر عبور فاضلاب، مانع انتشار هوای آلوده و گازهای موجود در داخل شبکه لوله کشی فاضلاب در فضای ساختمان شده و در عین حال هیچ گونه اثری بر جریان عادی فاضلاب ساختمان ندارد.

  • لوله های هواکش

لوله کشی هواکش، مجموعه ای از لوله کشی فاضلاب ساختمان است که به منظور شکل گیری ارتباط شبکه لوله کشی فاضلاب با جریان هوای آزاد و حفاظت آب و هوابند بودن سیفون در مقابل فشار معکوس و یا فشار سیفونی به کار گرفته می شود.

  • لوله افقی اصلی

لوله افقی اصلی در پایین ترین قسمت شبکه لوله کشی فاضلاب ساختمان قرار گرفته و وظیفه دارد تا فاضلاب ساختمان را که از لوله های قائم یا لوازم بهداشتی پایین ترین تراز طبقه در آن ریخته می شود، به خارج ساختمان هدایت کند.

لوله کشی فاضلاب ساختمان 2

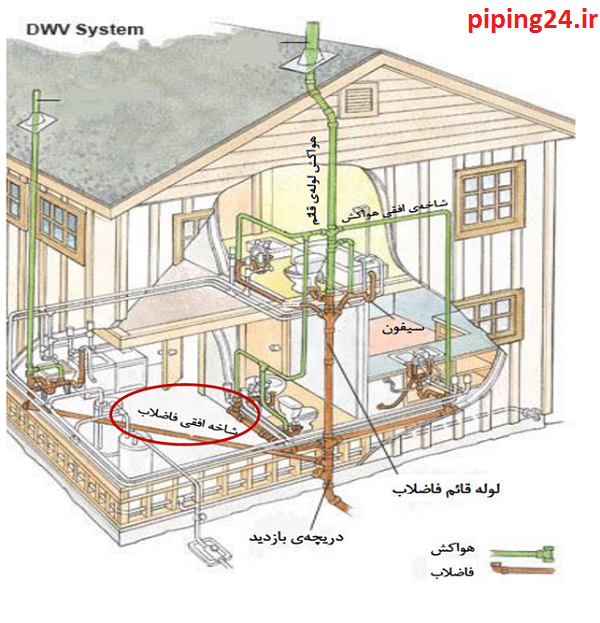

اجزای اصلی سیستم لوله کشی فاضلاب ساختمان



نکات مهم در زمینه لوله کشی فاضلاب

در ادامه توجه شما عزیزان را به چند نکته مهم در زمینه اصول لوله کشی فاضلاب ساختمان جلب می کنیم:

  • بر اساس آنچه در مطلبشیب استاندارد لوله کشی فاضلاب ساختمانگفتیم، رعایت شیب لازم در مسیر لوله ها ضروری است.
  • به جز مسیرهای ورودی فاضلاب مانند روشوئی، ماشین لباس شویی و ظرف شویی برای مسیرهای لوله کشی از اتصالات 45 درجه به جایفیتینگ های90 درجه استفاده کنید.
  • سیفون های ساختمان حتماً باید تراز بوده و شیب نداشته باشند، زیرا باعث پخش شدن بوی نامطبوع در فضا می شوند.
  • در هنگام استفاده از لوله و اتصالات حتماً توجه داشته باشید که ترک یا شکستگی نداشته باشد.
  • دقت کنید که سایزرایزرخروجی فاضلاب حتماً جوابگوی خروجی فاضلاب باشد.
  • لوله و اتصالات توسط سیم یا بست مهار شود.
  • در لوله کشی فاضلاب با لوله های پلیکا حتماً از چسب قوی مخصوص پلیکا استفاده کنید و چسب کافی برای استفاده در لوله و اتصالات به آنها زده شود.
  • به هیچ عنوان از رایزر مشترک برای لوله کشی فاضلاب آشپزخانه با حمام یا توالت مشترک استفاده نکنید.
  • در پارکینگ مسیر هر رایزر دریچه بازدید را به کار ببرید تا از آن در مواقع اضطراری استفاده شود.
  • تمامی سیفون های مورد استفاده در مسیر فاضلاب دارای هوا کش باشند. (توضیحات در عکس زیر)

لوله کشی فاضلاب ساختمان 3

اینفوگرافیک نکات مهم در لوله کشی فاضلاب ساختمان

  • جنس لوله هاي فاضلاب بزرگتر از 2 اینچ، ونت بزرگتر از 2.5 اینچ، فتينيگ ها و اتصالات از نوع پلي اتيلن جوشي باید باشد و جنس لوله های كوچكتر از اين مقادير از گالوانيزه مطابق با توضيحات ارائه شده در نقشه ها است.
  • لوله هاي گالوانيزه نباید در هیچ حالتی، در كف و زيركف سازي اجرا شوند.
  • اجراي لوله كشي فاضلاب بايستي طبق الزامات قید شده در مبحث 16 مقررات ملي ساختمان صورت گیرد.
  • لازم است که حداقل شيب لوله هاي كوچكتر از 4 اینچ، 5.1 درصد و بزرگتر از 4 اینچ به اندازه 1 درصد باشد.
  • پيمانكار می بایست آزمايش اوليه سيستم لوله كشي را قبل از نصب لوازم بهداشتي انجام دهد. همچنین به انجام آزمايش نهايي پس از نصب لوازم بهداشتي مبادرت ورزد و در هر دو صورت به تایيد دستگاه نظارت و كارفرما برساند.
  • روش تست اولیه لوله کشی فاضلاب ساختمانبا آب بايستي به مدت 15 دقيقه و تحت فشار حداقل 6 متر ستون آب باشد.
  • در زمان اجرای لوله کشی فاضلاب ساختمان باید ساير مندرجات ارائه شده در مبحث 16 مقررات ملي ساختمان لحاظ شود.
  • فاضلاب خروجي از ساختمان ها بايستي تا نزديكترين چاه فاضلاب یا منهول طبق نقشه های تهیه شده در مجاورت ساختمان استقرار و اجراء شود.
  • بر اساس آنچه در مطلبنکات اجرایی لوله کشی آب و فاضلاب آزمایشگاهگفتیم، لوله هاي هرزآب تجهیزات آزمايشگاهی بايستي از جنس پي وي سي مقاوم در مقابل اسيد تهیه شود.
  • اتصال كليه وسايل بهداشتي به شبكه فاضلاب بايد با سيفون برقرار شود.
  • كليه لوله هایی كه عبور آنها از داخل و يا زير ديوارها است، بايد در برابر شكستگي محافظت شوند.
  • كليه لوله هایی كه اجرای آنها پايين تر از پي ها و يا ديوارهاي باربر صورت می گیرد، بايد در خارج از زاويه 45 درجه پي قرار گيرند، مگر در مواردی که جز اين تصويب شده باشد.
  • پس از پايان كار روزانه فرآیند لوله كشي، بايستی بوسيله درپوش يا كرباس و يا مواد ديگر، انتهاي سر باز لوله ها بسته شود تا از ورود مواد خارجي به داخل لوله ها جلوگيري به عمل آید.
  • ارتفاع مجاز نصب سر لوله های فاضلابدستشويی و آشپزخانه 40 سانتيمتر از كف تمام شده است.

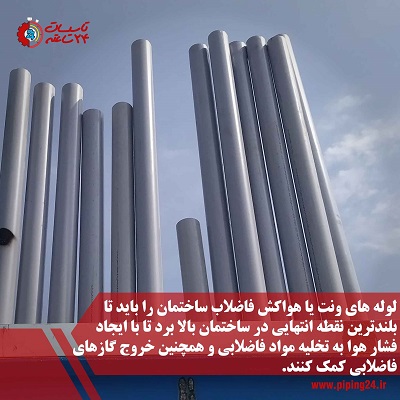

  • لوله کشی هواكش براي خروج گازهاي متصاعد از چاه به بالاترين نقطه ساختمان بايد ادامه پیدا کند.
  • محل چاه ها طوري پیش بینی شود كه از پي ها فاصله داشته و متحمل وزن ساختمان و پي ها نباشد.
  • با توجه به مبحث 16 مقررات ملي، به کارگیری ساپورت در تمام طول مسير لوله كشي به فواصل معين با استفاده از بست هايي كه كاملًا قطر لوله را پوشش مي دهد، ضروري است.
  • قرارگیری دريچه هاي بازديد بايد در فضاهايي باشد كه امكان دسترسي به آن در هر لحظه از زمان امكان پذير باشد.
  • لوله کشی آب بارانو هر نوع فاضلاب دیگر نبايد به هيچ وجه اشتراكي داشته باشند.
  • قبل از خريد كليه مصالح و لوازم مصرفي بايستي نسبت به تصويب آن توسط كارفرما و دستگاه نظارت اقدام کرد.
  • بعد از نصب توالت ايراني حتماً دهانه ي ورودي فاضلاب پوشانده شود و به جز موارد مربوط به تست در همین وضعیت تا پايان پروژه باقی بماند.

     اگر می خواهید با روش آب بندی لوله های فاضلاب آشنا شوید، کافیست بر روی لینک مورد نظر بزنید.

 لوله کشی فاضلاب ساختمان 1

ویژگی های سیستم لوله کشی فاضلاب استاندارد

قابلیت های یک سیستم فاضلاب صحیح موارد متعددی رو شامل می شود. در این میان موارد زیر مهمترین ویژگی های یک سیستم لوله کشی فاضلاب درست به شمار می روند:

  • تخلیه سریع
  • جلوگیری از رسوب گذاری
  • آب بند و هوابند بودن به منظور حفظ سلامت ساکنین ساختمان در برابر آلودگی های احتمالی
  • کنترل سطح فشار داخل شبکه در هنگام کار برای ایجاد هماهنگی مکش و رانش هوا در زمان تخلیه فاضلاب



اندازه ها در لوله کشی فاضلاب

رعایت اندازه ارتفاع لوله کشی ساختمان و همچنین سایز لوله ها در زمان اجرای لوله کشی آب و فاضلاب بسیار مهم است. به همین دلیل ما در جدول زیر اندازه استاندارد ارتفاع و قطر لوله های فاضلابی و فاصله استاندارد لوله کشی آب ساختمان را برای شما آورده ایم:

آیتم مورد نظر

اندازه حدودی

قطر لوله فاضلاب آشپزخانه

6 سانتی متر

حداکثر طول افقی لوله فاضلاب

10 متر

سایز لوله فاضلاب سینک ظرفشویی

6 سانتی متر

ارتفاع لوله فاضلاب روشویی

60-70 سانتی متر

ارتفاع دریچه بازدید فاضلاب از کف

5 سانتی متر

قطر لوله کفشور

5 سانتی متر

ارتفاع لوله فاضلاب سینک ظرفشویی

75-110 سانتی متر

ارتفاع سینک ظرفشویی از کف

88-110 سانتی متر

اندازه استاندارد لوله فاضلاب آشپزخانه

6 سانتی متر

ارتفاع لوله آب از کف

آشپزخانه  100 سانتی متر

دستشویی 52 سانتی متر

شیر مخلوط دوش 80 سانتی متر

فلاش والو 80 سانتی متر

شیر توالت تخت 30 سانتی متر

توالت فرنگی 30 سانتی متر

فلاش تانک 180 سانتی متر

انواع لوله فاضلاب

در انتخاب جنس لوله ها برای انجام لوله کشی فاضلاب ساختمان تنوع انتخابی بالاست و با توجه به مزایا و معایب آن ها، می توانید بهترین لوله را برای مکان مدنظر تهیه فرمایید.

  • لوله های چدنی
  • لوله های پلیکا از جنس قوی و نیمه قوی
  • لوله های پوش فیت
  • لوله های گالوانیزه
  • لوله پلی اتیلن
  • لوله های پلی ونیل کلراید

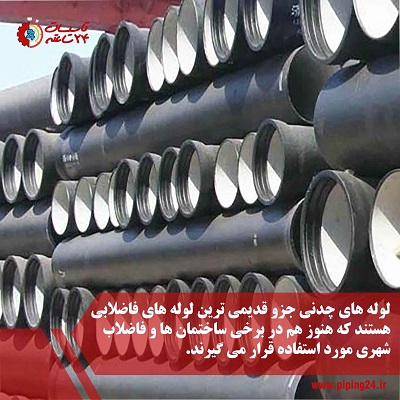

  • لوله های چدنی

در گذشته لوله های چدنی در ساختمانها استفاده می شد. همچنین لوله های چدنی خود به دو دسته با سرکاسه و بدون سرکاسه تقسیم می شوند.

امروزه به دلیل طریقه اجرای سخت و دشوار، سنگین بودن لوله ها، پر هزینه بودن، نبود نیروی کار، زمان بر بودن اجرا، رسوب پذیری، جرم گرفتن و کوچک شدن سایز داخلی لوله دیگر در ساختمان ها اجرا نمی شود. برای کسب اطلاعات بیشتر در این خصوص به مطلب تعویض لوله کشی فاضلاب چدنی مراجعه کنید.

لوله کشی فاضلاب ساختمان 2

تصویر لوله های چدنی فاضلاب

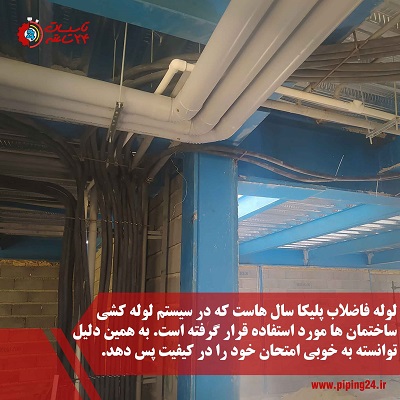

  • لوله های پلیکا

امروزه در ساختمان ها به دلایل سبک بودن لوله و اتصالات، کم هزینه بودن اجرا، ارزان بودن لوله و اتصالات آن، کم هزینه بودن ابزار مورد نیاز برای اجرای لوله کشی فاضلاب و سرعت بالای اجرای لوله کشی بیشتر از لوله پولیکا استفاده می شود.

طریقه کار با لوله های پلیکا به این صورت است که یک سر لوله که کونیک نیست را با پیک نیک داغ می کنند، در این مرحله خطر سوخته شدن وجود دارد. سپس سطح بیرونی لوله دیگر را به میزان کافی چسب زده و لوله ها را داخل یکدیگر قرار می دهند. در نهایت با صبر و حوصله لوله ها را به یکدیگر می چسبانند.

یکی از قابلیت های مهم لوله پلیکا این است که می تواند به دیگر لوله ها همچون لوله چدنی متصل شود. شما می توانید به منظور آشنایی با نحوه اتصال لوله چدنی به پلیکا بر روی لینک مقاله بزنید.

لوله کشی فاضلاب ساختمان 3

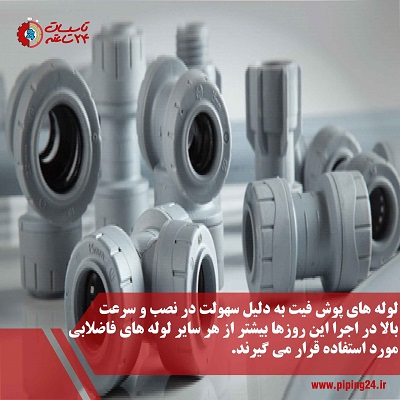

  • لوله های پوش فیت

همانطور که در مطلب لوله کشی فاضلاب پلیکا بهتر است یا پوش فیت گفتیم، لوله های پوش فیت از لحاظ کیفیت از پلیکا قوی تر هستند.

لوله های پوش فیت را توسط گیره ای به شکل سه پایه برش می زنند. اتصالات پوشفیت بر خلاف اتصالات پلیکا با چسب به هم نمی چسبند. در داخل هر اتصال پوشفیت یک اورینگ قرار دارد، که این اورینک زمانی که دو اتصال به هم وصل می شوند، اتصالات را آب بندی می کند. در واقع لوله پوش فیت و اتصالات آن را توسط مایعی روان کننده به هم وصل می کنند.

برای اجرای لوله کشی پوشفیت باید توسط نبشی شاسی کشی کرد و سپس لوله و اتصالات را توسط بست T یا بست رایزر مهار نمود. اگر می خواهید با اجرای لوله کشی فاضلاب پوش فیت آشنا شوید، لینک مربوطه را لمس کنید.

لوله های پوشفیت را می توان توسط دستگاه استاپر تست کرد، ولی لوله های پلیکا را فقط به صورت آب روان تست می شوند. بررسی فیلم نحوه تست لوله های فاضلاب با استفاده از استاپر تکمیل کننده مبحث لوله کشی فاضلاب است.

لوله کشی فاضلاب ساختمان 4

تصویر لوله های پوش فیت فاضلاب

اگر بین انتخاب لوله پلیکا و پوش فیت تردید دارید، پیشنهاد می کنیم با مشاهده کلیپ زیر به صحبت های کارشناس تاسیساتی آقای اسماعیلی گوش دهید.

همچنین در کلیپ زیر توضیحات مجری تاسیساتی آقای بایزگلی را می شنوید که از تفاوت های دو لوله پلیکا و پوش فیت برای شما صحبت کرده اند.

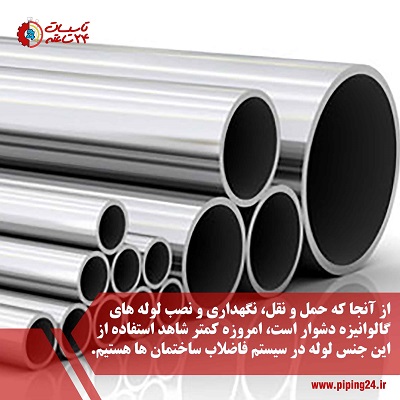

  • لوله های گالوانیزه

برای تخلیه فاضلاب لوازم بهداشتی کوچک از لوله های گالوانیزه استفاده می شود، که خود به نوعی فولاد نرم هستند.

لوله های گالوانیزه در مقابل اسیدها و زنگ زدگی ها مقاوم هستند، اما امکان خوردگی این لوله ها در اثر حرارت ناشی از جوشکاری وجود دارد.

لوله کشی فاضلاب ساختمان 5

 تصویر لوله های گالوانیزه فاضلاب

  • لوله های پلی اتیلن

لوله های پلی اتیلن با سه چگالی متفاوت (پایین، متوسط، بالا) ساخته می شوند که هر کدام مزایا و معایب مخصوص به خود را دارند.

لوله پلی تیلن نوع سوم که چگالی بالایی دارد، سنگین است. اما از دو نوع دیگر به علت مقاومت، سختی، زبری و قابلیت انبساط می توان بهتر و بیشتر استفاده کرد.

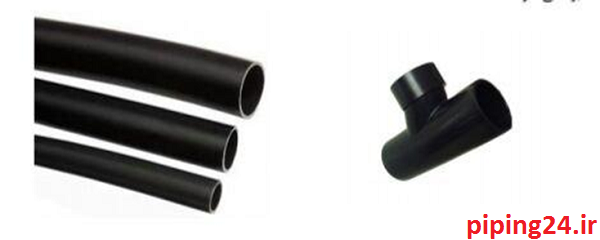

لوله کشی فاضلاب ساختمان 10

تصویر لوله های پلی اتیلن فاضلاب

مطلب لوله کشی فاضلاب پلیکا بهتر است یا پلی اتیلن را مطالعه کنید تا بیشتر با خصوصیات این جنس از لوله آگاه شوید.

اگر می خواهید با تفاوت لوله های پلی اتیلن با پلیکا آشنا شوید دیدن کلیپ کوتاه زیر را از دست ندهید.

در کلیپ قبلی تفاوت این دو لوله را از زبان یک کارشناس تاسیساتی شنیدید، پیشنهاد می کنیم برای اطلاع از تفاوت های لوله های پلی اتیلن و پلیکا از زبان مجری تاسیساتی کلیپ زیر را نیز تماشا کنید.

  • لوله های پلی ونیل کلراید(PVC)

لوله های PVC با دو جنس فشار قوی و فشار ضعیف در بازار موجودند، اما برای سیستم های فاضلاب ساختمانی استفاده از لوله فشار قوی توصیه می شود. از معایب لوله های پی وی سی می توان به شکننده بودن در برابر سرما و گرما و مقاومت کم اشاه کرد.

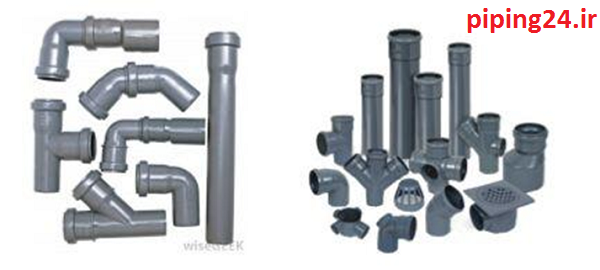

لوله کشی فاضلاب ساختمان 11

تصویر لوله های PVC فاضلاب (پلی ونیل کلراید)



روش اجرای لوله کشی فاضلاب

لوله کشی فاضلاب را همچون لوله کشی آب می توان هم به صورت زیر سقفی و هم روی کف اجرا کرد. اما همانطور که در مطلب بهترین روش لوله کشی فاضلاب ساختمان گفتیم، بهتر است لوله کشی فاضلاب در زیر سقف اجرا شود تا دسترسی به لوله ها راحت تر باشد.

برای آشنایی بیشتر با این نوع لوله کشی بر روی اجرای لوله کشی فاضلاب زیر سقفی کلیک کنید. مزیت لوله کشی فاضلاب زیر سقفی برای بازسازی لوله های فاضلاب بیشتر مورد استفاده قرار می گیرد تا خرابکاری و هزینه کمتری را در پیش داشته باشد.

در فیلم زیر آقای مصطفی اسماعیلی در مورد تفاوت های لوله کشی از زیر سقف با لوله کشی از کف نکاتی را بیان می کنند و به شما می گویند کدام یک از این دو روش لوله کشی بهتر است.

اگر با تماشای کلیپ بالا هنوز هم بین انتخاب لوله کشی از کف و لوله کشی از روی کف تردید دارید، مشاهده کلیپ زیر می تواند به شما کمک کند تا سریع تر تصمیم گیری کنید.

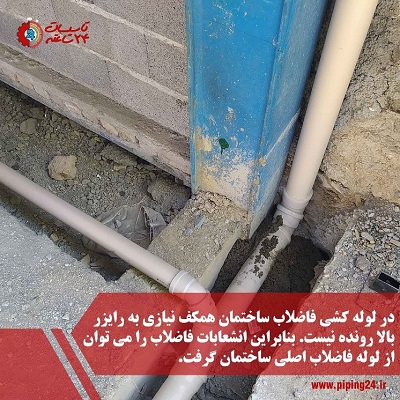

لوله کشی فاضلاب ساختمان یک طبقه

تا این قسمت از متن با قسمت های مختلف سیستم لوله کشی فاضلاب در ساختمان، انواع لوله قابل استفاده در لوله کشی، قوانین اجرایی کار لوله کشی فاضلاب و استانداردهای سایز و ارتفاع لوله ها آشنا شدید. حال در این بخش قصد داریم تا نحوه اجرای لوله کشی فاضلاب در ساختمان یک طبقه را به شما آموزش دهیم.

گفتیم که لوله کشی فاضلاب را می توان به دو روش لوله کشی فاضلاب کف خواب یا سنتی و لوله کشی فاضلاب زیرسقفی اجرا کرد. اما در ساختمان یک طبقه تنها گزینه ای که در دسترس دارید، لوله کشی به روش کف خواب است، چون هیچ طبقه ای در بالای ساختمان برای هدایت لوله ها وجود ندارد.

لوله کشی فاضلاب به روش سنتی بسیار سریع تر و راحت تر از لوله کشی زیرسقفی انجام می شود، چون دیگر با دردسرهای داکت کشی و سوراخ کاری برای عبور لوله ها مواجه نیستید.

در این روش لازم است تا ابتدا محل های مصرفی در ساختمان همچون حمام، آشپزخانه و سرویس بهداشتی مشخص شوند و بعد از آن لوله فاضلاب اصلی را به عنوان رایزر در نظر بگیرید تا از رایزر تا محل های مصرفی شاخه کشی کنید.

در ادامه کار برای سیستم فاضلاب لوازم بهداشتی همچون سینک ها، حمام و سرویس بهداشتی لوله های ونت یا هواکش را در نصب کرده و تا بالای پشت بام هدایت می کنید. در نهایت لوله اصلی فاضلاب و لوله های انشعابی را در عمق مناسبی از خاک قرار داده و روی آن ها را با پوششی از ماهیچه می پوشانید.

برای اطلاع از قیمت اجرای لوله کشی فاضلاب به مقاله قیمت لوله کشی آب و فاضلاب ساختمان کلی و جزئی مراجعه نمایید.

لوله کشی فاضلاب ساختمان 6

لوله کشی فاضلاب ساختمان دو طبقه

سیستم لوله کشی فاضلاب در ساختمان دو طبقه شامل سه بخش اساسی لوله های عمودی ونت، شاخه های انشعابی فاضلاب و خطوط افقی زیر زمینی است.

در بخش معرفی روش لوله کشی فاضلاب ساختمان یک طبقه و همکف گفتیم که نیازی به استفاده از رایزر نیست و کل لوله ها به صورت کف خواب اجرا می شوند. اما در لوله کشی فاضلاب ساختمان دو طبقه و لوله کشی فاضلاب ساختمان چند طبقه ما علاوه بر اینکه به رایزر نیاز داریم، می توانیم از روش لوله کشی زیر سقفی نیز در کنار لوله کشی به روش کف خواب استفاده کنیم.

چنانچه قصد اجرای لوله کشی فاضلاب به روش زیرسقفی را داشتیم، باید ابتدا نقشه لوله کشی ساختمان را تهیه کنیم تا بر اساس آن مسیر عبور لوله ها مشخص شود.

لوله کشی طبقه اول را همانند لوله کشی فاضلاب ساختمان همکف به صورت سنتی یا کف خواب اجرا می کنیم. به این صورت که انشعاب هایی را از رایزر فاضلاب در ساختمان گرفته و به محل های مصرفی هدایت می نماییم.

اما برای اجرای لوله کشی فاضلاب در طبقات بالاتر از روش زیرسقفی کمک می گیریم. برای این منظور ابتدا داکت هایی به صورت عمودی و افقی در نظر گرفته و سپس انشعابات را از داخل حفره های درون داکت ها به طبقه بالاتر می بریم.

در نهایت لوله های ونت، هواکش و لوله اصلی فاضلاب طبقه دوم را نیز از داخل داکت عبور می دهیم و کل سیستم را با فشار آب و استاپر تست می کنیم.

البته توجه داشته باشید که لوله کشی فاضلاب ساختمان دو طبقه و ساختمان چند طبقه را می توان به طور کلی به روش کف خواب نیز اجرا کرد. شما می توانید برای کسب اطلاعات جامع تر در این خصوص به مقاله لوله کشی فاضلاب ساختمان دو طبقه مراجعه کنید.



لوله کشی فاضلاب سینک ظرفشویی

یکی از مهمترین بخش های سیستم فاضلاب در ساختمان به آشپزخانه و سینک ظرفشویی آن مربوط می شود. سیستم لوله کشی فاضلاب سینک ظرفشویی شامل سه بخش مهم از جمله لوله فاضلاب اصلی، لوله ونت و سیفون است.

برای اجرای سیستم لوله کشی فاضلاب سینک ظرفشویی باید یک لوله فاضلاب اصلی در نظر بگیریم. سایز لوله فاضلاب آشپزخانه 6 سانتی متر است.

در مرحله بعدی یک عدد انشعاب از لوله فاضلاب اصلی می گیریم و به سینک ظرفشویی وصل می کنیم. در ادامه لوله هواکش را به قسمت بالایی لوله اصلی فاضلاب سینک اتصال می دهیم و در نهایت سیفون را به لوله فاضلاب سینک وصل می کنیم.

اطلاعات کامل تر در خصوص روش اجرای لوله کشی فاضلاب سینک ظرفشویی را می توانید در مقاله ما با عنوان آموزش نحوه لوله کشی آب و فاضلاب آشپزخانه مطالعه کنید.

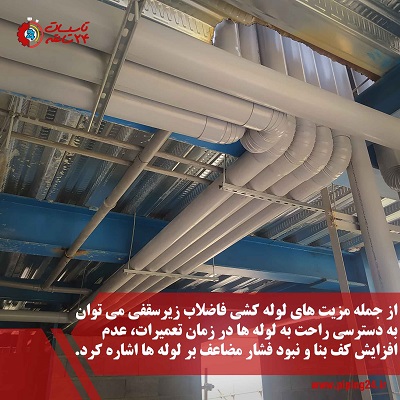

لوله کشی فاضلاب ساختمان 7

لوله کشی فاضلاب در مشهد

اجرای لوله کشی فاضلاب مشهد یکی از ده ها خدمات محبوب ما در مجموعه تاسیسات 24 ساعته در شهر مشهد است که توسط نیروهای متخصص این مجموعه و همراه با گارانتی تضمین کیفیت برای شما شهروندان مشهدی انجام می شود. شما می توانید جهت کسب اطلاعات بیشتر در این خصوص به مقاله لوله کشی آب و فاضلاب مشهد مراجعه کنید.



 جمع بندی

در این مطلب هر آنچه که در خصوص روش اجرای لوله کشی فاضلاب در ساختمان مورد نیاز بود با شما به اشتراک گذاشتیم. در طول این مطلب شما را با انواع لوله های فاضلابی، استانداردهای اجرای سیستم فاضلاب در ساختمان و نحوه لوله کشی فاضلاب آشنا کردیم.

یکی از خدمات محبوب ما در مجموعه تاسیسات 24 ساعته اجرای لوله کشی فاضلاب به بهترین شکل و با روش های به روز است. ما در این مجموعه از حرفه ای ترین مجریان و متخصصین تاسیساتی کمک می گیریم تا باکیفیت ترین خدمات را به شما عرضه کنیم.

در کلیپ زیر نمونه ای از ده ها پروژه ما را مشاهده می کنید که در آن همکاران ما لوله کشی فاضلاب را با استفاده از لوله های پوش فیت انجام داده اند.

همچنین کلیپ کوتاه زیر نحوه بازسازی لوله کشی فاضلاب برای یک واحد ساختمانی را نشان می دهد که توسط متخصصین ما و در پروژه آقای مهندس ترابیان انجام شده است.

تمام خدمات ما از جمله اجرای لوله کشی فاضلاب در ساختمان همراه با گارانتی تضمین کیفیت ارائه می شوند تا مهر تاییدی بر مهارت بالای مجریان ما باشد.

با مشاهده کلیپ زیر می توانید از نظر خانم جلالی در خصوص استفاده از خدمات ما در این مجموعه مطلع شوید.

شما نیز می توانید در صورت نیاز به خدمات ما از جمله اجرای لوله کشی فاضلاب در ساختمان همین الان با شماره های داخل سایت تماس بگیرید و یا فرم درخواست سرویسکار متخصص را پر کنید تا سفارش شما ثبت شده و مورد بازدید رایگان متخصصین ما قرار بگیرد.



خلاصه ای از آنچه در این مطلب گفتیم

  • بخش های مختلف شبکه فاضلابی در ساختمان شامل شاخه های فاضلاب، لوله قائم، لوله اصلی، سیفون و هواکش می شود.
  • به جز مسیرهای ورودی فاضلاب مانند روشوئی، ماشین لباس شویی و ظرف شویی باید برای مسیرهای لوله کشی از اتصالات 45 درجه به جای اتصالات90 درجه استفاده شود.
  • با توجه به مبحث 16 مقررات ملي، به کارگیری ساپورت در تمام طول مسير لوله كشي ضروری است. ساپورت ها باید به فواصل معين با استفاده از بست هايي كه كاملًا قطر لوله را پوشش مي دهد، نصب شوند.
  • از جمله خصوصیات سیستم فاضلاب استاندارد در ساختمان می توان به تخلیه سریع، آب بند و هوابند بودن، عدم رسوب گذاری و کنترل سطح فشار داخل شبکه اشاره کرد.
  • انواع لوله فاضلابی قابل استفاده در این سیستم عبارتند از: لوله های چدنی، لوله های پلیکا از جنس قوی و نیمه قوی، لوله های پوش فیت، لوله های گالوانیزه، لوله پلی اتیلن و لوله های پلی ونیل کلراید
  • در حال حاضر رقابت اصلی بین استفاده از دو جنس لوله پلیکا و پوش فیت است.
  • سیستم لوله کشی فاضلاب در ساختمان را می توان به دو روش لوله کشی زیرسقفی و لوله کشی کف خواب در ساختمان اجرا نمود.
  • لوله کشی فاضلاب ساختمان یک طبقه و همکف تنها از طریق روش لوله کشی کف خواب یا سنتی قابل اجرا است. اما در ساختمان های دو طبقه به بالا می توان از لوله کشی فاضلاب زیرسقفی و کف خواب به صورت ترکیبی نیز استفاده کرد.



پرسش و پاسخ های متداول

  1. چرا محل اتصالات سیفون احتیاج به نوار تفلون ندارد؟

به این دلیل که اتصالات سیفون دارای واشر است و اگر در جایی که واشر وجود دارد از نوار تفلون استفاده کنید، نه تنها اتصالات آب بندی نمی شود، بلکه قطعات پلاستیکی می ترکند.

  1. اتصال غیر مستقیم فاضلاب یعنی چه؟

لوله فاضلاب خروجی از لوازم بهداشتی و مصرف کننده های دیگر که به صورت مستقیم به فاضلاب بهداشتی می ریزد، اتصال غیر مستقیم نامیده می شود.

  1. بهترین نوع پروفیل برای استفاده به عنوان ساپورت لوله های فاضلاب چیست؟

بهتر است برای ساپورت لوله های فاضلابی از نبشی و قوطی استفاده شود، زیرا این دو پروفیل سبک هستند و کار با آن ها ساده تر است.

  1. آیا لوله فاضلاب ماشین لباسشویی نیاز به سیفون دارد؟

لوله فاضلاب لباسشویی، روشویی و سینک را در فاصله 50 سانتی از کف و بر روی دیوار نصب می کنند و نیازی به نصب سیفون نیست.

  1. روش تست لوله های فاضلاب در ساختمان چند طبقه به چه صورت است؟

برای انجام تست می توانید لوله های فاضلاب هر طبقه را با فشار 3 متر ستون آب و به مدت 15 دقیقه به صورت جداگانه تست کنید.
