در این مطلب قصد داریم تا شما را با نحوه نصب و سیم کشی آیفون تصویری الکتروپیک آشنا کنیم. اگر شما هم قصد نصب و راه اندازی این وسیله را دارید، تا انتها با ما باشید.

به طور کلی مدار آیفون های تصویری الکتروپیک همانند سیم کشی آیفون های تصویری تابا قدیمی از طریق 4 عدد سیم اجرا می شود.

اما یک تفاوت عمده در بین این دو برند محبوب وجود دارد، اینکه سیم های آیفون تصویری الکتروپیک بر خلاف مدل تابا و حتی آیفون تصویری سیماران به صورت پیچی در محل کانکتورها وصل می شوند.

به جز آیفون های تصویری الکتروپیک در دو مدل 889 و 1090 که به صورت پیچی نبوده و سیم ها از طریق سوکت به محل کانکتورها اتصال داده می شوند.

پیچی بودن محل نصب سیم ها در آیفون های تصویری الکتروپیک باعث شده سیم کشی این وسیله در نظر برخی افراد مشکل و یا حتی پیچیده به نظر برسد.

اما اگر با ما همراه باشید، در تکمیل مطلب نحوه سیم کشی و نصب آیفون های تصویری خواهید دید که سیم کشی آیفون تصویری الکتروپیک اصلاً کار دشواری نیست.

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 1

بررسی اجمالی قطعات آیفون های تصویری الکتروپیک پیش از نصب

آیفون های تصویری الکتروپیک همانند سایر آیفون های تصویری از بخش های مختلفی از جمله پنل، منبع تغذیه، مانتیور، ترانس تغذیه و قفل درب بازکن تشکیل شده اند.

  • پنل آیفون تصویری الکتروپیک

پنل الکتروپیک در واقع همان بخش آیفون است که در خارج از ساختمان درست دم درب وصل می شود. این قطعه خود از قسمت های مختلفی از جمله موارد زیر تشکیل شده است:

  • دوربین قابل چرخش به جهت های مختلف بالا، پایین، چپ و راست
  • چراغ ال ای دی برای روشن کردن صفحه پنل
  • شاستی زنگ به تعداد طبقات ساختمان
  • میکروفن
  • بلندگو

این بخش ها فقط ظاهر پنل آیفون تصویری الکتروپیک را نشان می دهند، در حالی که قسمت های مهم تر این قطعه 8 عدد ترمینال هستند که درست در پشت صفحه شاستی پنل قرار گرفته اند.

4 عدد از این ترمینال ها افقی و به مانیتور آیفون الکتروپیک مربوط می شوند و 4 عدد دیگر آن ها عمودی بوده و محل اتصال سیم های برق قفل بازکن و ترانس تغذیه هستند.

برای دسترسی به این ترمینال ها باید قاب پنل را باز کنید. 4 عدد ترمینال افقی مربوط به مانیتور در پشت پنل آیفون تصویری الکتروپیک عبارتند از:

  • ترمینال شماره یک: تصویر
  • ترمینال شماره 2: مثبت
  • ترمینال شماره 3: منفی
  • ترمینال شماره 4: صدا

4 عدد ترمینال عمودی در پشت پنل آیفون تصویری الکتروپیک از بالا به پایین عبارتند از:

  • ترمینال صفر: مختص منبع تغذیه
  • ترمینال 12: مختص منبع تغذیه
  • ترمینال L1: مختص قفل بازکن آیفون
  • ترمینال L2: مختص قفل بازکن آیفون

در ترمینال های صفر و 12 در پشت پنل آیفون تصویری الکتروپیک از برق 12 ولت AC استفاده شده و هیچ جهتی ندارد. در داخل این دو ترمینال دو عدد سیم که به ال ای دی پنل می باشد، قرار می گیرد.

  • منبع تغذیه آیفون تصویری الکتروپیک

در آیفون های تصویری الکتروپیک از منبع تغذیه های 386 استفاده می شود، که برق ورودی آن 220 ولت و خروجی آن 12 ولت AC می باشد.

در تمام سیستم های تصویری الکتروپیک از همین نوع منبع تغذیه جهت باز کردن قفل درب ساختمان استفاده می شود.

در داخل جعبه ترانس تعذیه الکتروپیک یک عدد فیوز زاپاس قرار گرفته تا اگر به دلیل بروز اتصالی بین سیم های AC فیوز بسوزد، بتوانیم از فیوز زاپاس استفاده کنیم. محل نصب ترانس تغذیه باید به دور از رطوبت باشد.

  • قفل بازکن آیفون تصویری الکتروپیک

بوبین قفل بازکن های الکتروپیک توسط جریان برق 12 ولت برق دار می شود. در زمان نصب قفل بازکن باید دقت شود که فنر آن تحت فشار قرار نگیرد.

ترمینال بوبین قفل بازکن در جهتی قرار می گیرد که قسمت ثابت زنجیر در همان جهت تعبیه شده است. از این مدل قفل باز کن برای درب های باز شو به سمت بیرون استفاده می شود.

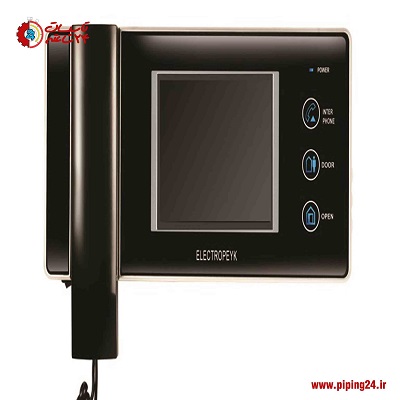

  • مانیتور آیفون تصویری الکتروپیک

بدون در نظر گرفتن سایز مانیتور آیفون الکتروپیک که ممکن است در مدل های مختلف این وسیله متفاوت باشد، در پشت مانیتور 5 عدد ترمینال تعبیه شده اند، که به ترتیب عبارتند از:

  • ترمینال شماره یک، مخصوص تصویر
  • ترمینال شماره دو، مثبت
  • ترمینال شماره سه، منفی
  • ترمینال شماره چهار، مخصوص صدا و قفل بازکن
  • ترمینال شماره پنج یا B، مخصوص سیم زنگ

علاوه بر این تعدادی دکمه به منظور تنظیمات صفحه مانیتور و شدت صدای زنگ در کنار مانیتور تعبیه شده اند.

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 2

رنگ بندی سیم ها در آیفون تصویری الکتروپیک

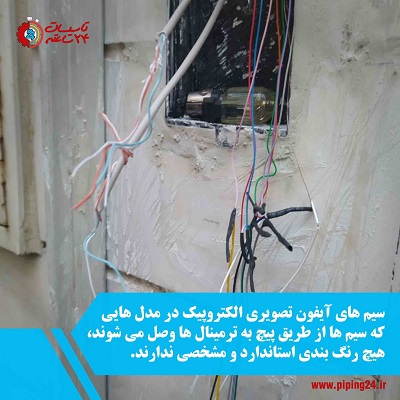

برای اینکه آموزش سیم کشی آیفون تصویری الکتروپیک را به راحتی دریافت کنید، لازم است تا با رنگ سیم ها در پشت پنل و مانیتور الکتروپیک و وظیفه هر سیم آشنا شوید.

گفتیم که سیم کشی آیفون تصویری الکتروپیک از طریق 4 عدد سیم صورت می گیرد، اما رنگ و وظیفه هر سیم در تمام مدل های این برند مشترک نیستند.

به همین دلیل می توان گفت آیفون های تصویری الکتروپیک رنگ بندی مشخصی ندارند و هر کدام از نصاب های آیفون تصویری از یک رنگ سیم گاهاً متفاوت برای سیم کشی آیفون الکتروپیک استفاده می کنند.

اما مبنای ما در این مطلب رنگ بندی زیر است که تا آخر متن توضیحات سیم کشی آیفون را با همین رنگ سیم ها توضیح می دهیم:

  • سیم شماره یک رنگ زرد: مخصوص تصویر
  • سیم شماره دو رنگ قرمز: مثبت
  • سیم شماره سه رنگ مشکی: منفی
  • سیم شماره چهار رنگ طوسی: مخصوص صدا و قفل

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 3

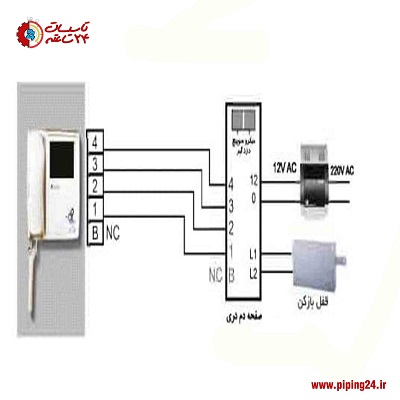

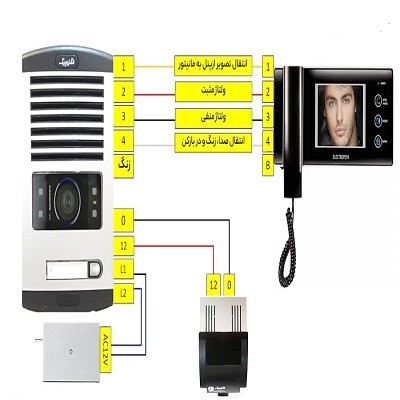

نقشه سیم کشی آیفون تصویری الکتروپیک یک طبقه

در آیفون های تصویری یک طبقه الکتروپیک ارتباط بین مانیتور و پنل خارجی دستگاه از طریق نقشه زیر برقرار می شود.

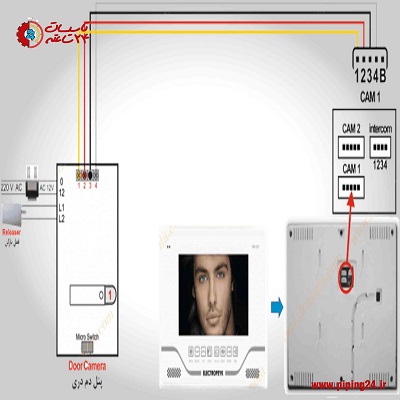

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 4

در این نقشه 4 سیم ارتباطی تصویر، مثبت، منفی و صدا و قفل به صورت مشترک به پنل در قسمت درب ساختمان وصل می شوند.

علاوه بر این دو رشته سیم افشان نیز به پایه های صفر و 12 ترانس وصل شده و به ترمینال صفر و 12 در پنل اتصال داده می شود.

برای نصب و سیم کشی قفل درب بازکن نیز، باید از دو رشته سیم دیگر کمک گرفت و دو پایه L1 و L2 در قفل بازکن را به دو ترمینال L1 و L2 وصل نمود.

حال در ادامه بیشتر در خصوص نحوه سیم کشی آیفون تصویری یک طبقه یا یک واحده الکتروپیک صحبت خواهیم کرد.



آموزش نصب و سیم کشی آیفون تصویری الکتروپیک یک طبقه

برای اینکه بتوانید پنل آیفون تصویری الکتروپیک را نصب کنید لازم است تا ابتدا قاب روی پنل را از روی آن بردارید.

این کار به راحتی امکان پذیر است. به این صورت که بر روی صفحه پنل آیفون تصویری الکتروپیک دو عدد دریچه در قسمت بالا و پایین پنل قرار گرفته اند.

با کمک پیچ گوشتی دوسو باریک ابتدا درپوش های روی دریچه ها را برداشته و سپس پیچ های زیر آن ها را با پیچ گوشتی چهارسو باز می کنیم.

پیچ گوشتی یک ابزار مهم در زمان سیم کشی آیفون تصویری الکتروپیک است، بنابراین در صورتی که قصد تهیه پیچ گوشتی دوسو و چهارسو را دارید، به مقاله راهنمای خرید بهترین پیچ گوشتی دوسو و چهارسو دستی مراجعه کنید.

بعد از این مرحله شما می توانید قاب روی پنل را برداشته و سپس به ترمینال های پنل دسترسی پیدا کنید و سیم کشی آن را طبق روشی که در ادامه خواهیم گفت انجام دهید.

  • سیم کشی مانیتور آیفون تصویری الکتروپیک

برای اینکه سیم کشی آیفون تصویری الکتروپیک را به انجام برسانید، به سیم 0.6 فویل دار نیاز دارید، تا احتمال ایجاد نویز در صدا و تصویر آیفون به حداقل برسد.

  1. فویل روی کابل را با دقت از روی آن جدا می کنیم، به شکلی که زوج بندی سیم ها بهم نریزد.
  2. عایق پلاستیکی روی سیم ها را برداشته و برای اطمینان از زوج بندی درست سیم ها، کل سیم ها را دوباره دو به دو بهم می تابانیم تا زوج بندی آن ها باز نشود.

منظور از زوج بودن سیم ها در کابل آیفون تصویری این است که هر رشته سیم در کابل با یک رشته سیم سفید رنگ زوج یا تابیده شده، مثلاً زوج سفید طوسی، سفید زرد و غیره.

  1. نکته قابل توجه اینکه در کابل 6 آیفون تصویری از سیم ارت هم استفاده شده است تا نویزهای احتمالی در صدا و تصویر را کم کند.

مخصوصاً اگر در نزدیکی آیفون تصویری ما دکل مخابرات قرار گرفته است، به همین دلیل ما هم سیم ارت را از داخل کابل جدا نکرده و در کنار سیم های زوج شده قرار می دهیم.

  1. حال باید به سراغ مانیتور آیفون تصویری الکتروپیک رفته و سیم های خود را به ترتیب زیر به ترمینال آن پیچ کنیم:
  • سیم زرد به ترمینال شماره یک که تصویر آیفون را منتقل می کند.
  • سیم قرمز به ترمینال شماره 2 که مخصوص جریان مثبت است.
  • سیم مشکی به ترمینال شماره 3 که مخصوص جریان منفی است.
  • سیم طوسی به ترمینال شماره 4 که صدا و قفل را بین دو پنل منتقل می کند.
  • سیم زنگ به ترمینال 5 که با حرف B مشخص شده است.

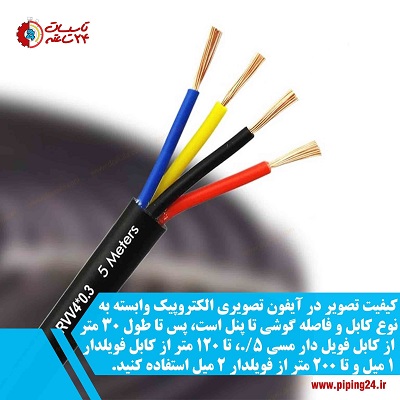

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 5

سیم کشی پنل آیفون تصویری الکتروپیک

برای نصب پنل آیفون تصویری الکتروپیک به همان ترتیبی که بر روی مانیتور عمل کردیم، سیم بندی های مورد نیاز برای پنل را انجام می دهیم:

  • سیم زرد به ترمینال یک مخصوص تصویر
  • سیم قرمز مثبت به ترمینال 2
  • سیم مشکی منفی به ترمینال 3
  • سیم طوسی صدا و قفل بازکن به ترمینال 4
  • سیم سبز مخصوص زنگ آیفون را در زیر شاستی زنگ مورد نظر در پشت پنل با پیچ می بندیم.

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 6

در ادامه سیم کشی پنل آیفون تصویری الکتروپیک، سیم های مخصوص ترانس تغذیه دستگاه را به صورت زیر وصل می کنیم:

  • ابتدا برای بستن ترانس منبع تغذیه بر روی پنل آیفون تصویری الکتروپیک، دو رشته سیم مختص منبع تغذیه را با دو سیم ال ای دی به صورت موازی می بندیم.
  • پس از بستن این دو سیم به یکدیگر، دو سیم ایجاد شده را به ترمینال های صفر و 12 مخصوص ترانس تغذیه با پیچ وصل می کنیم.
  • طرف دیگر سیم را به منبع تغذیه می بندیم، به شکلی که سیم در بین درب منبع تغذیه قرار نگرفته باشد و از جای مخصوص خود عبور داده شود.
  • اکنون به سراغ سیم کشی مخصوص قفل بازکن آیفون تصویری الکتروپیک می رویم. به این صورت که یک رشته سیم افشان را از یک طرف به دو پایه قفل بازکن و از طرف دیگر به پایه L1 و L2 در پشت پنل وصل می کنیم.
  • در این مرحله باید برق 220 ولت را به مانیتور وصل کنیم. به چند نکته مهم در این خصوص توجه داشته باشید:
  • پیش از اقدام به وصل کردن سیم برق از قطع بودن برق ساختمان اطمینان داشته باشید.
  • تمام مانیتورهای ساختمان باید خاموش باشند، در غیر این صورت احتمال سوختن فیوز داخل مانیتور وجود دارد.

سیم فاز و نول در سیم کشی برق ساختمان را به سیم های فاز و نول در پشت مانیتور آیفون تصویری الکتروپیک متصل کرده و دکمه کنار مانیتور را در حالت روشن قرار می دهیم.

اگر تمامی مراحل نصب و سیم کشی را به درستی انجام داده باشید، سیستم شما راه اندازی شده و برای کسب اطمینان می توانید آن را تست کنید.

برای مشاهده تصویری طریقه نصب و راه اندازی آیفون تصویری می توانید فیلم نحوه نصب آیفون تصویری یک طبقه را مشاهده نمایید.



نقشه نصب آیفون تصویری الکتروپیک دو طبقه

اگر بخواهید آیفون تصویری الکتروپیک را در یک ساختمان دو طبقه راه اندازی و نصب نمایید، باید بر اساس نقشه زیر سیم کشی دستگاه را انجام دهید.

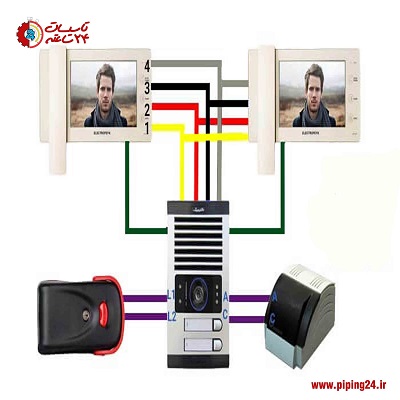

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 7

در آیفون های دو طبقه تا 7 طبقه الکتروپیک از همان سوئیچر داخلی در مدار سیم کشی دستگاه استفاده می شود و کار سیم کشی را می توان با همان 4 سیم اشتراکی برای تصویر، مثبت، منفی و قفل باز و صدا انجام داد.

تنها نکته ای که در نقشه سیم کشی آیفون تصویری دو طبقه الکتروپیک آن را مشاهده می کنید، اتصال هر سیم زنگ به ترمینال B مختص خود در مانتیور و سپس وصل کردن آن به زیر شاستی زنگ در پنل دم درب است.



آموزش نصب آیفون تصویری الکتروپیک دو طبقه

نصب و سیم کشی آیفون تصویری الکتروپیک را با کمک کابل آیفون 0.6 انجام می دهیم، تا کیفیت صدا و تصویر آیفون حفظ شود.

به این صورت که بعد از خارج کردن فویل و روکش پلاستیکی دور کابل سیم های زوج آن را یک به یک و بر اساس نقشه به ترمینال مختص خود در مانتیور هر طبقه وصل می کنیم:

  • سیم تصویر به ترمینال شماره یک
  • سیم مثبت به ترمینال شماره دو
  • سیم منفی به ترمینال شماره سه
  • سیم صدا و قفل بازکن به ترمینال شماره چهار
  • سیم زنگ به ترمینال B در هر مانیتور

پس از آن به سراغ پنل در قسمت درب ساختمان می رویم و طرف دیگر سیم های تصویر، مثبت، منفی و قفل باز و صدا را یکدیگر اتصال داده و در نهایت به ترمینال یک الی چهار در پشت پنل می بندیم.

حالا باید سیم زنگ هر طبقه که قبلاً به مانیتور هر طبقه اتصال دادیم را به زیر شاستی زنگ مربوط به هر واحد یا طبقه در ساختمان وصل کنیم.

کار سیم کشی آیفون تصویری دو طبقه الکتروپیک با سیم کشی ترانس تغذیه و درب بازکن دستگاه به پایان می رسد.

به این صورت که دو رشته سیم به ترمینال های صفر و 12 در ترانس تغذیه الکتروپیک می بندیم و طرف دیگر آن را به ترمینال های صفر و 12 در پشت پنل اتصال می دهیم.

سپس دو رشته سیم دیگر را به پایه های L1 و L2 در قفل بازکن الکتروپیک وصل کرده و طرف دیگر آن را به همان پایه ها در پشت پنل می بندیم.

در نهایت هم با وصل کردن سیم فاز و نول 220 ولت از ساختمان به کابل برق هر مانیتور، دستگاه ها را روشن کرده و به این طریق آیفون تصویری الکتروپیک دو طبقه را نصب می کنیم.

لازم به ذکر است که نحوه سیم کشی آیفون تصویری الکتروپیک سه طبقه، آیفون تصویری الکتروپیک چهار طبقه تا هفت طبقه، به دلیل عدم نیاز به سوئیچر خارجی به همین صورت می باشد که توضیح دادیم.

بنابراین به منظور پیشگیری از بیان مطالب تکراری آموزش نصب آن ها را قرار نمی دهیم و شما می توانید با استناد به روش نصب گفته در خصوص آیفون تصویری یک طبقه و دوطبقه الکتروپیک مدل های سه، چهار، پنج تا 7 طبقه را انجام دهید.



نحوه نصب آیفون تصویری الکتروپیک با دو پنل

برخی از مدل های آیفون تصویری الکتروپیک همچون مدل 793، 1090، 896، 592، 897، 797 و نه تمام مدل های این برند، این قابلیت را دارند که به دو عدد پنل در قسمت درب ساختمان وصل شوند.

این مزیت در مواقعی که ساختمان مورد نظر شما دو درب بزرگ دارد، بسیار قابل توجه و کار راه انداز است. چرا که می توانید با استفاده از یک مانیتور دو درب ساختمان را مدیریت کنید.

در مدل هایی که آیفون تصویری الکتروپیک به دو پنل در قسمت درب ساختمان وصل می شود، جایگاه دو سوکت 5 پین و یا دو ردیف از ترمینال های یک الی 5 در پشت مانیتور وجود دارد.

نحوه سیم کشی آیفون تصویری الکتروپیک با دو پنل بسیار ساده است. شما باید به جای یک رشته 4 تایی سیم از دو رشته 4 سیم ارتباطی بین مانیتور و دو پنل استفاده کنید.

یکی از این 4 رشته سیم ارتباطی از مانیتور به پنل شماره یک و رشته 4 تایی بعدی از مانیتور به پنل شماره 2 در خارج از ساختمان وصل می شود.

سپس سیم زنگ را از مانتیور به ترمینال B بر روی هر دو پنل وصل کرده و در نهایت سیم کشی مربوط به ترانس تغذیه و قفل درب بازکن را برای هر کدام از پنل ها به شکلی که قبلاً توضیح داده شد و به صورت مجزا انجام می دهید.

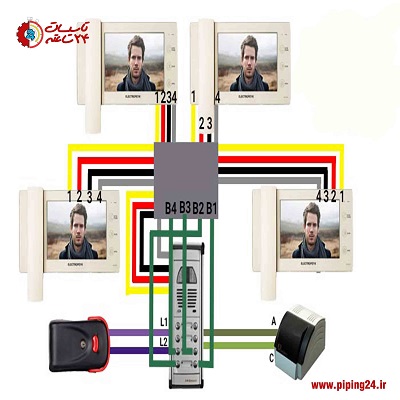

نقشه سیم کشی آیفون تصویری الکتروپیک با سویچر

طراحی آیفون تصویری الکتروپیک به این صورت است که برای ساختمان های بالای 7 طبقه باید از سوئیچر در مدار سیم کشی آیفون استفاده شود.

سوئیچر در واقع یک کیت است که تقسیم زنگ مربوط به هر واحد ساختمان را انجام می دهد. سیم کشی آیفون تصویری الکتروپیک با سوئیچر بر اساس نقشه زیر صورت می گیرد.

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 8

به این شکل که باید ابتدا 4 عدد سیم تصویر، مثبت، منفی، صدا و قفل بازکن را به ترمینال های مخصوص خود در پشت مانیتور هر واحد با پیچ ببندیم. سپس این 4 عدد سیم خروجی از هر مانیتور را به ورودی سوئیچر وصل می کنیم.

سیم زنگ هر واحد را نیز به تعداد طبقات به اتصال B1، B2، B3، B4 و علی آخر به ورودی مخصوص سیم زنگ بر روی سوئیچر وصل می کنیم. در ادامه هر سیم زنگ را به زیر شاستی زنگ مربوط به خود در پنل اتصال می دهیم.

سیم های مربوط به درب بازکن و ترانس تغذیه نیز بدون نیاز به سوئیچر و به صورت مستقیم و به روشی که در بخش آیفون تصویری الکتروپیک یک طبقه و دو طبقه گفتیم، به پنل وصل می شوند.

به بیانی دیگر سوئیچر پل ارتباطی بین سیم های ارتباطی و زنگ مانیتورهای آیفون تصویری الکتروپیک بالای 7 طبقه و پنل درب ساختمان است.



نحوه سیم کشی ارتباط داخلی الکتروپیک

اگر ساختمان شما به نحوی است که می خواهید یک واحد با واحد قبلی یا بعدی خود ارتباط داشته باشد، سیستم ارتباط داخلی یا اینترکام در برخی از مدل های آیفون تصویری الکتروپیک همان چیزی است که نیاز دارید.

به این صورت که دو مانیتور پشت سرهم مثلاً شماره یک با شماره دو، در داخل ساختمان از طریق سیم کشی جداگانه به هم وصل شده و همگی به یک پنل در درب ساختمان اتصال دارند.

توجه داشته باشید که اگر آیفون تصویری الکتروپیک شما این قابلیت را داشته باشد، در پشت مانیتور دستگاه دو عدد جای سوکت مشخص شده است.

یکی از آن ها برای ارتباط بین مانتیور با پنل در قسمت ورودی ساختمان و دیگری مخصوص برقراری ارتباط داخلی با یک مانیتور دیگر است.

آیفون تصویری الکتروپیک مدل های 897، 1294، 793 و 1090دارای چنین قابلیتی برای برقراری ارتباط داخلی می باشند.

با این توضیحات مشخص می شود که سیستم ارتباط داخلی در آیفون های الکتروپیک فقط یک به یک است.

یعنی برخلاف سیستم اینترکام در سیم کشی آیفون های تصویری سیماران نمی توانید با کل واحدهای ساختمان ارتباط داشته باشید.

طریقه سیم کشی داخلی آیفون تصویری الکتروپیک به این صورت است که 4 عدد سیم ارتباطی تصویر، مثبت، منفی و صدا و قفل بازکن را به ترمینال های مخصوص ارتباط داخلی در پشت دو مانیتور دو واحد پشت سرهم وصل می کنیم.

سپس سیم کشی آیفون را همانند روش های متداول که در قسمت نحوه سیم کشی آیفون تصویری الکتروپیک توضیح دادیم، انجام می دهیم.



نصب آیفون تصویری الکتروپیک مدل 1286

آیفون تصویری الکتروپیک مدل 1286 یکی از محصولات این شرکت است که همانند اکثر مدل های آیفون تصویری الکتروپیک قابلیت نصب حافظه داخلی دارد.

یکی از نکات مهمی که باید در زمان نصب و سیم کشی مدل 1286 مد نظر قرار دهید این است که اگر حافظه داخلی را بر روی آیفون نصب نکنید، باید جامپر پشت مانیتور را در جای خود قرار دهید.

در غیر این صورت تصویر دریافتی قطع خواهد شد. در حالی که زنگ و قفل بازکن کار می کنند. چنانچه جامپر پشت مانیتور 1286 الکتروپیک را به خوبی در جای خود قرار ندهید، گوشی زنگ ممتد می زند.

اگر بخواهید گوشی 1286 را با حافظه داخلی نصب و راه اندازی کنید، باید جامپر را از پشت مانیتور برداشته و سوکت 5 پین حافظه را در داخل کانکتور 5 پین خود در پشت مانیتور قرار دهید.

بعد از آنکه سوکت حافظه را در پشت مانیتور جا زدید، می توانید حافظه را به صورت کشویی در کنار مانیتور نصب کنید.

تمامی مراحل سیم کشی آیفون تصویری الکتروپیک مدل 1286 دقیقاً مشابه با روشی است که برای آیفون تصویری یک طبقه الکتروپیک گفتیم.

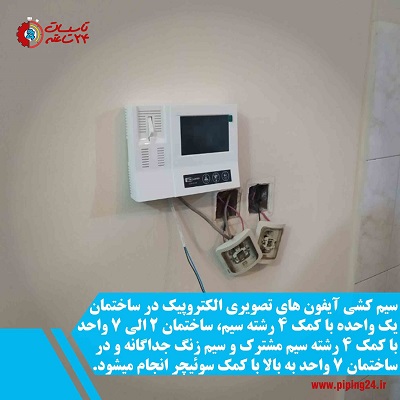

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 9

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک مدل 889 و مدل 1090

آیفون های تصویری الکتروپیک مدل 889 و مدل 1090 با سیم بندی متفاوت از سایر مدل های الکتروپیک طراحی شده اند.

به این صورت که به جای اینکه سیم ها در پشت مانیتور و پنل توسط پیچ بسته شوند، به وسیله سوکت اتصال داده می شوند.

در پشت مانیتور آیفون تصویری الکتروپیک مدل 889 و 1090 سه عدد سوکت را خواهید دید:

  • دو سوکت 5 پین مخصوص نصب به پنل های درب ساختمان
  • یک سوکت 5 پین مخصوص ارتباط داخلی با واحد دیگر

با توجه به این توضیحات مشخص می شود که آیفون های تصویری الکتروپیک مدل های 889 و 1090 دارای سیستم ارتباط داخلی یا انیترکام بوده و قابلیت نصب به دو پنل دم درب ساختمان را نیز دارا می باشند.

رنگ بندی سوکت ها در آیفون تصویری الکتروپیک مدل 889 و 1090 به ترتیب زیر است:

  • سیم زرد به ترمینال یک: تصویر
  • سیم قرمز به ترمینال 2: مثبت
  • سیم مشکی به ترمینال 3: منفی
  • سیم سفید به ترمینال 4: صدا و قفل بازکن
  • سیم سبز به ترمینال B: زنگ

بنابراین برای سیم کشی این مدل از آیفون الکتروپیک کافیست تا سیم های هم رنگ را به سوکت های پشت مانیتور اتصال داده و سپس همین سیم ها را به صورت متناظر به سوکت پشت پنل وصل کنیم.

با این تفاوت که سیم زنگ باید به شاستی زنگ در پشت پنل آیفون تصویری الکتروپیک مدل 889 و مدل 1090 وصل شود.

در صورتی که بخواهیم از این مدل آیفون تصویری الکتروپیک برای دو پنل استفاده کنیم، کافیست سیم های پنل دوم را به سوکت دوم در پشت مانیتور اتصال دهیم.

همچنین از دیگر قابلیت های آیفون تصویری الکتروپیک مدل 889 و 1090 این است که می توانید از یکی از دوربین های پنل به عنوان دوربین مدار بسته استفاده نمایید.



نحوه نصب و سیم کشی آیفون تصویری الکتروپیک مدل 797

آیفون تصویری الکتروپیک مدل 797 دارای یک دوربین امنیتی بوده و حتی می تواند صدا را نیز ضبط کند. روش نصب و سیم کشی این وسیله به دلیل داشتن سوکت، مشابه با روش نصب و سیم کشی مدل 889 و 1090 است.

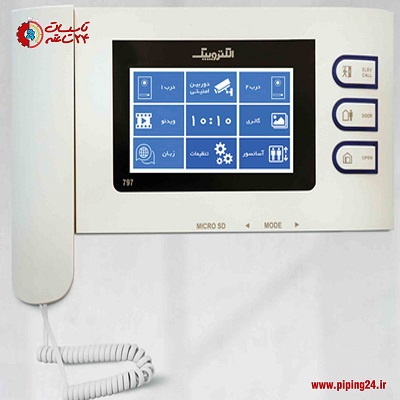

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 10

مدل 797 را می توانید به دو پنل در قسمت درب ساختمان متصل کنید، بنابراین دو عدد سوکت در پشت مانیتور 797 الکتروپیک مشاهده خواهید کرد.

کابل 4 رشته ای ارتباطی از یک پنل به سوکت شماره یک در پشت مانیتور و کابل 4 رشته ای ارتباطی دیگر به پنل دوم به سومت شماره 2 در پشت مانیتور وصل می شود.

باقی مراحل سیم کشی از جمله نصب ترانس تغذیه و قفل بازکن نیز مشابه روش هایی است که در قسمت های قبل به آن ها اشاره کردیم.

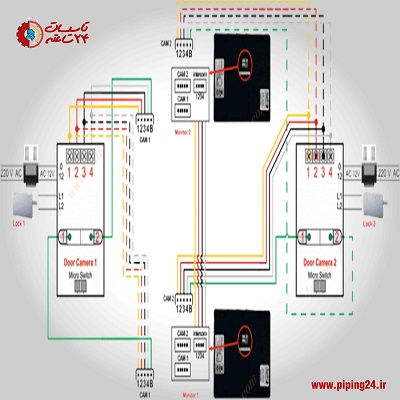

نحوه نصب آیفون تصویری الکتروپیک مدل 1294

آیفون الکتروپیک مدل 1294 یک نمونه همه چیز تمام در سری مدل های برند الکتروپیک است که قابلیت نصب دوربین مدار بسته، اتصال به دو پنل و ارتباط داخلی را با هم در اختیار دارد.

سیم کشی آیفون تصویری الکتروپیک مدل 1294 از طریق 4 عدد سوکت تعبیه شده در پشت مانیتور و پنل دستگاه صورت می گیرد.

دو عدد از این سوکت ها مخصوص ارتباط بین مانیتور و دو پنل در قسمت درب ساختمان، یک عدد از آن ها برای اتصال به مانیتور واحد دیگر به منظور برقراری ارتباط داخلی و سوکت دیگر برای اتصال به دوربین مدار بسته در نظر گرفته شده است.

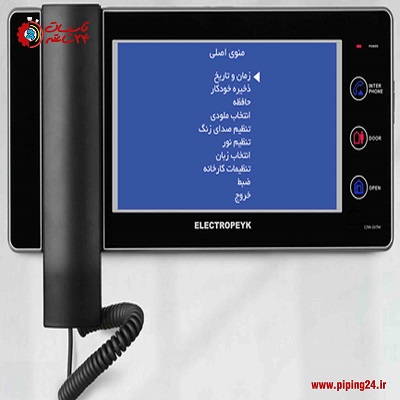

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 11

نحوه نصب آیفون تصویری مدل 1294 با توجه به اینکه بخواهید از تمام یا بخشی از قابلیت های این دستگاه استفاده کنید، می تواند متفاوت باشد.

به عنوان مثال اگر بخواهید از سیستم اینترکام یا ارتباط داخلی دو مانیتور استفاده کنید، باید 4 سیم صدا، تصویر، مثبت و منفی را به سوکت مخصوص خود در پشت مانیتور اول وصل کرده و سپس آن ها را به صورت مشترک به مانیتور دوم اتصال دهید.

اما توجه داشته باشید که سیم کشی ارتباط داخلی الکتروپیک جدا از سیم کشی آیفون تصویری است.

بنابراین باید سیم های صوت و قفل بازکن، تصویر، زنگ، مثبت و منفی را به محل خود در پشت مانیتورها اتصال دهید.

سپس سیم های متناظر با آن ها را به سوکت مخصوص خود در پشت پنل آیفون تصویری الکتروپیک وصل می کنیم.



نحوه نصب دوربین بر روی آیفون تصویری الکتروپیک

برخی از مدل های آیفون های تصویری الکتروپیک قابلیت نصب دوربین مدار بسته را دارا می باشند. به عنوان مثال مدل 897 الکتروپیک قابلیت نصب به دو دوربین امنیتی را دارد.

و یا مدل های 797 و 1096 را می توانید به یک دوربین امنیتی وصل کنید. بماند که برخی از مدل های الکتروپیک همچون 793 را می توانید به 4 دوربین مدار بسته اتصال دهید.

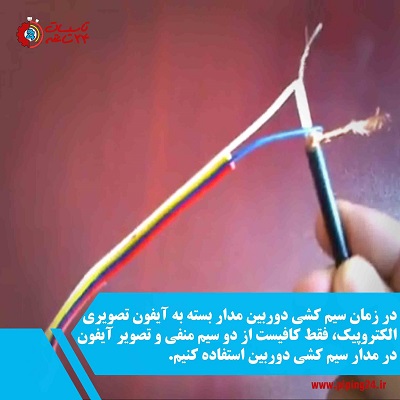

نکته مهم در این قسمت نحوه نصب دوربین مدار بسته بر روی آیفون تصویری الکتروپیک است که در ادامه در این خصوص صحبت خواهیم کرد.

آیفون های تصویری الکتروپیک را فقط می توانید به دوربین های آنالوگ وصل کنید، البته این قانون در خصوص تمامی برندهای آیفون تصویری با قابلیت نصب دوربین صدق می کند.

دوربین های مدار بسته آنالوگ دارای دو عدد خروجی آنالوگ می باشند. یکی از این خروجی ها به عنوان سیم تغذیه و خروجی دیگر تصویر آیفون را فراهم می کند.

سیم های آیفون تصویری الکتروپیک 4 عدد هستند، که ما فقط به دوتا از سیم های تصویر و منفی آن نیاز داریم.

پس برای برقراری ارتباط با دوربین مدار بسته باید سیم تصویر را به سیم مغزی کابل RG مخصوص دوربین های مدار بسته و سیم منفی آیفون را به رشته های شیلد کابل RG وصل کنیم.

در نهایت سیم های اتصالی را با استفاده از چسب برق به خوبی پوشش می دهیم و سوکت رابط را به محل مخصوص اتصال دوربین در پشت مانیتور الکتروپیک وصل می کنیم.

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 12

جمع بندی

نصب و سیم کشی آیفون های تصویری الکتروپیک بدون در نظر گرفتن قابلیت های متنوع در هر مدل از این برند می تواند به یکی از دو حالت سوکتی و پیچی صورت بگیرد.

مهم این است که قبل از اقدام به نصب و راه اندازی آیفون تصویری الکتروپیک خود از طریقه اتصال سیم ها بر اساس نقشه سیم کشی دستگاه مطلع شوید.

با این حال ما یک پیشنهاد ساده تر برای شما داریم، اگر می خواهید سیم کشی آیفون تصویری الکتروپیک خود را بدون هیچ مشکی به انجام برسانید، از مجریان ما در مجموعه تاسیسات 24 ساعته کمک بگیرید.

نحوه نصب و سیم کشی آیفون تصویری الکتروپیک 13

این افراد کاملاً به مدل و نوع سیم کشی دستگاه مسلط بوده و می توانند سیم کشی آیفون تصویری الکتروپیک شما را در اسرع وقت انجام دهند.

برای این منظور همین الان با شماره های داخلی سایت تماس گرفته و با فرم درخواست سرویسکار متخصص را پر کنید.

منابع:

منبع 1، منبع 2، منبع 3، منبع 4، منبع 5، منبع 6، منبع 7، منبع 8



اینجا جواب میگیری اگر سوال فنی بپرسی

دیدگاه‌ها

آموزنده بود 0 # سارا جمالپور 1400-03-20 21:27
سلام چطوری میشه قطعه هوک آیفون رو شست و شو داد؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
