رادیاتور پنلی یکی از انواع تجهیزات گرمایشی است که به پکیج یا موتورخانه متصل می شود و حرارتی موجود در آب گرم را به محیط می دهد.

در این مطلب قرار است در خصوص نحوه نصب رادیاتور پنلی صبحت کنیم. پس تا انتها با ما همراه باشید.



  شرایط لازم برای نصب رادیاتور

رادیاتورهای پانلی باید به دیوار نصب شوند، قبل از نصب باید فضا را برای نصب مورد بررسی قرار داد و تجهیزات لازم را آماده سازی کرد.

نکته: سعی نکنید رادیاتور را به روی سنگ یا کاغذ بچسبانید.

براکت های دیواری برای پشتیبانی نیروی کافی برای تحمل وزن مخصوص رادیاتور پنلی نصب می شوند، رادیاتور با طول 180 سانتی متر یا کمتر نیاز به 2 براکت (1 مجموعه)؛ طول 2 متر یا بزرگتر نیاز به 2 مجموعه دارد.

  • این محصول برای استفاده از سیستم های گرمایش آب گرم متصل به دیگهای بخار، پکیج های گرمایشی و یا سیستم های تفکیک شده هیدرولیک مربوط است.
    • این محصول هرگز نباید با سیستم های باز نصب شود.
    • باید قبل از نصب بر روی دیوار رادیاتور پانلی را از جهت آسیب مورد بررسی قرار دهید.
    • این محصول برای ارائه گرمایش به صورت حرفه ای طراحی شده است.
     •لطفا رادیاتور را از بالای پنجره مشبک یا سمت چپ پانل بگیرید زیرا آسیب هایی بر روی زیبایی محصول می تواند رخ دهد.
    • تمام اتصالات باز رادیاتور ½ اتصالات BSP است.



لوازم جانبی مورد نیاز برای نصب رادیاتور پانلی

  • 2 عدد براکت دیواری (برای رادیاتورهایی که بیش از 180 سانتی متر طول دارد 3 عدد براکت تعبیه شود)
    1 عدد هوا گیر
  • 1 شیر یکپارچه
  • 2 دو شاخه کروم خالی
  • 1 عدد کلید هواگیری
    4 عدد سپر براکت (در برخی از مدل ها کاربرد دارد)



مراحل نصب رادیاتور پنلی

در این قسمت 8 مرحله نصب رادیاتور پانلی توضیح داده شده است، برخی ملاحظات در طریقه نصب رادیاتور پره ای نیز کارآمد هستند.

مرحله 1

بسته بندی را باز کنید و قبل از نصب، رادیاتور را به طور قابل توجهی بررسی کنید.
یک بسته لوازم جانبی که شامل شیر یکپارچه، هواگیر، دوشاخه کرومی و سخت افزار نصب است را از فروشگاه های مربوطه تهیه کنید، این قطعات برای نصب پایین رادیاتور به کار می رود.

و اگر شما یک رادیاتور با یک نقطه "سبز" دریافت می کنید، براکت رادیاتور (قبل از نصب رادیاتور به دیوار بسته می شود تا بتواند رادیاتور را در محل نگه دارد) را باید تهیه کنید زیرا رادیاتور نیاز به مونتاژ نیز دارد.

اگر یک رادیاتور با یک "نقطه قرمز"را دریافت می کنید، سوپاپ اطمینان، پلاگین، هواگیر در حال حاضر روی آن نصب شده‌ است و رادیاتور فقط نیاز به سفت کردن دارد.

کارتن، پلی اتیلن و گوشه محافظ که در بسته بندی به کار رفته است، همگی قابل بازیافت است.

مرحله 2

مکان نصب مورد نظر خود را انتخاب کرده و بررسی کنید که لوله های آب یا سیم های برق در پشت محل که می خواهیم براکت رادیاتور را نصب کنیم، وجود دارد یا نه.

توجه داشته باشید که متصل کردن رادیاتور به میله های چوبی یا لنگرهای سنگی صحیح نیست، زیرا ممکن است این براکتها وزن رادیاتور را تحمل نکنند.

 پایین رادیاتور باید حداقل 4 سانتی متر بالای سطح کف برای جریان هوا کافی و سهولت تأمین اتصالات و بازگشت هوا باشد.

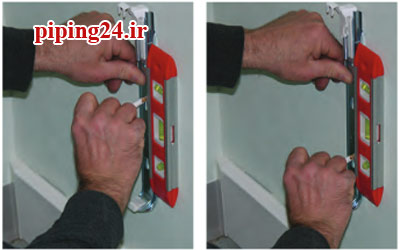

نحوه نصب رادیاتور پانلی 1

مرحله 3
هنگامی که براکت بر روی دیوار نصب شده است، رادیاتور را روی کف به طور مستقیم در مقابل براکت دیواری قرار دهید، رادیاتور را به موقع به آرامی بلند کنید.

رادیاتور محکم در کانال پایه قرار دهید، عایق پلاستیکی آن را ببندید، فنر گیره را چفت کنید به طوری که گوشه ها در بین فضاهای مشبک قرار می گیرد.

زمانی که فنر گیره در موقعیت قرار می گیرد، رشته تامین و بازگشت را امن می سازد.

اگر فنر گیره به درستی امکان نصب رادیاتور را به وجود نمی آورد، مشکل ممکن است از دیوار باشد، اطمینان حاصل کنید که کلیدهای فنر در مونتاژ براکت وجود دارد، قبل از ادامه اتصالات سیستم گرمایشی به درستی این مرحله را به پایان برسانید.

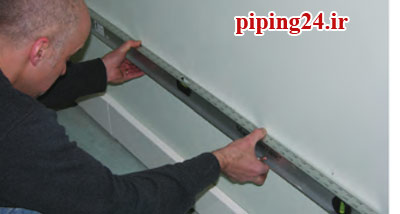

نحوه نصب رادیاتور پانلی 2

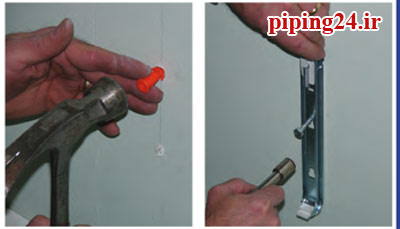

نحوه نصب رادیاتور پانلی 3

مرحله 4

حالا که رادیاتور به دیوار محکم بسته شده است، اتصالات تامین و بازگشت را نصب می کنیم.
لطفا توجه داشته باشید که تمام اتصالات رادیاتور BSP یا موازی است.
اتصالات انتقال شامل مس، لوله آهنی، لوله PERT یا PEX .
اگر یک سری لوله مورد نیاز است لطفا یک کنج یا مسیر مستقیم را برای اتصالات مورد نظر ذکر شده در بالا انتخاب کنید.
هنگام اتصال رادیاتورها اطمینان حاصل کنید که اندازه لوله شما مناسب است.
برای حمایت از ظرفیت BTU و اینکه پمپ شما قادر به غلبه بر کل خواهد بود سر دینامیکی افت فشار از طریق لوله کشی، رادیاتور و اتصالات را بررسی کنید.
لطفا توجه داشته باشید که به خاطر حفاظت از تاسیسات در برابر نور مستقیم خورشید باید لوله های PERT یا Pex استفاده کنید.
تخریب لوله های مقاوم به UV می تواند در طول زمان اتفاق بیفتد و نارسایی زودرس لوله کشی ممکن است رخ دهد.

نام دیگر لوله PERT یا Pex، لوله پنج لایه است که اغلب با لوله تک لایه مورد مقایسه قرار می گیرد. با مشاهده کلیپ زیر از تفاوت بین لوله پنج لایه و لوله آذین تک لایه مطلع خواهید شد.

محل قرارکیری فیلم لوله 5 لایه بهتر است یا آذین

مرحله 5

یکی از مزایای رادیاتور پنلی و پره ای هواگیری در آنهاست؛ هنگامی که رادیاتور به سیستم گرمایش شما متصل است هوا باید از واحد برداشته شود، هر رادیاتور با یک سوکت خروج هوا عرضه می شود.

اگر رادیاتور با یک سیستم جریان چند منظوره خانه نصب شده باشد، پس می توان آن را به روشهای گوناگون هواگیری و تمیز کرد.

اگر با لوله مسی یا فولاد لوله کشی شده باشد، از بین بردن هوا که بر عملکرد سیستم تاثیر خواهد گذاشت بسیار مشکل خواهد بود.

نحوه هواگیری رادیاتورها را با مشاهده کلیپ زیر به راحتی یاد بگیرید.

مرحله 6

توجه داشته باشید که سوپاپ اطمینان برای دریافت ترموستات غیر الکتریکی نصب شده است، شما در سمت راست یا چپ رادیاتور سوپاپ را با شماره گذاری از 1 تا 6 به صورت برجسته می بینید، این اعداد موقعیت های جریان را تعریف می کنند (1 حداقل جریان و 6 بیشترین جریان)

اگر از یک ترموستات غیر الکتریکی استفاده می کنید، تنظیمات خودکاری دارد و موقعیت 6 باید استفاده شود، عدد 6 موقعیت پیش فرض است و گاهی اوقات در هنگام نصب ترموستات غیر الکتریکی موقعیت می تواند تغییر کند.

لطفا قبل از نصب ترموستات خود، شماره 6 را تنظیم کنید، اگر می خواهید جریان سیستم را متعادل کنید، دستگاه هایی برای اندازه گیری جریان باید در قسمت برگشتی نصب شوند.

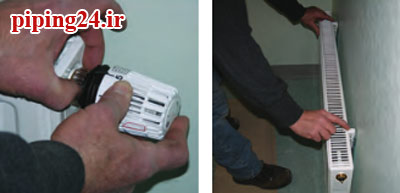

نحوه نصب رادیاتور پانلی 5

مرحله 7

همه اتصالات را برای نشتی بررسی کنید.

به یاد داشته باشید نشت باعث می شود آب به سیستم اضافه شود و باعث خوردگی می شود، همچنین، نشتی های کوچک باعث خفه شدن پوشش پودر محصول می شود.

مرحله 8

توجه: بسیار توصیه می شود که یک ترموستات غیر الکتریکی برای محافظت از رادیاتور در برابر دمای سطح بیش از حد نصب شود.

ترموستات غیر الکتریکی کیفیت کلی محصول را افزایش می دهد و باعث افزایش راحتی و توانایی کنترل دما در فضایی که رادیاتور پنلی نصب شده است می شود که در واقع باعث صرفه جویی در مصرف انرژی کلی شما می گردد.

ما به شدت به شما توصیه می کنیم این دستگاه را برای رادیاتور نصب کنید.

جهت تهیه شیر ترموستاتیک رادیاتور بر روی لینک خرید شیر رادیاتور از دیجیکالا بزنید.

مساحت فضای مورد نظر خود را قبل از نصب اندازه گیری کنید، همچنین قبل از نصب دیوار پشتی رادیاتور را تمیزکاری کنید.
