آبگرمکن دیواری همچنان یکی از اولین انتخاب های کارفرمایان و پیمانکاران ساختمانی جهت گرم کردن آب مورد نیاز ساختمان و یک وسیله قدیمی در سیستم گرمایشی ساختمان است.

لوله کشی آبگرمکن دیواری همانند  لوله کشی آب سرد و گرم ساختمان با جزئیات زیادی همراه است که سعی داریم در این مطلب بر اساس تجربه خود نکاتی پیرامون اجرای لوله کشی این وسیله ارائه دهیم. پس پیشنهاد می کنیم تا انتها با ما همراه باشید.

اگر نیاز به یک تاسیساتی حرفه‌ای دارید

همین حالا درخواست خود را ثبت کنید تا مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنیم

درخواست سرویسکار متخصص

مراحل اصلی لوله کشی آبگرمکن دیواری

لوله کشی آب سرد در واقع همان جریان آب شهری است که در داخل واحدها در جریان است و لوله کشی آب گرم ساختمان، محتوی جریان آب شهری است که دمای آن با آبگرمکن یا پکیج بسیار بیشتر شده است.

لوله کشی آبگرمکن دیواری شامل سه فرآیند اصلی می شود:

  • لوله کشی آب سرد و گرم
  • لوله کشی گاز
  • اجرای دودکش مناسب

ما در این مطلب تنها به بررسی لوله کشی آب سرد و گرم در این تجهیزات می پردازیم. به عبارتی لوله کشی آب آبگرمکن دیواری و اتصال لوله های آب سرد و گرم به آن را بررسی خواهیم کرد. برای اطلاع از نحوه تعمیر پکیج روی لینک مقاله بزنید.



فواصل استاندارد در نصب و لوله کشی آبگرمکن دیواری

در زمان اجرای لوله کشی آب سرد و گرم در محل آبگرمکن رعایت ابعاد و فواصل زیر توصیه می شود:

  • ارتفاع لوله کشی آبگرمکن دیواری از کف تمام شده، بین 120 تا 140 سانتی متر باشد.
  • فاصله دو لوله آب سرد و گرم آبگرمکن دیواری بوتان از یکدیگر در حدود 12 سانتی متر در نظر گرفته شود. البته این در صورتی است که لوله های غیرپلیمری باشند.
  • خط محور آبگرمکن از دیوار جانبی در حدود 30 سانتی متر باشد.
  • محل اتصال و اندازه لوله های نشان داده شده در نقشه لوله کشی آبگرمکن دیواری تقریبی است. اطلاعات دقیق شامل محل اتصال، سایز لوله آبگرمکن دیواری، اندازه اتصالات و شیرها باید بر اساس نقشه های کارگاهی تصویب شده باشد.
  • سایز لوله ها نباید از اندازه دهانه خروجی که بر روی دستگاه پیشبینی شده کوچکتر باشد.
  • حداکثر فشار کار سیستم لوله کشی آبگرمکن با توجه به اثرات ضربه و خوردگی لوله تعیین می شود. این مقدار نباید از فشار کاری لوله ها که در استانداردهای مربوط به آن آمده بیشتر باشد.
  • شیرها و اتصالات آبگرمکن دیواری بوتان باید در مکان هایی نصب شوند که برای امور تعمیر و بازرسی به راحتی در دسترس باشند. اگر می خواهید با روش لوله کشی آبگرمکن ایستاده آشنا شوید، کافیست لینک مقاله را لمس کنید.

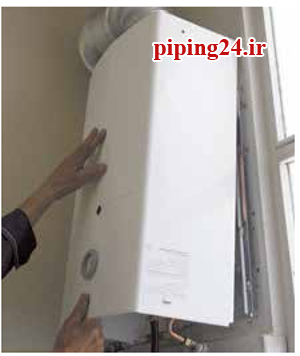

لوله کشی آبگرمکن دیواری 6



نکات تکمیلی لوله کشی آبگرمکن دیواری

  • در هنگام برقراری اتصالات نهایی نصب لوله کشی آبگرمکن دیواری به جهت درست شیر آب سرد و گرم توجه داشته باشید.
  • در اتصالات فرعی سیستم لوله کشی، نظیر اتصال لوله کشی آب سرد و گرم به آبگرمکن باید از مهره ماسوره استفاده کرد تا جدا کردن لوله ها امکان پذیر باشد.
  • خط لوله آب بهداشتی ساختمان در زمان لوله کشی آب گرمکن نباید از محل های بازشوی ساختمان مانند درها و پنجره ها عبور کند. انشعابات آب سرد و گرم ورودی و خروجی آبگرمکن بوتان باید به گونه ای باشد که در باز و بسته کردن درها و پنچره ها اختلالی ایجاد نشود.
  • اگر قرار است لوله های منتهی به آبگرمکن، از زیر سقف عبور داده شوند، بایستی در زمان اجرای لوله کشی و نصب لوله های افقی حداکثر ارتفاع در نظر گرفته شود. در صورت استفاده از سقف کاذب، پیشنهاد می شود که در هنگام لوله کشی فاصله حداقلی 7 سانتی متری لوله ها با سقف کاذب حفظ شود.
  • با توجه به استانداردهای موجود در لوله کشی ساختمان، اتصال دادن لوله آب با جنس پایه پلیمری به صورت مستقیم به خروجی آبگرمکن (ایستاده یا دیواری)، مجاز نمی باشد.
  • برای حل این مشکل، لازم است که به خروجی آبگرمکن یک لوله فلزی استانداردی به طول 18 اینچ (تقریبا معادل با 46 سانتی متر) وصل شده و سپس لوله پلیمری آب به انتهای لوله فلزی وصل شود تا مشکلی ایجاد نشود.
  • در هنگام لوله کشی آب آبگرمکن، از کار گذاشتن لوله ها در بالای دستگاه های برقی باید خودداری شود.
  • لازم است سینی مسی قطره گیر در زیر مجموعه لوله های آب قرار داده شود.
  • سازمان آب و فاضلاب کشور با استاندارهای خود مشخص کرده که لوله کشی آب سرد و گرم ساختمان نبایستی از مکان هایی همچون دودکش، کانال کولر، اتاق ترانسفورماتور، اتاق تابلوی برق و چاه آسانسور عبور کند. با توجه به این مساله، قبل از اقدام به لوله کشی آبگرمکن و سایر تجهیزات تاسیساتی، بهتر است طراحی نقشه انشعابات آب سرد و گرم به گونه ای باشد که از محل های گفته شده عبور نکند.
  • محافظت از لوله های سرباز به هنگام لوله کشی آبگرمکن اهمیت بسیاری دارد. به همین دلیل، لوله های آب را بایستی تمیز و بدون پوسته رنگ نگهداری کرد.
  • در موقع تعطیلی کار روزانه، انتهای باز لوله ها بایستی با درپوش های موقت، کرباس یا سایر مواد مناسب پوشانده شود تا با اینکار مانعی برای ورود مواد خارجی به داخل لوله و گیر کردن آنها ایجاد کرد.
  • جهت اتصال لوله های آب سرد و گرم به مجراهای ورودی و خروجی آبگرمکن دیواری ایران شرق باید از شیر قطع و وصل، لوله های رابط و واشرهای متعلق به آبگرمکن که همراه آن در جعبه محصول قرار داده شده استفاده کرد و نباید شیلنگ های لاستیکی را به دستگاه اتصال داد.
  • در صورتی می توان آبگرمکن را در مکان هایی که از لوله کشی آب گرم شوفاژ استفاده می شده استفاده کرد که از قطع بودن لوله مسیر برگشت و خروج آبگرمکن از منبع دوجداره اطمینان حاصل شود (قطع لوله سوم).
  • در لوله کشی آبگرمکن مانند سایر تاسیسات حرارتی باید به کار گذاشتن لوله ها به صورت موازی توجه کرد. این کار باعث می شود تا روند سرویس، بازرسی و عیب یابیآنها بسیار سریعتر انجام شود.
  • لوله های آب باید به فاصله ای از یکدیگر قرار داشته باشند که عایقکاری لوله آبگرمکن دیواری به طور کامل و بدون مشکل انجام شود و برای امور بازدید، سرویس و تعمیر دسترسی راحتی به شیرها فراهم شود.
  • معمولاً برای منازل مسکونی و محیط های اداری، فاصله حداقل و حداکثر بین لوله آب سرد و گرم در یک خط لوله کشی آب ساختمان، به ترتیب، 5 و 10 سانتی متر توصیه می شود که این مقدار برای لوله آبگرمکن دیواری بوتان بر پایه پلیمر است.
  • در زمان اتصال ورودی و خروجی آبگرمکن دیواری بوتان از مشترک نبودن لوله آبگرم با قطعات دیگر و نبود نقطه کور در مسیر آب گرم مصرفی اطمینان حاصل شود. منظور از نقطه کور، سمتی از لوله کشی آب گرم است که استفاده نمی شود و بر آن در پوش زده شده و هوا محبوس است.
  • به هیچ وجه در مسیر لوله کشی آبگرمکن دیواری از سه راهی به جای زانو و یک طرف در پوش استفاده نشود.
  • نصب آبگرمکن در بالای ظرفشوی و یا بالای شیر آبگرم اصلاً توصیه نمی شود. زیرا در زمان سرویس دهی دستگاه بخار حاصل از آب گرم سیستم را اکسیده و فرسود می کند.
  • توصیه می شود از لوله های آب سرد و گرم با قطر مناسب نیم اینچ و یا نمره 2 در لوله کشی آبگرمکن دیواری استفاده کنید و بدلیل استحکام بیشتر و رعایت بهداشت ترجیحا بهتر است لوله از نوع گالوانیزه باشد.
  • فاصله افقی مابین دو لوله آب سرد و گرم بدون اتصالات اضافی باشد. با مطالعه مقاله سرویس پکیج با روند بازیابی این وسیله آشنا خواهید شد.
  • توجه داشته باشید که شیر ورودی آب سرد آبگرمکن دیواری بوتان در نزدیک ترین نقطه به آبگرمکن قرار دارد و امکان تخلیه آب دستگاه در موقع سرمای زیاد و عدم استفاده از دستگاه وجود دارد.
  • طول لوله کشی آبگرمکن دیواری باید رعایت شود. به عبارتی لوله ها کوتاه یا بلند نباشد.
  • در صورت مواجه شدن با شرایط خاص و وجود احتمال یخ زدگی در هوای آزاد، حتماً نسبت به عایق کاری لوله ها اقدام شود.
  • ارتفاع آبگرمکن دیواری از زمین 130 سانتی متر است. این استاندارد در خصوص ارتفاع آبگرمکن دیواری بوتان نیز صادق است. برای آشنایی با نحوه سرویس پکیج بوتان لینک مقاله را لمس کنید.

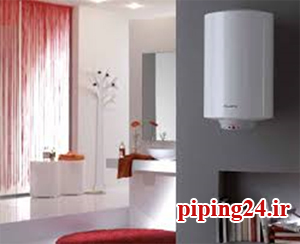

لوله کشی آبگرمکن دیواری 5

 نمایی از لوله کشی آبگرمکن دیواری برقی

عایق کاری لوله کشی آبگرمکن

برای به حداقل رساندن اتلاف انرژی، عایقکاری لوله های سیستم لوله کشی آب می تواند بهترین گزینه باشد. عایقکاری شامل آماده نمودن سطح لوله، تهیه کردن متریال با خصوصیات عایقی و نصب آنها، پوشش سیمانی یا کربناتی و یا انواع دیگر پوشش، پوشش ضد رطوبت و پوشش ضدیخبندان مطابق با نقشه لوله کشی آبگرمکن دیواری بوتان است.

در مطلب آموزش عایق کاری لوله های سرد و گرم ساختمان به تفصیل، این بخش از خدمات تاسیساتی را بررسی کرده ایم که مطالعه آن را برای شما عزیزان توصیه می کنیم.

توجه داشته باشید که پیش از عایقکاری، چک و آزمایش لوله ها از نظر تست فشار و آب بندی لازم است. عایقکاری لوله کشی آبگرمکن تا دو طرف مهره ماسوره ها و فلنج ها ادامه پیدا می کند و در آنجا با رعایت تمیزی و نظم به عایق خمیری ختم می شود.

دقت کنید که مهره ماسوره و فلنج عایق کاری نمی شوند. همچنین عایق کاری انشعابات لوله روکار، شیرها و لوازم بهداشتی ضروری نیست.

گزارش توصیفی و تصویری یکی از پروژه های مرتبط با آبگرمکن را در لینک جابجایی آبگرمکن برقی دیواری در میدان سپاه می توانید مشاهده کنید.



اتصال آبگرمکن به سیستم لوله کشی آب گرم و سرد ساختمان

  • محل وصل شدن اتصالات لوله آب سرد و لوله آب گرم به آبگرمکن به ترتیب در سمت راست و چپ قسمت پایین سیستم گرمایشی است.
  • جهت قطع کردن و وصل نمودن جریان آبگرمکن بایستی یک شیر ربع گرد به دهانه خروجی لوله آب سرد روی دیوار وصل کنیم.

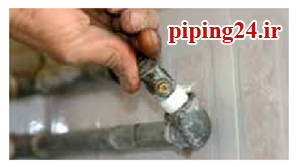

لوله کشی آبگرمکن دیواری 8

نصب شیر ربع گرد در مجاورت دیوار

  • توجه داریم که جنس لوله ها برای اتصال لوله های آب سرد و گرم بایستی از مس باشد. همچنین برای اتصال لوله مسی به شیر و رگلاتور آبگرمکن از واشر پلاستیکی استفاده می کنیم.

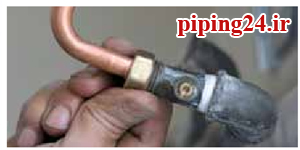

لوله کشی آبگرمکن دیواری 9

لزوم استفاده از واشر پلاستیکی در محل اتصال

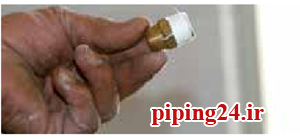

  • پیش از اتصال لوله مسی مخصوص لوله آب گرم دستگاه، از یک مغزی برنجی نیم اینچی که دو سر دنده کوتاه و بلند دارد، استفاده می کنیم. توجه داریم که سردنده بلند با بهره گرفتن از نوار تفلون به زانویی لوله آب گرم روی دیوار وصل می گردد.

لوله کشی آبگرمکن دیواری 11

  • جهت اتصال لوله مسی به سر دنده کوتاه مغزی برنجی ورودی آبگرمکن دیواری و مغزی خروجی آبگرمکن مطابق شکل های زیر عمل می کنیم. بدین صورت که مهره برنجی نیم اینچی، واشر فلزی و واشر فیبری یا لاستیکی مخصوص را از روی بخش صاف لوله مسی عبور می دهیم. در گام بعد، اقدام به محکم کردن مهره های برنجی در محل اتصال می نماییم.

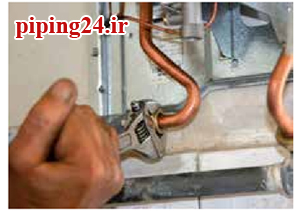

لوله کشی آبگرمکن دیواری 12

محکم کردن مهره برنجی در محل اتصال به آبگرمکن

دقت کنید که بستن مهره های برنجی را در وهله اول با دست و سپس با آچار فرانسه انجام می دهیم.در صورت نیاز به تهیه آچار فرانسه، مطلب راهنمای خرید بهترین سایز و مارک آچار فرانسه را از دست ندهید.

به منظور جلوگیری از پیچیده شدن لوله مسی حول محور اصلی لوله و تغییر شکل آن، از دو عدد آچار مطابق شکل زیر استفاده می کنیم:

  • بعد از باز کردن شیر تغذیه دستگاه، آن را از نظر آب بند بودن محل اتصال چک می کنیم و چنانچه نشتی مشاهده شود، در اسرع وقت اقدامات لازم را برایرفع نشتیانجام می دهیم.

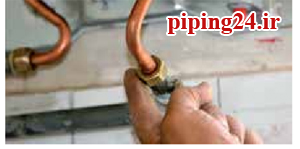

لوله کشی آبگرمکن دیواری 13

بررسی وجود یا عدم وجود نشتی

  • اگر لوله های مسی همراه آبگرمکن نباشد. می توانیم از واشر مخصوص و شیلنگ های فشار قوی مخصوص بهره ببریم.

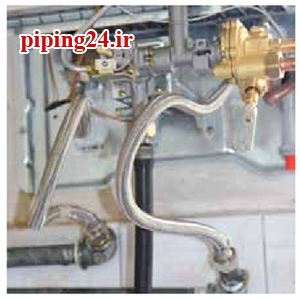

لوله کشی آبگرمکن دیواری 14

تصویری از لوله کشی پکیج دیواری با شیلنگ های فشار قوی مخصوص

در انتها بعد از باز کردن شیر فلکه اصلی و شیر قطع و وصل آبگرمکن، آب سرد از طریق ورودی آبگرمکن دیواری بوتان به داخل لوله های مارپیچی کویل دور تبادل کننده حرارت جریان یافته و بعد از عمل هواگیری، کویل آبگرمکن پر از آب می شود.

پس از اتمام کار لوله کشی آب دستگاه آبگرمکن دیواری، مسیر لوله های آب سرد و گرم متصل به آن از نظر وجود یا عدم وجود نشتی کنترل می شود.

ممکن است پس از مدتی رسوبات در آبگرمکن دیواری مشاهده کنید. به مطلب چگونه آبگرمکن دیواری را رسوب زدایی بکنیم مراجعه نمایید تا با نکاتی در این خصوص آشنا شوید. علاوه بر این یکی از راه های بسیار موثر برای حذف رسوبات در آبگرمکن نصب رسوب گیر است.

در مطلب راهنمای خرید بهترین رسوب گیر پکیج و آبگرمکن در خصوص ویژگی های بهترین رسوب گیر آبگرمکن توضیحات ارزمشندی را ارائه داده ایم.

اگر قصد خرید آبگرمکن دارید بر روی لینک خرید آبگرمکن دیواری از سایت دیجیکالا بزنید و مدل های متفاوت آن به همراه قیمت را مشاهده و با یکدیگر مقایسه کنید.



جمع بندی

به عنوان یک تیم تاسیسات تخصصی، شاهد موارد متعددی بوده ایم که به علت عدم رعایت نکات اجرایی و حداقل های ایمنی در لوله کشی آبگرمکن های دیواری، صاحبان منازل و محیط های کاری متحمل هزینه های سرسام آوری شده بودند.به همین دلیل، توصیه اکید داریم که لوله کشی آبگرمکن دیواری واحدهای خود را از یک لوله کش و سرویسکار ماهر و با تجربه بخواهید.

نصب و لوله کشی آبگرمکن دیواری یکی از ده ها خدمات ما در مجموعه تاسیسات 24 ساعته است که همراه با گارانتی تضمین کیفیت انجام می شود.

بنابراین شما می توانید در صورت نیاز به متخصص برای نصب، لوله کشی و راه اندازی آبگرمکن دیواری منزل خود همین حالا فرم درخواست سرویسکار متخصص را پر کرده یا با شماره های داخل سایت تماس بگیرید.

منبع

راهنمای تصویری مراحل مختلف لوله کشی آبگرمکن دیواری که در ادامه این مطلب آمده است، از کتاب "نصب و راه اندازی آب گرم کن دیواری، شاخه کاردانش، گروه تحصیلی مکانیک، زیر گروه تاسیسات" استخراج شده است.
