نحوه نصب و سیم کشی آیفون تصویری تکنما

در این مطلب قصد داریم تا شما را با نحوه نصب و سیم کشی آیفون تصویری تکنما آشنا کنیم.

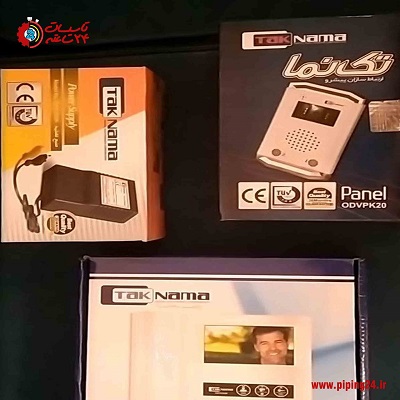

شرکت ارتباط سازا پیشرو تک نما یکی از برندهای معتبر داخلی است که در زمینه طراحی و تولید در بازکن های صوتی و تصویری دیجیتال فعالیت می کند.

این شرکت در سال 1385 اولین سری از محصولات خود را با نام تجاری تک نما وارد بازار کرده است، که یکی از آن ها در بازکن تصویری رنگی دیجیتال تک نما می باشد.

از جمله قابلیت های آیفون های تصویری دیجیتال تک نما می توان به موارد زیر اشاره کرد:

• منوی کاملاً فارسی
• قابل تجهز به سیستم اینترکام
• قابلیت ارتباط مستقیم با نگهبان
• امکان انتقال زنگ یا transfer
• قابلیت ضبط اتوماتیک تصویر دوربین در مدل حافظه دار
• با توان مشاهده دو دوربین
• امکان تنظیم نوع ملودی
• قابلیت باز کردن درب عابر رو
• توانایی باز و بسته نمودن درب پارکینگ
• قابلیت بی صدا یا حالت استراحت
• امکان خاموش و روشن نمودن دستگاه

در کنار تمام این امکانات فوق العاده که در آیفون های تصویری تک نما مشاهده می کنیم، نصب و سیم کشی این وسیله به نسبت سایر مدل همچون سیم کشی و نصب آیفون تصویری سیماران بسیار متفاوت است.

به همین دلیل ما تصمیم گرفتیم راهنمای جامعی در خصوص نصب و سیم کشی آیفون تصویری تک نما برای شما آماده کنیم.

نقشه سیم کشی آیفون تصویری تکنما

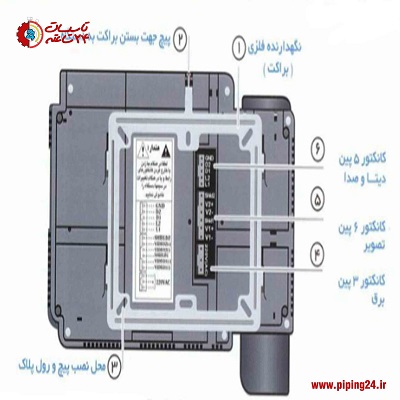

اگر شما هم پشت مانیتور آیفون تک نما را مشاهده کرده باشید، حتماً از دیدن نقشه سیم کشی متفاوت آن و تعداد زیاد پورت های مخصوص اتصالات آیفون متعجب شده اید.

همانطور که در تصویر فوق مشاهده می کنید، سه دسته کانکتور یا اتصال در تعداد متفاوت در پشت پنل مانیتور آیفون تصویری تکنما قرار گرفته اند:

• اتصال 5 پین مخصوص تبادل اطلاعات یا دیتا و صدا
• اتصال 6 پین مخصوص انتقال تصویر
• اتصال 3 پین برای تامین برق مانیتور

این سه بخش از مهمترین قسمت های سیستم سیم کشی و ارتباطات آیفون تصویری تک نما هستند، که در ادامه روش اتصال آن ها را به شما آموزش می دهیم.

اما قبل از آن توجه داشته باشید که از تمام کانکتورهای 6 پین برای انتقال تصویر در آیفون تصویری تک نما استفاده نمی شود.

به بیانی دیگر، اصل مدار سیم کشی آیفون تصویری تک نما به این صورت است که برای یک ساختمان تک واحده که تنها به یک پنل دم درب ساختمان وصل شده، از یک اتصال 5 پین و تنها سه عدد از پین های کانکتور 6 پین استفاده می شود.

در این حالت کانکتور 5 پین مسئول انتقال دیتا و صدا بین پنل خارجی و مانیتور بوده و سوکت 3 سیم یا 3 پین برای انتقال تصویر بین دو پنل و یا یک پنل و یک دوربین مدار بسته بکار گرفته می شود.

در نتیجه اگر شما تنها یک عدد پنل دم درب ساختمان داشته باشید، 3 پین از اتصال 6 سوکت شما خالی می ماند.

علاوه بر این شما با کمک این تصویر می توانید با نحوه سیم کشی و نصب آیفون تصویری تک نما در اتصال به جک برقی پارکینگی و دزدگیر آشنا شوید.

نمونه ای که ما در فیلم نحوه نصب آیفون تصویری یک طبقه مورد بررسی قرار داده ایم، آیفون تصویری تک نما است. برای مشاهده این فیلم لینک مربوطه را لمس کند.

نحوه سیم کشی آیفون تصویری تک نما به یک پنل و مانیتور

برای اینکه بتوانید سیم کشی آیفون تک نما را انجام دهید، لازم است تا ابتدا با نام اتصالات در پشت پنل آشنا شوید.

• کانکتور 5 پین

گفتیم که کانکتور 5 پین در پشت مانیتور آیفون تک نما مسئول انتقال داده و صدا است، که 5 عدد سیم به رنگ بندی زیر به آن متصل می شوند:

• سیم قرمز به ورودی GDN
• سیم آبی رنگ به ورودی D2
• سیم زرد رنگ به ورودی D1
• سیم سفید رنگ به ورودی L2
• سیم قهوه ای رنگ به ورودی L1

در پنل خارجی آیفون تصویری تک نما کانکتور 5 پین دقیقاً با همین مشخصات وجود دارد. بنابراین باید تمامی این سیم ها به صورت متناظر به اتصال پنل دم درب ساختمان وصل شوند.

• کانکتور 6 پین

در زمان سیم کشی آیفون تصویری تک نما اگر دو عدد پنل در قسمت خروجی ساختمان داشته باشیم، هر 6 پین زیر در این کانکتور مورد استفاده قرار می گیرد. نام این اتصالات به قرار زیر است:

• ورودی سیم اول محافظ یا shield 1
• ورودی سیم اول مثبت تصویر
• ورودی سیم اول منفی تصویر
• ورودی سیم دوم محافظ یا shield 2
• ورودی سیم دوم مثبت تصویر
• ورودی سیم دوم منفی تصویر

اما در صورتی که فقط یک پنل در خارج از ساختمان باشد، 3 پین آن بلااستفاده و خالی باقی می ماند.

• کانکتور 3 پین

در آیفون تصویری تک نما، مانیتور دستگاه برق خود را از اتصال مستقیم به جریان 220 ولت شهری دریافت می کند.

بنابراین به یک اتصال سه پین در پشت مانیتور نیاز دارد تا سه سیم مثبت، منفی و ارت بتوانند وارد دستگاه شوند.

برای سیم کشی آیفون تصویری تک نما به صورت زیر عمل کنید:

1. کابل سه رشته ای برق 220 ولت را به اتصل سه پین در پشت مانیتور تک نما وصل کنید.
2. برای برقراری ارتباط بین پنل های آیفون تصویری تک نما ما به 8 رشته سیم نیاز داریم، که 5 عدد از آن ها برای انتقال صدا و اطلاعات و 3 عدد از آن ها برای انتقال تصویر آیفون کاربرد دارند.
3. پنج رشته سیم را به ترمینال های L1، L2، D1، D2 و GDN مانیتور داخل واحد وصل کرده و به ورودی مشابه در پشت پنل خارجی از ساختمان اتصال دهید.
4. سه رشته سیم دیگر به ترمینال هایVIDEO1+ ، VIDEO1 – و SHIELD1 در مانتیور داخل ساختمان وصل کرده و سپس آن ها را به همان ورودی های VIDEO1+ ، VIDEO1 – و SHELD در پشت پنل خارجی ساختمان اتصال دهید.
5. توجه داشته باشید که ورودی SHELD در پنل خارجی قرار است به پوسته کابل وصل شود.

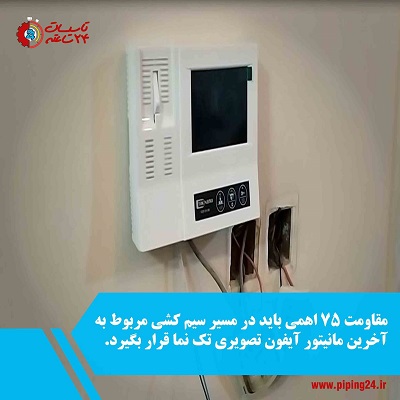

6. در نهایت لازم است تا یک مقاومت 75 اهمی بین سیم های ویدئو آخرین طبقه ساختمان لحیم شود. این مقاومت فقط به سیم های ویدئو در مانیتور آخرین طبقه ساختمان اتصال داده می شود.
7. اکنون نوبت به اتصال ترانس و قفل بازکن به سیم کشی آیفون تک نما می رسد، برای این منظور دو رشته سیم DoorLook1 و DoorLook2 را به شکل مستقیم به رله در بازکن وصل کنید.
8. در ادامه ترمنیال منفی ترانس تغذیه را به رله و ترمینال مثبت آن را به قفل بازکن متصل کنید.
9. در نهایت رله درب بازکن آیفون تصویری تک نما را با کمک یک رشته سیم به نام ترمینال ND به قفل بازکن وصل کنید.

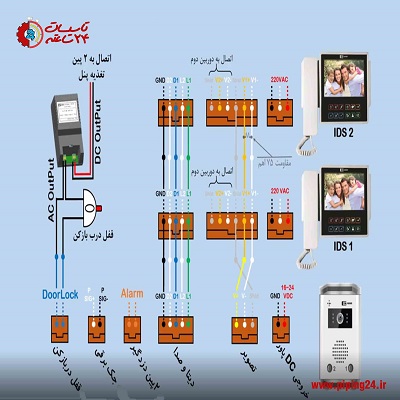

نحوه سیم کشی آیفون تصویری تک نما به یک پنل دو مانیتور

اساس طراحی و نقشه سیم کشی آیفون تصویری تک نما به این صورت است که مطابق نقشه زیر یک پنل را به دو مانیتور در داخل ساختمان اتصال دهیم.

اگر شما هم از دو مانیتور تک نما به همراه یک پنل دم درب ساختمان استفاده می کنید، بر اساس روش زیر می توانید آیفون را سیم کشی و نصب نمایید:

1. به هر مانیتور در داخل ساختمان سه رشته سیم به منظور تامین برق دستگاه به اتصال 3 پین وصل کنید.
2. پنج رشته سیم را به صورت مشترک یا سری به مانیتورهای اول و دوم در ساختمان اتصال دهید. برای این منظور باید سیم ها را به ترمینال های L1، L2، D1، D2 و GDN در پشت هر دو مانیتور وصل کنید.
3. برای برقراری تصویر در مانیتورها سه رشته سیم دیگر را به ترمینال هایVIDEO1+ ، VIDEO1 – و SHIELD1 به صورت سری به مانتیورها وصل کنید.
4. در ادامه برای برقراری ارتباط بین مانتیورها و پنل خارج از ساختمان پنج رشته سیم صدا و دیتا را به همراه سه رشته سیم تصویر باز هم به صورت سری به کانکتور پشت پنل خارجی اتصال دهید.

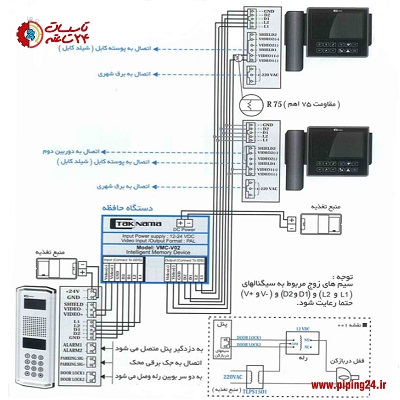

5. اگر قرار است کارت حافظه داخلی را هم در آیفون تصویری تک نما نصب کنید، کافیست بر اساس نقشه فوق تمامی سیم ها را به ورودی کارت حافظه متصل کرده و خروجی کارت حافظه را به پنل وصل کنید.
6. برای برقراری ارتباط بین آیفون تصویری تک نما با درب بازکن و ترانس تغذیه لازم است تا از پنل خارجی دو رشته سیم DoorLook1 و DoorLook2 را به رله در بازکن اتصال دهید.
7. ترمینال منفی ترانس را به رله و ترمینال مثبت ترانس را به قفل باز کن وصل نمایید.
8. در انتها رله درب بازکن از طریق یک رشته سیم ترمینال ND به قفل بازکن وصل می شود.

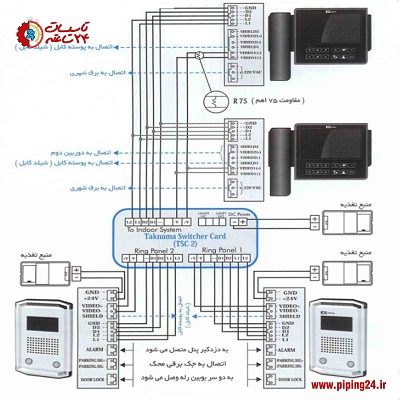

نحوه نصب و سیم کشی آیفون تصویری تک نما با دو پنل در خارج از ساختمان

در ساختمان هایی که بزرگ هستند و نیاز به دو پنل خارجی دارند، می توان در زمان نصب آیوفن تصویری تک نما از دو پنل استفاده کرد.

در این صورت طریقه سیم کشی آیفون کمی متفاوت می شود، چرا که لازم است از قطعه ای به نام سوئیچر برای برقراری ارتباط بین مانیتورها و پنل ها کمک گرفت.

تمام روند سیم کشی آیفون تصویری تک نما با دو پنل خارجی شبیه به روشی است که برای سیم کشی آیفون تصویری با دو مانیتور داخلی گفتیم.

با این تفاوت که حالا باید سیم های مشترک دو مانیتور داخل واحدها را ابتدا به سوئیچر وارد کرده و سپس از آنجا دو خروجی به دو پنل جلوی درب ساختمان وصل می شوند.

توجه داشته باشید که بعد از اتصال کامل سیم ها باید پایه های مثبت و منفی سوئیچر را به ترانس تغذیه اتصال دهیم.

همچنین فراموش نکنید که در سیم کشی آیفون تصویری تک نما به دو پنل نیز لازم است تا یک مقاومت 75 اهمی در مدار سیم کشی تصویر آخرین مانیتور لحیم شود.

در نهایت سیم کشی ترانس و قفل بازکن آیفون تصویری تک نما به همان شیوه ای است که در خصوص سیم کشی با یک پنل گفتیم.

برای اطلاع از هزینه و دستمزد نصب آیفون تصویری لینک مقاله را لمس کنید.

طریقه سیم کشی جک پارکینگ به در بازکن آیفون تصویری تکنما

همانطور که در بخش قابلیت های آیفون تصویری تک نما اشاره کردیم، این محصول می تواند درب پارکینگ را نیز باز و بسته کند.

برای اتصال آیفون تصویری تک نما به درب بازکن پارکینگ باید ترمینال های PARKING.SIG+ و PARKING.SIG- موجود در پنل خارجی و جک برقی درب پارکینگ را به یکدیگر اتصال دهید.

البته این روش از اتصال که گفتیم مختص جک برقی مارک محک است، در غیر این صورت باید از ماژول رابط بین پنل خارجی و جک برقی استفاده شود.

نحوه نصب آیفون تصویری تک نما مدل VDP-D43

یکی از سری محصولات کلاس D آیفون تصویری تکنما مدل vdp-d43 است. این محصول دارای ظاهری کاملاً مستطیل شکل بوده و گوشی آن کمی بزرگ تر از مدل های دیگر است.

روش نصب و سیم کشی آیوفن تصویری تکنما مدل vdp-d43 کاملاً شبیه به نمونه ای است که پیش از آن در موردش صحبت کردیم.

با این تفاوت که این محصول حافظه داخلی و خارجی برای ثبت تصاویر ندارد. اما با این حال می توانید آن را به جک برقی پارکینگی وصل کرده و بدون نیاز به ریموت کنترل درب پارکینگ را باز و بسته کنید.

جمع بندی:

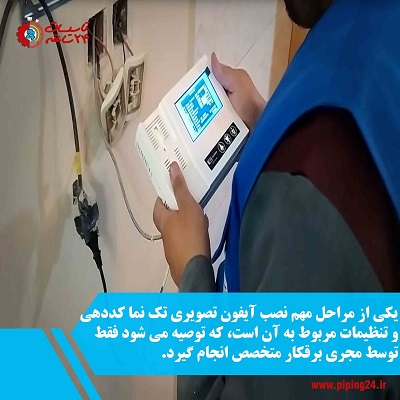

نصب آیفون تصویری تک نما به دلیل پیچیدگی هایی که دارد و همچنین نیاز به تنظیم کد در دستگاه بهتر است توسط مجری نصاب حرفه ای صورت بگیرد.
