نحوه سیم کشی و نصب آیفون تصویری سیماران به همراه نقشه و فیلم

در این مطلب با نحوه سیم کشی و نصب آیفون تصویری سیماران به همراه نقشه آن با شما همراه هستیم.

درب بازکن های تصویری سیماران به عنوان یکی از معروف ترین برندهای آیفون تصویری در ایران شناخته می شوند.

شرکت سیماران آیفون های تصویری خود را در چهار مدل فراز، فروز، فرداد و مشهورترین آن ها، یعنی مدل فوژان طراحی و تولید کرده است.

درب بازکن های تصویری سیماران با قابلیت های متنوعی ساخته شده اند، که از آن جمله می توان به موارد زیر اشاره کرد:

• آیفون تصویری تک واحدی سیماران
• آیفون های تصویری کدینگ سیماران
• آیفون های تصویری سیماران همراه با سوئیچر داخلی
• آیفون های تصویری سیماران همراه با سوئچر خارجی
• آیفون های تصویری سیماران با قابلیت اتصال به وای فای

به دلیل محبوبیت بالای این محصول تصمیم داریم تا در ادامه شما را با نحوه سیم کشی و نصب انواع مدل های آیفون های تصویری سیماران آشنا کنیم.

راهنمای نصب آیفون تصویری سیماران مدل فوژان

آیفون تصویری فوژان یکی از قدیمی ترین مدل های این برند می باشد که پنل های آن به صورت قطعه قطعه است، پس شما می توانید آیفون تصویری سیماران مدل فوژان را در طرح های عموی و افقی نصب کنید.

این مدل همچنین می تواند به درب بازکن های مغناطیسی که توسط کارت باز می شوند، نیز مجهز شود.

در ادامه مراحل مختلف نصب و سیم کشی آیفون تصویری سیماران مدل فوژان را برای شما توضیح می دهیم:

مرحله اول: نصب قوطی توکار پنل آیفون

اولین کاری که باید برای نصب آیفون تصویری فوژان انجام دهید این است که به منظور نگهداری پنل خارجی بر روی دیوار دم درب ساختمان، قوطی توکار مخصوص این مدل را نصب کنید.

به همین دلیل لازم است تا شما را با انواع قوطی های توکار پنل فوژان آشنا کنیم:

• قوطی توکار یک قطعه مخصوص آیفون تصویری فوژان که ارتفاع آن 30 سانتی متر بلندتر از نوع صوتی این محصول می باشد.
• قوطی توکار دو قطعه
• قوطی توکار سه قطعه

شما می توانید با توجه به افقی یا عمودی بودن شکل نصب پنل و ارتفاع یا بلندی آن این قوطی ها را به یکدیگر متصل کنید و در داخل دیوار قرار دهید.

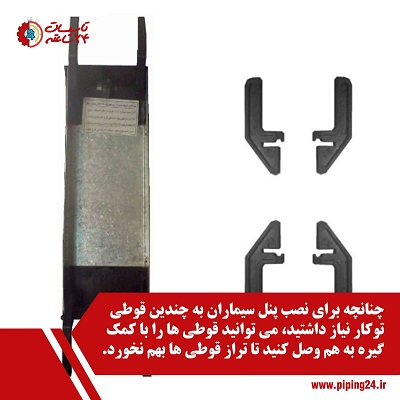

برای اتصال دو یا سه قاب از قوطی های توکار فوژان می توانید از رابط قوطی توکار استفاده کرده و سیم های آیفون را از سوراخ میانی آن عبور دهید.

برای نصب قوطی توکار پنل فوژان به صورت زیر عمل کنید:

1. قبل از اینکه قوطی را در داخل دیوار قرار دهید، ابتدا محل ورود سیم ها را از قسمت کف و دیوارهای جانبی قوطی جدا کنید.
2. اگر پنل آیفون تصویری شما بیش از سه قطعه یا ماژول است، ابتدا رابط پلاستیکی را بر روی قاب توکار وصل نمایید.
3. بهترین ارتفاعی که می توانید قوطی توکار آیفون فوژان را نصب کنید، 145 سانتی متر از سطح زمین و به صورت کاملاً تراز با دیوار است.
4. فراموش نکنید که نصب پنل و قوطی توکار مربوط به آن باید پس از اتمام نمای ساختمان انجام شود.
5. برای اینکه بتوانید قوطی های چند قطعه را به صورت کاملاً تراز در کنار هم قرار دهید، از گیره های مخصوص همین کار کمک گرفته و گیره ها را به قوطی توکار وصل کنید.
6. در اتنها باید با گچ دور قوطی را به خوبی پوشش داده و گیره ها را خارج کنید.

مرحله دوم: نصب پنل و بارانگیر آیفون تصویری فوژان

طراحی پنل خارجی آیفون تصویری فوژان به صورتی است که زهواری تقریباً صاف و محکم اطراف قاب پنل را احاطه کرده که در اصطلاح بارانگیر پنل محسوب می شود.

با کمک بارانگیر، پنل شما از نفوذ آب باران در امان خواهد بود. برای اینکه پنل فوژان و بارانگیر آن را به درستی در جای خود نصب کنید، بر اساس مراحل زیر اقدام نمایید:

1. پیچ انتهای پنل ماژول ها را با کمک آچار آلن باز کنید، البته نه تا حدی که پیچ تا انتها باز شود. اگر قصد تهیه آچار آلن را دارید، مقاله راهنمای خرید بهترین آچار آلن برای شما مفید خواهد بود.
2. بعد از باز کردن پیچ، باید انتهای پنل را به شکلی به سمت بالا فشار دهید که خار مربوط به آن آزاد شده و پنل بیرون بیاید.
3. صفحه شستی حاوی دکمه های پنل و قاب بارانگیر را بر روی قوطی توکار قرار داده و سپس با کمک دو عدد پیچ خودکار صفحه شستی را به قوطی توکار وصل کنید.
4. اگر می خواهید اتصال شما محکم تر باشد، می توانید از پیچ و رول پلاک به جای پیچ خودکار برای بستن پنل و بارانگیر کمک بگیرید.
5. نباید پیچ ها را بیش از حد معمول سفت کنید، در غیر این صورت صفحه شاستی خم بر داشته و کلیدها به سمت پایین متمایل می شوند.
6. در انتها باید به منظور پیشگیری از نفوذ آب به داخل پنل، دور تا دور آن را با چسب آکواریوم بپوشانید.

برای تهیه چسب آکواریوم یکی از لینک های خرید چسب آکواریوم از باسلام و یا خرید چسب آکواریوم از ایسام را لمس کنید.

مرحله سوم: سیم کشی آیفون تصویری فوژان

قبل از اینکه نحوه سیم کشی آیفون تصویری سیماران مدل فوژان را توضیح دهیم، لازم است تا رنگ بندی سیم ها و اتصالات آن را بیان کنیم.

• اتصالات در پنل های قدیمی و جدید فوژان

در پنل های قدیمی آیفون های فوژان از یک کانکتور 7 پین برای اتصال سیم های آیفون استفاده می شد:

• سیم سبز برای انتقال صدا، فرمان زنگ به مانیتور و فرمان به درب بازکن
• سیم بنفش مخصوص اتصال منفی
• سیم قرمز مخصوص اتصال مثبت برای تامین برق پنل
• سیم قهوه ای مخصوص سیگنال تصویر
• سیم زرد و آبی مثبت و منفی برای تغذیه 12 ولتی مدار صورت و دوربین
• سیم مشکی یا Call مخصوص سر مشترک بین شاستی های زنگ پنل
• L1 و L2 کانکتور خروجی برای باز کردن قفل

اما در پنل های جدیدتر آیفون تصویری سیماران مدل فوژان تنها از یک ترمینال برای تمام اتصالاتی که در قسمت فوق گفتیم، استفاده شده است.

همچینن در مدل های جدیدتر این محصول امکان تنظیم صدای بلندگو و میکروفن پنل با استفاده از پتانسیومتر SPK و MIC قابل انجام است.

در صورتی که لامپ پشت پنل فوژان شما از نوع نئون است، نباید برق آن از قسمت DC تامین کنید، در غیر این صورت با قطع و وصل شدن برق اصلی، محافظ تغذیه دستگاه عمل کرده و تغذیه روشن نمی شود.

اما چنانچه نوع لامپ پشت پنل آیفون فوژان شما از نوع لامپ های ال ای دی است، می توانید برق آن را از قسمت DC دریافت کنید.

• اتصالات مانیتور آیفون فوژان

در پشت پنل داخلی یا همان پنل مانیتور آیفون تصویری فوژان قرار است یک سیم رابط با تعدادی اتصالات وصل شود:

• ترمینال شماره یک: سیم قرمز رنگ برای انتقال صدا، فرمان زنگ به مانیتور و فرمان درب بازکن به پنل
• ترمینال شماره 2: سیم آبی رنگ مخصوص اتصال منفی
• ترمینال شماره 3: سیم زرد رنگ مخصوص اتصال مثبت برای تغذیه پنل
• ترمینال شماره 4: سیم سفید رنگ مخصوص ارسال سیگنال تصویر

با این توصیفات مشخص می شود که سیم کشی آیفون تصویری سیماران مدل فوژان یک واحده بدون سوئیچر، دارای 4 عدد ترمینال و به قولی چهار سیمه است.

همانطور که ملاحظه می کنید، ترمینال شماره یک در آیفون تصویری فوژان 3 نقش مهم در آیفون از جمله انتقال صدا، فرمان زنگ به مانیتور و فرمان مبنی بر درب باز کردن را به عهده دارد.

بنابراین ترمینال شماره یک فوژان دارای سه سطح ولتاژ متفاوت از هم می باشد:

• انتقال صدای زنگ: ولتاژ صفر ولت
• مکالمه: ولتاژ 8 الی 10 ولت
• فرمان باز کردن قفل: ولتاژ 12 ولت

اگر قرار است آیفون تصویری فوژان را برای ساختمان تک واحده نصب کنید، باید جامپرهای پشت مانیتور دستگاه را در حالت ON یا روشن قرار دهید.

برای سیم کشی آیفون فوژان باید از سیم های فویل دار با سطح مقطع 0/6 استفاده کنید تا ایجاد نویز در تصویر به حداقل برسد.

اما اگر قرار است فاصله بین پنل های آیفون تصویری سیماران مدل فوژان بیش از 50 متر باشد، بهترین انتخاب سیم اکوکسیال یا آنتن است.

در این حالت مغزی سیم اکوکسیال را به پین 4 در پنل و مانیتور و شیلد آن را به پین شماره 2 در پنل و مانیتور اتصال می دهیم.

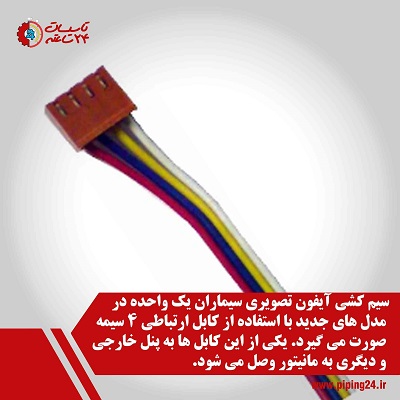

در صورتی که مایلید با کمک فیلم با طریقه نصب و سیم کشی آیفون تصویری یک واحده بیشتر آشنا شوید، فیلم نحوه نصب آیفون تصویری یک طبقه را از دست ندهید.

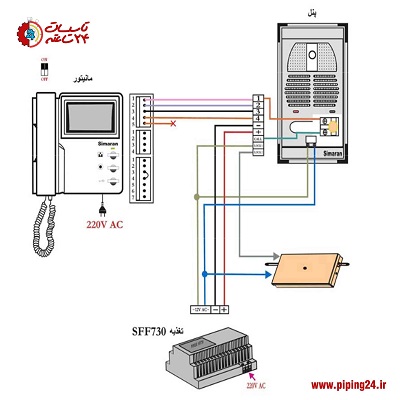

نقشه سیم کشی آیفون تصویری سیماران تک واحدی یا یک طبقه

در این قسمت شما را با نقشه سیم کشی آیفون تصویری سیماران مدل فوژان و تک واحدی آشنا می کنیم.

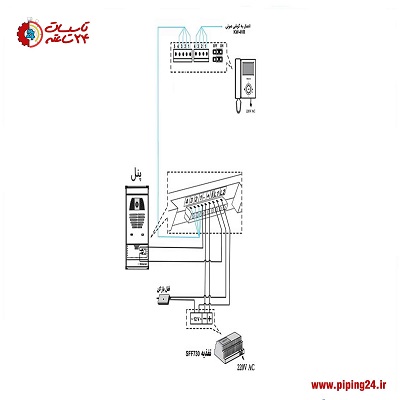

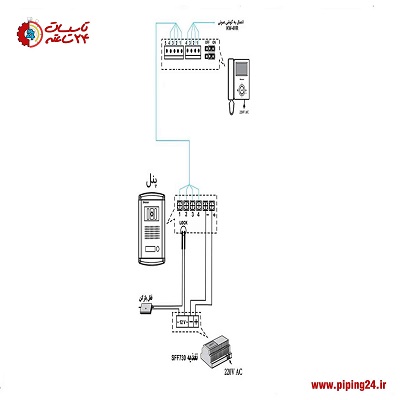

همانطور که در تصویر زیر می بینید، برای ساختمان های تک واحده یا یک طبقه از سویچر داخلی در مدار سیم کشی آیفون تصویری سیماران خبری نیست.

همچنین در تصویر مشخص است که برای اتصال سیم ها فقط از سوکت 5 پورت بر روی مانیتور استفاده شده و از آنجا که آیفون تصویری ما بدون سوئچر است، پورت پنجم خالی می ماند.

ترانس تغذیه آنتن تصویری سیماران توسط سیم از مثبت و منفی بر روی پنل خارجی به کانکتور مثبت و منفی بر روی تغذیه وصل شده و برق 12 ولت AC به آن وارد می شود.

برای سیم کشی درب بازکن آیفون کافیست یک ورودی از 12 ولت AC به این قطعه اتصال داده و از طریق سیم به قفل وصل شود.

بنابراین در آیفون های تصویری سیماران مدل فوژان برق پنل از طریق ولتاژ ورودی به خود پنل تامین می شود.

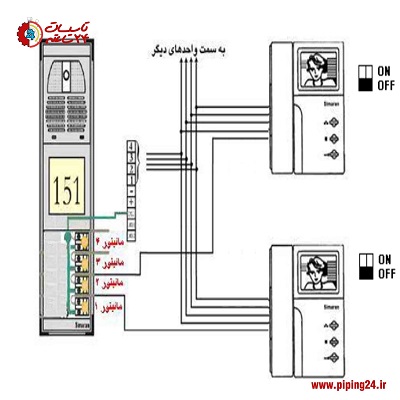

نحوه نصب آیفون تصویری سیماران دو طبقه

برای ساختمان های بیش از یک طبقه یا یک واحد تا حداکثر 4 واحد یا 4 طبقه از آیفون های تصویری سیماران مجهز به سوئیچر داخلی کمک گرفته می شود.

نقش سوئیچر در آیفون های تصویری سیماران این است که زنگ های طبقات مختلف ساختمان را از هم جدا کرده و صدا و تصویر پنل های مربوط به تنها یک واحد را به هم مرتبط می کند.

اگر آیفون تصویری سیماران شما دو طبقه ای باشد، بنابراین مجهز به سوئیچر داخلی بوده و در پشت پنل آیفون جای سوکت 5 پورت آن مشخص است.

همچنین کلید ON/ OFF در پشت پنل قرار دارد که می توانید از آن برای روشن و خاموش کردن سوئیچر کمک بگیرید.

در آیفون تصویری سیماران همراه با سوئیچر داخلی چهار سیم قرمز، آبی، زرد و سفید در بین تمام واحدها مشترک بوده و فقط سیم قهوه ای است که به عنوان سیم زنگ از هر واحد به پنل کشیده می شود.

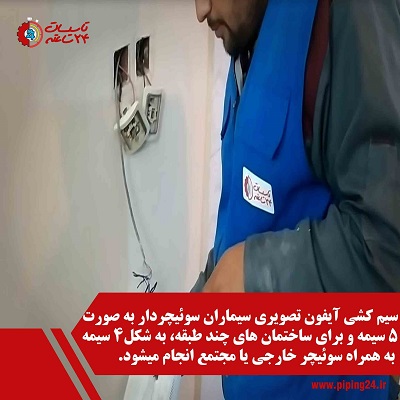

در نتیجه سیم کشی این مدل از آیفون سیماران با کمک 5 سیم صورت می گیرد. اتصالات و رنگ سیم ها در این مدل به صورت زیر است:

• ترمینال شماره یک: سیم قرمز رنگ برای انتقال صدا و فرمان درب بازکن به پنل
• ترمینال شماره 2: سیم آبی رنگ مخصوص اتصال منفی
• ترمینال شماره 3: سیم زرد رنگ مخصوص اتصال مثبت برای تغذیه پنل
• ترمینال شماره 4: سیم سفید رنگ مخصوص ارسال سیگنال تصویر
• ترمینال شماره 5: سیم قهوه ای رنگ مخصوص سیم زنگ

برای نصب و سیم کشی آیفون تصویری سیماران همراه با سویچر داخلی باید تمام مراحل گفته شده برای پنل قوطی توکار پنل آیفون را انجام داده و بعد از آن به برقراری ارتباط بین پنل ها اقدام کنید.

برای این منظور سیم های قرمز، آبی، زرد، سفید و قهوه ای را توسط سوکت 5 سیم خود از مانیتور داخل واحد به پنل جلوی درب ساختمان وصل کنید و جمپر پشت مانیتور را در حالت OFF قرار دهید.

سپس ترمینال های AC و DC را بر اساس نقشه از پنل به منبع تغذیه و قفل بازکن اتصال دهید تا نصب آیفون به اتمام برسد.

جهت اطلاع از قیمت حدودی نصب و سیم کشی آیفون تصویری سیماران مقاله هزینه و دستمزد نصب آیفون تصویری را مطالعه کنید.

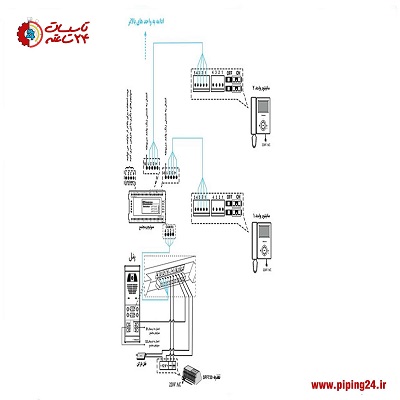

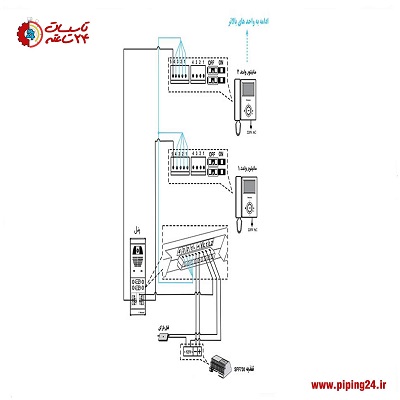

نقشه سیم کشی آیفون تصویری سیماران دو واحدی

برای اینکه توضیحات داده شده در قسمت فوق را بهتر درک کنید، نقشه سیم کشی آیفون تصویری سیماران دو واحدی را برای شما قرار داده ایم:

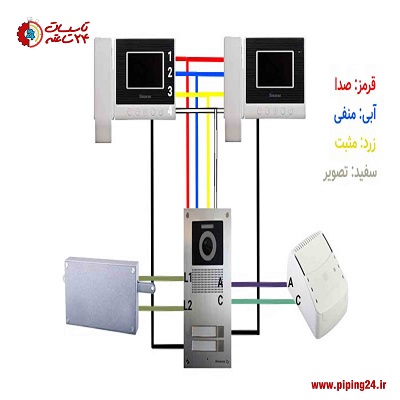

همانطور که ملاحظه می کنید، چهار سیم اصلی در بین دو مانیتور و پنل دم درب ساختمان مشترک بوده و فقط سیم مربوط به زنگ، که در این تصویر با رنگ مشکی مشخص شده، برای هر مانیتور جداگانه کشیده شده است.

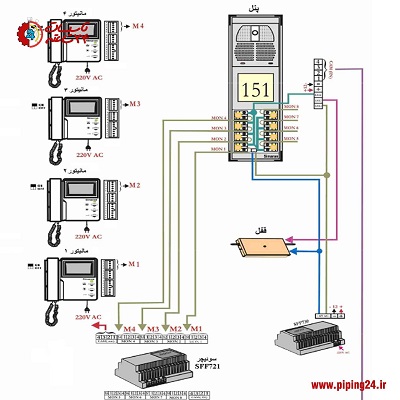

نحوه نصب آیفون تصویری سیماران با سوئیچر خارجی

در صورتی که ساختمان مورد نظر ما بیش از 4 طبقه یا 4 واحد دارد، دیگر استفاده از آیفون تصویری سیماران مجهز به سوئیچر داخلی نمی تواند جوابگوی نیاز ساختمان باشد.

چرا که در این صورت احتمال ایجاد نویز و اختلال در تصاویر دریافتی و صدای زنگ وجود دارد. در چنین حالتی بهترین کار استفاده از سوئیچرهای خارجی یا سوئیچرهای مجتمع سیماران است.

سوئیچرهای مجتمع سیماران برای واحدهای زوج از 2 الی 10 واحد طراحی و ساخته شده اند و حتی می توان برای ساختمان های بیش از 10 واحد، این سوئیچرها را به صورت سری به هم وصل کرد.

به عنوان مثال برای ساختمان 18 واحدی، این امکان وجود دارد که سوئیچر 8 و 10 واحدی را به هم سری نمود و برای نصب آیفون سیماران از آن کمک گرفت.

برای نصب و سیم کشی آیفون سیماران با کمک سوئیچر خارجی یا مجتمع کافیست باز هم از همان 4 رشته سیم کمک بگیریم.

به این صورت که چهار رشته سیم قرمز، آبی، زرد و سفید را از مانیتور هر واحد کشیده و سپس آن ها را به سوئیچر وصل می کنیم. در انتها باید سوئیچر را به پنل داخلی جلوی درب ساختمان اتصال دهیم.

در این صورت سیم زنگ هر واحد به صورت مستقل به سوئیچر وصل شده و در واقع این قطعه است که فرمان زنگ به هر واحد را ارسال و مدیریت می کند.

طریقه نصب قفل بازکن و ترانس تغذیه در آیفون های تصویری سیماران مجهز به سوئیچر خارجی، هیچ تفاوتی با مدل های قبلی ندارد.

به این صورت که سیم های مربوطه به ترمینال های AC و DC پنل به منبع تغذیه و قفل بازکن آیفون وصل می شوند.

فقط از آنجا که سوئیچر خارجی قرار است به صورت جداگانه در مدار سیم کشی آیفون سیماران قرار بگیرد، لازم است تا چند نکته مهم را به خاطر بسپارید:

• سوئیچر را در محلی سر پوشیده، به دور از آب و باران به صورت پیچ به دیوار نصب کنید.
• از نصب سوئیچر بر روی سقف، به صورت نامرتب و آویزان خودداری کنید، تا با اختلال در سیم کشی آیفون مواجه نشوید.
• چون تعداد زیادی سیم همراه با ترمینال های مختلف از طبقات متعدد ساختمان به سوئیچر وصل شده اند، توصیه می کنیم شماره هر واحد را بر روی سوئیچر درج کنید تا در زمان تعمیر به مشکل برنخورید.
• فراموش نکنید که چون از سوئیچر مرکزی استفاده کرده اید، جامپر پشت مانیتورها را در حالت ON قرار دهید. در این صورت سیم پنجم قهوه ای بالااستفاده خواهد بود.

آموزش نصب آیفون تصویری کدینگ سیماران

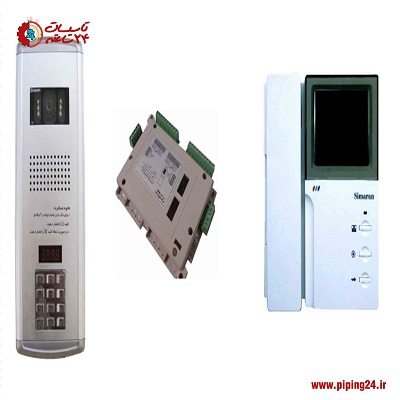

در مواقعی که تعداد واحدهای ساختمانی زیاد است و ما می خواهیم محل سیم کشی ها زیبا و منظم باشد، می توانیم از پنل های کدینگ آیفون تصویری سیماران استفاده کنیم.

در یک سیستم معمولی از آیفون های تصویری سیماران از یک پنل همراه با تعدادی شاستی زنگ متناسب با تعداد طبقات ساختمان استفاده شده است.

اما در سیستم کدینگ سیماران پنل از نوع کدینگ بوده و به ازای هر 4 واحد یک عدد دیکودر یا رمزگشا وجود دارد.

در این سیستم برای اینکه بتوانید زنگ هر واحد را بزنید، باید شماره واحد و سپس کلید زنگ یا ستاره را بر روی پنل فشار دهید.

در آن طرف ماجرا وقتی فرد داخل ساختمان بخواهد درب را باز کند، باید کلید زنگ را فشار داده و سپس رمز 6 رقمه که به صورت پیش فرض 123456 انتخاب شده را وارد کند.

توضیحاتی که دادیم در خصوص روش کار با آیفون های کدینگ سیماران در مدل های فراز و فروز بود. حال در ادامه می خواهیم روش نصب و سیم کشی این مدل از آیفون را برای شما توضیح دهیم.

برای این منظور ابتدا باید با اتصالات مانیتور و اتصالات پنل دستگاه آشنا شویم.

اتصالات مانیتور آیفون تصویری کدینگ سیماران

• A: رنگ قرمز مخصوص صدای زنگ
• G: رنگ آبی مخصوص اتصال منفی
• P: رنگ زرد مخصوص اتصال مثبت
• V: رنگ سفید مخصوص سیگنال تصویر

همانطور که می بینید، در این مدل از همان 4 سیم معروف استفاده شده که فقط نام اتصال آن تغییر کرده است.

اتصالات پنل آیفون تصویری کدینگ سیماران

• A: رنگ سبز مخصوص صدا
• G: رنگ مشکی مخصوص اتصال منفی
• V: رنگ زرد مخصوص سیگنال تصویر
• AA: رنگ آبی مخصوص خط اول اطلاعات
• BB: رنگ قهوه ای مخصوص خط دوم اطلاعات

حال که با اتصالات آشنا شدید، کافیست برای برقراری ارتباط بین پنل و مانیتورهای هر طبقه یا واحد، بر اساس روش زیر اقدام کنید:

1. با کمک یک کانکتور 5 سیمه، اتصالات پنل را به ورودی دیکودر اول متصل کرده و از خروجی آن نیز به دیکودرهای بعد ببرید.
2. خروجی های A، G،P و V هر دیکودر را به پایه های 1، 2، 3 و 4 در هر مانیتور وصل کنید.
3. اگر می خواهید کیفیت تصویر و صدای دریافتی را ارتقا دهید، بهتر است دیکودرها را به صورت متمرکز و در یک باکس قرار دهید.
4. در مسافت های طولانی تر توصیه می شود که سیگنال تصویر را توسط کابل کواکسیال به دیکودرها وصل کنید. به این صورت که مغزی کابل به ورودی V و شیلد کابل به ورودی G وصل می شود.
5. در صورتی که مسافت بین پنل و مانیتورها بیش از 100 متر با 20 واحد است، برای بهبود کیفیت سیگنال تصویر از تقسیم کننده تصویر استفاده کنید.

نقشه سیم کشی آیفون تصویری سیماران مدل hs-40fl

آیفون تصویری سیماران مدل HS-40FL/M200 یکی از مدل های محبوب برند سیماران است، که در ادامه قصد داریم نقشه سیم کشی آن را برای شما توضیح دهیم.

اما از آنجا که طریقه سیم بندی این محصول در پنل های مختلف سیماران متفاوت است، پس ما هم نقشه سیم کشی هر پنل را به صورت جداگانه به شما معرفی می کنیم:

• نقشه سیم کشی آیفون تصویری یک واحده سیماران مدل HS-40FL پنل فراز

• نقشه سیم کشی آیفون تصویری یک واحده سیماران مدل HS-40FL پنل فوژان

• نقشه سیم کشی آیفون تصویری یک واحده سیماران مدل HS-40FL برای استفاده از سوئیچر داخلی

اگر می خواهید از این وسیله برای ساختمان هایی با بیش از یک طبقه یا یک واحد استفاده کرده و از سوئیچر خارجی بکار نبرید، سیم کشی آیفون را بر اساس شکل زیر انجام دهید:

توجه داشته باشید که در این حالت از هر تعداد مانیتور که استفاده می کنید، باید جامپرهای پشت مانیتورها را در حالت OFF قرار دهید.

• نقشه سیم کشی آیفون تصویری یک واحده سیماران مدل HS-40FL با سوئیچر خارجی

برای ساختمان های چندین واحده و مجتمع های مسکونی با طبقات بالا، بهترین انتخاب سیم کشی آیفون تصویری سیماران مدل HS-40FL با سوئیچر خارجی و بر اساس نقشه زیر است.

نکات مهم در زمان سیم کشی آیفون تصویری سیماران

در زمان سیم کشی و نصب آیفون های تصویری سیماران نکات زیر را مد نظر داشته باشید:

• اندازه سیم ها را بیش از حد کوتاه نکنید.
• برای اتصال مانیتور به سیم برق، فقط از ترمینال استفاده کنید.
• تغذیه آیفون را در محلی به دور از نفوذ آب و باران نصب کنید.
• برای نصب تغذیه به دیوار فقط از پیچ و رول پلاک استفاده کرده و از چسباندن تغذیه به دیوار با کمک چسب اجتناب کنید.
• نصب آیفون تصویری سیماران را فقط به افراد متخصص و با تجربه بسپارید.

فیلم نحوه نصب آیفون تصویری

در فیلم زیر با نحوه نصب آیفون تصویری به صورت عملی آشنا می شوید. البته توجه کنید که آیفون موجود در فیلم سیماران نیست ولی بیشتر مراحل نصب در آیفون های تصویری مشترک هستند.

همکاران ما در مجموعه تاسیسات 24 ساعته آماده هستند تا آیفون تصویری شما در هر برند و مدل از جمله برند سیماران را نصب و راه اندازی نمایند.

کلیپ یکی از آیفون های تصویری نصب شده توسط همکاران ما

در صورت نیاز به خدمات ما همین الان با شماره های داخل سایت تماس گرفته و یا فرم درخواست سرویسکار متخصص را پر کنید.
