کدهای خطای پکیج بوش و رفع آنها

پکیج دیواری بوش دارای مدل های متنوع به صورت پکیج های فن دار و بدون فن، تک مبدل و دو مبدل می باشد.

از جمله محصولات این برند می توان از پکیج بوش مدل های کلاسیک، کامفورت، یورواسمارت، کلاسیک سیلور، یورولاین، یورومکس و الکسکلوسیو اشاره کرد.

از آنجا که آشنایی با کدهای خطای پکیج نقش به سزایی در عیب یابی و تعمیر دستگاه دارد، ما در ادامه این مطلب قصد داریم تا در خصوص خطای پکیج بوش در تعدادی از مدل های ذکر شده و همچنین روش رفع ارور پکیج بوش صحبت کنیم.

خطای پکیج بوش مدل کلاسیک/ کلاسیک سیلور ره همراه روش رفع ایراد

کد خطا: c1/60

معنی خطا: کنترل کننده کار فن عمل نمی کند و سرعت فن تغییر می نماید.

روش رفع ارور:

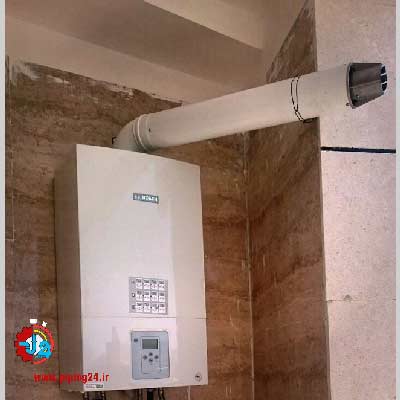

• دودکش دستگاه را از نظر باز بودن و نصب صحیح آن بررسی کنید.
• با یکبار خاموش و روشن کردن دستگاه نحوه کارکرد فن را بررسی کنید.
• وصل بودن برق فن را چک کنید.

اگر می خواهید بدانید تاثیر دودکش بر عملکرد پکیج چیست، مشاهده کلیپ زیر را از دست ندهید.

کد خطا: A4/60

معنی خطا: از دودکش دود نشتی می کند و سنسور دود وارد مدار نمی شود.

روش رفع ارور:

• خارج شدن یا نشدن دود از دودکش را بررسی کنید.
• میزان دمای اطراف دودکش را اندازه بگیرید، در صورتی که به بیش از 70 درجه نرسیده است، باید وضعیت سنسور دود بررسی شود.
• داخل دودکش را از هرگونه گرد و غبار و اجسام خارجی تمیز کنید.

مطلب مرتبط با این موضوع: فیلم نحوه رفع ارور دودکش پکیج بدون نیاز به برد و پرشر اضافه

کد خطا: C6/70

معنی خطا: کنترل کننده کار فن وارد مدار نمی شود، به این صورت که در حین جرقه زدن کنتاک های آن باز است.

روش رفع ارور:

• باز بودن خروجی دودکش و نحوه نصب آن را را چک کنید.
• اتصال فن به منبع تغذیه آن را بررسی کنید.

کد خطا: E9/40

معنی خطا: گرمای مبدل بیش از مقدار استاندارد است و ترموستات حد وارد عمل شده است.

روش رفع ارور:

• میزان فشار آب سیستم شوفاژ را بررسی کنید که بین 1-2 بار باشد.
• پمپ سیرکولاسیون پکیج را بررسی کنید که گریپاژ نکرده و یا نسوخته باشد.
• اتصالات ترموستات حد به دستگاه را بررسی کنید.
• سلامت برد دستگاه چک شود، اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: A4/70

معنی کد: کار نکردن سنسور دود پکیج

روش رفع ارور:

• میزان دمای اطراف سنسور دود را اندازه بگیرید که اگر کمتر از 8 درجه است، باید از ورود هوای سرد جلوگیری کنید.
• چنانچه دمای اطراف سنسور دود بین 0-5 درجه سانتیگراید است، باید اتصالات سیم ها و کابل های آن از لحاظ زنگ زدگی و پارگی بررسی شوند.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: E2/40 50

معنی خطا: سنسور NTC آب گرم رادیاتورها معیوب است.

روش رفع ارور:

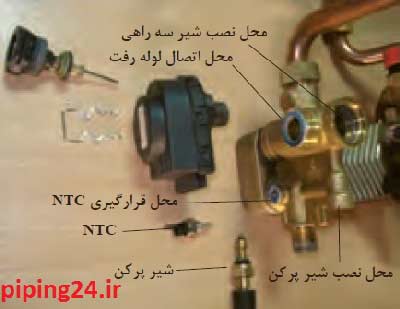

• سنسور NTC رادیاتورها را از طریق اندازه گیری مقاومت الکتریکی سنسور کنترل کنید.
• کابل اتصالی سنسور به دستگاه را چک کنید.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

برای آشنایی با وظیفه سنسور NTC کلیپ زیر را ببینید.

کد خطا: EA/50

معنی خطا: روشن نشدن مشعل یا برنر

روش رفع ارور:

• چنانچه شعله دیده می شود، باز بودن یا نبودن گاز ساختمان را چک کنید.
• اگر شیر گاز باز است، به احتمال زیاد هوا وارد خطوط گاز می شود و دستگاه نیاز به ریست کردن دارد.

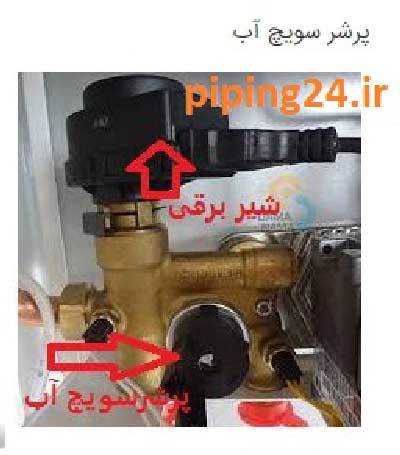

• سلامت رگلاتور و شیر برقی گاز را بررسی کنید.
• از اتصال کابل ارت به زمین مطمئن شوید.
• جرقه زن را بررسی کرده و از اتصال کابل الکترودهای جرقه زن به الکترودها مطمئن شوید.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: B1/50 60

معنی کد: موقعیت کلید کد خراب است.

روش رفع ارور:

• کلید کد یا DIP را دوباره تنظیم کنید.
• اگر مشکل از تنظیمات کلید نباشد، برد دستگاه معیوب است و نیاز به تعویض دارد.

کد خطا: A7/60 70

معنی خطا: سنسور حرارتی یا NTC آب گرم مصرفی قطع یا خراب شده است.

روش رفع ارور:

• سنسور NTC آب گرم مصرفی را از طریق اندازه گیری مقاومت الکتریکی سنسور کنترل کنید.
• کابل اتصالی سنسور به دستگاه را چک کنید.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: CE/40 50 60

معنی ارور ce پکیج بوش: سرعت گرم کردن آب در مبدل حرارتی بسیار بالا است.

روش رفع ارور:

• میزان فشار آب سیستم شوفاژ را توسط مانومتر کنترل کنید، چنانچه میزان فشار کمتر از 1/5 بار است، دستگاه نیاز به هواگیری دارد.
• چنانچه میزان فشار سیستم رادیاتوری بیش از 1/5 بار است، با کمک شیر پرکن آب مورد نیاز دستگاه را تامین کنید.
• نحوه کار کردن پمپ دستگاه را چک کنید، تا مطمئن شوید پمپ، فیلتر ورودی و خروجی سالم باشند.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: A6/40 50 60 70

معنی کد: خروج دود و گرما در محفظه احتراق میسر نیست و یا سنسور حرارتی خراب است و به خوبی کار نمی کند.

روش رفع ارور:

• چنانچه حرارت در محفظه احتراق و یا پایین مشعل پس زده می شود، میزان دی اکسید کربن دود را محاسبه کنید.
• عملکرد دودکش بررسی شود.
• میزان فشار دود کنترل شود.
• نحوه عملکرد سنسور محفظه احتراق چک شود.
• فین های مبدل را بررسی کنید، چنانچه بسته بودند آن ها را باز کرده و در صورت نیاز تعویض کنید.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

خطای پکیج بوش مدل کامفورت به همراه روش رفع آن

کد خطا: A2/C3

معنی خطا: نشتی دود از محفظه احتراق

روش رفع ارور:

• مبدل حرارتی را از نظر گرفتگی و کثیفی چک کنید.

کد خطا: A3

معنی خطا: از کار افتادن سنسور دمای دود

روش رفع ارور:

• سنسور دود را به همراه اتصالات آن چک کنید.

کد خطا: A4

معنی خطا: خارج شدن دود از کلاهک دود

روش رفع ارور:

• مسیر خروج دود را چک کنید.

کد خطا: A6

معنی خطا: از کار افتادن سنسور دما در محفظه احتراق

روش رفع ارور:

• سنسور دمای داخل محفظه احتراق را به همراه اتصالات آن چک کنید.

کد خطا: A7

معنی خطا: خرابی سنسور دمای آب گرم مصرفی

روش رفع ارور:

• سنسور دمای آب گرم مصرفی را از نظر سیم کشی بررسی کنید.

کد خطا: A8

معنی خطا: قطعی ارتباطات کلید کد

روش رفع ارور:

• اتصالات و سیم کشی کنترلر را بررسی کنید.

کد خطا: A9

معنی کد: عدم نصب صحیح سنسور دمای آب گرم مصرفی

روش رفع ارور:

• محل اتصالات سنسور را چک کرده و در صورت لزوم آن را پیاده و با استفاده از چسب حرارتی دوباره نصب کنید.

کد خطا: AD

معنی خطا: خرابی سنسور مخزن

روش رفع ارور:

• سنسور مخزن و اتصالات آن را چک کنید.

کد خطا: b1

معنی خطا: نامشخص بودن کلید کد

روش رفع ارور:

• کلید کدها را وصل و آزمایش کرده و در صورت لزوم تعویض کنید.

کد خطا: cc

معنی خطا: وصل نبودن سنسور دمای خارجی

روش رفع ارور:

• سنسور دمای خارج را به همراه اتصالات آن چک کنید.

کد خطا: d4

معنی خطا: شدید بودن تغییر حرارتی

روش رفع ارور:

• پمپ و لوله های خروجی آن و همچنین فشار سیستم را چک کنید.

کد خطا: d5

معنی خطا: خراب بودن سنسور دمای خارجی

روش رفع ارور:

• سنسور دمای خارجی، اتصالات و سیم کشی های آن را چک کنید.

کد خطا: E2

معنی خطا: خراب بودن سنسور دما در سیستم شوفاژ

روش رفع ارور:

• سنسور دما و سیم های اتصالات آن را بررسی کنید.

کد خطا: E9

معنی خطا: فعال بودن محدود کننده حرارت شوفاژ

روش رفع ارور:

• فشار سیستم را چک کنید.
• محدود کننده حرارت، عملکرد پمپ و فیوز روی برد را بررسی کنید.
• هواگیری مخزن انبساط کنترل شود.

کد خطا: EA

معنی کد: شعل مشعل روشن نمی شود.

روش رفع ارور:

• چنانچه شعله دیده می شود، باز بودن یا نبودن گاز ساختمان را چک کنید.
• اگر شیر گاز باز است، به احتمال زیاد هوا وارد خطوط گاز می شود و دستگاه نیاز به ریست کردن دارد.
• سلامت رگلاتور و شیر برقی گاز را بررسی کنید.
• از اتصال کابل ارت به زمین مطمئن شوید.
• جرقه زن را بررسی کرده و از اتصال کابل الکترودهای جرقه زن به الکترودها مطمئن شوید.
• اگر همه موارد فوق سالم بودند، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: EO/FO

معنی کد: دستگاه مشکل داخلی دارد.

روش رفع ارور:

• ارتباط و سیم کشی ها و اتصالات جرقه زن را بررسی کرده و محل استقرار آن ها را چک کنید.
• چنانچه مشکل با باز کردن و دوباره بستن جرقه زن حل نشد، برد دستگاه ایراد دارد و باید تعویض شود.

کد خطا: F7

معنی کد: با وجود خاموش بودن دستگاه شعله دیده می شود.

روش رفع ارور:

• الکترودهای یونی و کابل های رابط را چک کنید.
• سیستم دود را بررسی کنید.
• برد دستگاه را کنترل کنید.

کد خطا: FA

معنی خطا: بعد از قطع گاز باز هم شعله باقی می ماند.

روش رفع ارور:

• روپوش سیم های الکترود و شیر گاز را بازدید کنید.

کد خطا: Fd

معنی کد: دکمه راه اندازی مجدد به طور اتفاقی برای مدتی بیش از 30 ثانیه فشار داده شده است.

روش رفع ارور:

• دکمه راه انداز مجدد را دوباره و کمتر از 30 ثانیه فشار دهید.

کد خطا: C1

معنی کد: کنتاکت های دیفرانسیل در هنگام کار دستگاه از هم باز می شوند.

روش رفع ارور:

• فن را از گرد و خاک تمیز کنید.

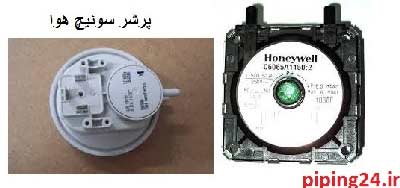

• سالم بودن دیفرانسیل و سیم کشی آن را چک کنید.

کد خطا: C6

معنی کد: پس از روشن شدن دستگاه، کنتاکت های دیفرانسیل بسته نمی شوند.

روش رفع ارور:

• فن را از گرد و خاک تمیز کنید.
• سالم بودن دیفرانسیل و سیم کشی آن را چک کنید.

کد خطا: d7

معنی خطا: شعله در حالت بیشترین حد خود قرار نمی گیرد.

روش رفع ارور:

• روپوش سیم ها و شیر گاز و کابل مربوطه را بررسی کنید. شیر گاز خراب می باشد.

چشمک زدن چراغ پکیج بوش

از آن جا که برخی از مدل های پکیج بوش به صورت آنالوگ هستند، کدهای خطای خود را به صورت چشمک زدن چراغ عدد نمایش می دهند که در قسمت فوق نیز در خصوص این کدها سخن گفتیم.

حال در ادامه قصد داریم توضیحات بیشتری در مورد چشمک زدن چراغ پکیج بوش در حالت های مختلف بیان کنیم:

• چراغ دکمه reset در هر ثانیه 2 بار روشن و خاموش می شود و دومین چراغ ال ای دی از سمت چپ یعنی چراغ 45 درجه در حال چشمک زدن است:
• معنی چراغ چشمک زن در این حالت: ترموستات حد عمل کرده است.
• چراغ دکمه reset در هر ثانیه 1 بار روشن و خاموش می شود و سومین چراغ ال ای دی از سمت چپ دستگاه یعنی چراغ 60 درجه چشمک می زند:
• معنی چراغ چشمک زن در این حالت: عدم تشخیص یا تشکیل شعله
• چراغ دکمه reset در هر 2 ثانیه 1 بار روشن و خاموش می شود و چهارمین چراغ ال ای دی از سمت چپ یعنی چراغ 75 درجه چشمک می زند:
• معنی چراغ چشمک زن در این حالت: سیگنال اشتباه به سنسور شعله ارسال می شود. در این حالت مشعل خاموش است ولی باز هم احساس می شود.
• چراغ دکمه reset در هر 4 ثانیه 1 بار روشن و خاموش می شود و پنجمین چراغ ال ای دی از سمت چپ دستگاه یعنی چراغ 90 درجه چشمک می زند:
• معنی چراغ چشمک زن در این حالت: افت ولتاژ ورودی در دستگاه فن دار
• چراغ دکمه reset در هر 4 ثانیه 1 بار روشن و خاموش می شود و دومین و پنجمین چراغ ال ای دی از سمت چپ یعنی چراغ 45 و 90 درجه چشمک می زنند.
• معنی چراغ چشمک زن در این حالت: اشکال در سنسور دود در دستگاه بدون فن
• چراغ دکمه reset در هر 4 ثانیه 1 بار روشن و خاموش می شود و سومین و پنجمین چراغ ال ای دی یعنی چراغ 60 و 90 چشمک می زنند.
• معنی چراغ چشمک زن در این حالت: اشکال در سنسور NTC گرمایش
• چراغ دکمه reset در هر 4 ثانیه1 بار روشن و خاموش می شود و چهارمین و پنجمین چراغ ال ای دی یعنی چراغ 75 و 90 درجه چشمک می زند.
• معنی چراغ چشمک زن در این حالت: اشکال در سنسور NTC مصرفی
• پنجمین ال ای دی از سمت چپ یعنی چراغ 90 درجه چشمک می زند:
• معنی چراغ چشمک زن در این حالت: افزایش دمای داخلی بیش از 90 درجه سانتی گراید.

همانطور که ملاحظه کردید، کدهای خطای پکیج بوش بسیار متنوع هستند، از طرفی تنها دانستن معنی هر کد نمی تواند مشکل دستگاه را رفع کند و این کار مستلزم داشتن تخصص و دانش کافی در خصوص تعمیر پکیج است.

هرچند انجام حداقل یک بار در سال سرویس پکیج می تواند از بروز بسیاری از مشکلات در دستگاه را بگیرد.

گروه تاسیسات 24 ساعته این افتخار را دارد که با جمعی از متخصصین خود خدمت تعمیر انواع پکیج را در سراسر تهران برای متقاضیان محترم انجام دهد.

چنانچه شما نیز به منظور تعمیر پکیج بوش خود نیاز به کمک دارید، همین الان به منظور ثبت سفارش فرم درخواست سرویسکار را پر کنید یا با ما تماس بگیرید تا مجری تعمیرکار پکیج در اسرع وقت در محل مورد نظر حاضر شود.
