محل نصب منبع انبساط بسته

منبع انبساط بسته در سیستم های گرمایشی با دمای آب بالا به کار می رود. این منبع در موتورخانه قرار می گیرد و فشار سیستم از طریق بالشتک هوا و یا یک گاز بی اثر مانند ازت که قسمتی از حجم منبع را اشغال می کند، تأمین می شود.

چنانچه انتخاب فشار اوليه و اندازه منبع انبساط بسته به درستي انجام شود، اين منبع را مي توان در هر كجاي سيستم قرار داد. اما در عمل ميزان حداکثر فشار برخي از اجزای موتورخانه مي تواند باعث ایجاد محدوديت هايي در انتخاب مكان مناسب نصب منبع شود.

مطالعه مقالات اجزای موتورخانه ساختمان - بخش اول و اجزای موتورخانه ساختمان - بخش دوم می تواند تکمیل کننده این مبحث باشد.

شکل 1 تصویر شماتیکی از فضای داخلی منبع انبساط بسته

گفتنی است که حداکثر فشار منبع انبساط بسته وابسته به مشخصات و ويژگي هاي سيستم و اجزاي آن است، که از شير اطمينان براي تنظيم و كنترل آن استفاده مي شود.

حداقل فشار در منبع انبساط هم بايد به میزانی باشد كه به هنگام سرد بودن سيستم، بالاترين رادياتور ساختمان از آب پر باشد. برای آشنایی بیشتر با این نوع منبع انبساط، مقاله طریقه نصب منبع انبساط بسته را مطالعه فرمایید.

در صورت نیاز به مشاهده و تهیه فشار سنج باد منبع لینک خرید فشار سنج از دیجی کالا را لمس کنید.

محل نصب منبع انبساط بسته

• این منبع می تواند یا روی پایه نصب شود و یا همانطور که در شکل نشان داده شده، در محل مناسبی از سقف آویزان شود.
• مناسب ترین نقطه اتصال منبع انبساط به سیستم تاسیسات حرارتی یا برودتی، بر روی لوله رفت و قبل از پمپ گردش آب گرم کننده یا سرد کننده است.
• چنانچه جداکننده هوا بر روی دیگ یا بعد از دیگ نصب شود، خط انبساط به محل اتصال مخصوص بر روی جداکننده هوا نصب می شود.
• منبع هاي با ظرفيت بالاتر از 60 لیتر بايستی بر روي شاسي در جاي خود محكم شوند.
• نصب منبع در محلی مناسب در مسير آب سرد پس از شیر یکطرفه و پيش از ورودي به بویلر انجام شود.

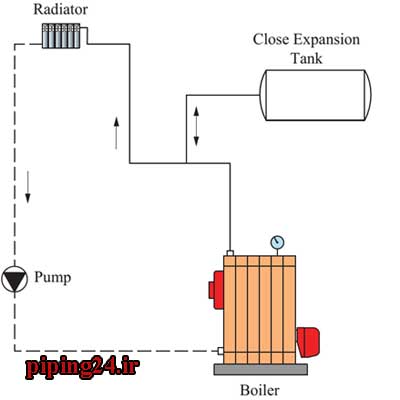

شکل 2 سیستم گرمایش با منبع انبساط بسته

نحوه قرارگیری منبع انبساط بسته در سیستم حرارت مرکزی

منبع انبساط بسته از طریق یک لوله به سیستم حرارت مرکزی در مسیر رفت دیگ آب گرم متصل می شود.

• چنانچه پمپ گردشی روی لوله برگشت دیگ آب گرم موتورخانه قرار گیرد:

پمپ باعث بالارفتن فشار داخل دیگ شده و بر روی مخزن انبساط بسته ایجاد فشار می کند و سبب از بین رفتن تدریجی خاصیت بالشتک مخزن یا دیافراگم آن می شود.

جهت مشاهده و تهیه انواع پمپ ساختمان لینک خرید پمپ آب از دیجی کالا را لمس کنید.

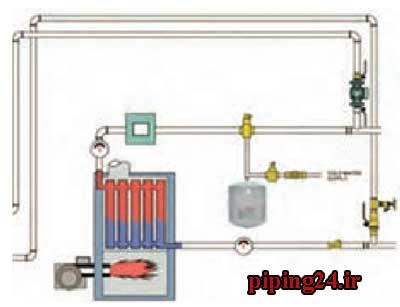

شکل 3 فلودیاگرام مونورخانه با منبع انبساط بسته پمپ روی برگشت

• چنانچه پمپ گردشی روی لوله رفت دیگ آب گرم موتورخانه قرار گیرد:

در این حالت، اتصال لوله منبع انبساط در حالت مکش پمپ گردشی (سوار بر پمپ) انجام شده و مکش پمپ سبب کم شدن فشار داخل دیگ می شود.

در نتیجه فشار داخل مخزن انبساط کاهش پیدا می کند. بدین ترتیب، حجم بالشتک هوا زیاد شده و عملکرد بهتری از خود نشان می دهد، ولی در مقابل استهلاک پمپ افزایش می یابد.

شکل 4 فلودیاگرام مونورخانه با منبع انبساط بسته پمپ روی رفت

نکات مهم برای نصب منبع انبساط بسته

• مخزن باید روي پایه در جاي خود محکم شود.
• در صورت نصب مخزن انبساط بسته در نقاط مرتفع سیستم، باید شیر هواگیری نصب شود.
• هيچ نشتي در مسير آب سرد ورودي نبايستی وجود داشته باشد.

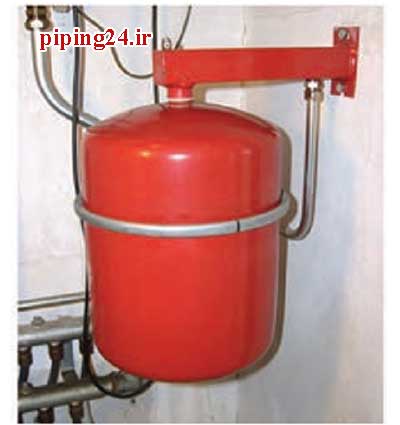

شکل 5 استقرار منبع انبساط بسته

بهترین مکان برای نصب منبع انبساط بسته کجاست؟

نصب منبع انبساط بسته در خط دهش پمپ با نتيجه رضايت بخشي همراه نیست و بهتر است كه نصب این وسیله در خط مكش پمپ صورت گیرد. در این صورت عملکرد سمت مكش تحت فشار تقریبا ثابتي باشد.

گفته مي شود که بهترين محل براي اتصال منبع انبساط بسته به سيستم موتورخانه در نزديكي خط مكش پمپ است.

اما این توصیه از آن جهت نيست كه گمان مي شود «بهترين مكان» محلی است كه سبب استفاده از كوچك ترين و البته كم هزينه ترين منبع انبساط بسته شود.

چرا که در این صورت، بهترين مكان در سيستم مکانیست كه در هنگام روشن بودن پمپ، كم ترين فشار نسبي را داشته باشد. به عبارت دیگر، نقطه كم فشار در يك سيستم افقي مانند يك ساختمان يك طبقه، نزديك به خط مكش پمپ خواهد بود.

اما در يك سيستم سازه ای عمودي مانند ساختمان چند طبقه، ناحيه كم فشار، در نزديكی مرتفع ترين نقطه در خط لوله برگشت به پمپ است.

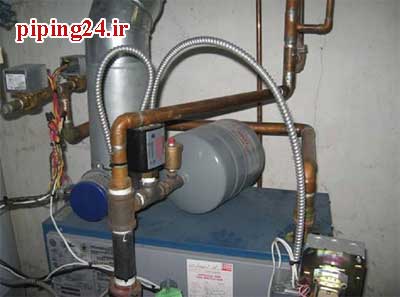

شکل 6 منبع انبساط بسته نصب شده در موتورخانه

پس با توجه به اين نکته کلی كه قرارگیری منبع انبساط بسته در هر كجاي سيستم امکان پذیر است، بيان درست اين است كه «بهترين مكان» محلیست كه منبع به آساني در آن قرار گيرد.

با توجه به نکات فوق، برای مثال درون موتورخانه كه فضاي كافي براي دسترسي و تعمير و نگهداري وجود دارد، مکان مناسبی برای نصب منبع انبساط بسته است.

حال آنکه ناحيه كم فشاري در بالاي اتاق پذيرايي در يك ساختمان چند طبقه، به هیچ وجه براي نصب منبع مناسب نيست.
