عموم مردمی که از کولر گازی برای تهویه مطبوع استفاده می کنند ممکن است به دلایلی گاها نیاز داشته باشند که کولر خود را باز کنند. این شرایط متفاوت است و عمدتا به دلیل تعمیر اساسی پنل های داخلی و یا خارجی، جابه جایی و انتقال کولر به محیط جدید، نصب در مکان بد و نیاز به تعیین مکان بهتر برای کولر، تعمیرات منزل و ... می باشد.

برای جابه جایی کولر گازی اسپلیت نمی توان بدون برنامه ریزی و اطلاع دقیق از شرایط لازم این کار را انجام داد زیرا یکی از الزامات جمع کردن اسپلیت جمع آوری گاز دستگاه می باشد. اگر به درستی این کار انجام نشود باعث خواهد شد که هوا وارد سیکل ما شود و یا گاز دستگاه وارد هوا شود که ضمن اینکه هزینه زیادی باید برای شارژ و احتمالا تعمیر کولر گازی پرداخت نمایید به لایه ازن نیز آسیب خواهید زد.

آموزش طریقه جابجایی کولر گازی اسپیلت 1

تعمیر کولر توسط همکاران ما

از نکات مهم دیگر برای جمع کردن کولر گازی قطع برق دستگاه برای جلوگیری از آسیب به برد کولر گازی و همچنین مراقبت زیاد از لوله های کولر است زیرا کوچکترین بی احتیاطی باعث له شده و یا تا شدن لوله ها خواهد شد.

در هر صورت در مواردی که به جابجایی کولر گازی اسپلیت بنا بر عللی مانند نقل مکان و یا انجام پاره ای از تعمیرات نیاز داریم، به دو روش میتوانیم بدون از دست دادن گاز مبرد این کار را انجام دهیم و هر دو روش عملی هستند. برای آموزش طریقه جابجایی کولر گازی اسپلیت با ما همراه باشید.

روش اول جابجایی کولر گازی اسپیلت: با استفاده از پمپ تخلیه

برای اینکار مانند تصویر به گیج و پمپ تخلیه نیاز دارید.

آموزش طریقه جابجایی کولر گازی اسپیلت 2

گیج و پمپ تخلیه

کاربرد پمپ دان یا اصطلاحاً جمع آوری گاز کولر گازی:

این عمل هنگامی که شما قصد جابجایی کولر گازی از محلی به محل دیگر رادارید انجام می شود تا تمامی گاز موجود در کولر گازی را جمع‌آوری کرده تا پس از جابجایی یا تعمیرات کولر گازی، بتوانید به راحتی دوباره از کولر گازی استفاده نمایید.

  • ابتدا کولر گازی را در حالت سرمایش روشن کرده و اجازه دهید تا مدت ۱۵ دقیقه کولر گازی کار کند تا سیکل تبرید کامل شود.
  • درپوش شیر سرویس که در بیرون و روی کندانسور قرار دارد را بازکنید. شلنگ آبی گیج خود را در حالتی که گیج کاملاً بسته است به شیر سوزنی لوله برگشت (لوله ضخیم) شیر سرویس وصل کنید.

آموزش طریقه جابجایی کولر گازی اسپیلت 3

اتصال شلنگ به لوله سوزنی

شما برای این کار مانند تصویر به یک دسته آچار آلن احتیاج دارید که اندازه های مختلفی داشته باشد.

آموزش طریقه جابجایی کولر گازی اسپیلت 4

سفت کردن شلنگ گیج به شیر سوزنی

با آچار آلن شیر رفت (لوله نازک) را آرام آرام ببندید در این حالت صفحه آبی گیج را زیر نظر داشته باشید. خواهید دید که عقربه پایین تر میرود.

آموزش طریقه جابجایی کولر گازی اسپیلت 5

نمایشگر صفحه گیج

آماده بستن شیر رفت باشید تا زمانی که مانند تصویر درجه گیج به ۱۰psi رسید، باید شیر رفت را کاملاً بسته باشید.

آموزش طریقه جابجایی کولر گازی اسپیلت 6

نمایشگر گیج ۱۰ psi را نشان می دهد

سپس آرام آرام شروع به بستن شیر سرویس لوله برگشت که همان لوله ضخم است کنید. با زیر نظر گرفتن عقربه آماده بستن شیر برگشت و خاموش کردن دستگاه باشید. وقتی فشار به زیر صفر رسید و تقریبا در حالت وکیوم قرار گرفت، باید شیر برگشت (لوله ضخم) را کاملاً بسته باشید و دستگاه باید بلافاصله خاموش شود. حال میتوانید با استفاده از آچار لوله‌ای کندانسور و اواپراتور را باز کنید و سیمی که در تصویر می بینید را جدا کنید.

آموزش طریقه جابجایی کولر گازی اسپیلت 7

بستن شیر برگشت گیج با آچار تخت

آموزش طریقه جابجایی کولر گازی اسپیلت 8

جدا کردن لوله ها و سیم ها از پنل خارجی

بعد از جدا کردن لوله ها وسیم برق، حال واحد خارجی آماده جا به جایی است.

روش دوم جابجایی واحد خارجی کولر گازی اسپلیت: بدون استفاده از وسیله ای خاص

شما با رعایت موارد ایمنی و دنبال کردن این آموزش، می‌توانید با استفاده از تنها یک آچار آلن، گاز مبرد را در واحد خارجی دستگاه جمع آوری کرده و ذخیره کنید.

در این مورد مشورت با یک سرویسکار کولر گازی می تواند مفید باشد زیرا به دلیل عدم اطلاع از میزان ظرفیت دستگاه و طول لوله کولر گازی، روش انجام اینکار و مدت زمان لازم برای جمع شدن گاز به صورت متوسط و تقریبی ذکر شده است، در نتیجه در صورت عمل کردن به این روش، خسارات احتمالی بر عهده خود شما خواهد بود.

برای اینکار ابتدا بگذارید دستگاه 15 دقیقه روشن باشد.

آموزش طریقه جابجایی کولر گازی اسپیلت 9

کولر گازی در حالت روشن

سپس بعد از باز کردن درپوش شیر سرویس، شیر سرویس رفت را کاملاً ببندید و ۳۰ ثانیه صبر کنید. در ادامه شیر سرویس برگشت را نیز با استفاده از اچار آلن کاملاً ببندید و بلافاصله پس از بستن هر دو شیر سرویس، کولر گازی را خاموش‌کنید.

توجه:

روشن نگه داشتن بیش‌ازحد کولر گازی بعد از بستن هر دو لوله کار بسیار خطرناکی است که در صورت انجام این کار امکان آسیب به خود و کولر گازی وجود دارد.

حتماً برای انجام این کار کسی را همراه داشته باشید تا به‌محض جمع شدن کامل گاز و بستن شیر سرویس اسپیلت را خاموش کند.

در پایان در این مرحله نوبت به باز کردن یونیت خارجی از لوله های ارتباطی و پایه فلزی میرسد (توجه کنید در هر شرایط یونیت خارجی باید عمودی و ایستاده حمل و نگهداری شود)

آموزش طریقه جابجایی کولر گازی اسپیلت 10

باز کردن لوله های پنل خارجی

برداشتن واحد داخلی از روی دیوار

ابتدا دستگاه را خاموش کرده و آن را از برق می کشیم. مانند تصویر با یک انبر دست واحد داخلی را از دیوار جدا نگه میداریم. سپس لوله مسی رفت (لوله باریک) را بوسیله آچار آلن کاملا میبندیم. زیر محل اتصال یک سطل بگذارید تا قطرات آب که ممکن است از کولرگازی بیرون بیایند، زمین را خیس نکنند.

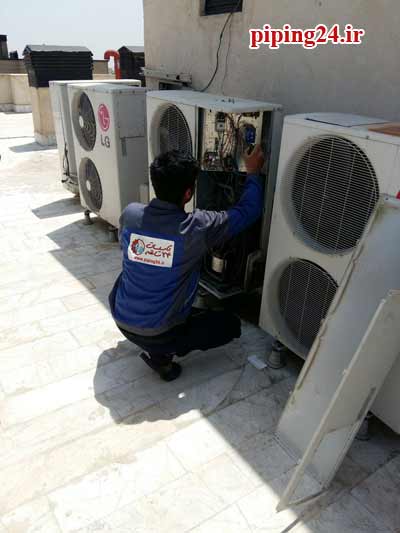

آموزش طریقه جابجایی کولر گازی اسپیلت 11

باز کردن پنل داخلی

حال اسپیلت را روشن کرده وچند دقیقه صبر میکنیم تا تمام گاز مدار کولر در یونیت خارجی کمپرس و انباشته شده و یونیت داخلی و لوله های مسی کاملا از گاز مبرد خالی شوند (برای اطمینان یافتن از تخلیه شدن کامل گاز مبرد، به صدای کمپرسور گوش کنید، صدای دستگاه در این حالت نسبت به حالت دارای گاز کمی تغییر میکند).

سپس شیر لوله برگشت گاز ( لوله ضخیم یا شیر شارژ گاز) را کاملا میبندیم و اسپیلت را خاموش میکنیم.

نکته مهم:

چه هنگام جدا سازی قطعات واحد خارجی و چه هنگام برداشتن واحد داخلی، دقت کنید لوله های مسی ارتباطی آسیب نبینند و گرد و خاک و اجسام خارجی داخل لوله ها نشوند، برای اینکار باید درپوش لوله ها را ببندید. هنگام جمع کردن اجزای واحد داخلی، سایر اتصالات و قطعات را نیز در برابر ورود اجسام خارجی و گرد و خاک محافظت کنید. برای نگهداری و انتقال لوله ها، آن ها را بصورت حلقه در آورید.

نصب مجدد کولر گازی

لوله کشی کولر گازی

اکنون که کولر گازی را جمع کرده اید و مجددا قصد دارید آن را نصب کنید بهتر است که اگر قبلا لوله کشی کولر روی کار بوده ابتدا مسیر لوله کشی کولر گازی خود را به زیر کار انتقال دهید تا ضمن زیباتر شدن محیط از آسیب دیدن و احتمال ضربه و خرابی بیشتر لوله ها جلوگیری کرده باشید.

برای این کار باید ابتدا محل نصب پنل داخلی و پنل خارجی را مشخص کنید و بهترین مسیر را برای انتقال لوله ها انتخاب نمایید. ضمنا باید به غیر از لوله های مسی که کار ارتباط دو پنل داخلی و خارجی را به هم اتصال می دهند یک لوله درین یا دفع آب هم برای انتقال آب کولر به دورن لوله فاضلاب در نظر بگیرید.

برای لوله کشی آب کولر گازی بهتر است از لوله های پروپلین استفاده کنید. ضمن اینکه می توانید لوله را تا محل یکی از کفشورهای ساختمان انتقال داده و به دیواره لوله فاضلاب ساختمان این لوله را انتقال دهید.

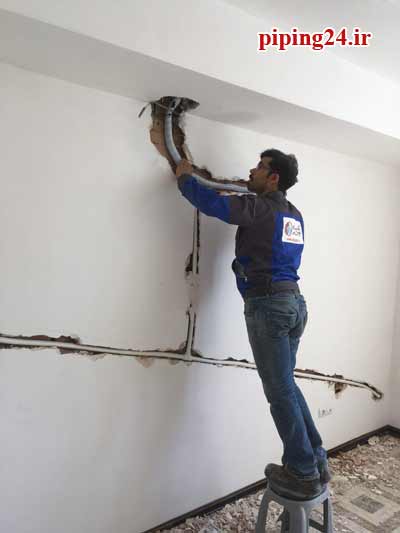

آموزش طریقه جابجایی کولر گازی اسپیلت 12

لوله کشی درین و مسی زیر کار کولر گازی

نصب پنل داخلی

برای نصب پنل داخلی اگر به دلیل مشکلات فنی و عدم خنک کنندگی کافی کولر را جمع کرده باشید جانمایی بیشترین اهمیت را دارد. هرچند در شرایط عادی و بعد از یک دوره جمع کردن کولر باز هم بهتر است یک بررسی برای انتخاب مکان نصب پنل داخلی داشته باشید.

برای جانمایی مجدد پنل داخلی توصیه های زیر را در نظر داشته باشید:

  • پنل را جایی نصب کنید که نور آفتاب به آن نتابد
  • پنل داخلی را جایی نباید قرار دهید که لوله کشی آب ، برق و یا گاز در زیر و یا روی آن تعبیه شده باشد.
  • پنل داخلی باید فضای خالی کافی در اطراف خودش داشته باشد. بهتر است 15 سانتی متر حداقل از بالا، چپ و راست دستگاه فضا وجود داشته باشد و در ضمن در ارتفاع مناسب که توصیه می شود حدود 2.12 متر از کف زمین باشد پنل داخلی نصب شود
  • بهتر است وسایل گرمایشی و سیگنال دار مانند خطوط آنتن حداقل 1 متر از محل نصب پنل فاصله داشته باشند.
  • دیواری که برای نصب پنل داخلی انتخاب می کنید باید مقاومت لازم را داشته باشد.

آموزش طریقه جابجایی کولر گازی اسپیلت 13

جابه جایی و نصب مجدد کولر گازی

  • بعد از بررسی این شرایط باید لوله کشی کولر هم انجام شده باشد. در هر صورت سر لوله های مسی باید دقیقا پشت محل نصب پنل و لوله درین در زیر محل نصب پنل در نظر گرفته شده باشد. در این منطقه باید صفحه نصب کولر را به دیوار اتصال دهید. دو بار اندازه گیری نمایید تا کولر را بتوانید تراز به دیوار نصب کنید. برای این کار باید صفحه نصب کاملا تراز باشد.

آموزش طریقه جابجایی کولر گازی اسپیلت 14

محل خروج لوله های مسی و سیم کشی کولر گازی

  • ابتدا اندازه روی پنل را تا سقف و بعدا اندازه زیر آن را تا کف ساختمان اندازه گیری کنید و خطوط رو و زیر صفحه را ترسیم کنید. محل سوراخ ها را مشخص کنید و با دقت سوراخ ها را انجام داده و صفحه نصب را اتصال دهید.
  • بهترین مکان برای بیرون آوردن لوله های مسی کولر گازی جایی بین صفحه نصب می باشد. همچنین برای اتصال راحت تر لوله ها بهتر است از یک فلنچ انعطاف پذیر در سوراخ محل خروج لوله ها استفاده کنید. موضوع دیگر این است که باید برای نصب پنل داخلی کولر یک رشته برق متصل به ارت هم پیش بینی کنید. اگر در زمان برق کشی این پیش بینی انجام نشده باشد می توانید در زمان لوله کشی از یک برق کار بخواهید یک رشته برق زیر کار برای شما بکشد.

آموزش طریقه جابجایی کولر گازی اسپیلت 15

نصب صفحه نصب کولر گازی

  • پنل را روی دیوار قرار دهید و با استفاده از تراز آن را درست در حالت صاف نصب کنید. بعد باید پوشش پنل جلویی را بردارید و برق دستگاه را نصب کنید. قبل از اتصال سیم های برق از سالم بودن سیم های دستگاه و ساختمان مطمئن شوید و در ضمن تطابق برق با مشخصات دستگاه را یک بار دیگر بررسی کنید.
  • لوله ها را اتصال دهید. با استفاده از یک آچار باید مهره لوله اول را نگهدارید تا لوله تاب بر ندارد و یا نپیچد. برای اینکه لوله ها را به هم اتصال دهید یک بار دیگر باید با انبر دست و یا آچاری پنل را کمی از دیوار جدا کنید تا دید کافی داشته باشید. سعی کنید لوله ها را زیاد نکشید و یا زور زیادی به آنها وارد نکنید.

آموزش طریقه جابجایی کولر گازی اسپیلت 16

نحوه اتصال لوله های مسی به یکدیگر

  • لوله تخلیه و یا درین را باید در پایین دستگاه قرار داده باشید و لوله خرطومی دستگاه را به داخل آن هدایت کنید. البته برخی لوله خرطومی را کاملا خارج می کنند و لوله را مستقیما به دستگاه اتصال می دهند. در هر صورت باید مراقب باشید که به خوبی آب بندی شود و نشتی نداشته باشد. در ضمن شیب ملایم به سمت پایین برای جریان آب داشته باشد.
  • پنل را دوباره در جای خود محکم قرار دهید و با کمی فشار از استحکام صفحه نصب مطمئن شوید.

نصب پنل بیرونی

در هنگام جابه جایی کولر گازی بسیاری از افراد مایل هستند تا پنل خارجی خود را نیز به مکان دیگری انتقال دهند . ضمن اینکه برای دسترسی بهتر و کمتر شدن طول لوله کشی گاها این موضوع الزامی است. اما برای نصب مجدد پنل خارجی نیز رعایت برخی از اصول توسط سرویسکار کولر گازی الزاما باید در نظر گرفته شود:

  • محل نصب پنل خارجی باید در جریان مداوم هوا قرار داشته باشد
  • ترجیحا مکان نصب باید بیشتر اوقات روز را در سایه باشد
  • گرد و غبار و سایر آلاینده ها مانند محیط های نگهداری حیوانات خانگی و ... نباید در اطراف پنل خارجی باشند.

آموزش طریقه جابجایی کولر گازی اسپیلت 17

جانمایی و نصب مجدد پنل خارجی کولر گازی توسط کارشناسان ما

  • برای تعمیر کولر گازی حتما باید در اطراف پنل خارجی فضای مناسب دیده شده باشد
  • برای اینکه کمتر نیاز به سرویس کولر گازی داشته باشید حتما از لرزه گیرهای استاندارد در زیر کندانسور استفاده کنید.
  • در مکان هایی که احتمال رطوبت زیاد و یا در معرض رعد و برق بودن و ... دستگاه است، پنل خارجی را نصب نکنید.
  • ترجیحا بر روی پنل خارجی دستگاه یک سایبان تعبیه کنید.

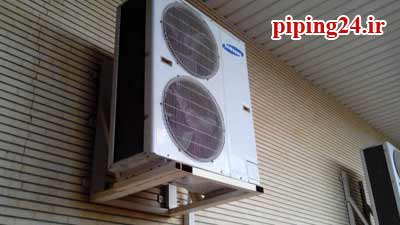

آموزش طریقه جابجایی کولر گازی اسپیلت 18

مکان مناسب نصب پنل خارجی کولر گازی

بعد از تعیین مکان نصب باید به ترتیب برای راه اندازی مجدد کولر گازی اقدامات زیر را انجام دهید:

  • ابتدا باید هوا و رطوبتی که احتمالا وارد مدار خنک کننده دستگاه شده است را تخلیه کنید. برای این کار باید به ترتیب زیر عمل کنید:
  • ابتدا درپوش های دستگاه را از دریچه ها و پورت پنل خارجی بردارید
  • بوسیله یک لوله پمپ خلاء را به پورت سرویس اتصال دهید
  • پمپ را باید روشن کنید و اجازه دهید تا خلاء تا 10 میلی متر جیوه برسد
  • پس از مشاهده این مقدار خلاء باید پیچ فشار را بسته و پمپ را خاموش کنید.
  • کار نشت یابی پنل خارجی را انجام دهید. شیرها و لوله ها را برای این کار تست کنید.
  • در انتها باید درپوش ها را در جای خود قرار دهید.

آموزش طریقه جابجایی کولر گازی اسپیلت 19

تصویر گیج هواگیری کولر گازی

  • لوله ها را به دستگاه یا پنل خارجی اتصال دهید و بر روی محل اتصال نوار عایق بپیچید.

اکنون کولر را می توانید مجددا راه اندازی نمایید. اما قبل از بهره برداری از کولر بهتر است سرویسکار کولر گازی از موارد زیر مطمئن باشد:

  • نداشتن صدای غیر طبیعی در پنل های دستگاه
  • عملکرد طبیعی سرمایش دستگاه
  • عملیات صحیح دستگاه مانند خاموش و روشن کردن به موقع و عملکرد ترموستات
  • ریموت کولر گازی

در نظر داشته باشید که برای اطمینان از عملکرد صحیح دستگاه در زمانی که کار اتصال پنل خارجی را انجام می دهید اندازه گیری مجدد میزان گاز دستگاه اهمیت زیادی دارد بخصوص اگر زمان زیادی تا مرحله نصب مجدد دستگاه گذشته باشد.

آموزش طریقه جابجایی کولر گازی اسپیلت 20

جانمایی و نصب مجدد کولر گازی

از دیگر نکاتی که بهتر است رعایت شود سپردن کار جمع آوری و نصب مجدد دستگاه به گروه های تاسیساتی خبره است. توجه به این نکته بسیار مهم است که بدانید نداشتن مهارت لازم در زمان جمع کردن کولر باعث خواهد شد تا میزان زیادی از گاز دستگاه را از دست بدهید. این گاز مبرد برای جو و اتمسفر زمین بسیار مضر و برای سلامتی هم توصیه نمی شود.

در حالی که با رعایت نکات گفته شده می توانید به راحتی این کار را انجام دهید اما با این وجود داشتن ابزار و مهارت لازم را نباید نادیده بگیرید.

کارشناسان خبره ما در گروه تاسیسات 24 ساعته با پشتوانه سال ها تجربه و تخصص در موضوع نصب و راه اندازی و همچنین نصب مجدد کولرهای گازی در هر گوشه از تهران آماده ارائه خدمات در کمترین زمان و با بالاترین کیفیت به مشتریان خود هستند.

از افتخارات ما رضایت بالای مشتریان و خدمات 24 ساعته در کمترین زمان و ضمانت اجرای بالای کار می باشد. انجام کار بصورت گروهی باعث شده تا در کمترین زمان کار را برای مشتریان خود انجام دهیم و ضمانت اجرای کار ما همواره قوت قلبی برای مشتریانی خواهد بود که نسبت به کار با کیفیت حساسیت زیادی دارند.

کارشناسان ما سال ها تجربه و تخصص را پشتوانه و ضامن راه خود قرار داده اند و با به روزترین و پیشرفته ترین دستگاه ها و تجهیزات تاسیساتی نیاز مشتریان خود را بررسی می کنند و ضمن جمع آوری صحیح و اصولی دستگاه و نصب مجدد آن در صورت نیاز خدمات تعمیر کولر گازی و یا سرویس کولر گازی مشتریان را نیز بصورت دقیق و حرفه ای برای مشتریان خود انجام می دهند.
