همانطور که از نام منبع دوجداره بر می آید، این محصول، متشکل از دوجداره گالوانیزه فولادی است که در استوانه داخلی آن، آب شهری و در حدفاصل بین استوانه داخلی و خارجی، آب گرم دیگ حرارت مرکزی جریان می یابد. این منبع یکی از انواع مبدل های حرارتی غیرمستقیم می باشد

که در آن یک سیال که به عنوان واسط انتقال حرارت است(آب در سیستم گرمایشی ساختمان) در معرض تماس مستقیم با سطح گرمایشی(که در سیستم حرارت مرکزی، دیگ است)، انرژی گرمایی را جذب کرده و آن را به آب گرم مصرفی ساختمان انتقال می دهد.

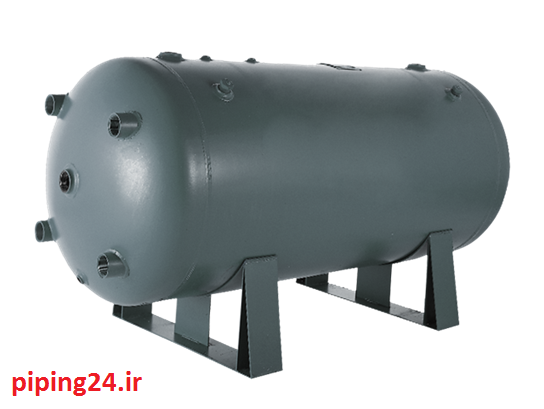

منبع دو جداره آب گرم 1

شکل 1نمایی از یک منبع دوجداره آب گرم

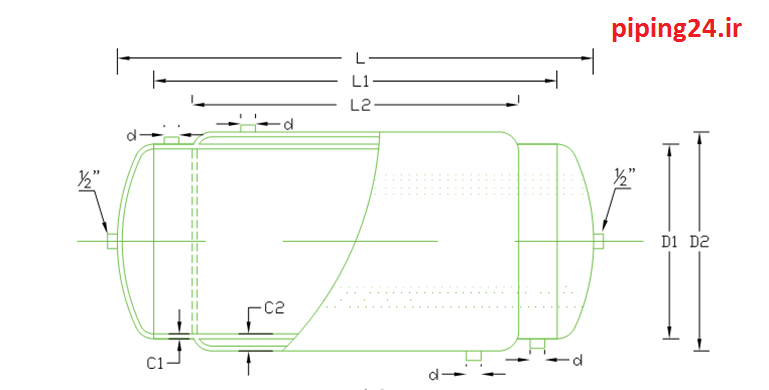

منبع دو جداره آب گرم 2

شکل 2تصویر شماتیکی از پارامترهای فیزیکی منبع دو جداره

اینگونه از منابع آب گرم، به شکل افقی ساخته شده و اغلب در موتورخانه های ساختمان های با تعداد واحد کمتر از ده، نصب و مورد بهره برداری قرار می گیرند. قیمت ارزان تر این نوع از منبع آب گرم، در قیاس با منبع کویلی از یک طرف و عدم نیاز به پمپ سیرکولاتور، برای گردش آب گرم در جداره گرم کننده کننده، از طرف دیگر، باعث شده است که همچنان در بازار تاسیسات ایران مورد اقبال قرار گیرد. همچنین افت فشار بسیار کم در منبع دوجداره کمک می کند که بتوان آب گرم مصرفی را تا چهار طبقه و فقط با یک لوله برگشت و بدون پمپ گرم نگه داشت. چالش اصلی استفاده از این نوع منابع، این است که در صورت بروز یک سوراخ یا نشتی کوچک در بین دو جداره داخلی و خارجی، معمولاَ امکان تعمیر آن وجود نداشته و تعمیر اصولی آن، سخت و دشوار است. در صورت سوراخ شدن جدار داخلی منبع، آب به سیستم گرمایشی ساختمان، نفوذ کرده و در نتیجه آب از منبع انبساط باز در پشت بام ساختمان سر ریز می شود.

  • حجم منبع دوجداره

مخازن ساخته شده در کارگاه های تولیدی، حجم متفاوتی دارند و از 200 تا 2000 لیتر متغیر است. برای برآورد دقیق میزان حجم مورد نیاز یک منبع، به اطلاعاتی نظیر تعداد ساکنین، تعداد شیرهای مصرفی، نوع کاربری ساختمان و ضریب تقاضای مصرفی، نیاز است.

  • جنس منبع دوجداره

ورق گالوانیزه استفاده شده از نوع گرم بوده که حاصل غوطه وری قطعه در داخل مذاب روی است. استفاده از ورق گالوانیزه گرم ضروری است، هم به خاطر حصول به کیفیت بهتری از جوشکاری و هم به خاطر اینکه قسمت گالوانیزه روی منبع از بین نرود.

  • ضخامت منبع دوجداره

با توجه به جریان نداشتن سیال با فشار بالا، نیاز به استفاده از ضخامت های بالای ورق نمی باشد و معمولا ضخامت ورقه ها از یک سانتی متر فراتر نمی رود. غالبا ضخامت جداره بیرونی دو تا سه میلی متر و ضخامت جداره داخلی 4 تا 5 میلی متر است ( فشار سیال در محفظه داخلی به مراتب بیشتر است و به همین دلیل جداره داخلی ضخامت بالاتری دارد). دمای کاری و ضریب خوردگی سیال در حال جریان هم در تعیین ضخامت ورق موثر می باشد.

  • بازدهی حرارتی منبع دوجداره

بازدهی حرارتی این نوع از منابع در حدود 95 درصد است.



در جدول زیر نمونه ای از مشخصات ساختاری دیگ های اب گرم دو جداره آورده شده است:

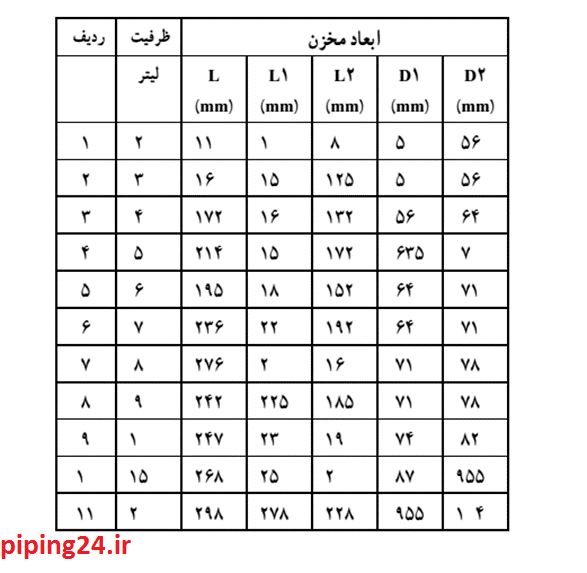

منبع دو جداره آب گرم 3

 جدول 1نمونه ای از کاتالوگ مشخصات فیزیکی و ساختاری منبع های دو جداره

  • لوله کشی و نصب منبع دوجداره آب گرم

این منبع در داخل موتورخانه و بالاتر از دیگ، روی پایه ای که معمولا ساخته شده از لوله است، نصب می شود. پایه باید طوری ساخته شود که استحکام لازم را یا به خودی خود و یا با اتصال و تکیه دادن به دیواره های اطراف داشته باشد تا بتوان از افتادن آن پیشگیری کرد.

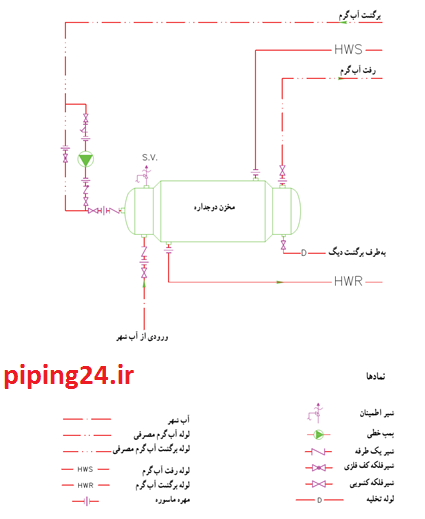

منبع دو جداره آب گرم 4

شکل 3تصویر شماتیکی از مسیرهای لوله کشی منبع دوجداره



  • اجزای منبع دو جداره آب گرم
    •  هر منبع دوجداره یک مجرای آب سرد در ناحیه تحتانی دارد که از آب شهری ورودی به موتوخانه منشعب می شود. یک عدد شیرفلکه و یک عدد شیر یک طرفه نیز برای این انعشاب مورد نیاز است. همانطوری که گفته شد، شیر یک طرفه از برگشت آب گرم منبع به سیستم لوله کشی جلوگیری کرده و شیر فلکه هم به منظور قطع آب ورودی در مواقع ضروری، نصب می شود.
    • مجرای برگشت آب گرم جداره منبع به دیگ که در قسمت تحتانی منبع واقع است.
    •  یک مجرای تخلیه در قسمت زیرین منبع که به شکل نصب یک عدد شیر سماوری است.
    • مجرای ورودی آب گرم که در قسمت فوقانی منبع واقع بوده و آب گرم ورودی از این دریچه، بعد از گردش در اطراف منبع و انجام تبادل حرارتی، از طریق مجرای برگشت آب گرم که در پایین منبع است، به دیگ بر می گردد.
    • شیر اطمینان نصب شده بر روی قسمت فوقانی منبع تا در مواقع فراگذشت درجه حرارت از حد مجاز، به طور خودکار باز شده و از انفجار منبع جلوگیری می کند.
    • مجرای آب گرم رفت مصرفی که در قسمت فوقانی منبع واقع است و هدایت آب گرم مصرفی را به داخل ساختمان برعهده دارد.
    •  شیر هواگیری دستی یا خودکار که روی مجرای ورود آب گرم از دیگ به جداره منبع دوجداره نصب شده و وظیفه هواگیری را بر عهده دارد.

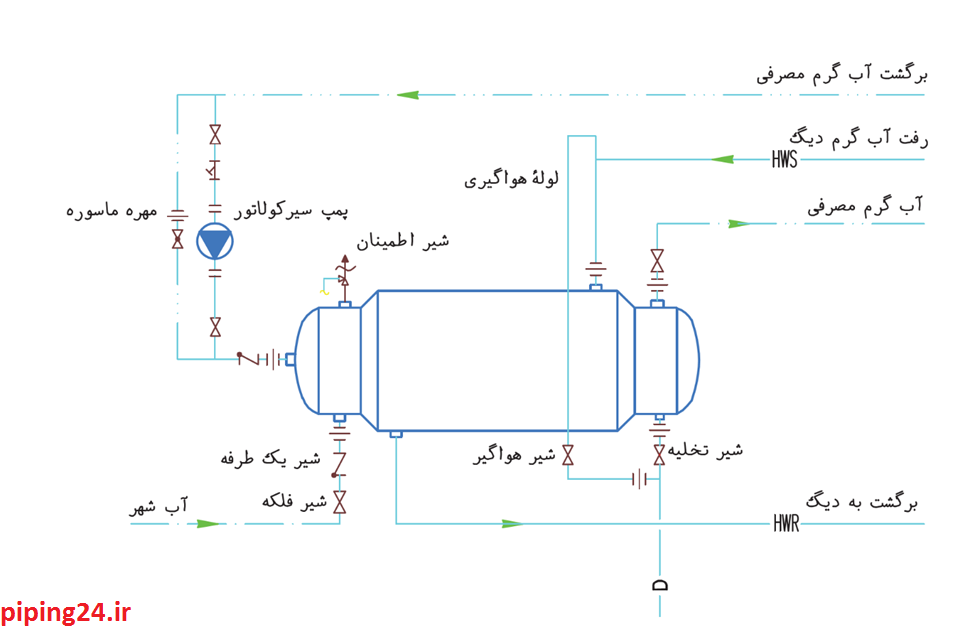

منبع دو جداره آب گرم 5

شکل 4اجزای تشکیل دهنده منبع دو جداره آب گرم

  • نکات لازم هنگام خرید یک منبع دوجداره
    • توجه ضخامت ورق و گارانتی ارائه شده، در کنار پارامترهایی چون ظرفیت و ابعاد منبع
    • توجه به محدودیت های ابعادی ورودی درب موتورخانه و امکان سنجی حمل ایمن و اسقترار آن در مکانی مناسب
    • توجه به استفاده از عدسی با ضخامت ورق بیشتر.

توضیح:
آسیب پذیرترین نقاط منبع دوجداره از نظر پوسیدگی و خوردگی، ناحیه عدسی مخزن است که به کشیدگی و ترک های بسیار ریز در ساخت عدسی ها برمی گردد که موجب متحمل شدن تنش های زیادی در این ناحیه می شود. و استفاده از عدسی با ضخامت ورق بیشتر، می تواند عمر منبع را تا 5 سال بیشتر افزایش دهد.

    • 4- توجه به حداقل ارتفاع لازم بین بالای منبع تا سقف موتورخانه که در حدود 30 سانتی متر می باشد.

در این نوشته، تلاش کردیم شما عزیزان را با کلیاتی از منبع دوجداره آب گرم آشنا سازیم تا ضمن اطلاع از شیوه کارکرد آن، با آگاهی کامل نسبت به سفارش و خرید این بخش از تاسیسات اقدام کنید. چنانچه در زمینه انتخاب منبع مناسب، خرید و یا نصب و راه اندازی منبع دو جداره آب گرم به دنبال بهترین راه حل ها هستید، با ما در تماس باشید تا همکاران ما در واحد فنی، با بهره گیری از تجربه و دانش روز خود، بالاترین سطح کیفی تاسیسات موتورخانه را برای شما عزیزان به ارمغان آورند.

در مقاله دیگری،تعمیر و تعویض منبع دو جداره آب گرم را، مورد بررسی قرار داده ایم. پیشنهاد می کنیم، چنانچه سوالاتی در مورد تعمیر و یا تعویض این نوع از منبع ها دارید، به این مقاله مراجعه کنید.

*تصاویر به کار رفته در این نوشته، از کتاب "کارگاه تأسیسات حرارتی" دوره دوم آموزش متوسطه فنی و حرفه ای برداشته شده است.
