از جمله اقدامات مهم و پر اهمیت در برقکاری ساختمان، نصب کلید و پریز برق می باشد که وجود آن در هر محیطی الزامی است.

برای مثال گاهی ممکن است به دلایلی از جمله تغییر دکوراسیون محیط، جا به جا کردن تلویزیون و ... نیاز به نصب یک کلید و پریز جدید داشته باشید.

بنابراین رعایت کلیه نکات ایمنی و قواعد لازم برای نصب این کلید و پریزها ضروری می باشد تا از بروز حوادثی مثل برق گرفتگی و اتصالی برق در ساختمان جلوگیری شود.

به همین منظور با ما همراه باشید تا در این مطلب از صفر تا صد روش نصب کلید و پریزهای برق را به شما آموزش دهیم.



چگونگی نصب کلید و پریز برق در ساختمان

معمولاً افرادی که تا حدودی با برق کاری ساختمان آشنا هستند، می توانند با رعایت کلیه نکات ایمنی از پس نصب کلید و پریز ساختمان بربیایند. اما اگر تجربه ای در این خصوص ندارید بهتر است که از افراد متخصص کمک بگیرید.

  • شیوه نصب کلید و پریز در قاب تکی

وسایل لازم جهت نصب کلید و پریز برق در قاب تک

* مکانیزم پریز برق

* قاب کلید و پریز

* پیچ گوشتی دوسو (برای مطالعه راهنمای خرید بهترین پیچ گوشتی دوسو و چهارسو دستی، لینک آن را لمس نمایید.

* فازمتر

این موارد جز اصلی ترین وسایل مورد نیاز هستند. اما وسیله های دیگری مثل تستر ولتاژ، تستر خروجی و دستگاه ردیاب لوله و کابل نیز می توانند برای کار نصب کلید و پریز برق در ساختمان به شما کمک نمایند.

تعیین سیم فاز و نول

در مرحله اول باید ابتدا فیوز اصلی برق را وصل کنید و سپس برای تشخیص سیم فاز و نول و سیم برگشتی از لامپ (بار) باید سر فاز متر را به هر کدام از سیم ها متصل کرده و با چسباندن انگشت به قسمت تحتانی فازمتر، آن را بررسی نمایید.

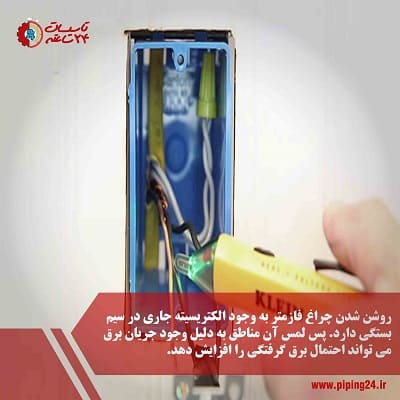

نصب کلید و پریز برق 1

اگر چراغ فازمتر روشن شد، می توان نتیجه گرفت که سیم برق از نوع فاز می باشد. اما اگر روشن نشد، سیم از نوع نول می باشد.

لازم به ذکر است که شما می توانید در صورت نیاز روکش پلاستیکی سیم های برق را هم به میزان لازم جدا نمایید.

قطع کامل جریان برق

پس از تعیین سیم ها مهم ترین کار اطمینان از عدم وجود جریان برق در ساختمان با قطع فیوز برق می باشد. بعد از قطع فیوز مجدداً عدم وجود برق را با فازمتر چک می کنیم تا مطمئن شویم که برق قطع شده است.

بدیهی است که این عمل، شما را از کلیه خطرات احتمالی از جمله برق گرفتگی، شوک الکتریکی و آتش سوزی در امان نگه خواهد داشت.

نصب مکانیزم پریز برق

در این مرحله باید ابتدا به کمک پیچ گوشتی رویه پریز برق را جدا نمایید و بعد سیم های برق فاز و نول را به ترمینال های مکانیزم برق متصل کنید.

سپس می توانید آن را درون قوطی برق قرار دهید و با پیچ گوشتی، پیچ های چنگه را ببندید تا پریز به خوبی در جای خود قرار بگیرد.

فراموش نکنید که شیوه نصب کلیدهای تک پل و دوپل مشابه یکدیگر می باشد، اما کلیدهای تک پل برای روشن و خاموش کردن یک مدار و کلیدهای دوپل برای دو مدار جداگانه به کار می روند.

شما می توانید فیلم روش نصب کلید برق دوپل ساختمان را از طریق لینک آن مشاهده نمایید.

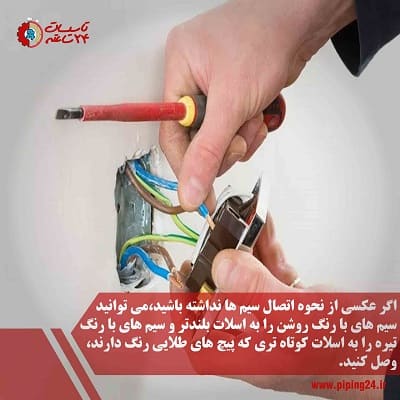

نصب کلید و پریز برق 2

نصب مکانیزم کلید روشنایی

در این مرحله ابتدا رویه کلید روشنایی رو باز کنید و بعد سیم های برق فاز، نول و بار را به ترمینال های مکانیزم کلید روشنایی متصل نمایید و برای محکم کردن آن ها، پیچ های هریک را با پیچ گوشتی سفت کنید.

پس از این کار باید آن را درون قوطی برق قرار دهید و پیچ های چنگه را ببندید تا کلید به طور کامل در جای خود قرار بگیرد.

اتصال قاب کریستال

قاب کریستال را بر روی کلید و پریز متصل شده درون قوطی های برق قرار دهید و آن را کاملاً در جای خود محکم نمایید. سپس رویه کلید را در جای خود قرار دهید و رویه پریز را با پیچ گوشتی ببندید.

در نهایت هم پس از پایان کار، فیوز برق را متصل کرده و پریز را با فازمتر بررسی کنید. اگر یکی از دو شاخه آن برق داشت، یعنی کار شما به درستی انجام شده است.

اما اگر قصد تست کردن کلید را داشته باشید، می توانید برای اطمینان از صحت انجام کار و داشتن برق، سرپیچ آن را با فازمتر چک کنید.

مواردی که تا اینجا بیان شد مربوط به زمانی است که شما بخواهید نصب پریز را به صورت تکی انجام دهید و از قاب تکی استفاده کنید.



فیلم آموزش سیم کشی و نصب پریز برق

در کلیپ زیر صفر تا صد سیم کشی و نصب پریز برق به شما آموزش داده می شود. این فیلم در یکی از پروژه های انجام شده توسط تکنسین های تاسیسات 24 ساعته تهیه شده است.





  • شیوه نصب کلید و پریز در قاب دوتایی کلید و پریز

ابزار مورد نیاز

* مکانیزم پریز برق

* قاب کلید و پریز

* پیچ گوشتی دوسو

شناسایی سیم های برق و قطع جریان برق

برای شروع فیوز برق را قطع کرده و سیم های برق را با فازمتر شناسایی کنید. معمولاً سیم فاز به رنگ مشکی، نول به رنگ آبی و سیم برگشتی از لامپ یا بار به رنگ زرد می باشد.

سپس برق اصلی را قطع نمایید و در صورت لزوم هم روکش پلاستیکی آن ها را به میزان لازم جدا نمایید.

ذکر این نکته الزامی است که در این روش فاصله بین قاب های کلید و پریز بر روی دیوار نباید کمتر از 86 میلی متر باشد.

انجام نصب مکانیزم پریز برق

پس از باز کردن رویه پریز، سیم های فاز و نول را به ترمینال های مکانیزم پریز برق متصل می کنیم و بعد پریز را درون قوطی برق قرار می دهیم.

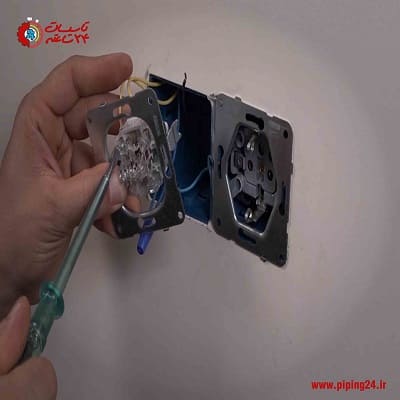

نصب کلید و پریز برق 3

در نهایت پیچ های چنگه را با استفاده از پیچ گوشتی می بندیم تا پریز به طور کامل در جای مخصوص خود قرار بگیرد.

نصب قاب کریستال تک خانه

در این بخش کادر کریستال را بر روی مکانیزم پریز قرار داده و آن را در جای محکم می کنیم. سپس رویه پریز را در محل مخصوص به خود قرار داده و پیچ های آن با پیچ گوشتی می بندیم.

آماده سازی سیم های برق

در این مرحله لازم است که دو رشته سیم فاز و نول را برای اتصال به تغذیه کلید لمسی آماده می کنیم.

برداشتن درپوش شیشه ای کلید لمسی

پیچ گوشتی دوسو را در شیار مشخص شده و پایین درپوش قرار داده و آن را می چرخانیم تا پنل شیشه ای به طور کامل از کلید لمسی جدا شود.

متصل کردن سیم ها به کلید لمسی

حال باید پیچ مربوط به ترمینال های کلید لمسی را باز می کنیم و سیم های فاز، نول و بار را به ترتیب به ترمینال های متناظر آن ها به نام های L, N, L1 و L2 متصل می کنیم و با پیچ گوشتی محکم می کنیم.

قرارگیری کلید لمسی درون قوطی برق

پس از قرار دادن کلید درون قوطی، باید پیچ های چنگه بسته شود تا کلید به درستی در جای خود ثابت شود.

اتصال درپوش شیشه ای

کاری که در این مرحله باید انجام شود این است که درپوش شیشه ای را بر روی کلید قرار دهیم و آن را در جای خود محکم کنیم.

روشن نمودن کلید لمسی

در این مرحله کافی است برق کلید را متصل نمایید و صفحه شیشه ای را لمس نمایید تا کلید لمسی روشن شود.

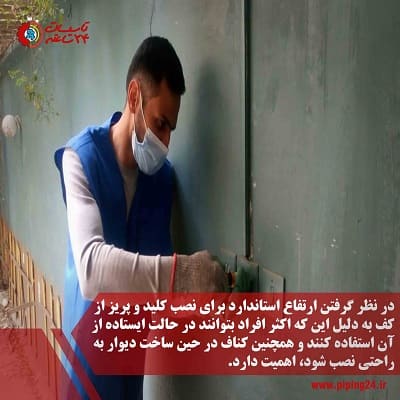

نصب کلید و پریز برق 5

کدام نکات ایمنی برای نصب کلید و پریز باید رعایت شود؟

* عدم اضافه کردن بی مورد کلید و پریز و ترجیح استفاده از رابط برق به جای کلید و پریز جدید

* اطمینان از قطع بودن فیوز برق

* نصب مناسب و دقیق مکانیزم پریز

* عدم انشعاب گیری از کلیدها و لوازم روشنایی

* رعایت حداقل 5 سانتی متر فاصله پریزها از لوله گاز

* پوشاندن پریزهای برق با درپوش ایمنی و یا استفاده از پریزهای نستک به منظور محافظت از کودکان

* دست نزدن به کلید و پریز ساختمان و وسایل برقی با دست خیس و مرطوب

* اگر پس از قطع کردن و وصل کرد مجدد برق، پریزها را خارج کرده اید، حتماً کلیدها را قطع کنید و به تدریج به مدار وارد نمایید.

* عدم اتصال همزمان چند وسیله به یک پریز یا یک سیم رابط

* تعویض سریع کلید و پریزهای معیوب

* خطرناک بودن استفاده از وسایل برقی و نصب کلید و پریز در حمام

* مستقل بودن مدار تغذیه پریزها از مدار تغذیه لامپ ها

* کمک گرفتن از یک برقکار حرفه ای در صورت نداشتن تجربه در خصوص برق کشی ساختمان

* رعایت استاندارد در هنگام وارد کردن سیم ها به درون کلید و پریز برای جلوگیری از اتصال فاز و نول بر روی پیچ

* توجه به تحمل خط برقی که از آن انشعاب گرفته می شود.

* در نظر گرفتن ارتفاع نصب کلید و پریزهای برق

* فاصله استاندارد مرکز یک قوطی تا مرکز قوطی دیگر با در نظر گرفتن جدا کننده، که نباید از 91 میلی متر کمتر باشد.

* فاصله استاندارد مرکز یک قوطی تا مرکز قوطی دیگر بدون در نظر گرفتن جدا کننده، که نباید از 71 میلی متر کمتر باشد.

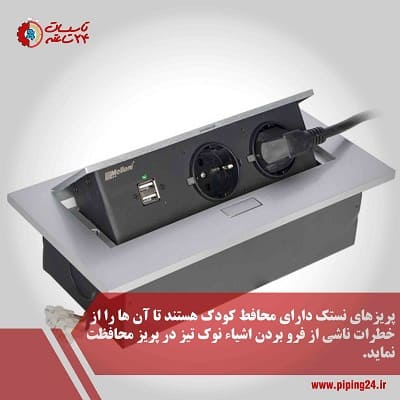

نصب کلید و پریز برق 4

ارتفاع استاندارد نصب کلید و پریز در ساختمان

با توجه به خطراتی که نصب کلید، پریز و فیوز در ارتفاع نامناسب دارد، در نظر گرفتن ارتفاع مناسب برای نصب آن ها بسیار مهم است و می تواند با توجه به موقعیت مکانی آن ها نیز متفاوت باشد.

همچنین فاصله قرارگیری قوطی های این تجهیزات نسبت به یکدیگر هم مورد دیگری است که باید حتماً به آن توجه نمود.

ارتفاع استاندارد کلید برق روشنایی از کف

110-120 سانتی متر

ارتفاع استاندارد کلید کولر گازی و آبی از کف

130 سانتی متر

ارتفاع استاندارد پریز در حمام از کف

120 سانتی متر

ارتفاع استاندارد پریز در آشپزخانه

60 و 120 سانتی متر

ارتفاع استاندارد پریز برق، تلفن و آنتن

30-40 سانتی متر

ارتفاع استاندارد پریزهای روی کابینت از روی کابینت

20-30 سانتی متر

ارتفاع استاندارد پریزهای یخچال و فریزر از کف

110-120 سانتی متر

ارتفاع استاندارد پریزهای ماشین لباسشویی از کف

70-80 سانتی متر

ارتفاع استاندارد جعبه فیوز از کف

160-170 سانتی متر

فاصله استاندارد همه کلیدهای برق از چهارچوب در

15-25 سانتی متر

فاصله و ارتفاع استاندارد جعبه فیوز از لوله های گاز و آب

حدوداً 1 متر

ارتفاع استاندارد جعبه تقسیم تا سقف

30-35 سانتی متر

ارتفاع استاندارد گوشی آیفون از سطح زمین

130-150 سانتی متر

ارتفاع استاندارد آویز چراغ های روشنایی از سقف

30-50 سانتی متر



فیلم آموزش نصب و سیم کشی کلید برق ساختمان

به منظور تکمیل توضیحات داده شده در این مطلب از شما دعوت می کنیم نصب و سیم کشی  کلید برق را از طریق کلیپ زیر به صورت تصویری مشاهده کنید.
