پکیج دیواری نیز مانند هر دستگاه دیگری پس از مدتها استفاده در صورت خراب شدن و ایجاد عیوب احتیاج به تعمیر دارد، تعمیر شامل فعالیت هایی است که بر روی یک دستگاه معیوب پیاده می شود تا سیستم به حالت اولیه و آماده به کار دربیاید.

در این مقاله تلاش شده است که انجام عملیات تعمیر پکیج دیواری شرح داده شود و نیز در پایان به سولات رایج پاسخ داده شود.

در مرحله اول آشنایی با قطعات برای تعمیر پکیج الزامی است و بدون این آگاهی تعمیر امکان پذیر نمی باشد، در دو تصویر ذیل سیستم پکیج دیواری و قطعات آن نمایش داده شده است، برای کسب اطلاعات بیشتر می توانید به قسمت معرفی اجزای پکیج دیواری در سایت رجوع کنید.

 تصویر پکیج دیواری به همراه معرفی قطعات

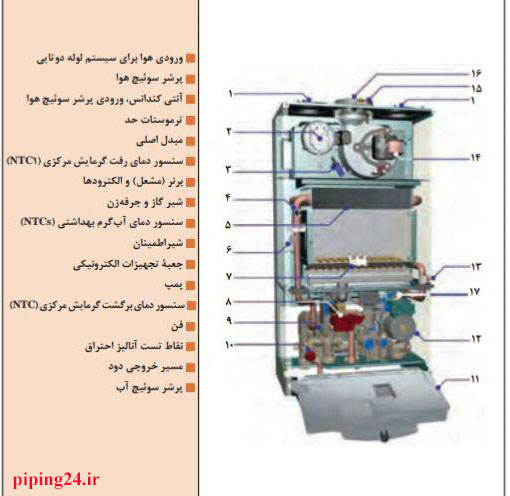

شکل 1: تصویر پکیج دیواری به همراه معرفی قطعات



تصویر پکیج دیواری به همراه معرفی قطعات

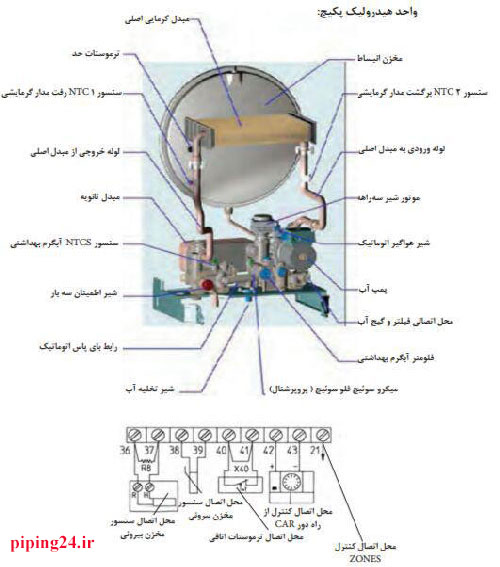

شکل 2: تصویر پکیج دیواری به همراه معرفی قطعات



سپس در این مرحله با بعضی از عیوب و راه نمایی نحوه تعمیر پکیج دیواری آشنا می شویم، دقت داشته باشید که اگر با انجام هر کدام از راه حل ها مشکل دستگاه حل نشد احتمالا برد دستگاه دارای ایراد است، تعمیر برد کاری بسیار تخصصی است و هرگز بدون تجربه و دانش کافی اقدام به تعمیر برد نکنید:



͟ روشن نشدن مشعل:

1 تعویض شیر گاز، سوییچ فشار هوا، سوییچ فشار آب، NTC

2 بررسی فشار آب

3 کنترل وصل بودن شیر گاز

4 تنظیم فاصله سنسور شعله و مشعل (فاصله مناسب 4 میلی متر)



͟غیر فعال شدن پمپ:

1 بررسی پریز برق، فیوز، اتصالات و سیم کشی

2 تعویض پمپ (اگر پمپ سوخته باشد)

3 رفع گیرپاژ پمپ

4 وصل کردن اتصال پمپ به خروجی جریان برق



͟ گرم نشدن آب در مدار گرمایشی:

1 رسوب زدایی مبدل

2 تعویض شیر گاز و کنترل کننده ها

3 مناسب کردن قطر لوله ورودی گاز نسبت به دستگاه

4 کوتاه کردن مسیر لوله مدار آب گرمایشی



͟ غیر فعال بودن جرقه زن در حین کار کردن فن:

1 تمیز کردن و باز کردن راه دودکش

2 بررسی سیم کشی و اتصالات

3 تعویض سوییچ فشار هواو الکترود جرقه زن



͟عدم تشکیل شعله در حین کار کردن جرقه زن:

1 باز کردن شیر ورودی گاز

2 انجام هواگیری

3 تعویض یا تنظیم شیر گاز

4 تعویض برد الکتریکی



͟ انفجاری روشن شدن مشعل:

1 تنظیم شیر ورودی گاز

2 تعویض یا تنظیم فاصله الکترود جرقه زن (3 تا 5 میلی متر)



͟ خاموش و روشن شدن مداوم دستگاه:

1 افزایش ظرفیت و تعداد رادیاتورها

2 باز کردن بیشتر شیر مدار برای گردش بیشتر آب

3 تمیزکاری مدار گرمایشی و صافی مدار برگشت گرمایشی



͟ بالاتر بودن دمای آب مصرفی از حد تعیین شده:

1 بالا بردن فشار آب ورودی با استفاده از پمپ

2 تعویض کنترل کننده و سنسور آب گرم مصرفی

3 بررسی شیر مخلوط آب گرم مصرفی، ترموستات حد، پمپ، شیر گاز



͟ تشکیل شعله در هنگام بسته بودن شیر گاز:

1 تعویض و بررسی عملکرد شیر گاز

2 تعویض PCB



͟  زرد بودن شعله مشعل:

1 تمیز کردن مشعل، دودکش و دیگ

2 بررسی مسیر و قطر دودکش و سوراخ انژکتورها

3 وارد کردن هوا به داخل پکیج



͟ پایین آمدن فشار آب:

1 گرفتن نشتی رادیاتورها، مسیرهای لوله کشی و اتصالات پکیج

͟ گرم نشدن رادیاتورها:

1 باز کردن مسیر رفت و برگشت رادیاتور

2 انجام هواگیری رادیاتورها

3 تنظیم فشار آب دستگاه



͟ وجود سر و صدا در مدار گرمایش:

1 هواگیری مدار گرمایش

2 بالا بردن فشار آب با استفاده از شیر پر کن



͟ سر و صدای پمپ:

1 تعویض پمپ

2 هواگیری پمپ

3 پر کردن منبع آب



͟ خاموش شدن دستگاه هنگام وزش باد:

1 نصب کلاهک مناسب H

2 تنظیم جهت کلاهک در امتداد جریان باد



͟ عدم کار کردن پمپ

1 کنترل مسیر برق از کلید تا پمپ

2 رفع گیرپاژ پمپ

3 تعویض پمپ



͟ رسوب گرفتگی مدار هیدرولیک

1 پایین آوردن حرارت پکیج

2 تعویض رسوب گیر

3 استفاده از سختی گیر آب

در آخر این نکته را اضافه کنیم که در دفترچه راهنمای هر پکیج کدهای عیوب دستگاه با توضیحات لازم آورده شده است و نشانه ی هر کد در هر پکیج می تواند با سایر پکیج ها متفاوت باشد، برای تعمیر دستگاه رجوع به دفترچه راهنما مخصوص توصیه می شود.



در مرحله سوم و پس از تعمیر پکیج دیواری و رفع عیوب اقدام به تنظیم دستگاه می کنیم، تنظیمات شامل موارد زیر است:

1 تنظیم دمای آب گرم مصرفی: صفحه نمایشگر، دمای آب خروجی از پکیج را نشان می دهد برای افزایش دما کلید مربوطه را در جهت عقربه های ساعت و برای کاهش دما آن را خلاف جهت عقربه های ساعت بچرخانید.



2 تنظیم دمای اتاق: با استفاده از ترموستات اتاقی دمای آب مصرفی را که طبق آن محیط گرم می شود به مقدار دلخواه در آورید.



3 تنظیم فشار: عقربه گیج فشار باید بین 0.7 تا 1.5 باشد، در صورت زیاد بودن فشار به آرامی شیر تخلیه پکیج را باز کنید و اگر فشار کم بود شیر پر کن را باز کنید.



4 تنظیمات جداکننده دود و هوا: با استفاده از سیستم مکش هوا و مکش احتراق هوای اضافه، کنترل کننده ها را بچرخانید.

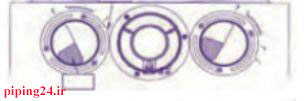

 تصویر کنترل کننده های پکیج دیواری



  نکات ایمنی لازم در تعمیر پکیج دیواری:

1 . پکیج را خاموش نموده و از جریان برق جدا کنید.

2 . شیرهای ورودی گاز، ورودی آب سرد و شیرهای سیستم گرمایش را ببندید.

3 . قبل از باز کردن قطعات، آب سیستم را تخلیه کنید.

4. پس از تعمیر پکیج دیواری عملکرد آن را تست کرده و حتما گاز داخل پکیج را تخلیه کرده و تست عدم نشتی با فندک را انجام دهید (بدون تخصص لازم این کار مرگ بار خواهد بود)



پرسش های رایج:

1 فن پکیج در حالت آب گرم خاموش نمی شود؟

ابتدا مبدل را جرم گیری و فشار گاز را تنظیم کنید و نیز اقدام به تعویض NTC کنید، اگر مشکل حل نشد احتمالا برد دستگاه ایراد پیدا کرده است.



2 آب گرم نمی شود و به صورت ولرم باقی می ماند؟

ممکن است دمای آب گرم مصرفی خوب تنظیم نشده باشد یا مشکل از شیر سه طرفه و NTC است.



3 با وجود هواگیری باز هم پکیج تولید صدا می کند؟

احتمالا رادیاتورها گاز هیدروژن تولید می کنند، باید شست و شو داده شوند و مایع فرناکس برای جلوگیری از هواگیری تزریق شود.



4 با وجود جرم گیری، بعد از گذشت چند دقیقه چراغ دستگاه در حالت آب گرم قرمز می شود؟

خرابی NTC یا موتور شیر سه طرفه و یا پمپ سیر کولار می تواند این مشکل را ایجاد کند، این قطعات را تست کنید.

5 گرمایش رادیاتورها وجود ندارد درحالی که مدار آب گرم بهداشتی کار می کند؟

تنظیم دمای شوفاژ، قرار دادن دستگاه در وضعیت زمستانه، تنظیم اتصالات بین ترموستات و دستگاه و با تمیزکاری یا تعویض NTC این مشکل رفع می شود.





تعمیر پکیج دیواری فعالیتی تخصصی است و احتیاج به دانش و تجربه کافی از قطعات، سیستم پکیج و عیوب دستگاه دارد و انجام آن بدون توانایی لازم عواقب زیان باری به همراه دارد، اگر از این توانایی برخوردار نیستید مگر در موارد جزئی هرگز اقدام به تعمیر دستگاه نکنید.

منتظر سوالات شما در مبحث تعمیر پکیج دیواری هستیم.





اشتراک گذاری:

اینجا جواب میگیری اگر سوال فنی بپرسی

تصویر امنیتی

دیدگاه‌ها

آموزنده بود +3 # فرهاد 1396-07-21 13:30
سلام
"پکیج بوتان اپتیما سرویس شده ولی آب گرم میره تو شوفاژ شیربرقی و کیت هم سالمه.
مشکل از چیه؟ میشه راهنمایی کنید؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # Omid hadadi 1397-10-14 05:22
سلام یا دیافراگم انبساط و یا مبدل دستگاه سوراخ شده و باید تعویض بشه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # علیرضا 1396-07-21 18:44
سلام .
بوش فن دار روشن میشه جرقه هم می زنه اما شیر گاز باز نمیشه و شعله نمیاد خواستم بدونم علت چی می تونه باشه? متشکرم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1396-07-23 13:42
با عرض سلام.
سر سوکت های برنر و بوبین ها را بررسی کنید. احتمال اینکه رله شیر گاز سوخته باشد هم وجود دارد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # حامد 1396-07-24 17:16
سلام و خسته نباشید
پکیج ورونا یک هفت ست نصب شده. هم تو مدار گرمایش هم مصرفی، بعد از 10ثانیه بار دستگاه میاد رو صفر. به نظر شما مشکل چیه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1396-07-25 21:09
با عرض سلام.
شارژ منبع انبساط را بررسی کنید.
اما احتمال نشتی مدار گرمایش نیز زیاد است.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # رضا 1396-07-26 20:17
سلام . وقتتون بخیر
.یه پکیج هست رو حالت تابستونه خوبه ولی حالت زمستانه ارور عدم تخلیه دود میزنه علتش میتونه چی باشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1396-07-27 19:28
سلام
در حالت آبگرم مصرفی بدلیل موردی باز شدن و زمان کوتاه کار کرد اگر دودکش ایراد داشته باشد زیاد تاثیر ندارد. ولی در حالت زمستانه بدلیل رفتن زیر بار با حداکثر توان در صورت عدم صحیح خروج محصولات احتراق ارور میدهد .
دودکش حتما بررسی شود
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # رحمان 1396-07-27 20:43
سلام
یه پکیج فلوریدا هس وقتی اب و باز میکنیم جرقه میزنه روشن میشه ولی جرقه زدن قطع نمیشه تا 15 ثانیه بعد خاموش میشه در حالی باز داره جرقه میزنه. مشکل چی میتونه باشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-07-28 20:18
سلام.
در این موارد احتمالا یون و میله یونزاسیون مشکل دارد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # حسین 1396-08-30 21:58
سلام،پکیج رو وقتی روشن میکنم خیلی دیر روشن میشه و با حالت انفجاری و یهویی با صدای بلند روشن میشه مشکلش چیه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-09-02 00:50
سلام دوست عزیز، گاهی پکیج انفجاری روشن شده و صدای زیادی هم دارد. در صورت ممکن است که حداکثر فشار گاز شیربرقی گاز دستگاه پکیج و یا فاصله الکترود جرقه زن تا سطح مشعل برنر تنظیم نباشد و یا مشکل از شکستگی الکترود جرقه و کابل مربوط به ان یا خرابی ترانس جرقه و یا برد کنترل پکیج باشد یا مشکل از گرفتگی دودکش و استفاده از تبدیل یا فلنج دود نامناسب باشد
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # سینا 1396-09-02 00:48
سلام خسته نباشین پکیج روشن میشه ولی اب گرم نمیشه و قبلش یه لوله کشی کرده بوده.
میتونه مال عدم هواگیری باشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-09-05 00:21
سلام ممنون. ببینید رادیاتورها درست هواگیری شده اند، چک کنیدکه آب به سمت رادیاتورها میرود . چک کنید، پمپ دستگاه سالم است، بای پس عمل نکرده است.شیر ۳طرفه مشکل ندارد.زیرا روشن شدن به تنهای نشانه سالم بودن دستگاه نیست.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # سید 1396-09-09 06:38
احتمال زیاد مربوط میشه به نصب دودکش در کل مشکل کمبود اکسیژن است
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # علی 1396-11-05 23:43
سلام
پکیج فرولی ۲۴۰۰۰دو مبدل ۵ سال کارکرد
بعد از ریست کردن و باز کردن آب گرم مصرفی فشار سنج به سمت فشار بالا نوسانی شده و یک صدای تق تق همزمان از سمت پمپ شنیده میشود و بعد از چند ثانیه پکیج کلن از کار می افتد
آیا جرمی در پمپ است؟
آیا پمپ کلن از بین رفته است ؟
قیمت پمپ ؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +2 # اسماعیلی 1396-11-17 14:04
سلام وقت شما بخیر
احتمالا مشکل خرابی شیر پرکن هست.
اما باید دقیق بررسی شود.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # علیرضا 1396-12-04 09:46
سلام
وقت بخیر
علت گرم نشدن آب گرم مصرفی و روشن و خاموش شدن مداوم شعله در پکیج چیه ؟؟؟با وجود اینکه دمای آب رو زیاد میکنم ولی دمای آب از 39 و 40 درجه بیشتر نمیشه و شعله خاموش میشه و این موضوع باعث سرد شدن آب میشه
ضمنا رادیاتور به خوبی گرم میشه و مشگل فقط در آب گرم مصرفیه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # اسماعیلی 1396-12-11 07:23
سلام وقت شما بخیر
این مورد بیشتر مربوط به دستگاه های دیافراگمی هست. و بخش اب تان قابل بررسی است.
موفق باشید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # سجاد 1397-01-18 01:13
سلام
پکیج فشارش بالاتر از ۳.۵ هست یعنی خطای اف ۴۰ رو نشون میده چی کار کنم؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # Omid hadadi 1397-10-14 05:07
سلام از طریق یکی از رادیاتورها فشاررا پایین بیارید شیر هواگیری را باز کنید تا بار پکیج بیاد روی یک و نیم و بعد شیر هواگیری را ببندید ولی اگه اینکار را کردید و بازهم فشار بالا رفته مشکل یا از باد منبع هست که خالی شده و یا دیافراگم سوراخ شده و یا مبدل سوراخ شده
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # بهرام عیوضی 1397-10-10 18:55
سلام ،فشاربارتاحد2.7 بالامیرودیکی ازرادیاتورهاروبازمی کنیم فشاربارراپایین می بریم بازدرعرض چندساعت فشارباربالامی رود ایرادازچیست؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # Omid hadadi 1397-10-14 03:52
سلام اگه فشارخود به خود بالا میرود چند چیز امکان دارد
1منبع انبساط باد ندارد
2دیافراگم منبع سوراخ است
3مبدل سوراخ است،
ایراد یکی ازاین موارد است
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حمیدرضا 1397-11-06 21:22
سلام پکیج بوتان رسوب زدایی کردیم وچندقطعه ش عوض شده مثل بردوچنتا چیزدیگه که نمیدونم.هرده دقیقه خیلییییی سروصدای زیادی داره مثل صدای جت میمونه خیلی بلنده.تعمیرکارمیگه ۲۰ روزاز جرم گیریش بگذره صداش درست میشه.میخواستم لطف کنید شماراهنمایی کنیدک کاری میشه کرد؟؟؟صداش خیلی رواعصابه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # رضا پیری 1397-11-07 00:49
از محلول های شرکت پیاکو میتونید استفاده کنید ولی اگر تک مبدل باشه فک نکنم صداش درست شه تو سرویس فین هاش اسیب دیده که تقصیر
سرویسکار نیست
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mahdi 1397-11-18 00:57
salam mn ye pakyj daram florida taze bordesh tamir shode alan k bordo vasl mikonam pomp kar mikone por mikone ama yekam maka mikone roshan nmishe cheshmak khata mide az chi mitone bahe
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # جلال شریفی 1397-11-24 10:42
سلام لطفا واضحتر توضیح بدید متوجه سوالتون نشدم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # رسولیان 1397-11-19 09:18
سلام پکیج بوتان bl220 دارم بردش سوخته بود تعمیرکار اومد بردشو تعویض کرد ولی از موقعی ک بردش عوض شده شعله پکیج قوی تر و بیشتر شده . کسی هم ک میره حموم با اینکه شیر اب با فشار یکسان و مداوم بازه ولی پکیج مرتبا خاموش و روشن میشه. من فشار گاز ورودی رو کمتر کردم مشکل خاموش و روشن شدن مکرر حل شد ولی باز اب خوب داغ نمیشه . بنظرتون مشکلش چیه از برده یا چیز دیگه ایه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # رضا پیری 1397-11-20 02:02
سلام شما مبدل هارو اسید شویی بکنید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # امین 1397-11-19 09:45
سلام پیکج بعضی مواقع وقتی ک شعله روشن میشه جرقه الکترود قطع نمیشه و مداوم تا وقتی شعله روشن هست جرقه میزنه. البته بعضی مواقع اینجوری میشه بعضی وقتا هم خوبه. فاصله الکترود رو هم تنظیم کردم . مشکلش از چی میتونه باشه؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # رضا پیری 1397-11-20 02:01
سنسور شعله مشکل داره عوض کنید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # محمد مصلحی 1397-12-20 01:27
سلام پکیج گلدیران ، جرقه زن بعضی مواقع کار میکنه و بعضی مواقع جرقه نمیزنه و ارورE1 میده سیم مگنت رو ازبرد تا بالا چک کردم مشکلی نداشت ، ممنون میشم کمکم کنین .
مرسی
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # جلال شریفی 1397-12-20 19:01
سلام گرفتگی و انسداد مبدلها و سرویس کامل پکیج ضروری است
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # یوسفی 1398-06-10 13:27
با عرض سلام
پگیج منزل ما از نوع بوش مدل کامفورت است.چند وقتیه که خطای EA میدهد.و دایم باید ریست شود.مشکل اینه که تا وقتیکه آب داغ است همه چیز مرتبه.به محض اینکه آبگرم مصرف نشه دوباره خطا میدهد.در ضمن این وسطا خطای AA هم میدهد.در صورت امکان راهنمایی بفرمایید.سپاسگزارم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # علی 1398-06-11 11:18
با سلام..خطای aa مال سرویس دوره ای پکیج میباشد..رسوب باعث تداخل در سیستم شده..بعد سرویس دستگاه مشکل شما حل میشود
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # هادی 1398-07-30 23:59
سلام اگه منبع انبساط هوا نداشته باشه چه اتفاقی میوفته؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # علی 1398-08-04 23:57
سلام..فشار دستگاه بالا و پایین میشه
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
