یکی از مراحل نصب پکیج دیواری لوله کشی است، لوله کشی باید به گونه ای انجام شود که علاوه بر ظاهر زیبا و خوشایند باعث افزایش بازدهی گرمایشی دستگاه نیز بشود.

انجام عملیات لوله کشی بدون آموزش صحیح و توانایی لازم باعث نشتی لوله ها می شود به گونه ای که مکررا احتیاج به سرویس پکیج و آب گیری لوله ها است همچنین در کار مدار گرمایش تاثیر بدی گذاشته و مانع از عملکرد صحیح پکیج می شود.

لوله کشی پکیج شامل چهار لوله کشی اصلی آب سرد، آب گرم، سیستم رفت و برگشت می باشد.

بهترین نوع لوله کشی پکیج چیست؟

بهتر است برای لوله کشی پکیج از سیستم کف گرمایش استفاده کنید، در این نوع لوله کشی به دلیل چرخش و سیر کوله شدن آب و نیز وجود پولیمر و نه آلومینیوم، در لوله رسوب تولید نمی شود و یا در صورت تولید رسوب مقدار آن بسیار ناچیز است و درنتیجه آسیب کمتری به پکیج وارد می شود، در این نوع لوله کشی متراژ گرمایش از کف، رفت و برگشت محاسبه می شود.



نصب تک لوله ای

یکی دیگر از انواع لوله کشی ها نصب تک لوله ای است از مزایای این روش می توان به ساده بودن آن و از معایب آن می توان به رسیدن حرارت تنها به ابتدای لوله اشاره کرد.

تصویری از این نوع لوله کشی را در شکل زیر مشاهده می کنید.

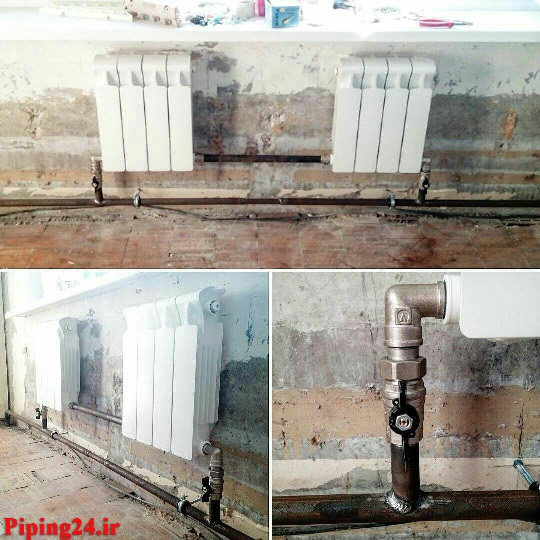

لوله کشی رادیاتور - لوله کشی شوفاژ

تصویر لوله کشی رادیاتور



دو موردی که پیش از لوله کشی باید به آن توجه کرد عبارتند از:

انتخاب جنس و طول مناسب لوله: در انتخاب لوله مناسب توجه به ظرفیت انتقال حرارت لوله ها، قطر لوله ها، جنس لوله ها، ضخامت جدار لوله ها، سایز مناسب لوله ها، مقدار دمای مورد نیاز برای گرمایش ساختمان، محل نصب پکیج، متراژ محیط، قدرت پمپ پکیج، میزان و مقدار حرارت دمای آب، نوع مبدل به کار رفته در پکیج (غیر مستقیم، مستقیم) از عوامل اصلی می باشد.

انتخاب نوع لوله کشی: براساس مکان قرارگیری لوله ها، لوله کشی پکیج به دو نوع روکار و توکار تقسیم می شود، زیبایی و عدم نمایش لوله ها یکی از اصلی ترین مزایای لوله کشی توکار است، در لوله کشی روکار برای جلوگیری از گرما دیدگی لوله ها و ایجاد خمیدگی در آنها و ایمنی و حد استاندارد بالا بهتر است از لوله های پنج لایه استفاده شود.



ریز نکات لوله کشی پکیج

 1 برای بهتر داغ شدن شوفاژ در هنگام لوله کشی از تعداد زانوی کمتری استفاده کنید زیرا هر چه تعداد زانو بیشتر باشد پمپ پکیج فشار بیشتری را متحمل می شود، حال اگر از زانو استفاده می کنید دقت کنید که قطر لوله 25 باشد و زانو 45 درجه باشد زیرا این نوع از فشار زیاد بر پمپ و شکسته شدن آب برگشت جلوگیری کرده و مشکلات کمتری برای پکیج ایجاد می کند.

2 برای لوله کشی رادیاتورها بهتراست آنها را در زیر پنجره قرار دهید تا از تاثیر سرمای خارج از محیط جلوگیری بکند، در محاسبه متراژ گرمایش رادیاتور فقط مسیر رفت را حساب می کنیم، علم های رادیاتور که از آنها برای بستن رادیاتورها استفاده می کنیم نیز باید در زیر پکیج 32 باشد و نهایتا به لوله 25 تبدیل شود.

3 هر چه متراژ لوله بیشتر باشد فشار بیشتری بر پمپ پکیج وارد می شود، پس بهتر است از متراژ لوله کمتر استفاده کرد، اگر به هر دلیلی متراژ لوله کشی زیاد شد یک پمپ کمکی در قسمت رفت قرار دهید تا به پمپ اصلی کمتر فشار وارد شود همچنین مسیر لوله کشی پکیج نباید پیچ و خم زیادی داشته باشد.

4 بهتر است در هنگام لوله کشی از لوله های 4/3 استفاده کنید، استفاده از لوله های 2/1 مگر در مواردی که متراژ ساختمان کوچک و مسیر لوله کشی کوتاه است توصیه نمی شود زیرا این لوله ها به مرور باعث خرابی پمپ دستگاه می شوند.

5 برای محاسبه قدرت پمپ از فرمول قدرت پمپ= 0.075 × متراژ لوله کشی استفاده می کنیم، از این طریق می توان متراژ مناسب لوله کشی با توجه به قدرت پمپ را به دست آورد.

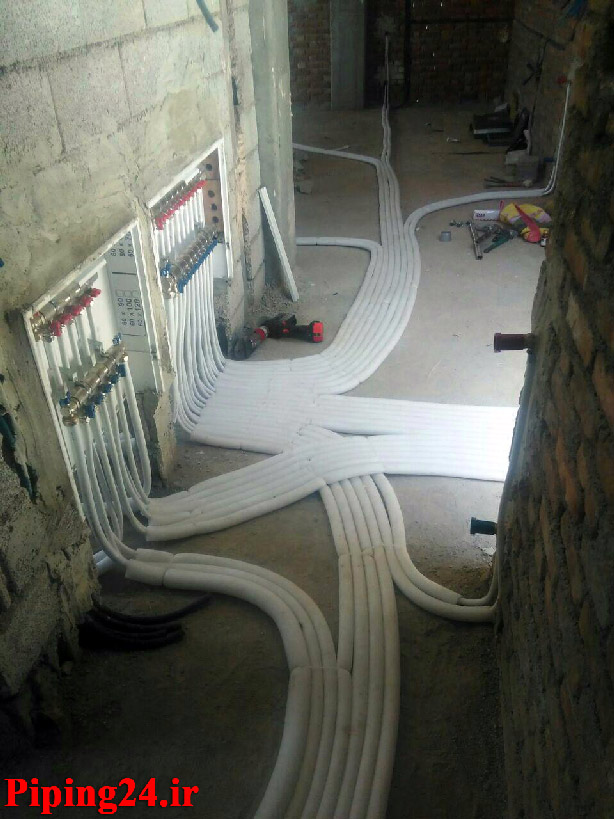

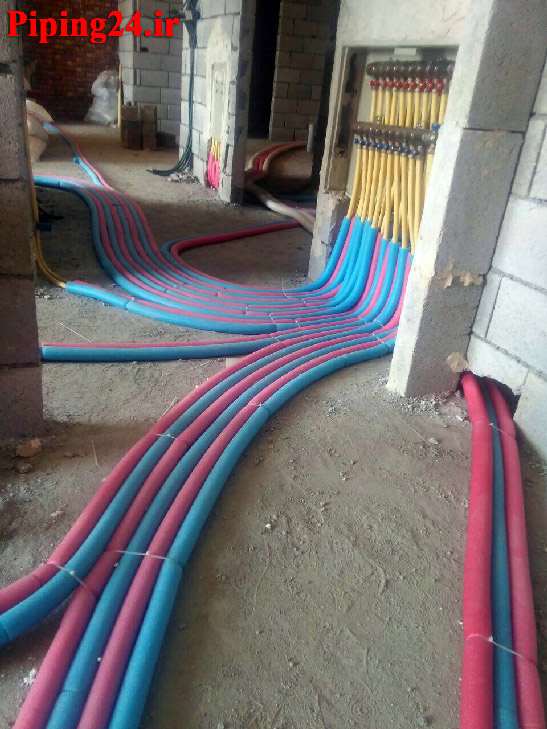

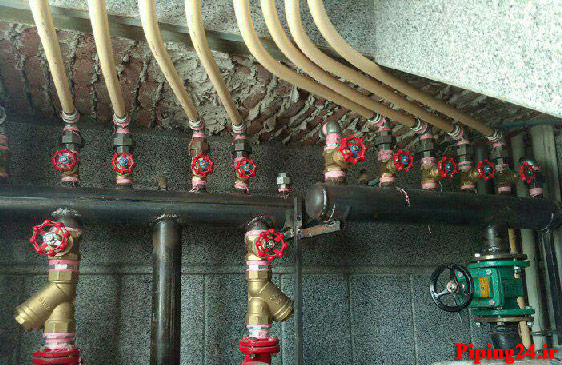

در زیر تصاویری از لوله کشی آورده شده است:

لوله کشی پکیج

لوله کشی پکیج

لوله کشی پکیج



در انجام لوله کشی پکیج شوفاژ دیواری دقت لازم را داشته باشید تا از نیاز مکرر به سرویس و تعمیر پکیج بکاهید و از خسارت های لوله کشی نامناسب پیش گیری کنید.



و در انتها اگر لوله کشی پکیج شما به صورت روکار انجام شده است میتوانید از داکت کشی استفاده کنید که زیبایی منزل یا محل کار شما حفظ گردد.



یکی از خدمات ما لوله کشی پکیج ، رادیاتور و شوفاژ در سریعترین زمان و بهترین کیفیت با حفظ زیبایی محل پروژه می باشد. همین حالا با ما تماس بگیرید تا همکاران ما در اولین فرصت از محل شما به صورت رایگان بازدید نمایند.
