منبع کویل دار (کویلی) آب گرم، یکی از راه های تامین غیرمستقیم آب گرم بهداشتی ساختمان است. عیب یابی منبع کویلی برای کارکرد درست سیستم موتورخانه ضروری است. در این مقاله خدماتی، با جزئیاتی از تعمیر و عیب یابی این جز از موتورخانه آشنا خواهید شد. تا انتهای این مطلب همراه ما باشید.

برای آشنایی بیشتر با این گونه از تجهیزات موتورخانه، مقاله منبع کویلی آب گرم را مطالعه فرمایید.

عیب یابی و تعمیر منبع کویل دار 1

شکل 1 تعمیر، عیب یابی و سرویس قطعات منبع کویل دار آب گرم موتورخانه توسط همکاران واحد فنی سایت

عیب یابی و تعمیر منبع کویل دار 2

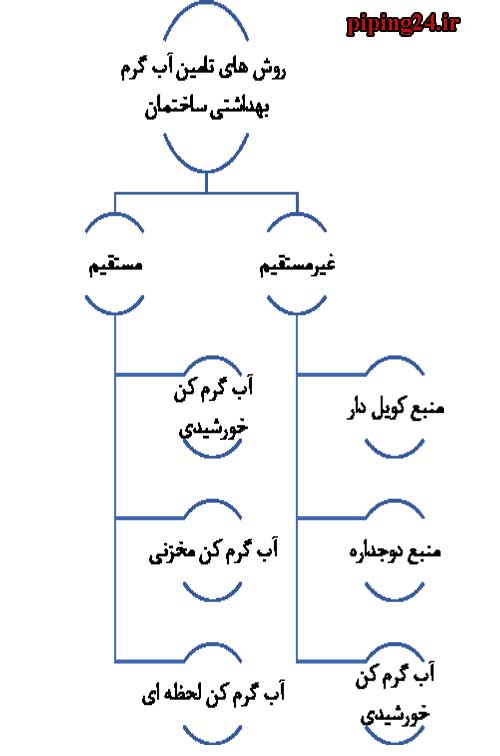

شکل 2 انواع روش های تامین آب گرم ساختمان

اجزای منبع کویلی موتورخانه

نام اجزا منبع کویلی

ساختار و عملکرد

شکل ظاهری

مخزن

* محاسبه ضخامت ورق فولادی به كار برده شده در مخزن برحسب دمای كاری، فشار كاری دستگاه و ضريب خورندگی آب انجام می شود.

* از مخازن کویلی، برحسب شرایط محل نصب، در دو نوع افقی و ايستاده استفاده می شود.

tعیب یابی و تعمیر منبع کویل دار 1

پایه

* ساخت پایه در مخازن كويلی افقی، به صورت شاسی و زيرسری مانند مخازن دوجداره صورت می گیرد.

* پایه ها در مخازن كويلی ايستاده متصل به مخزن است.

tعیب یابی و تعمیر منبع کویل دار 2

tعیب یابی و تعمیر منبع کویل دار 3

کویل

* ساخت کويل ها به صورت U شکل يا حلقوی انجام می شود كه بر روی يک صفحه سوراخدار جوش داده شده است و با استفاده از صفحات فلزی فاصله لوله ها از يکديگر در حد ثابتی نگه داشته می شود.

tعیب یابی و تعمیر منبع کویل دار 4

جدا کننده

* جدا کننده یک عدسی چدنی است كه با يک ديواره و لاستيک آب بندی، مسير لوله های كويل رفت و برگشت را از يکديگر جدا می سازد.

tعیب یابی و تعمیر منبع کویل دار 5

بوشن ها

* روی مخزن، بوشن هايی به منظور ورود آب شهری، رفت و برگشت آب گرم مصرفی و نصب تجهيزات مورد نیاز (فشارسنج، دماسنج و شير اطمينان و ...) جوش داده شده است.

tعیب یابی و تعمیر منبع کویل دار 6

مطالعه مقاله جایگزینی منبع کویلی به جای دوجدارهبه شما خوانندگان گرامی توصیه می کنیم.

بعد از بهره برداری از منبع كويلی، جدولی از روند چگونگی كار آن تهيه می شود كه به اين جدول چک ليست گفته می شود. اين چک ليست با توجه به نوع كاربری مخزن كويلی در بازه های زمانی يک روزه يا هفتگی يا ماهيانه تهيه و تنظیم می شود.

با انطباق دوره ای چک ليست ها با يکديگر می توان پی برد كه در كدام بخش از كار منبع كويلی عيبی ايجاد شده يا بعدا منجر به توقف كار آن می شود. در اين صورت می توان با برنامه ريزی، اقدام به برطرف کردن عيب نمود. چک لیست های تعمیراتی موتورخانه را از لینک چک لیست تعمیر و نگهداری موتورخانه مطالعه فرمایید.

عیب یابی و تعمیر منبع کویل دار 3

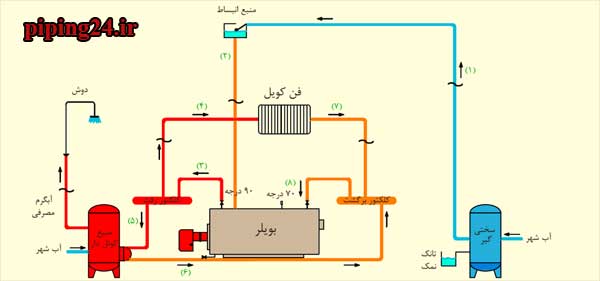

شکل 3 تصویر شماتیک ساده ای از یک موتورخانه گرمایشی

تعمیر مخزن کویلی

در این قسمت، روش عیب یابی و تعمیر منبع کویلی بر اساس مشاهدات ناشی از عدم کارکرد درست سیستم ارائه می شود.

مشاهدات

عیب محتمل

روش تعمیر

عدم گرم شدن آب

1- عدم گرمابندي مخزن منبع کویلی

2- رسوب گرفتگي

3- مصرف بیش از حد معمول

4- دماي پایین آب ديگ

5- دماي پایین آب سرد ورودي پايين

6- عدم عملکرد درست پمپ آب گرم مصرفی

7- عدم سيركوله آب ديگ موتورخانه

1. گرمابندي مخزن با استفاده از عايق گرمايي

2.1. رسوب زدايي داخل کویل منبع

2.2. رسوب زدايي سطوح خارجی كويل

3.1. ترويج فرهنگ صحیح مصرف

3.2. بیشتر کردن دماي آب گرم ديگ

3.3. انتخاب کردن مخزن بزرگتر

4. بیشتر کردن دماي ترموستات آب ديگ موتورخانه

5. بیشتر کردن دماي ترموستات آب ديگ موتورخانه

6.1. بررسي شيرهاي مسير شبکه لوله کشی موتورخانه

6.2. تنظيم نمودن دماي ترموستات جداري

6.3. تعمير پمپ موتورخانه

6.4. تعويض پمپ موتورخانه

7.1. بررسي شيرهاي مسير شبکه لوله کشی موتورخانه

7.2. تنظيم کردن دماي ترموستات جداري

7.3. تعمير پمپ موتورخانه

7.4. تعويض پمپ موتورخانه

سرریز شدن آب از مخزن انبساط باز

1- سوراخ شدن كويل

2- (علل دیگر در لینک علت سرریز منبع انبساط در دسترس است)

- تعمير كويل منبع

- تعويض كويل منبع

وجود مواد رنگی در آب گرم مصرفي

1- زنگ زدگی داخل مخزن

2- سوراخ شدن كويل منبع

- تعمير مخزن و پوشش اپوكسي داخل آن

- تعويض مخزن

- تعمير يا تعويض كويل منبع

بو و طعم نامطبوع در آب گرم مصرفي

1- كويل سوراخ شده

- تعمير كويل منبع

- تعويض كويل منبع

خيس بودن اطراف منبع

1- سوراخ شدگی مخزن

2- وجود نشتي در اتصالات و شير اطمينان

- تعمير يا تعويض کردن مخزن

- بررسي محل اتصالات و رفع نشتي مشاهده شده

تغيير فشار بخش ازت يا هواي مخزن انبساط بسته

1- سوراخ شدگی كويل

2- علل دیگر مرتبط با منبع انبساط بسته است

- تعمير كويل

- تعويض كويل



عیب یابی و تعمیر منبع کویل دار 4

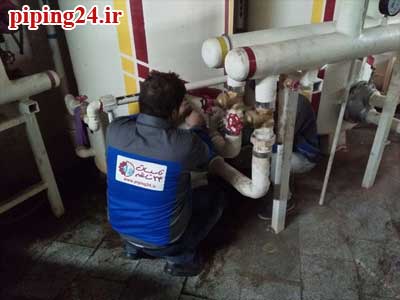

شکل 4 کارشناسان فنی سایت تاسیسات 24 ساعته، در حال تعمیر و عیب یابی منبع کویلی

تعمیر لوله هاي کویل منبع کویل دار

چنانکه در يکی دو تا از لوله ها سوراخ دیده شود، برای جلوگیری از نشتی، می توان درپوش را جوشکاری کرد يا چوب پنبه ای در مسير ورود و خروج همان لوله نصب نمود. تعمير لوله هاي كويل طبق مراحل زیر قابل انجام است:

عیب یابی و تعمیر منبع کویل دار 5

شکل 5 نمایی از کویل منبع کویلی آب گرم

  • خارج کردن كويل آسيب ديده از داخل مخزن
  • شناسایی قسمت های آسیب دیده کویل (سوراخ شدگی)
  • علامت گذاری لوله ورودی و خروجی
  • مسدود کردن هر دو مسیر ورودی و خروجی لوله آسیب دیده
  • مسدود نمودن مسیرهای آسیب دیده به وسیله گپ های پولکی شکل و عملیات جوشکاری (در صورتی که صفحه تقسیم کننده لوله های کویل قابلیت جوشکاری را داشته باشد)
  • مسدود نمودن مسیرهای آسیب دیده با چوب پنپه و به کمک چکش های لاستیکی (چنانچه قابلیت جوشکاری صفحه تقسیم کننده لوله های کویل وجود نداشته باشد)

نکته: قابلیت جوشکاری به معنی دارا بودن شرایط قطعات جوش مانند نداشتن رسوب و خوردگی سطوح، جنس فلز مناسب و دارا بودن فضای کافی برای جوشکاری مناسب است.

  • درون مخزن قرار دادن کویل پس از انجام مراحل تعمیر و انجام تست نشتی برای کویل مطابق دستور کار

نکته: از عوامل مهم در سوراخ شدن کویل می توان به تحت فشار بودن کویل، اسیدشویی مکرر و صدمات فیزیکی هنگام تعمیرات اشاره کرد.

عیب یابی و تعمیر منبع کویل دار 6

شکل 6 خارج کردن کویل برای تعمیر و عیب یابی منبع کویل دار توسط سرویسکاران سایت

تعویض لوله هاي کویل منبع کویل دار

چنانکه سوراخ هایی در دسته ای از لوله ها مشاهده شود، احیا کویل را می توان با تعويض لوله های آسيب ديده و جايگزينی لوله های جديد انجام داد. تعويض لوله هاي كويل با توجه به دستوركار زير قابل انجام است.

  • خارج نمودن كويل آسيب ديده از داخل مخزن
  • شناسایی بخش های آسيب ديده(دچار سوراخ شدگی) كویل
  • علامت گذاری بر روی قسمت ورودی و خروجی لوله
  • بررسی نحوه اتصال لوله ها به صفحه تقسيم كننده لوله های كويل

عیب یابی و تعمیر منبع کویل دار 7

شکل 7 کویل منبع کویل دار برای سرویس بیرون آورده شده است

نکته: نحوه اتصال در كويل های مسی شامل پرچ و جوش مقاومتی و لحيم كاری (جوش برنج یا ...)،
و در كويل های فولادی شامل جوش مقاومتی و جوش برق می شود.

  • جدا کردن لوله آسيب ديده از صفحه تقسيم كننده
  • جایگزین نمودن لوله جديد
  • متصل کردن لوله جديد مطابق با اتصال اوليه يا روش اتصال جايگزين
  • قرار دادن کویل در داخل منبع بعد از انجام مراحل تعويض لوله كويل و انجام تست نشتی كويل مطابق با دستور كار تست منبع كويلی

عیب یابی و تعمیر منبع کویل دار 8

شکل 8 تعمیر و سرویس کویل منبع کویلی آب گرم توسط همکاران فنی سایت

تعمیر یا تعویض مخزن گالوانیزه منبع کویل دار

  • خارج کردن کویل از داخل مخزن به منظور جلوگیری از آسیب دیدگی کویل
  • علامت گذاری محل های نشتی که معمولا به صورت زنگ آب بر روی بدنه مشخص هستند
  • بررسی شدت خوردگی با وارد کردن ضربات کوچک چکش فلزی در محل های پوسیدگی

مقاله سرویس و شست و شوی منبع کویل دار موتورخانه را مطالعه فرمایید تا پیش از خوردگی و از بین رفتن قطعات منبع کویلی، با راهکارهای مقابله با آن آشنا شوید.

نکته: توجه داشته باشید که در صورت زیاد بودن تعداد پوسیدگی ها و شدت آنها، این پوسیدگی در تمام سطح ورق منبع کویلی وجود دارد و در سایر بخش ها نهفته است.

  • پاک کردن محل نشتی از پوسیدگی و زنگ ًزدگی با سوهان گرد و نیمگرد و ورق های سنباده (اگر نشتی یکی یا دو تا بود)
  • تهیه کردن يک تکه ورق فلزی2 ميلیمتر به صورت چهار گوش يا دايره ای شکل با ابعاد 4 برابر قطر نشتی
  • ثابت نمودن ورق در محل نشتی با چهار خال جوش

عیب یابی و تعمیر منبع کویل دار 9

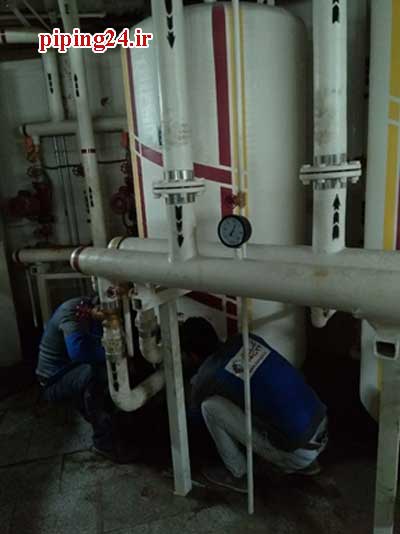

شکل 9 عیب یابی مخزن کویلی موتورخانه توسط سرویسکاران سایت تاسیسات 24 ساعته

  • جوش آب بندی دادن ورق به طور كامل جوش
  • پاک کردن سرباره های جوش از محل جوشكاری

نکته: هرگونه عملیات جوشكاری بر روی ورق گالوانيزه سبب از بين رفتگی گالوانيزه ورق در محل و اطراف محل جوشكاری می گردد.

  • پوشاندن محل و اطراف محل جوشكاری با دو دست رنگ اپوكسی از داخل منبع و با رنگ های
    روغنی از بیرون

توجه: چنانکه تعداد نشتی ها زیاد باشد، مخزن بایستی تعویض شود.

تعویض مخزن

  • باز کردن اتصالات، شيرآلات، نشان دهنده ها، كنترل كننده ها و كويل گرمايی از مخزن پوسيده
  • سرویس و آزمایش هركدام از قطعات بازشده و بستن آن بر روی مخزن جدید درصورت سالم بودن آن

بدنه مخازن کویلی

مخزن گالوانيزه

رسوب زدایی

- می توان از طريق منهول، حجم رسوب را در بازديد دوره ای داخل مخزن مشاهده كرد.

- تجمع رسوب ها معمولا در قسمت عدسی پايينی مخزن صورت می گیرد.

- می توان با استفاده از شیر تخلیه رسوب ته نشين شده را از مخزن خارج نمود.

رفع نشتی

- معمولا سوراخ شدن مخزن در قسمت عدسی ها به وقوع می پیوندد.

- در بخش عدسی, اعمال جريان و فشار بيشتری در مخزن را شاهد هستیم.

- ورق عدسی در قسمت عدسی طی فرآيند كشش و جوشكاری ضعيف شده و بنابراین زودتر از بقيه قسمت ها دچار آسيب دیدگی می شود.

- تشخیص میزان خوردگی با بازديد از قسمت منهول و مشاهده وضعيت ظاهری ورق مخزن صورت می گیرد.

- اگر خوردگی سطحی بوده و آسیب دیدگی شدید منبع تنها در يک نقطه باشد، می توان با جوشكاری آن را برطرف کرد.

- پس از جوشكاری می توان به تمیز کردن داخل مخزن را پرداخت و رنگ های اپوكسی داخل مخزن را بکار گرفت.

- در صورت وجود خوردگی عميق در تمامی سطوح مخزن، تعميرات صرفه اقتصادی ندارد و بایستی مخزن تعویض شود.

برای افزایش اطلاعات تاسیساتی خود درباره موتورخانه، مطالعه مقاله تعمیر و نگهداری موتورخانه را توصیه می کنیم.

توجه: در تهیه بخشی از این محتوای آموزشی، از کتاب "نصب و راه اندازی سیستم های تولید آب گرم بهداشتی" استفاده شده است.

سرویس، تعمیر و عیب یابی منبع کویل دار موتورخانه خود را با خیالی آسوده به کارشناسان فنی سایت تاسیسات 24 ساعته بسپارید. کافیست با ما تماس بگیرید تا همکاران واحد فنی، با حضور در محل، خدمات تاسیساتی مورد نیاز شما را انجام دهند.
