سرویس و شست و شوی منبع دوجداره جهت اطمینان از عملکرد و حفظ بازدهی مناسب سیستم گرمایشی ساختمان ضروری است.

منبع دو جداره همچنان یکی از گزینه های اصلی برای گرم کردن آب در موتورخانه محسوب می شود.

در این مطلب، ضمن بیان مقدمه ای از منبع دوجداره آب گرم و کارکرد آن، مواردی که در هنگام سرویس باید بدان توجه کرد، ارائه می شود.

به شما توصیه می کنیم مطالعه مطلب بازدید و سرویس موتورخانه را از دست دهید.



منبع دوجداره چیست؟

سرویس و شست و شوی منبع دوجداره 1

شکل 1 منابع آب گرم دوجداره، همچنان یکی از اولین انتخاب ها برای تامین آب گرم مصرفی ساختمان است

منابع آب گرم به صورت کلی دو نوع مختلف را شامل می شوند. این منابع یا مانند آبگرمکن های خانگی بصورت مستقیم خواهد بود، یا به صورت غیر مستقیم که در تماس مستقیم با شعله قرار نمی گیرند.

منبع دو جداره موتورخانه از جمله آبگرمکن های غیر مستقیم است، که وظیفه آن تامین آب گرم مصرفی داخل ساختمان است.

این آبگرمکن که در بسیاری از ساختمان های مجهز به سیستم حرارت مرکزی دیده می‌شود، متشکل از دو استوانه تو در تو است.

آب داغ یا بخار تهیه شده در دیگ و بویلر به جدار خارجی منبع دوجداره هدایت شده و درجه حرارات آب موجود در استوانه داخلی را بالا می برد.

کارکرد این منبع دقیقاً مشابه یک مبدل حرارتی دو لوله ای دارای مخزن ذخیره است.

جهت برآورد میزان حجم لازم یک منبع دوجداره، به اطلاعاتی از قبیل نوع کاربری یک ساختمان، تعداد شیرهای مصرفی، تعداد نفرات ساختمان و ضریب تقاضا برای افراد یا سکنه یک ساختمان نیاز است.

بازدهی حرارتی منابع دو جداره در حدود 95 درصد برآورد می شود. برای آشنایی بیشتر با کارکرد و جنس منابع آب گرم دو جداره، به مطلب تعمیر و تعویض منبع دوجداره آب گرم مراجعه فرمایید.



سرویس منبع دوجداره

  • عملکرد شیر رفت و برگشت در هنگام سرویس منبع دو جداره باید بررسی شود.
  • شیر اطمینان و شیر هواگیری برای جلوگیری از ترکیدگی در منبع دوجداره وصل می شود. یکی از موارد سرویس منبع دوجداره، اطمینان از عملکرد درست این شیرهاست.
  • در زمان افزایش فشار، شیر اطمینان به صورت اتوماتیک باز می شود و از ترکیدن منبع دو جداره جلوگیری می کند. همچنین بررسی عملکرد شیر یک طرفه که در هنگام نصب منبع دوجداره بر سر راه ورود آب سرد بسته می شود، در موقع سرویس ضروری است.
  • غیر استاندارد بودن جوشکاری منبع دو جداره در هنگام نصب و راه اندازی (مثلا مواقعی که خط جوش ورق ها چند تکه باشد)، گاهاً سرویسکاران را مجبور به جوشکاری مجدد می کند.
  • البته این اقدام چندان توصیه نمی شود و تعویض منبع در این مرحله از کار بیشتر پیشنهاد می شود.
  • معمولاً تضعیف منبع دو جداره از نقاط جوش صورت گرفته و در طول زمان سبب سوراخ شدگی و نشتی آب می شود. جوشکاری ورق ها به صورت چند تکه و بر روی هم بدون فاصله، یکی از علل سوراخ شدگی منبع دوجداره است.
  • سوراخ شدن منبع دو جداره، یکی از شایع ترین ایراداتی است که در منابع دو جداره مشاهده می شود. این امر، به دلایل متعددی صورت می گیرد.
  • معمولا به علت جریان داشتن آب تازه شهر، منابع دوجداره با آب واکنش داده و در اثر این امر، خوردگی و در مراحل بعدی سوراخ ایجاد می شود.
  • در هنگام سرویس منبع باید توجه داشت که هنگام سوراخ شدگی جداره داخلی منبع، به دلیل ورود آب شهر به سیستم گردش دیگ ها یا چیلرها، آب از منبع انبساط مستقر در پشت بام سر ریز می کند.

چناچه سوالاتی را پیرامون تعمیر و تعویض اینگونه از منابع آب گرم دارید، مطلب تعمیر و تعویض منبع دوجداره آب گرم را از دست ندهید.



سرویس و شست و شوی منبع دوجداره 2

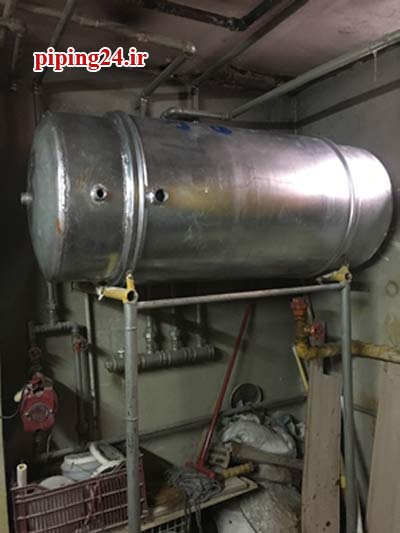

شکل 2 تصویری از یک منبع دوجداره آب گرم در موتورخانه

  • سختی آب (استفاده از آب نامناسب و تصفیه نشده از کاتیون های سنگین و رسوب زا) یکی از علل اصلی پوسیدگی و خوردگی منبع دوجداره می باشد.
  • با نصب سختی گیر موتورخانه (ضد رسوب) می توان ضمن جلوگیری از تشکیل رسوبات در منبع دوجداره آب گرم، عمر آن را نیز افزایش داد.
  • داشتن لایه ای محافظ در محل جوشکاري های منابع آب گرم کویلی و دوجداره الزامي است.
  • در همین راستا، رنگ کاری اپوکسي به ضخامت 140 ميکرون و يا زينکای سرد (حتي در صورت استفاده از ورق های گالوانيزه) پیش از راه اندازی و یا تجدید این امر در صورت زدوده شدن لایه محافظ هنگام سرویس منبع توصیه می شود.



شست و شوی منبع دوجداره

رسوبات حاصل از سختی آب در منبع دوجداره یکی از مشکلاتی است که باعث عدم تبادل حرارتی مناسب می شود و در نتیجه، آب گرمای خوبی نخواهد داشت.

شست و شوی شیمیایی (اسیدشویی) منابع از روش های متداولی است که برای سرویس منابع آب گرم کن مورد استفاده قرار می‌گیرد.

برای حل مشکل ذکر شده می توان با استفاده از پمپ، اسید رقیقی در داخل منبع دوجداره ریخته و رسوبات را از بین برد تا بازدهی بالا در کنار اتلاف حرارتی کم را توامان داشته باشیم.

سرویس و شست و شوی منبع دوجداره 3

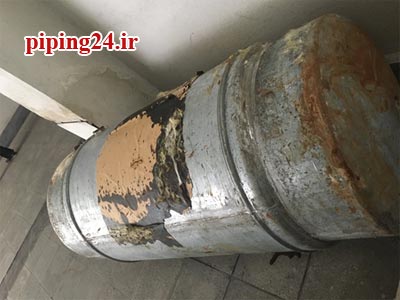

شکل 3 تصویری از یک منبع دوجداره آب گرم که نیاز به سرویس، تعمیر یا تعویض دارد

دمای آب گرم بهداشتی ساختمان ها، طبق جداول و استانداردهای مهندسی، معمولا بین 50 تا حداکثر 60 درجه سانتی گراد پیشنهاد شده است.

به همین جهت، دمای آب گرم بهداشتی ذخیره شده در منبع کویل دار یا منبع دوجداره آب گرم نبایستی از 50 درجه سانتی گراد کمتر باشد.

لازم به ذکر است که اگر دمای آب به کمتر از این حد برسد، باکتری سبز رنگ خاصی به نام "لژیونلا" که بازه دمایی مناسب جهت رشد و تکثیر آن بین 25 تا 50 درجه سانتی گراد است، در منبع رشد خواهد نمود.

این اتفاق باعث افزایش هزینه شستشوی دوره ای منبع دوجداره و حذف این باکتری مزاحم می گردد.



جمع بندی:

سرویس و شست و شوی منبع دوجداره موتورخانه خود را به ما بسپارید، تا همکاران واحد فنی با حضور در محل، مجموعه خدمات لازم را برای سرویس منبع دو جداره آب گرم و سایر تجهیزات موتورخانه شما ارائه دهند.

برای این منظور کافیست با شماره مندرج در سایت گرفته و یا فرم مخصوص سرویسکار متخصص را لمس کنید.

اگر نیاز به یک تاسیساتی حرفه‌ای دارید

تاسیسات ۲۴ ساعته در کنار شماست تا به شما کمک کند مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنید

درخواست سرویسکار متخصص

اینجا جواب میگیری اگر سوال فنی بپرسی

دیدگاه‌ها

آموزنده بود 0 # ابوذر 1397-02-17 00:21
سلام
حداکثر ظرفیت منابع دوجداره چقدر است؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-02-17 22:55
سلام دوست گرامی
معمولا این مخازن در ظرفیتی بین 300 تا 2000 لیتری تهیه می شوند.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مولودی 1397-02-19 00:11
سلام
برای محاسبه ظرفیت نامی مورد نیاز برای منبع دو جداره باید چه کنیم؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-02-19 15:28
سلام وقت شما بخیر
برای این کار بهترین راه استفاده از نرم افزار های مخصوص مهندسی مانند نرم افزار کریر می باشد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود +1 # مهران 1397-02-21 00:00
اگر منبع سوراخ شد می توانیم جوش دهیم؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اسماعیلی 1397-02-21 22:15
بهتر است جوش داده نشود زیرا مقاومت منبع کاهش پیدا می کند.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # بهروز 1398-11-30 17:23
سلام منبع ما حدود ۴سال است کار میکند ۵میل ۶۰۰لیتری منبع ایستاده است سوراخ شد چند بار جوش زدیم ولی از جای جوش سوراخ میشود جوشکارمیگویداگر عدسی رو عوض کنیم ۶میل بیندازیم جواب میدهدایا این کار جواب میدهد یا اینکه منبع را عوض کنیم با تشکر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1398-12-01 12:58
سلام کاربر گرامی اگر ورق را ضخیم تر کنید میتونید جواب بگیرید ولی اگر هزینه مهم نیست تعویض کنید بهتر است و خیالتون راحت تر میشود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # حسین 1399-08-04 07:22
سلام شیریکطرفه در ورودی به منبع دودجداره اگر خراب شود چه مشکلی پیش میاید
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # مصطفی اسماعیلی 1399-08-12 15:40
سلام
باعث برگشت جریان آب گرم می شود.
آب گرم به خوبی به واحدها پخش نمی شود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # امیر سعدالدین 1399-08-22 20:29
سلام و عرض ادب،

اگر ممکن است بفرمایید حدودا هزینه اسید شویی بک منبع دوجداره 2000 لیتری جقدر است؟ بسیار سپاسگزارم. با احترام
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # عرفانی حسینی 1399-08-25 08:59
با کارشناسان همین سایت لطفا تماس حاصل نمایید تشکر
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # امیر سعدالدین 1399-08-23 14:35
سلام و عرض ادب،
اگر ممکن است راهنمایی بفرمایید به طور متوسط هر چند وقت یک بار باید مخزن دو جداره در موتورخانه های منازل را اسید شویی کرد؟ دیگر اینکه برای یک مخزن 300 لیتری چند لیتر اسید نیاز است؟
سپاسگزارم.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # عرفانی حسینی 1399-08-25 08:59
سلام -زمان شستشوی مخزن دوجداره یا کویل مسی بستگی به موارد زیر دارد 1-میزان استفاده از اب گرم در واحد متر مکعب یا لیتر 2- میزان املاح موجود در اب که باعث رسوب شده و در هر منطقه متفاوت میباشد-هر کدام از مواردی که گفته شد میتواند باعث شود که سیکل شستشو کمتر شود
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # محمد 1399-09-01 12:59
سلام چه طوری میشه اب منبع دوجداره رو خالی کرد؟
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1399-09-06 00:30
سلام کاربر گرامی اگر برای منبع شیر تخلیه گذاشته باشن میتوانید اینکار رو کنید در غیر اینصورت نمیشود آب رو تخلیه کرد اما اگر برای تمیز کردن و شستشو میخواهید اینکار رو کنید بهتر است از یک سرویسکار به صورت حضوری کمک بگیرید که منبع رو با اسید مخصوص اینکار شستشو دهد.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # علی اصغر دهقان 1399-09-28 16:43
سلام ما ۳واحد دارای موتور خانه فشار اب گرم مصرفی خیلی ضعیفه طوری که نمیشه حمام رفت حدود ۱۵ ساله که سرویس نشده فشار اب سرد خوبه ممنونم از راهنمایی
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1399-09-30 00:21
سلام کاربر گرامی اگر مشکل فقط از واحد شما میباشد لوله آبگرم مصرفی دچار رسوب گرفتگی شده است اما اگر این مشکل برای بیشتر واحد ها اتفاق افتاده است مشکل از لوله های مصرفی آب گرم موتورخانه میباشد که نیاز به تعویض دارد چون بعد از گذشت 15سال لوله فلزی مخصوصا برای آب گرم دچار رسوب گرفتگی و پوسیدگی شدید میشود و نمیتوان با اسید این مشکل را رفع کرد چون اسید خورندگی ایجاد میکند و لوله های موتورخانه پوسیده شده و از جاهای مختلف لوله سوراخ میشود در کل به جز لوله ها تمامی دستگاه ها مثل دیگ،،پمپ ها و.... نیاز به سرویس و تعمیر دارد برای انجام اینکار میتوانید با شماره های سایت تماس بگیرید و درخواست سرویسکار به صورت حضوری کنید که با نازلترین قیمت کار شما را انجام دهند.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # رضا 1399-11-07 09:48
ازچه نوع اسید برای شستشوی منبع دوجداره استفاده کنیم مچکرم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # mohamad javad 1399-11-09 21:51
سلام کاربر گرامی بهترین اسید برای شستشوی تجهیزات موتورخانه اسید 33٪ دیس کلر میباشد که بعد از شستشو منبع باید برای خنثی شدن اسید و تمیز شدن منبع بهتر است از تاید دستی استفاده شود.
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # پورمختار 1399-12-10 00:03
سلام . منبع دوجداره ساختمان ما عمری نزدیک به 20 سال داره .آب گرم مصرفی خوب گرم نمیشه . آیا با اسید شویی مشکل برطرف میشه یا باید منبع رو عوض کرد ؟؟؟ ممنونم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
آموزنده بود 0 # اردبیلیAlijeddi 1399-12-11 18:52
باسلام کاربرگرامی حتما سعی کنین عوض کنین چون بااسید شویی احتمال سوراخ شدن مخزن ویا عمرمخزن کم شده به مرور زمان ومشکل ایجادکنه برای شما بازم سوالی بود درخدمتیم
پاسخ دادن | پاسخ به نقل قول | نقل قول کردن
