لوله کشی آب و لوله کشی فاضلاب دو فعالیت مهم بخش تاسیسات مکانیکی ساختمان است. در این مطلب، فعالیت های انجام شده در پروژه لوله کشی آب و فاضلاب و گرمایش یک واحد مسکونی را خدمت شما عزیزان شرح می دهیم.
عنوان و نوع پروژه: بازسازی ساختمان و تعویض لوله کشی واحد مسکونی 140 متری شامل دو حمام، یک سرویس بهداشتی و یک آشپزخانه
کارفرما: آقای کریمی
محل پروژه: تهران، خیابان ولیعصر، بالاتر از پارک ساعی

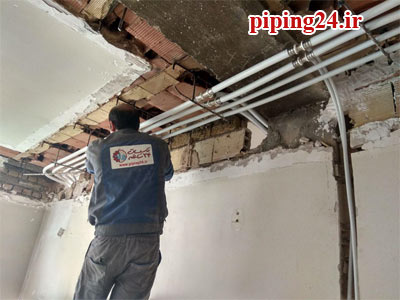

شکل 1 تیم تاسیسات 24ساعته در حال نوسازی و اجرای لوله کشی آب ساختمان

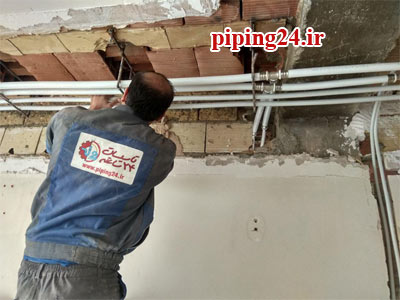

شرح پروژه
تغییر لوله کشی قدیمی به سیستم های جدید، امروزه بسیار رایج شده است. کارفرمای محترم هم به دلیل فرسودگی سیستم لوله کشی آب و فاضلاب منزل، تصمیم گرفتند تا اقدامات بازسازی و تعویض را توسط گروه های تاسیساتی انجام دهند. به همین منظور، ما در قالب تیم تاسیسات 24ساعته به پشتوانه کادر خبره خود، تصمیم گرفتیم برای تعویض لوله کشی های سرد و گرم بهداشتی، اجرای لوله کشی جدید برای سیستم گرمایش رادیاتور و نوسازی کامل لوله کشی فاضلاب واحد مسکونی برنامه ریزی کنیم و اقدامات عملی لازم را انجام دهیم.

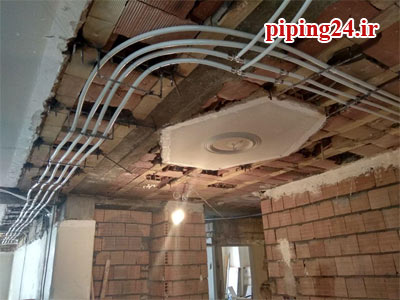

- لوله کشی زیرسقفی فاضلاب
در شروع پروژه، اقدام به بررسی سیستم لوله کشی فاضلاب کردیم. بنا به درخواست کارفرما و به منظور رعایت زیبایی های معماری داخلی، تصمیم بر این شد که کف واحد ساختمانی در پی اجرای لوله کشی فاضلاب بالا نیاید. بر همین اساس، لوله کشی سرویس توالت که از نوع ایرانی بود، را از زیر سقف کشیدیم. باید بگوییم که اجرای زیرسقفی لوله کشی با چالش های بسیاری می تواند همراه باشد که تیم تاسیسات 24ساعته با تکیه بر دانش و تجربه اعضای خود، توانست به خوبی از عهده پذیرش بار عملیاتی آن برآمده و ریزه کاری های اجرایی آن را رعایت کند. برای آشنایی بیشتر با این نوع لوله کشی به مقاله اجرای لوله کشی فاضلاب زیر سقفی مراجعه نمایید. تصاویر اجرای زیر سقفی این پروژه در زیر قابل مشاهده است:

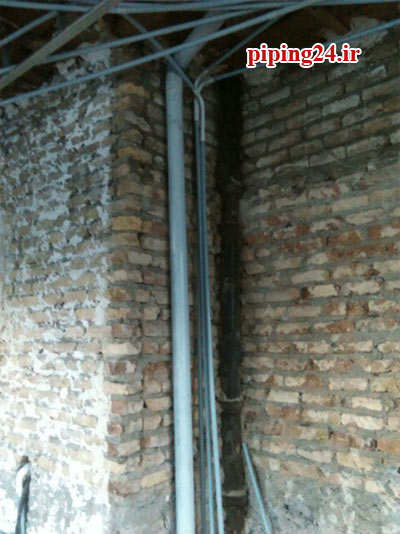

شکل 2 اجرای بخشی از لوله کشی فاضلاب به صورت زیرسقفی
شکل 3 اجرای بخشی از لوله کشی فاضلاب واحد مسکونی به حالت زیرسقفی

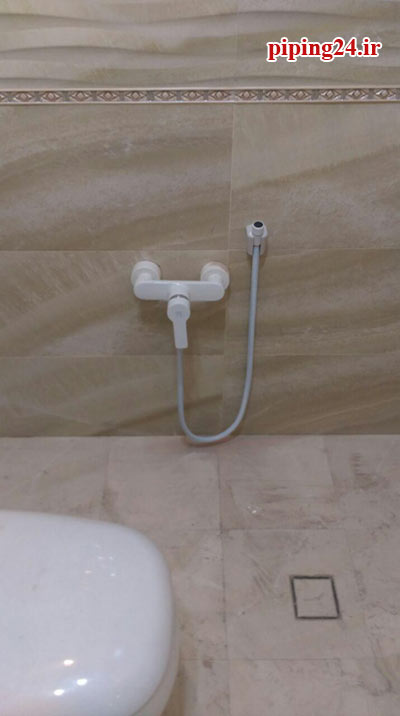

- لوله کشی فاضلاب از کف

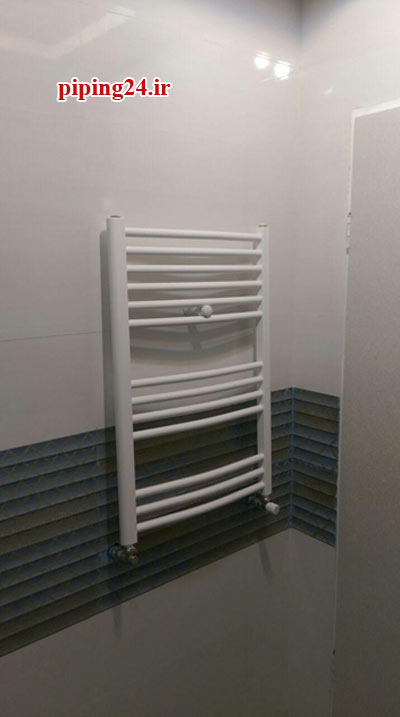

در گام بعدی، برای لوله کشی فاضلاب حمام مستر (اصلی) و حمام بعدی اقدام کردیم. این دو حمام هر کدام یک توالت فرهنگی، روشویی و دوش در خود جای داده بودند. لوله کشی فاضلاب برای این تجهیزات بهداشتی را توانستیم به خوبی از روی کف اجرا کنیم.

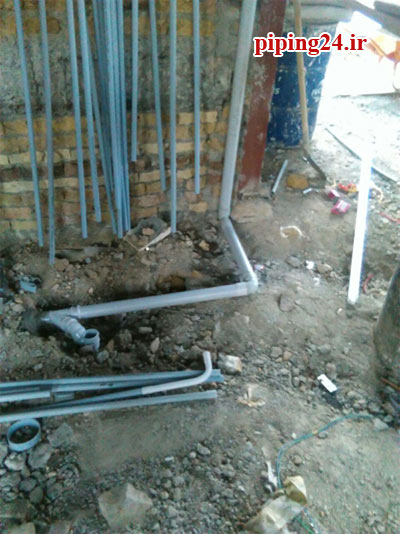

شکل 4 لوله کشی فاضلاب از کف توسط تیم تاسیسات 24ساعته
شکل 5 اجرای بخشی از لوله کشی فاضلاب از کف ساختمان
- جابجایی آب باران

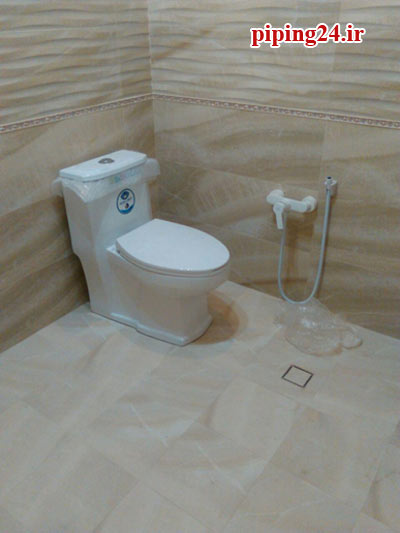

این واحد مسکونی یک عدد آب باران داشت که نیاز به جابجایی آن احساس می شد. به همین منظور، محل این آب باران را تغییر دادیم و آن را به فضای کناری اتاق منتقل کردیم و همین مساله باعث شد که بتوان از فضا به شکل بهتری استفاده کرد.
- لوله کشی فاضلاب روشویی و ماشین لباسشویی آشپزخانه
در گام بعد، بر اساس نقشه های جدید و جانمایی های بروزتر، فرآیند انتقال لوله کشی های فاضلاب روشویی و ماشین لباسشویی به مکان های جدید را هم به صورت توکار در دیوار انجام دادیم.
- اجرای لوله کشی آب سرد و گرم و گرمایش
اجرای لوله کشی آب سرد و گرم و گرمایش یکی از مهمترین قسمت های این پروژه، بود. ما در تیم تاسیسات 24ساعته همواره سعی داریم که کارهای تاسیساتی جدید را با کمترین خرابی در سیستم قبلی دنبال کنیم. بر همین مبنا و با هدف ایجاد کمترین خرابی های مدنظر در کف، تصمیم گرفتیم تا اجرای لوله کشی آب سرد و گرم و گرمایش را به صورت زیرسقفی انجام دهیم. برای جلوگیری از تاب برداشتن و آسیب دیدن لوله ها، در فواصل مشخص، نگهدارنده هایی برای لوله ها نصب شد.

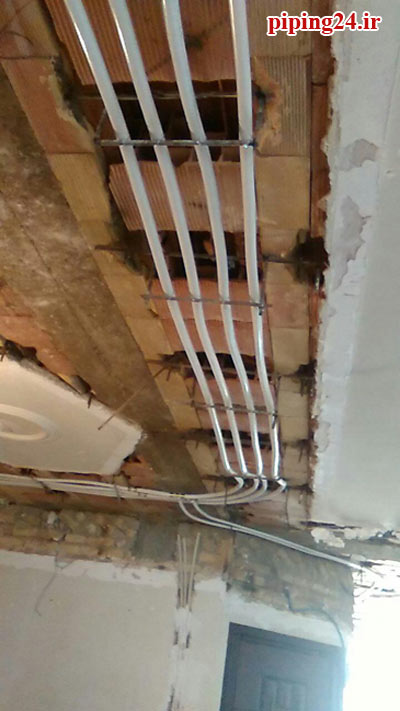

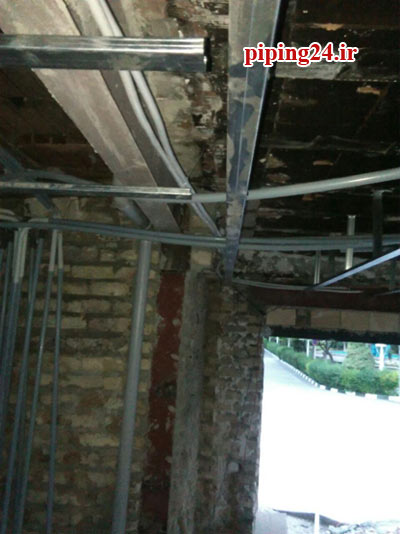

شکل 6 اجرای لوله کشی بهداشتی و گرمایشی به صورت زیرسقفی
به همین منظور، ابتدا از قسمت زیرین پکیج چهار خط لوله به زیر سقف انتقال دادیم. در گام بعد با ادامه دادن لوله کشی، به مرور انشعابات رادیاتورهای واحد مسکونی را نیز از سقف گرفتیم. در ادامه و با حرکت رو به جلوی خود در لوله کشی، تعبیه سه رادیاتور مربوط به سه اتاق خواب، سه رادیاتور قسمت پذیرایی و دو حوله خشک کن حمام ها را به صورت جداگانه در انشعابات انجام دادیم.
شکل 7 اجرای لوله کشی آب به صورت زیرسقفی همراه با رعایت نکات اجرایی
برای کسب اطلاعات بیشتر توصیه می کنیم به مقاله اجرای لوله کشی آب گرم و سرد زیر سقفی مراجعه فرمایید.
اجرای گرمایش از کف نیز یکی دیگر از شیوه های اجرا است که ممکن است در بعضی پروژه ها انجام آن منطقی تر به نظر آید.
شکل 8 اجرای لوله کشی آب سرد و گرم ساختمان به صورت زیرسقفی توسط تیم تاسیسات 24ساعته
- نصب شیر هواگیری
برای جلوگیری از هوا گرفتن احتمالی لوله (به منظور کارکرد بهتر سیستم لوله کشی و افزایش راندمان)، در انتهای خط لوله که تراز کمی بالاتری نسبت به بقیه خط داشت، دو عدد شیر هواگیری نیز نصب کردیم.
- نصب رادیاتورها
پس از اجرای فعالیت های اشاره شده، کف سازی و عملیات ساختمانی توسط گروه های عمرانی انجام شد و ما در قالب تیم تاسیسات 24ساعته به منظور نصب تجهیزات بهداشتی و گرمایشی مجددا در محل پروژه مستقر شدیم. تصاویر زیر نصب رادیاتورهای این واحد مسکونی را نشان می دهد. انجام فعالیت های تاسیساتی با کمترین آسیب به تجهیزات نصب شده، اهمیت بسیاری دارد؛ چرا که جلوه بصری محیط خانه را می تواند تحت الشعاع قرار دهد.
شکل 9 آماده سازی رادیاتور جهت نصب در محل مشخص شده
شکل 10 آماده سازی محل نصب رادیاتور و نصب اتصالات لازم جهت نصب
- نصب روشویی ها، سرویس های بهداشتی و دوش ها
پس از آماده شدن سطوح نهایی دیوار و کف، فعالیت های زیر را انجام دادیم:
- نصب دوش های حمام همراه با لوله کشی های مربوط
- نصب حوله خشک کن ها
- نصب و لوله کشی شیرآلات سرویس های بهداشتی
- نصب و لوله کشی روشویی ها
- نصب و استقرار توالت های فرنگی و ایرانی
تصاویر این اقدامات را می توانید در ادامه دنبال کنید. توجه کنید که بسیاری از پیمانکاران تاسیساتی زیبایی و کیفیت را فدای هم می کنند. ما در تاسیسات 24ساعته برآنیم که در عین اجرای با کیفیت لوله کشی، زیبایی بصری را نیز حفظ کنیم:

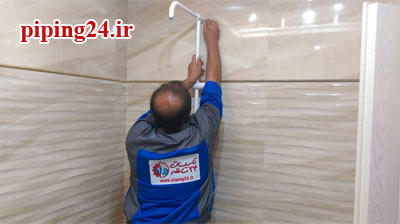

شکل 11 نصب دوش حمام در محل پروژه
شکل 12 لوله کشی و نصب شیرآلات بهداشتی سرویس ها
شکل 13 لوله کشی حوله خشک کن و نصب آن در حمام

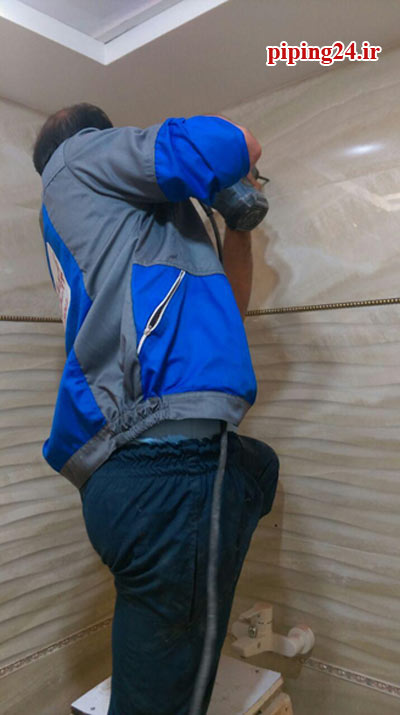

شکل 14 تکنسین در حال آماده سازی محل نصب دوش حمام
اتمام پروژه
در نهایت، سیستم های بهداشتی این واحد مسکونی را با موفقیت نصب کردیم. در تصاویر زیر، نماهایی از تجهیزات نصب شده را مشاهده می کنید:

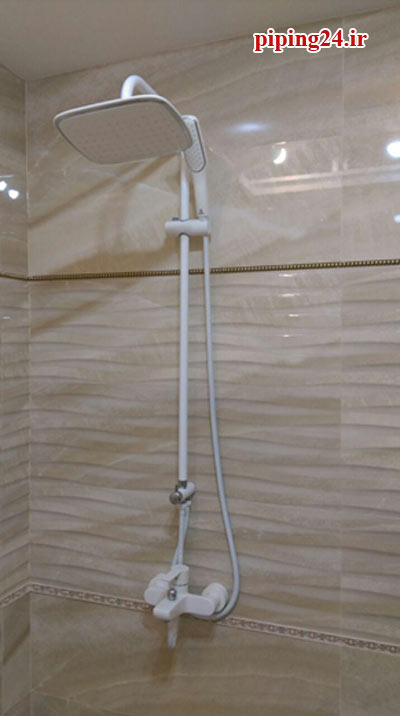

شکل 15 نصب و استقرار دوش حمام در واحد مسکونی

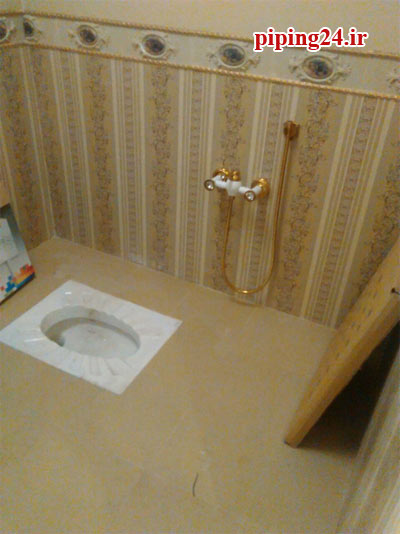

شکل 16 توالت ایرانی و شیرآلات نصب شده توسط تیم تاسیسات 24ساعته
شکل 17 توالت فرنگی و شیرآلات نصب شده در سرویس بهداشتی

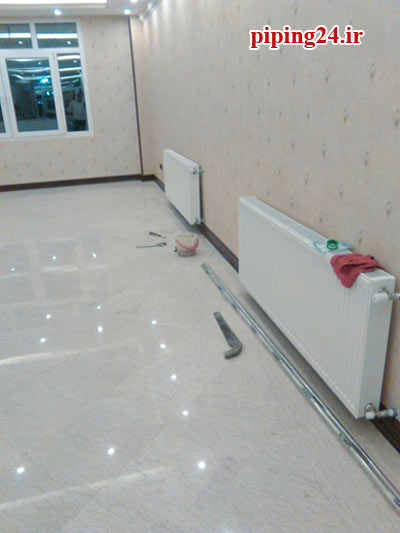

شکل 18 رادیاتورهای نصب شده در واحد مسکونی
جنس و نوع لوله های بکار برده شده
برای لوله کشی آب سرد و گرم (که به صورت زیرسقفی اجرا شد) از جنس لوله نیوپایپ استفاده شد. همچنین، برای لوله کشی گرمایش نیز از لوله های نیوپایپ 5 لایه استفاده شد که تصاویر زیر گویای لوله های بکار برده شده است.
