بعد از استقرار اجزای مختلف موتورخانه ساختمان، لازم است با شبکه ای از لوله ها و اتصالات و سایر تجهیزات مربوط به لوله کشی، ارتباط بین آنها را برقرار کرد. در این مقاله نحوه اجرای لوله کشی موتورخانه ساختمان را در قالب یک فرآیند چند مرحله ای خدمت شما عزیزان ارائه می شود.

در مقاله ای تحت عنوان اجرای لوله کشی موتورخانه ساختمان (بزودی منتشر مس یود) ضمن معرفی اجزای سیستم لوله کشی، به بیان تذکراتی در خصوص اجرای این سیستم پرداخته شد که مطالعه آن خالی از لطف نیست. همچنین برای آشنایی با اجزای مختلف موتورخانه ساختمان می توانید به دو مقاله اجزای موتورخانه ساختمان – بخش اول واجزای موتورخانه ساختمان – بخش دوم مراجعه نمایید.

  • با رعایت دستورالعمل های نصب و استقرار دیگ چدنى موتورخانه، آن را بر روى فونداسیون قرار دهید.

مطالعه مقالات تعویض دیگ و پره های موتورخانه وچک لیست ایمنی دیگ بخار می تواند اطلاعات خوبی در این زمینه در اختیار شما عزیزان قرار دهد.

  •  منبع دوجداره آب گرم را با توجه به دستور کار مربوط به آن، در محل در نظر گرفته شده نصب نمایید.

برای کسب اطلاعات بیشتر در این زمینه توصیه می کنیم سری به مقالات منبع دوجداره آب گرم، منبع کویلی آب گرم و تعمیر و تعویض منبع گالوانیزه بزنید!

  • بعد از ساخت یک پایه مناسب از نبشى فلزی، منبع انبساط باز را در بالاترین نقطه سیستم لوله کشی موتورخانه قرار دهید.

 مطالبی مرتبط در مقالات طریقه نصب منبع انبساط بسته و تعمیر و تعویض منبع گالوانیزه برای مطالعه خوانندگان گرامی عنوان شده است.

شکل 1 تکنسین در حال انجام بخشی از لوله کشی ساختمان

 شکل 1 تکنسین در حال انجام بخشی از لوله کشی ساختمان

  •  براى ادامه کار، یعنى لوله کشى ارتباطى بین دستگاه ها با توجه به موارد بالا، همراه با رعایت مقررات فنى و زیبایى ظاهر کار، لازم است تجسم فضایى (فضابندى) در چارچوب محیط موتورخانه را در نظر بگیرید و به مشورت و تبادل نظر با یکدیگر (گروه کار) بپردازید. باید توجه کنید که لوله ها در فضای موتورخانه در یک مکان تجمع نداشته باشند. ارتفاع کارگذاری لوله ها در فضاى موتورخانه به طریقى که که باعث سرگیری، سرترسی و یا اشغال فضاهاى مورد احتیاج آتى شود، نباشد.
  • براى اجرای لوله کشى موتورخانه می توانید از فلنج لوله رفت دیگ آغاز کنید و از این طریق به کلکتور رفت برسید. بعد از آن در کنار کلکتور رفت، اقدام به نصب کلکتور برگشت کنید (شکل2). سپس، شیرفلکه هاى مورد نیاز لوله کشی را روى کلکتورها نصب نمایید و پس از انشعاب گیرى، از قسمت زیرین کلکتور برگشت، با توجه به شیرآلات مورد نیاز، پمپ سیرکولاتور و مدار بای پاس آن را به فلنج برگشت دیگ نصب کنید (شکل2).

برخی از امور مربوط به تعمیر و تعویض شیر فلکه ها، در مقاله ای با عنوان تعویض شیرفلکه موتورخانه در دسترس است.



آموزش نحوه اجرای لوله کشی موتورخانه ساختمان 2

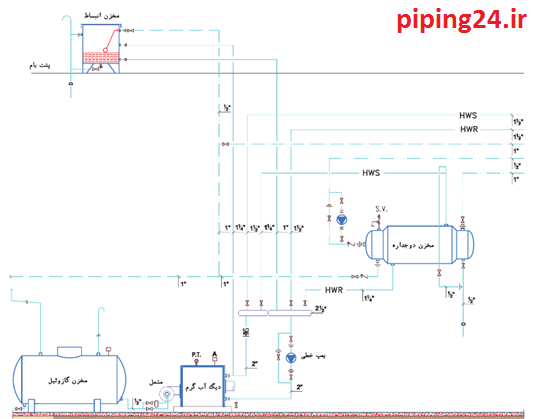

شکل 2 نقشه نمونه اى از جانمایی اجزای موتورخانه حرارت مرکزی و لوله کشى ارتباطی بین اجزای آن

توجه:

دقت کنید که لوله ها و شیرفلکه، در فضاى موتورخانه معمولا به صورت افقى یا عمودى حرکت می کند، بنابراین لازم است دقت کافی را در تراز و یا شاقولى بودن مونتاژ آنها داشته باشید.

  •  لوله رفت و برگشت منبع دوجداره آب گرم را از روى شیرفلکه کلکتورها وصل و سپس، لوله ارتباطى بین لوله هاى رادیاتور و شیرفلکه رفت و برگشت کلکتور را به یکدیگر مرتبط نمایید. اکنون اقدام به وصل کردن لوله هاى رفت و برگشت منبع انبساط از موتورخانه به مکان های مربوط به خود و در پشت بام به بوشن هاى منبع انبساط کنید.
  • در این مرحله، لوله کشى آب سرد ورودى (اصلى) به موتورخانه را به وسیله لوله فولادی گالوانیزه به منبع دوجداره آب گرم و منبع انبساط وصل نمایید و همچنین یک عدد شیر برداشت را در موتورخانه برای شست و شو در نظر داشته باشید (با رعایت مقررات فنى و استفاده از شیرآلات و وصل کننده هاى مربوط به آنها). سپس، لوله کشی آب گرم مصرفى ساختمان را به قسمت فوقانی منبع دوجداره آب گرم وصل کنید. همچنین اتصال لوله برگشت آب گرم مصرفی به بوشن مخزن آب گرم را (در مکان خود و همراه با یک دستگاه پمپ سیرکولاتور و شیرآلات و اتصالات مورد نیاز آن) طورى برقرار نمایید که آب را از طرف ساختمان به طرف مخزن آبگرم پمپ کند.

شکل 3نمونه ای از یک منبع آب گرم موتورخانه

شکل 3نمونه ای از یک منبع آب گرم موتورخانه

  • جاهایی از لوله کشى و دستگاه هایى را، که نیاز به نصب شیرهاى تخلیه آب، تخلیه هوا (ایر ونت) و یا کنترل کننده و نشان دهنده دارند، باید تهیه کرده و در جاى مناسب خود نصب نمایید.
  •  براى تست صحت کارکرد لوله کشى و دستگاه هاى نصب شده در موتورخانه، ابتدا شیرفلکه ورودى آب سرد به مخزن آب گرم را باز کنید تا از پر شدن آن مطمئن شوید. پس از آن، شیرفلکه منبع انبساط را بازکنید (در شروع کار، بهتر است کلیه شیرفلکه هاى روى کلکتورها را ببندید) و منتظر بمانید بوسیله لوله برگشت، آب سرد ورودى از منبع انبساط، به دیگ ریخته شود تا منبع انبساط پر شود. سپس به ترتیب شیرفلکه هاى رفت و برگشت منبع آب گرم و رادیاتورها را از روى کلکتور باز کنید و بعد از پر شدن سیستم از آب، اقدام به هواگیرى آنها از محل هاى پیش بینى شده نمایید. در زمان شروع پرکردن سیستم از آب، حتما افرادی دیگر، به آن کار نظارت مستمر داشته باشند تا در صورتیکه دستگاه و یا لوله و وصل کننده، دارای نشتی باشند، سریعا آب سرد ورودى قطع شود و محلی که ایراد دارد، تخلیه و ترمیم گردد و پس از آن، با تغذیه دوباره سیستم از آب، فعالیت ادامه یابد. در شکل 2 نقشه نمونه اى از لوله کشى ارتباطی بین اجزای مختلف موتورخانه حرارت مرکزى نشان داده شده است.
  •  تابلو برق موتورخانه ساختمان را در مکانی مناسب نصب نمایید و فرآیند سیم کشى یا کابل کشی آن را مطابق شکل زیر اجرا کنید.

شکل 4 نمونه نقشه ای از مدار برق موتورخانه ساختمان

شکل 4 نمونه نقشه ای از مدار برق موتورخانه ساختمان

در این نوشته، با شیوه اجرایی لوله کشی موتورخانه ساختمان آشنا شدید. برای انجام امور مربوط به لوله کشی موتورخانه ساختمان خود و یا تعمیر، تعویض و نگهداری از آن، با ما تماس بگیرید تا همکاران واحد فنی، پس از بازدید اولیه رایگان از محل ساختمان شما، تمامی امور مربوط به لوله کشی را برای شما عزیزان انجام دهند.

* در نوشتن برخی از قسمت های این مقاله از محتوای متنی و تصویری کتاب کارگاه تاسیسات حرارتی رشته تاسیسات شاخه آموزش فنی حرفه ای، استفاده شده است.
