در این مقاله قصد داریم تا شما را با نحوه لوله کشی برق ساختمان از کف آشنا ­کنیم.

اگر نیاز به یک تاسیساتی حرفه‌ای دارید

همین حالا درخواست خود را ثبت کنید تا مشکل تاسیساتی‌تان را در اسرع وقت برطرف کنیم

درخواست سرویسکار متخصص

یکی از اولین مواردی که در اجرای تاسیسات الکتریکی یک ساختمان باید رعایت نمود، سیم کشی و لوله کشی برق ساختمان است.

در واقع لوله کشی برق برای محافظت از کابل­های برق در مسیر سیم کشی و همچنین مراقبت و نگهداری از سیم­ها و نظم بخشی و امنیت آن­ها بسیار ضروری است.

لازم است بدانید، در صورت عدم لوله کشی برق ممکن است خسارت­های جبران ناپذیری از جمله آتش سوزی در انتظارتان باشد.

بنابراین لازم است راجع به لوله کشی برق ساختمان از کف و استفاده مناسب از آن­ها اطلاعاتی داشته باشید که ما در ادامه در اختیارتان قرار خواهیم داد. پس با ما همراه باشید.



لوله کشی برق از کف

قبل از هر چیز باید این موضوع را در نظر داشته باشید که سیم کشی سیستم زمین باید براساس استانداردهای سیم کشی انجام گیرد.

برای انجام لوله کشی برق از کف بهتر است در ابتدا نقشه سیم کشی ساختمان را مشخص نمایید.

این نقشه به شما کمک می­کند تا مسیر حرکت و نحوه لوله گذاری را شناسایی کرده و عمل سیم کشی به محل نصب کلید و پریزهای برق را به راحتی انجام دهید.

لازم به ذکر است لوله­های تعبیه شده در کف ساختمان باید با استفاده از روش هایی نظیر ماهیچه های سیمانی در برابر فشار ها و یا صدمات احتمالی پشتیبانی و محافظت شوند.

- لوله کشی برق ساختمان در ابتدای اجرای مراحل داخلی:

در این مرحله باید ضایعات ساختمانی را به طور کلی از ساختمان خارج کرده و بخش­های اضافی لوله برق را نیز در اندازه­های مناسب برش داد.

سپس لازم است از لوله­ها و سینی­های کابل، سیم­ها و کابل­های مربوط به تجهیزات هر بخش را عبور داده و اتصالات و کابل کشی نمای ساختمان را نیز انجام دهید.

- لوله کشی برق ساختمان پس از اتمام مراحل داخلی:

در این مرحله شما لازم است کلیه تجهیزات برقی ساختمان را نصب نمایید. در واقع در این مرحله باید کابل­ها به سوکت­های مربوطه وصل و همه کلیدهای مینیاتوری خطوط برق نیز به طور صحیح نصب و اجرا شوند.

علاوه براین سوئیتینگ تجهیزاتی از قبیل آیفون و آنتن مرکزی و همچنین عملیات نصب سنسور روشنایی راهروها، پارکینگ، لامپ­های کف و سقف کاذب نیز در این مرحله انجام می­گیرد.

- روش لوله گذاری:

لوله کشی برق ساختمان از کف را می­توان به 2روش توکار و روکار انجام داد که البته لوله کشی توکار اولویت دارد.

دلیل این امر این است که در لوله کشی توکار هم از تجهیزات مورد استفاده محافظت می­شود و هم ظاهر و زیبایی ساختمان حفظ می­شود.

در این روش برای تعیین محل قرارگیری لوله­ها از دستگاه شیارزن استفاده می­شود. بنابراین برای عدم آسیب به ظاهر ساختمان کار با این دستگاه باید با ظرافت زیادی انجام بگیرد.

نکته دیگری که درباره لوله­های توکار باید رعایت شود این است که هنگام نصب در کف، لوله­ها باید حداقل 3 سانتی متر تا سطح فاصله داشته باشند.

همچنین لازم است بدانید که در روش توکار از لوله­های برقی از جنس خرطومی PVC نباید استفاده نمایید.

چرا که این لوله قابلیت خم شدن در زوایای مختلف را دارند و در اثر دمای بسیار پایین یا بسیار بالا، ممکن است ترک بخورند.

- قرار دادن ماهیچه روی لوله:

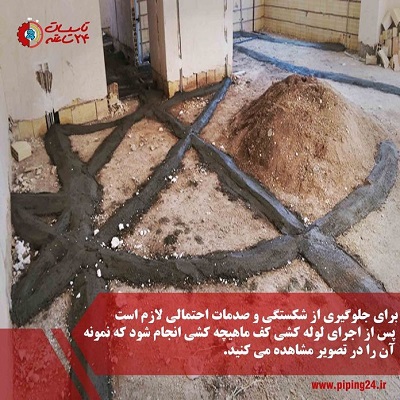

در پایان باید به محض تمام شدن لوله گذاری، سطح رویی آن­ها را با 2 تا 3 سانت سیمان که به اصطلاح ماهیچه گفته می­شود، بپوشانید.

 نحوه لوله کشی برق ساختمان از کف ساختمان 1

این کار سبب پیشگیری از صدمات و خطرات احتمالی می­شود و از لوله­ها محاظت می­کند.

اگر تمایل دارید با نحوه سیم کشی برق ساختمان به زبان ساده آشنا شوید، حتماً این مقاله را مطالعه نمایید.



مزایای لوله کشی برق از کف

حتماً برای شما هم پیش آمده است که در هنگام مراجعه به ساختمان­های مختلف با نصب لوله­های برق در کف و یا سقف مواجه شده باشید.

بنابراین در ادامه به برخی از مزایای لوله کشی برق از کف اشاره می­کنیم.

- صرفه جویی در میزان سیم و لوله:

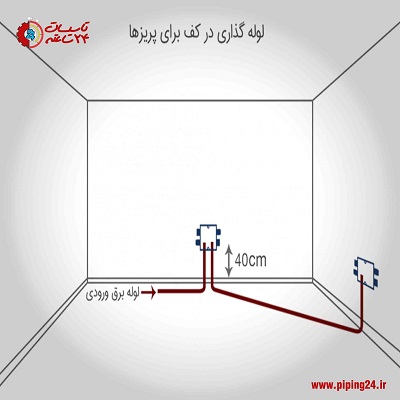

پریزهای برق در ارتفاع 30 تا 40 سانتی متری نصب می­شوند و همین امر سبب می­شود، نصب لوله­ها در کف به نسبت سقف، لوله و سیم کمتری مصرف نماید.

در واقع در حالت لوله گذاری در کف، لوله­ها باید یک مسیر 40 سانتی متری را ابتدا به سمت پایین، سپس روی کف و پس از آن به سمت بالا و پریز دیگر طی ­کنند.

 نحوه لوله کشی برق ساختمان از کف ساختمان2

این در حالیست که اگر لوله گذاری در سقف انجام شود، لوله­ها باید یک مسیر 2.5 متری را طی نمایند. پس یکی از مزیت­های مهم لوله کشی برق از کف این است که در مصرف لوله و سیم صرفه جویی می­شود.

- شیارزنی کمتر:

همان طور که گفته شد چون در لوله گذاری در کف بر خلاف سقف مسیر کوتاه­تری طی می­شود، بنابراین به شیارزنی کمتری بر روی دیوار نیاز است.

پس اگر به دنبال ساده­تر کردن و سرعت بخشی به کارتان هستید، بهتر است از این روش استفاده نمایید.

چرا که شیارزنی علاوه بر این که کاری سخت و طاقت فرساست، به دلیل ضربه­های تیشه سبب کاهش استقامت دیوارهای ساختمان می­شود.

- ظاهر زیباتر لوله کشی برق توکار از کف:

لوله کشی­های برق از کف به خصوص اگر به روش توکار انجام گیرد، در ظاهر و زیباییی ساختمان بسیار موثر است.

- افزایش سرعت در عملیات لوله گذاری برق:

از آن جایی که در لوله گذاری در کف ساختمان احتیاجی به بالا و پایین رفتن­های مکرر از نردبان نیست و عملیات روی زمین انجام می­شود، سرعت کار افزایش می­یابد.

بنابراین سرعت بیشتر در کار، سبب زحمت کمتر و کسب درآمد بیشتر می­شود. البته به شرطی که موارد ایمنی به طور کامل رعایت شود.

با مشاهده فیلم نحوه سیم کشی برق ساختمان به روش توکار می­توانید در این زمینه حرفه ای­­تر عمل نمایید. بنابراین به شما پیشنهاد می­کنیم که حتماً از آن دیدن فرمایید.



معایب لوله کشی برق از کف

در کنار مزایایی که لوله کشی برق ساختمان از کف مطرح شد، لازم است معایب این روش نیز گفته شود که در ادامه به توضیح برخی از آن­ها خواهیم پرداخت.

- خسارت به لوله­ها:

یکی از مواردی که در نصب لوله برق باید در نظر گرفت این است که این کار به گونه ای انجام شود که لوله­ها کمترین آسیب را ببینند.

برای مثال اگر لوله­ها در کف نصب شوند، ممکن است در حین کار مجری گچ کار دچار آسیب و شکستگی شوند.

بنابراین برای حفاظت بیشتر از لوله­ها و احتمال خرابی کمتر، بهتر است لوله­های مربوط به روشنایی بالای سقف کاذب نصب شوند.

- ایمنی پایین:

گاهی ممکن است نصب لوله­های برق در کف ساختمان سبب ایجاد خساراتی بشود. برای نمونه گاهی پیش می­آید که کارگران، برای گرم کردن خود یا غذایشان در کف ساختمان آتش روشن می­کنند.

این حالت ممکن است باعث ایجاد آتش سوزی در ساختمان شود، به خصوص اگر از لوله­های برق ضعیف در ساختمان استفاده شده باشد.

همچنین همان طور که پیش از این هم گفته شد، اگر در محیط مرطوب مثل سرویس بهداشتی، لوله در کف نصب شوند، احتمال ایجاد خسارت وجود دارد و ایمنی کاهش می­یابد.



لوله کشی برق کف آشپزخانه

آشپزخانه با توجه به کارکردی که دارد، قطعاً میزان برق زیادی هم مصرف می­کند و لوله کشی برق آن از اهمیت زیادی برخوردار است.

حتماً شما هم متوجه شده اید که آشپزخانه از بیشترین میزان کلید، پریز و روشنایی برخوردار است. در واقع اگر بخواهیم دقیق­تر بیان کنیم، آشپزخانه دارای حداقل 8 خروجی یا مدار برق می­باشد.

جالب است بدانید بر اساس بخشی از قسمت 13 قوانین ملی ساختمان عبور لوله برق از کف بخش­های مرطوب ساختمان ممنوع است.

اما با توجه به این که در بخشی دیگری از این قانون گفته شده که آشپزخانه منازل مسکونی جز بخش­های مرطوب به حساب نمی­آید، این کار گاهی اوقات انجام می­شود.

البته این نکته را در نظر داشته باشید اگر آشپزخانه دارای سقف کاذب باشد، گزینه مطلوب­تر عبور لوله­ها از روی سقف کاذب است.

همچنین برای لوله کشی برق روشنایی آشپزخانه، به شرط سالم بودن سیم­ها و پوشش کامل محل اتصال لوله و زانو با نوار چسب نیز می­توان لوله­ها را از کف عبور داد.

نکته دیگری که بد نیست بدانید این است که طبق استاندارد، فاصله نصب پریزهای برق از کف باید 30 سانتی متر و فاصله کلیدها از کف باید 110 سانتی متر باشد.

این در حالیست که در آشپزخانه، پارکینگ و پشت بام، حداقل ارتفاع نصب پریز از کف باید 110 سانتی متر باشد.

همچنین لازم است پریزها، 60 سانتی متر از سینک و بیش از 10 سانتی متر از کابینت فاصله داشته باشند.

برای آشنایی دقیق­تر با برق کشی آشپزخانه حتماً مقاله نحوه برق کشی آشپزخانه را از طریق لینک آن مطالعه نمایید.



لوله کشی برق کف حیاط

برای تامین برق حیاط که ممکن است حداقل قسمتی از آن سرپوشیده ­نباشد، بهتر است از روش زیرزمینی و سیم کشی توکار بهره بگیرید تا از هر گونه آسیب احتمالی از جمله آتش سوزی و برق گرفتگی جلوگیری نمایید.

بنابراین برای این پروژه لازم است که شما مهارت­های اساسی سیم کشی برای ایجاد اتصالات مناسب را داشته باشید.

به همین منظور ما در ادامه به شما نشان خواهیم داد که چگونه می­توانید این کار را به راحتی و با اطمینان انجام دهید. کافیست با ما همراه باشید.

  • لوله کشی برق حیاط از کف به روش توکار

برای انجام این عملیات شما باید 3 مرحله مهم را پشت سر بگذارید که به شرح زیر می­باشند:

- کنده کاری کردن حیاط و شیار زدن به دیوار:

برای شروع کار شما باید طبق مناطق مشخص شده در نقشه سیم کشی حیاط، کف آن را برای لوله گذاری آماده کنید.

به این ترتیب که محل نصب جعبه فیوز در حیاط و یا داخل خانه و یا جعبه کلید و پریز و یا جعبه تقسیم را به عنوان مبدا محل کنده کاری در حیاط در نظر بگیرید و با ابزار مخصوص مثل کلنگ کار کنده کاری کف را انجام دهید.

عمدتاً عمق 20 سانتی متری برای حفاری و مدفون شدن لوله­ها در زیر خاک مناسب است.

البته بعضی معتفدند مسیری با پتک یا کلنگ حفاری می­شود، می­تواند عمقی در حدود 1.2 اینچ نیز داشته باشد.

برای این که محل دقیق مسیر لوله از منبع تغذیه تا پایان مسیر را راحت­تر مشخص نمایید، می­توانید از اسپری رنگ استفاده کنید.

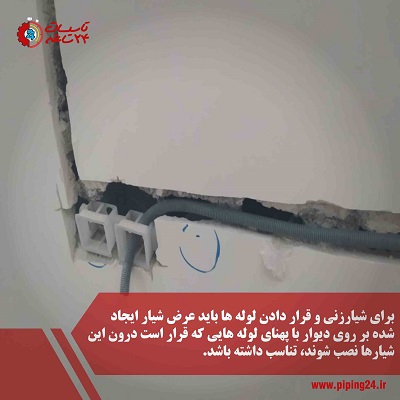

همچنین حتماً دیوار حیاط را نیز در محل انشعابات برق و نصب قوطی­ ها شیار بزنید. عمق این شیارها باید 1.5 سانت زیر سطح تمام شده دیوار باشد.

نحوه لوله کشی برق ساختمان از کف ساختمان 3

فراموش نکنید برای صرفه جویی در میزان مصرف سیم و لوله­ها لازم است هنگام کنده کاری، کمترین مسیر از محل شروع تا محل انشعابات برق روی دیوار را در نظر بگیرید.

برای عدم آسیب به لوله­ های آب و فاضلاب، باید حتماً لوله گذاری برق کف حیاط را به بعد از اتمام لوله کشی آب و فاضلاب ساختمان موکول کنید.

- قرار دادن لوله ­ها در کف حیاط و دیوارها:

برای قرار دادن لوله­ های برق در کف حیاط و شیارهای دیوار شما می­توانید از انواع لوله­های برق پولیکا یا PVC و یا لوله­های برق پلی اتیلن یا لوله­ های برق فولادی بهره بگیرید.

در واقع از لوله­ هایی با جدار نازک که سریع خرد می­شوند و یا لوله ­های پلاستیکی نباید استفاده نمود.

بنابراین بد نیست راجع به هر یک از این لوله­ ها اطلاعات دقیق­تری داشته باشید و از مزایا و معایبشان نیز مطلع باشید.

لوله­ برق پولیکا یا PVC بسیار منعطف است و قابلیت خم شدن به زوایای مختلف را دارد. همچنین اتصال آن­ها به یکدیگر راحت است. این لوله­ ها ضد ضربه، ضد احتراق و مقاوم در برابر خوردگی و زنگ زدگی هستند.

اما یکی از ایراداتی که می­توان به لوله ­های پولیکا گرفت این است که آن­ها در برابر در برابر دماهای بالا و پایین حساس بوده و به راحتی ترک می­خورند.

اما با این حال اکثر برق کاران معتقدند بهترین لوله ­ها برای کف حیاط لوله­ های پی وی سی هستند.

لوله­ های برق فولادی به صورت گالوانیزه سرد و گرم در دسترس هستند و در صورت نیاز می­توان با دستگاه­ های مخصوص آن­ها را خم نمود.

اما عیب بزرگ آن­ها این است که ضد زنگ نیستند. بنابراین چون کف حیاط در معرض رطوبت قرار دارد، نمی­توانند گزینه مطلوبی باشند.

در نهایت لوله­های پلی اتیلن به دلیل چند ویژگی مناسب از جمله: وزن سبک، قابلیت نصب آسان، مقاومت بالا و بالا بودن سرعت اتصال به شکل جوشی و دنده ای در بین برق کاران بسیار محبوب هستند.

اما توجه داشته باشید که از منظر اقتصادی لوله­ های پولیکا از لوله­های پلی اتیلن به صرفه­تر و ارزان­تر هستند.

پس از انتخاب جنس لوله نوبت به جایگذاری لوله­ ها در شیار­های ایجاد شده در کف حیاط می­رسد.

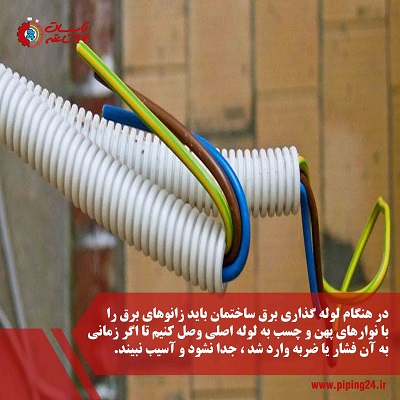

بدیهی است که برای تغییر مسیر لوله­ها در حین کار، شما به اتصالاتی همچون زانویی احتیاج دارید که اتصال زانویی به لوله را باید به وسیله چسب بوشن یا لوله به خوبی محکم نمایید.

نحوه لوله کشی برق ساختمان از کف ساختمان 4

لوله گذاری را تا زمان رسیدن به محل نصب قوطی­های روی دیوار ادامه می­دهید و سپس لوله­ ها را درون قوطی می­گذارید. ضمناً برای این که لوله­ها درون دیوار حرکت نکنند، حتماً اطراف آن­ها با کمک گچ محکم کنید.

همچنین از ساپورت برای محکم کردن لوله­ های برق در کف استفاده نمایید تا از تکان نخوردن آن­ها اطمینان حاصل کنید.

- ماهیچه کشی روی لوله ­ها:

همان طور که گفته شد در مرحله آخر باید بلافاصله پس از لوله گذاری روی لوله­ های برق را با ماهیچه که مخلوطی از آب و سیمان است بپوشانید و سطح آن را مسطح کنید.

در واقع ماهیچه همان 2 تا 3 سانت ملاتی است که روی لوله­ های برق ریخته شده و از آن­ها در برابر صدمات احتمالی محافظت می­کند.

البته برای ایمنی بیشتر، بهتر است ابتدا برق را به طور کامل بازرسی کرده و سپس این مرحله را انجام دهید.

شما با مطالعه مقاله نحوه سیم کشی حیاط می­توانید به اطلاعات جامع­تری در این خصوص دست پیدا کنید.
