طریقه سیم کشی برق کولر گازی پنجره ای با سیم کشی برق کولر گازی اسپلیت که از دو یونیت جداگانه ساخته شده، کمی تفاوت دارد. از آنجا که بسیاری از مشکلات احتمالی در کولر گازی پنجره ای به دلیل ضعف در سیم پیچی دستگاه است، آشنایی با نحوه سیم کشی برق این وسیله اهمیت زیادی دارد.

اگر در ادامه با ما همراه باشید نه تنها نقشه برق کولر گازی پنجره ای و نحوه سیم کشی آن را بررسی خواهیم کرد، بلکه توضیحات کافی در خصوص نقشه کلید کولر گازی پنجره ای و حتی طریقه تست، تعویض و نصب خازن این وسیله را بیان خواهیم کرد.

 نقشه برق کولر گازی پنجره ای

برق کولرهای گازی پنجره ای از سیم برق فاز تغذیه می شود. مدار برق این وسیله از سه سیم اصلی تشکیل شده است:

  1. سیم زمین یا ارت دستگاه
  2. سیم گرم یا فاز
  3. سیم خنثی یا نول

شما می توانید نقشه سیم کشی برق کولر گازی پنجره ای را در حالت بسیار ساده آن در تصویر زیر ببینید.

نحوه سیم کشی برق کولر گازی پنجره ای1

در سیستم برق کشی کولر گازی پنجره ای مدار انشعاب از یکی از دستگاه های محافظ جریان اضافی تک قطبی OCPD موجود در یک صفحه الکتریکی منشأ می گیرد.

سیم برق اصلی دستگاه کولر گازی پنجره ای از یک طرف به قطع کننده جریان متصل است و از طرف دیگر وارد محفظه دستگاه می شود تا به جعبه ترمینال کولر گازی متصل شود.

اگر مایلید نقشه اتصال کابل اصلی کولر گازی در داخل این وسیله را مشاهده کنید، تصویر زیر گویای همه چیز است:

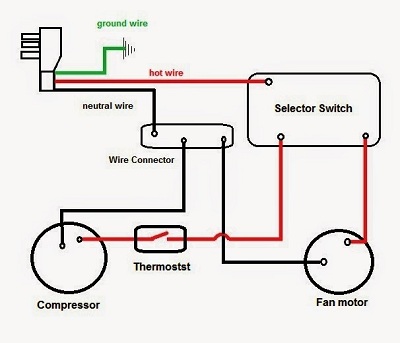

نحوه سیم کشی برق کولر گازی پنجره ای2

همانطور که ملاحظه می کنید، در داخل کولر گازی پنجره ای کابل اصلی برق دستگاه به قسمت های زیر منشعب شده است:

  1. سیم ارت که به سیم سبز رنگ یا سیم لخت هم شناخته می شود و به بدنه فلزی کولر گازی با کمک پیچ اتصال داده شده است.
  2. سیم فاز یا قرمز رنگ
  3. سیم نول یا سیاه رنگ

همچنین می بینید که سیم فاز کولر گازی پنجره ای به سمت کلید سلکتوری در بدنه کولر گازی رفته است تا برق مورد نیاز برای قسمت های اساسی و مهم دستگاه از جمله کمپرسور و موتور فن را تامین کند.

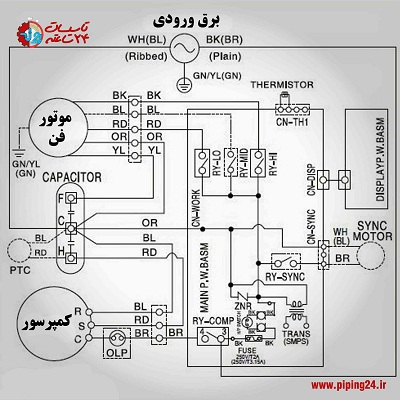

نحوه سیم کشی برق کولر گازی پنجره ای3

طریق اتصال سیم فاز به این قطعات را می توان به صورت زیر تفسیر کرد:

الف) سیم فاز به کلید سلکتور متصل شده و سپس از این کلید به ترموستات دستگاه و از ترموستات به کمپرسور کولر گازی پنجره ای رسیده است.

ب) سیم فاز ابتدا به کلید سلکتور رسیده است و سپس از کلید سلکتور به موتور فن کولر گازی پنجره ای متصل شده است.

در نقشه سیم کشی برق کولر گازی پنجره ای، سیم نول یا خنثی به صورت مستقیم و بدون اتصال به هیچ سوئیچی به کمپرسور و موتور فن دستگاه متصل است.

این نوع از اتصالات از طریق اتصال سیم در پشت کلید سلکتور ایجاد شده است، در نتیجه اتصال تمام سیم های نول با هم مشترک است، چرا که تمام آن ها به یک نقطه مشترک وصل شده اند.



  • نحوه برقراری جریان برق در کولر گازی

طریقه حرکت جریان برق در کولر گازی پنجره ای پس از روشن کردن این وسیله به صورت زیر است:

وقتی شما کلید سلکتوری دستگاه را بر روی حالت سرد قرار می دهید، برق ورودی از کابل اصلی دستگاه که از طریق سیم فاز به سلکتور متصل شده، به سمت فن دستگاه می رود و از این طریق فن کولر گازی به کار می افتد.

علاوه بر این کلید سلکتوری کولر گازی پنجره ای در این هنگام مقداری جریان برق به سیم فاز متصل به کمپرسور ارسال می کند.

اما کمپرسور تا زمانی که ترموستات فرمان ندهد، روشن نمی شود. به محض اینکه ترموستات بر اساس دمای محیط فرمان روشن شدن کمپرسور را ارسال کند، کمپرسور مشغول به کار شده و سیکل سرمایشی دوباره آغاز می شود.

ما در یک مقاله جداگانه نحوه اتصال صحیح کابل ها در کولر گازی را توضیح داده ایم، که اتفاقاً اطلاعات مفیدی در مورد کابل برق کولر گازی پنجره ای هم در آن یافت می شود. برای دسترسی به مقاله روی لینک مربوطه بزنید.



نقشه کلید سلکتوری یا گردان کولر گازی پنجره ای

کلید گردان یا سلکتوری نوع بخصوصی از کلید است که دارای یک پایه برق ورودی می باشد.

این قطعه بنا به تعداد سیم های فن و نوع ساخت شرکت سازنده دارای چند خروجی متفاوت می باشد و یکی از قطعات مهم است که در سیم کشی برق کولر گازی پنجره ای به کار گرفته شده است.

کلید سلکتوری یا گردان یا ROTRY SWITCH در کولر گازی پنجره ای دو کار مهم انجام می دهد:

  • کمپرسور را روشن و خاموش می کند.
  • دور فن کولر گازی پنجره ای را تغییر حالت می دهد.

برای اینکه با این کلید و نحوه قرارگیری آن در داخل سیم کشی برق کولر گازی پنجره ای بیشتر آشنا شوید، نقشه کلید را در قسمت زیر برای شما قرار داده ایم:

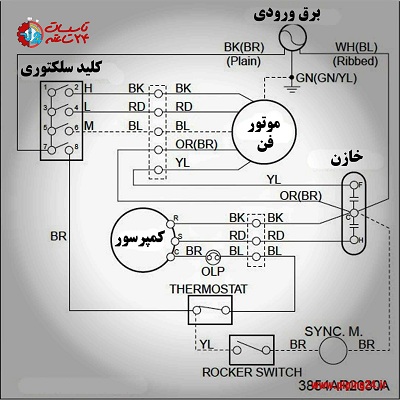

نحوه سیم کشی برق کولر گازی پنجره ای4

نمونه ای که در تصویر بالا مشاهده می کنید، کلید سلکتوری با 8 عدد خروجی است، که کابل برق ورودی به مدار ابتدا وارد این کلید می شود.

سپس کلید سلکتوری از یک طرف به صورت مستقیم به حالت های مختلف دور کند، متوسط و تند موتور فن کولر گازی پنجره ای متصل شده است.

از طرف دیگر می بینید که کلید از طریق خروجی 8 خود به ترموستات وصل شده و سپس ترموستات به کمپسور اتصال دارد.

در گوشه سمت راست تصویر خازن کولر گازی پنجره ای را مشاهده می کنید که موتور فن، کمپرسور و برق ورودی به آن متصل است.

اگر بخواهید کلید سلکتوری کولر گازی پنجره ای را در این وسیله قرار داده و سیم کشی های برق مربوط به آن را انجام دهید، لازم است تا پایه ها یا خروجی های این قطعه را تک به تک بررسی کنید.

برای اطلاع شما همراهان گرامی ما طریقه یافتن پایه های یک مدل از کلید گردان را به وسیله اهم متر و در حالت های مختلف توضیح می دهیم.

فقط توجه داشته باشید که تشخیص پایه های کلید در مدل های متفاوت ممکن است فرق کند.

حالت 1: پایه ورودی یا L را با تمام خروجی های دیگر تک به تک با اهم متر تست می کنیم، اگر ورودی با هیچ کدام از خروجی ها راه ندارد، کلید در حالت خاموش است، یعنی پایه L با هیچ کدام در تماس نیست.

حالت 2: کلید را به سمت چپ می چرخانیم. در این صورت ورودی یا پایه L به پایه 2 راه می دهد، در این شرایط فقط فن با دور متوسط کار می کند.

حالت 3: بار دیگر کلید را به سمت چپ می چرخانیم، در این حالت ورودی برق به پایه 3 و 4 راه می دهد. در این شرایط فن با دور زیاد و کمپرسور کار می کنند.

حالت 4: باز هم سوئیچ را به سمت چپ می چرخانیم، در این حالت ورودی برق به پایه 2 و 4 راه می دهد. در این شرایط فن با دور متوسط و کمپرسور کار می کنند.

حالت 5: یک بار دیگر کلید را به سمت چپ می چرخانیم، در این حالت ورودی برق به پایه 1 و 4 راه می دهد. در این شرایط فن با دور کم و کمپرسور کار می کنند.



نحوه سیم کشی برق کولر گازی پنجره ای

شما به سیم کشی برق کولر گازی پنجره ای نیازی نخواهید داشت، تا زمانی که مشکلی برای سیم کشی دستگاه ایجاد شود.

توجه داشته باشید که نوع سیم کشی برق کولر گازی پنجره ای با توجه به مدل و ظرفیت دستگاه ممکن است متفاوت باشد.

با این حال ما در این قسمت طریقه سیم کشی برق کولر گازی پنجره ای اجنرال را به عنوان نمونه برای شما شرح می دهیم:

  1. دو سیم شماره 3 و 1 به قسمت سمت راست پایین کلید سلکتوری کولر گازی پنجره ای متصل می کنیم.
  2. سیم شماره 1 که قبلاً آن را به کلید سلکتوری وصل کرده ایم، از سمت راست بالای کلید سلکتوری گرفته و به فاز شهری وصل می کنیم.
  3. سیم برق شماره 8 کلید سلکتوری را به کلید موتور فن وصل کرده و سپس خروجی کلید موتور فن را به خود موتور متصل می نماییم.
  4. سیم برق شماره 10 کلید سلکتوری را به ترموستات متصل کرده و سپس خروجی ترموستات را به یک سیم برای لامپ سیگنال و سیم دیگری برای پایه کامان کمپرسور وصل می کنیم.
  5. خازن استارت کمپرسور را به بخش H خازن وصل می نماییم.
  6. استارت فن را به بخش F خازن متصل می کنیم.
  7. راه انداز یا Running فن و راه انداز کمپرسور را به بخش C خازن متصل می کنیم.
  8. دور تند فن را باید به شماره 6 کلید سلکتوری متصل کنیم.
  9. دور متوسط فن کولر گازی پنجره ای را به سیم شماره 4 کلید سلکتوری متصل می کنیم.
  10. دور کند فن دستگاه را به سیم شماره 2 کلید سلکتوری اتصال می دهیم.
  11. از خروجی لامپ سیگنال و خروجی موتور فن به بخش C خازن متصل می نماییم.
  12. در پایان نول شهری را به بخش C خازن متصل می کنیم.

پیشنهاد می کنیم کلیپ زیر را تماشا کنید تا از دلایل مشکلات و آسیب هایی که می توانند به سیستم برق و سیم کشی کولر گازی وارد شوند مطلع شوید.



طریقه نصب خازن کولر گازی پنجره ای

خازن کولر گازی یکی از قسمت های بسیار مهم در کولر گازی پنجره ای است که باعث استارت یا روشن شدن کمپرسور دستگاه می شود.

همین قطعه به ظاهر کوچک در داخل بدنه کولر گازی پنجرای، شدیداً در معرض خرابی قرار دارد، مخصوصاً وقتی خیلی گرم باشد و کولر گازی دائماً روشن بماند.

از جمله عواملی که می توانند باعث خرابی خازن کولر گازی پنجره ای شوند، عبارتند از:

  • کارکرد بیش از حد کمپرسور کولر گازی
  • نوسانات برق ورودی به دستگاه
  • ورود جریانات اضافی به خازن
  • اتمام عمر و بازدهی خازن
  • دمای بالای هوا
  • خرابی موتور

غالباً تمامی این دلایل که گفتیم دست به دست هم می دهند و سبب از کار افتادن خازن دستگاه می شوند، در چنین شرایطی تنها راه حلی که برای ما باقی می ماند تعویض خازن قبلی و نصب نمونه جدید بر روی کولر گازی پنجره ای است. جهت مشاهده و تهیه انواع خازن بر روی لینک خرید خازن کولر گازی از دیجیکالا بزنید.

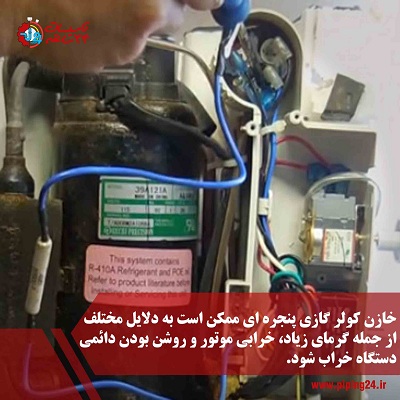

نحوه سیم کشی برق کولر گازی پنجره ای5

قبل از اینکه هر گونه توضیحی در خصوص تعویض و نصب خازن کولر گازی پنجره ای دهیم، لازم است یادآور شویم که اگر به مسائل فنی و برق آشنایی ندارد، هرگز خود به این کار اقدام نکرده و فقط از مجری تعمیرکار کولر گازی کمک بگیرید.

اکثر کولرهای گازی پنجره ای دو عدد خازن دارند، آن هم به دلیل اینکه بار ورودی به خازن ها نصف شده و طول عمر این قطعه طولانی تر شود.

با این حال از جمله نشانه هایی که می تواند به شما نشان دهد عمر خازن تمام شده و نیاز به تعویض دارد، این است که کمپرسور روشن نمی شود و یا فن کندانسور حرکت نمی کند.

در برخی نمونه ها مشاهده شده که کمپرسور کولر گازی پنجره ای تلاش برای روشن شدن می کند، اما عمل استارت صورت نمی گیرد.

شما می توانید برای اطلاع از سایر علائم خرابی کمپرسور به مقاله تعمیر کمپرسور کولر گازی مراجعه کنید. همچینن مشاهده کلیپ زیر به شما کمک می کند تا با دیگر مشکلات رایج کمپرسور کولر گازی آشنا شوید.



  • نحوه تست خازن کولر گازی پنجره ای:

اما پیش از اینکه خازن را تعویض کنید، می توانید از طریق چند راه بسیار ساده از سالم یا معیوب بودن خازن مطمئن شوید.

ولی باز هم تاکید می کنیم که قبل از اقدام به هر کاری، شرایط ایمنی را چک کرده و مطمئن باشید که کولر گازی به برق وصل نیست.

راه اول تست خازن کولر گازی پنجره ای:

اولین راه تست خازن بسیار ساده است و هیچ نیازی به ابزار خاص ندارد. به این صورت که خازن را از لحاظ ظاهری بررسی کنید.

معمولاً خازن خراب را می توان از روی ظاهر آن تشخیص داد، چون در این شرایط محتویات خازن به بیرون نشت کرده یا بدنه خازن حسابی باد می کند و یا برعکس بدنه خازن فرو رفته می شود.

اگر پس از مشاهده ظاهر خازن نتوانستید از خراب یا سالم بودن خازن مطمئن شوید، می توانید وارد مراحل بعدی برای تست خازن شوید.

توجه داشته باشید خازن کولر گازی می تواند مقداری بار الکتریکی در خود ذخیره داشته باشد، پس قبل از تست این قطعه بار الکتریکی آن را تخلیه کرده و حتماً از ابزار عایق و دستکش ایمنی استفاده کنید.

برای تخلیه بار الکتریکی خازن کافیست یک قطعه سیم به زمین اتصال داده و سر سیم را تا حدود 3 الی 5 ثانیه به هر کدام از پایه های خازن وصل کنید.

در این مرحله که کولر گازی پنجره ای به برق وصل نیست و بار الکتریکی خازن تخلیه شد، می توان خازن را از بدنه جدا کرد تا سالم یا معیوب بودن آن را تست نمود.

راه دوم تست خازن کولر گازی پنجره ای:

  1. یک خازن سالم و کاملاً مطابق با خازن قبلی دستگاه خود تهیه کنید. ( لینک خرید خازن کولر گازی از دیجیکالا )
  2. خازن جدید را به جای خازن قبلی بر روی کولر گازی پنجره ای نصب کنید.
  3. با رعایت شرایط ایمنی دستگاه را به برق بزنید، اگر کمپرسور کولر گازی به راه افتاد، یعنی خازن قبلی خراب بوده و نیاز به تعویض داشته است.

راه سوم تست خازن کولر گازی پنجره ای:

اگر به خازن جدید دسترسی نداشتید، می توانید با کمک اهم متر از سالم بودن خازن را تست کنید.

  1. دو سر سیم های اهم متر را به خازن متصل کنید.
  2. اگر عقربه اهم متر تا انتها بالا رفت و بلافاصله تا وسط صفحه اهم متر برگشت و کم کم به حالت اول خود برگشت، نشان دهنده سالم بودن خازن است.
  3. اما اگر بعد از اتصال سیم های اهم متر، هیچ تغییری در عقربه های اهم متر مشاهده نشد و یا عقربه تا انتها بالا رفت و بازنگشت، علامت خراب بودن خازن را نشان می دهد.

اگر قصد مشاهده انواع اهم متر به همراه قیمت و مشخصات فنی دارید بر روی لینک خرید اهم متر از دیجیکالا بزنید



راه چهارم تست خازن کولر گازی پنجره ای:

این راه کمی تخصصی بوده و فقط فقط مجریان سرویسکار کولر گازی اجازه انجام آن را دارند، چون برای افراد ناآشنا با سیستم برق می تواند خطرناک باشد.

  1. دو سر خازن را با دو رشته سیم برق با ولتاژ دقیقی که بر روی خازن نوشته شده اتصال می دهیم.
  2. دو سر این دو سیم را به یکدیگر وصل می کنیم.
  3. اگر خازن سالم باشد، جرقه آبی رنگ شدید ایجاد می شود.
  4. اما اگر جرقه ای در کار نبود و یا رنگ آن زرد رنگ و بسیار ضعیف بود، به این معنی است که خازن خراب است و باید تعویض شود.

نحوه سیم کشی برق کولر گازی پنجره ای6

نحوه تعویض خازن کولر گازی پنجره ای

زمانی که با کمک یکی از روش های گفته شده، از خراب بودن خازن اطمینان حاصل کردید، لازم است تا برای تعویض و نصب خازن جدید بر روی کولر گازی پنجره ای اقدام کنید.

  1. برق ورودی به کولر گازی را از منبع قطع کنید و با توجه به روش گفته شده در قسمت فوق برای تخلیه بار الکتریکی خازن کولر اقدام نمایید.
  2. خازن قبلی را با کمک پیچ گوشتی از روی دستگاه باز کنید. در صورت نیاز به تهیه پیچ گوشتی به مقاله راهنمای خرید بهترین پیچ گوشتی دوسو و چهارسو دستی مراجعه کنید.
  3. اطلاعات درج شده بر روی خازن را به طور دقیق مطالعه کرده و یک خازن کاملاً مشابه با نمونه قبلی تهیه کنید.
  4. اگر از روی اطلاعات روی خازن نتوانستید مدل آن را تشخیص دهید، می توانید به دفترچه راهنمای کولر گازی خود مراجعه کنید. یکسان بودن ظرفیت و مدل خازن قبلی و جدید کولر گازی پنجره ای بسیار مهم است.
  5. از اورلود نکرده کمپرسور کولر گازی مطمئن شوید. برای کسب اطلاعات بیشتر در این خصوص مطالعه مقاله علت داغ کردن کمپرسور کولر گازی را از دست ندهید.
  6. پیش از نصب خازن جدید به علامت های بر روی خازن توجه کنید، علامت c مخفف کلمه com و مشترک بر روی خازن است و دو علامت s به معنی استارت و R به معنی رانینگ می باشد.
  7. همچنین ممکن است بنا به نوع خازن دو علامت MAIN به معنی سیم پیچ اصلی و SUB به معنی سیم پیچ راه انداز را هم بر روی خازن مشاهده کنید.

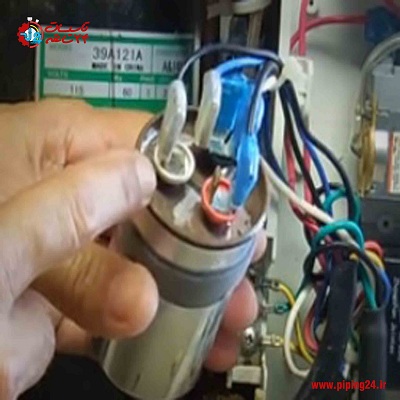

نحوه سیم کشی برق کولر گازی پنجره ای7

  1. برای اتصال سیم ها به خازن از پایه c برای سیم مشترک خازن استفاده می شود.
  2. FAN برای اتصال سیم فن و HPEM که در برخی از خازن ها دیده می شود، برای اتصال کمپرسور است.
  3. اگر علامت های خازن کولر گازی پنجره ای شما با آنچه ما گفتیم متفاوت بود، سیم سوم یا کمپرسور را به این سری متصل کنید.
  4. در نهایت برق کولر گازی پنجره ای خود را وصل کنید. اگر مشکل روشن نشدن کمپرسور از خازن آن باشد، با توضیحات داده شده توانسته اید مشکل را به راحتی رفع کنید.



جمع بندی

ما در این مطلب در خصوص نحوه سیم کشی کولر گازی پنجره ای توضیحات لازم را بیان کردیم. با این حال از آنجا که در زمان سیم کشی با برق دستگاه مواجه هستید، احتمال آسیب رسیدن به دستگاه و خودتان وجود دارد.

بنابراین پیشنهاد می کنیم فقط از افراد متخصص برای سیم کشی کولر گازی پنجره ای خود استفاده کنید.

مجموعه تاسیسات 24 ساعته با کمک تیم تخصصی خود می تواند بهترین خدمات مربوط به برق کولر گازی را همراه با گارانتی تضمین کیفیت به شما ارائه دهد.

پس برای ثبت سفارش همین الان اقدام کرده و با شماره های داخل سایت تماس بگیرید و یا فرم درخواست سرویسکار را پر کنید.



خلاصه ای از آنچه در این مطلب گفتیم

  • مدار سیم کشی کولر گازی پنجره ای از سه سیم نول، ارت و فاز تشکیل شده است.
  • اگر بخواهید کلید سلکتوری کولر گازی پنجره ای را در این وسیله قرار داده و سیم کشی های برق مربوط به آن را انجام دهید، لازم است تا پایه ها یا خروجی های این قطعه را تک به تک بررسی کنید.
  • عواملی از جمله کارکرد بیش از حد کمپرسور کولر گازی، نوسانات برق ورودی به دستگاه، ورود جریانات اضافی به خازن، اتمام عمر و بازدهی خازن، دمای بالای هوا و خرابی موتور می توانند باعث از کار افتادن خازن کولر گازی پنجره ای شوند.
  • ساده ترین راه برای تست خازن کولر گازی پنجره ای این است که ظاهر آن را بررسی کنیم. اگر خازن باد کرده، مواد داخل آن نشت کرده باشند و یا فرو رفته باشد نشانه سوختن خازن است.
