یکی از تجهیزات بسیار مهم در موتورخانه پمپ آن می باشد، که بتوان با کمک این وسیله آب گرم تولید شده در موتورخانه را در کل سیستم لوله کشی ساختمان و محل های مصرف آن به گردش درآورده و سبب به موتورخانه باز گرداند.

اما دستیابی به عملکرد موثر پمپ موتورخانه به انتخاب نوع متناسب با نیاز موتورخانه بستگی دارد.

موتورخانه های بسیاری بوده اند که به دلیل عدم توجه به این مهم و انتخاب پمپ نامناسب با مشکلات اساسی در سایر تجهیزات خود مواجه شده اند، به نحوی که کل کارکرد سیستم موتورخانه بهم ریخته و حتی آسایش ساکنین نیز مختل شده است.

به دلیل اهمیت این موضوع تصمیم گرفتیم تا این بار در خصوص ظرفیت مناسب پمپ موتورخانه با شما صحبت کنیم.

در این مطلب روش محاسبه پمپ سیرکولاتور موتورخانه را برای شما توضیح خواهیم داد تا در زمان انتخاب پمپ دچار مشکل نشوید.

حتی فرمول محاسبه پمپ موتورخانه را با شما به اشتراک گذاشته ایم تا با جایگذاری اعداد متناسب با موتورخانه خود، بهترین پمپ سیرکولاتور را انتخاب کنید.

اگر می خواهید با محاسبه دقیق پمپ موتورخانه سلامت و کارکرد صحیح این سیستم را تضمین کنید، مطالعه این مطلب را از دست ندهید.



روابط و اصول حاکم بر پمپ های موتورخانه

  • بویلر باید در سمت ساکشن پمپ و چیلر در سمت تخلیه پمپ باشد.
  • پمپ های خطی معمولاً دارای ظرفیت آبدهی 0-100GPM بوده و قدرت آن ها حداکثر حدود یک اسب است. این پمپ ها معمولاً با دور 170 rpm ساخته می شوند.
  • پمپ های با ظرفیت آبدهی بیش از 100GPM معمولاً از نوع فندانسیونی ساخته می شوند. این نوع پمپ ها باید بر روی فندانسیون قرار بگیرند.
  • جهت جلوگیری از انتقال ارتعاشات پمپ های فندانسیونی به ساختمان، باید در مقاطع مکش و رانش آن ها درزه گیر قرار بگیرد، در حالیکه این درزه گیر برای پمپ های خطی نیاز نیست.
  • توان پمپ ها بر حسب اسب بخار را می توان با کمک رابطه زیر حساب کرد:

                                                   محاسبه پمپ موتورخانه1 1

G.P.M ظرفیت آبدهی پمپ و Head ارتفاع آبرسانی پمپ بر حسب فوت آب و u راندمان پمپ است. راندمان پمپ ها معمولاً بین 50 تا 80 درصد در نظر گرفته می شود.

همچنین قدرت الکتروموتور پمپ ها معمولاً 20 درصد از قدرت خود پمپ بیشتر انتخاب می شود.

این الکتروموتورها غالباً تا قدرت یک اسب، از نوع تک فاز و در قدرت های بالاتر از یک اسب از نوع دو فاز هستند.

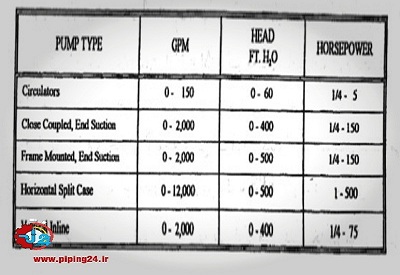

در قسمت زیر تصویری از جدول انواع پمپ را برای شما فراهم کرده ایم:

محاسبه پمپ موتورخانه اینترو

به منظور دستیابی به محاسبه پمپ موتورخانه بهتر است ابتدا به این سوال پاسخ دهیم که پمپ موتورخانه از چه مدل است؟



مدل پمپ موتورخانه چیست؟

همانطور که در قسمت مقدمه نیز ذکر شد، در درون موتورخانه باید از پمپی استفاده کرد که علاوه بر دریافت آب گرم و به چرخش درآوردن آن، بتواند دوباره آب سرد شده را به سیستم موتورخانه برگرداند.

با توجه به این توضیحات خواهیم فهمید که مناسب ترین پمپ برای موتورخانه، پمپ سیرکولاتور می باشد.

همانطور که از نام آن پیداست، این نوع پمپ خاصیت سیرکوله کردن یا گرداندن آب در سیستم را دارد.

پمپ های سیرکولاتوری موتورخانه ای در انواع پمپ سیرکولاتور خطی و پمپ سیرکولاتور زمینی موجود هستند، که می توان با توجه به نیاز موتورخانه از یکی از آن ها استفاده کرد.

 برای اینکه بهتر با انواع پمپ سیرکولاتور موتورخانه و نحوه کار آن ها آشنا شوید، از شما دعوت می کنیم به توضیحات مهندس اسماعیلی در کلیپ زیر گوش دهید.

انتخاب پمپ سیرکولاتور موتورخانه

تمامی پمپ های سیرکولاتوری موتورخانه خصوصیات خاصی دارند، که با توجه به آن ها می توان برای تهیه این وسیله اقدام کرد.

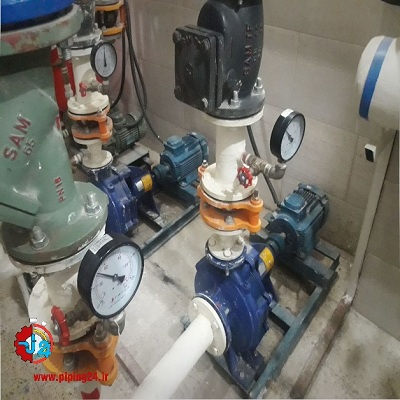

محاسبه پمپ موتورخانه2

این خصوصیات در پمپ سیرکوله موتورخانه شامل موارد ذیل می شود:

  • جنس بدنه پمپ سیرکولاتور که می تواند از جنس برنزی، استیل و چدنی باشد.
  • میزان جریان آب درون پمپ بر اساس گالن بر دقیقه
  • میزان افت بار پمپ
  • قدرت اسب بخار
  • میزان برق مورد نیاز دستگاه
  • نوع اتصال پمپ به سیستم که می تواند در انواع فلچی یا پیچ و مهره ای باشد.

البته بیشتر پمپ های سیرکولاتوری مناسب برای سیستم های بسته مانند موتورخانه، از جنس چدنی و فلچی هستند.

در مقابل پمپ های سیرکولاتوری استیل و یا برنزی مخصوص سیستم های چرخشی باز می باشند.

پیشنهاد می کنیم سایر معیارهای انتخاب پمپ سیرکولاتور موتورخانه را در کلیپ زیر و از زبان آقای مهندس اسماعیلی بشنوید.

محاسبه و انتخاب سریع پمپ های سیرکولاتور گرمایش

تا کنون فهمیدیم که پمپ های سیرکولاتوری که در سیستم لوله کشی مدار بسته گرمایش نصب می شوند، آب را در مدار به گردش در می آورند.

برای تعیین مشخصات این پمپ ها باید دو عامل میزان آب دهی پمپ و افت فشار کل شبکه یا هد آن مشخص باشد.

پمپ های سیرکولاتور از نوع سانتریفوژ بوده و دارای چرخ گردان پره داری هستند، که توسط محوری از یک الکتروموتور حرکت می گیرد.

آب پس از عبور از دهانه مکش پمپ وارد چرخ گردان شده و از آن جا به فضای بین پره ها وارد می شود.

سپس به علت چرخش پره ها تحت نیروی گریز از مرکز قرار گرفته و به طرف محیط خارجی پره به حرکت در می آید.

در ادامه به نکاتی در مورد محاسبه و انتخاب پمپ های سیرکولاتوری اشاره می کنیم:

  1. طبق تعریف راندمان پمپ که عبارت است از نسبت بین قدرت مصرفی. قدرت مفید، همان قدرت جذب شده توسط مایع (Whp) و قدرت مصرفی، قدرت مکانیکی ورودی به پمپ (bhp) است.بنابراین این فرمول را داریم:

محاسبه پمپ موتورخانه3

معمولاً راندمان پمپ در موتورهای با قدرت کمتر از HP1 حدود 50 تا 60 درصد است. با افزایش توان موتور، راندمان زیاد شده و به حدود 80 درصد می رسد.

  1. مقدار دبی آبی که باید توسط پمپ جابجا شود، از رابطه زیر بدست می آید:

محاسبه پمپ موتورخانه4

در این رابطه Qt بار حرارتی کل ساختمان بر حسب دبی بر حسب گالن بر دقیقه است. همچنین می توان با کمک رابطه تجربی زیر نیز دبی پمپ را به صورت سرانگشتی به دست آورد:

GPM=(سطح زیر بنای ساختمان بر حسب متر مربع)  × %45

به عنوان مثال: بار حرارتی یک ساختمان معدل 30000 دبی بر حسب گالن بر دقیقه محاسبه شده است. مقدار آبی که در سیستم گرمایش این ساختمان با توسط پمپ به گردش درآید را می توان به صورت ذیل محاسبه کرد:

محاسبه پمپ موتورخانه5

بنابراین ظرفیت پمپ سیرکولاتور معدل 3 گالن بر دقیقه می باشد.

  1. افت فشار کل شبکه لوله کشی گرمایش از طریق رابطه زیر بدست می آید:

                                                       محاسبه پمپ موتورخانه6

در رابطه فوق H هد پمپ برحسب فوت و L نیز طول مسیر رفت از دیگ تا دورترین رادیاتور یا واحد گرمایش از کف بر حسب فوت می باشد.

  1. چنانچه بخواهیم از n پمپ برای گردش آب گرم دیگ استفاده نماییم، دبی حجمی هر یک از رابطه زیر محاسبه می شود:

محاسبه پمپ موتورخانه7
در رابطه فوق n تعداد پمپ ها، GPM دبی کل بر حسب گالن بر دقیقه و n(GPM) دبی هر پمپ بر حسب گالن بر دقیقه است. در این رابطه یک پمپ همواره به صورت رزرو دیده می شود.

  1. برای محاسبه افت فشار باید بدترین مسیر، که معمولاً دورترین مسیر می باشد در نظر گرفته شود.

افت فشار در مسیر شامل افت در لوله ها، فیتینگ ها، زانویی، شیرآلات، مصرف کننده ها و ... می باشد، که باید از جداول هر یک طول معادل را به دست آورده و با طول مسیر دورترین مصرف کننده جمع کرد.

به منظور صرف نظر کردن از این محاسبات طولانی، می توان به طور تجربی 50 درصد به طول لوله تا آخرین مصرف کننده اضافه نمود و کل افت فشار مسیر را از رابطه زیر به دست آورد:

محاسبه پمپ موتورخانه8

در رابطه فوق داریم:

Δt= افت فشار کل بر حسب ستون آب

L = طول رفت و برگشت تا دورترین مصرف کننده

a = ضریب افت که در لوله کشی سیستم های حرارتی بین 5/2 تا 4 فوت آب در هر 100 فوت طول لوله در نظر گرفته می شود. می توان a را مساوی با %4 در نظر گرفت.

 Δ Pm = افت فشار وسایل تبادل حرارتی نظیر فن کویل ها یا رادیاتورها، که از طریق کاتالوگ شرکت سازنده تعیین می شوند.

  1. پمپ سیرکولاتور را در سیستم حرارت مرکزی معمولاً روی لوله رفت یا برگشت نصب می کنند، ولی در هر صورت باید ارتفاع آبدهی پمپ رعایت شود، که در هیچ نقطه ای فشار از فشار اتمسفر کمتر نگردد.
  2. اگر دبی پمپ بیشتر از میزان محاسبه شده باشد، چون در عمل میزان دبی کمتر است، بنابراین مقدار هد پمپ افزایش می یابد و احتمال سرریز شدن آب از منبع انبساط باز وجود دارد.
  3. اگر در سیستمی حرکت آب در لوله ها با صدای زیاد همراه باشد، یکی از دلایل آن می تواند قدرت بیش از حد نیاز پمپ باشد، که در این صورت باید پمپ تعویض شود.
  4. در سیستم های بزرگ لازم است غیر از پمپ اصلی یک پمپ دیگر با همان مشخصات به عنوان پمپ رزرو نصب شود، تا در مواقع عیب یابی و تعمیر پمپ سیرکولاتور اصلی کار سیستم متوقف نشود.

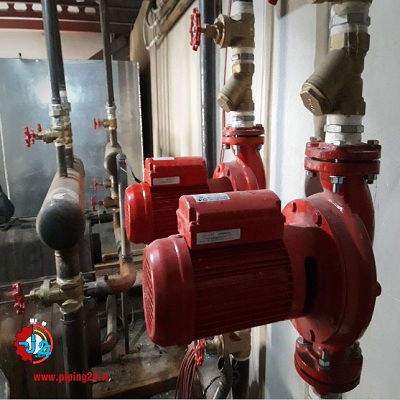

محاسبه پمپ موتورخانه9

جمع بندی:

همانطور که از قسمت فوق می توان برداشت کرد، انتخاب و محاسبه پمپ موتورخانه یکی از مهمترین و در عین حال حساس ترین اقدامات است.

 این عمل را باید به منظور کسب بالاترین راندمان حاصله از سیستم موتورخانه ای در قبال کمترین میزان مصرف انرژی انجام داد.

با توجه به فرمول ها و روابط ذکر شده در قسمت فوق این کار، یعنی محاسبه پمپ موتورخانه ای بهتر است با نظر متخصصین و کارشناسان آگاه در این زمینه صورت بگیرد.

تا هیچ گونه خللی در روند کار سیستم ایجاد نشده و پمپ نیز توان کافی برای بازدهی بالا را داشته باشد.

به همین دلیل توصیه ما به شما این است که قبل از اقدام به تجهیز موتورخانه و تهیه پمپ یا پمپ های آن حتما از یک فرد متخصص و باتجربه مشورت بگیرید.

همکاران ما در گروه تاسیسات 24 ساعته با کمک سال ها تجربه در امر راه اندازی و تجهیز موتورخانه می توانند در انتخاب بهترین پمپ موتورخانه به شما کمک کنند.

علاوه بر این نصب پمپ موتورخانه یکی از ده ها خدمات محبوب ما در این مجموعه می باشد که همراه با گارانتی معتبر به مشتریان عرضه می شود.

پس اگر بعد از انتخاب و خرید پمپ موتورخانه به یک متخصص کاربلد برای نصب و راه اندازی پمپ نیاز داشتید، می توانید به کیفیت بالا و پشتیبانی عالی مجموعه تاسیسات 24 ساعته اعتماد کنید.

برای ثبت سفارش به منظور نصب و راه اندازی پمپ موتورخانه خود کافیست فرم درخواست سرویسکار متخصص را پر کنید و یا با شماره های داخل سایت تماس بگیرید.

بنابراین شما شهروندان تهرانی می توانید در صورت نیاز همین الان با همکاران ما تماس گرفته و یا سفارش خود را از طریق پر کردن فرم درخواست سرویسکار متخصص ثبت کنید.
