نحوه نصب سختی گیر موتورخانه (ضد رسوب)

سختی گیر آب موتورخانه

آبی که در آن نمک هایی همچون کلسیم و منیزیم وجود دارد، آب سخت نام دارد و در همین راستا به میزان نمک های محلول در آب، سختی آب گفته می شود.

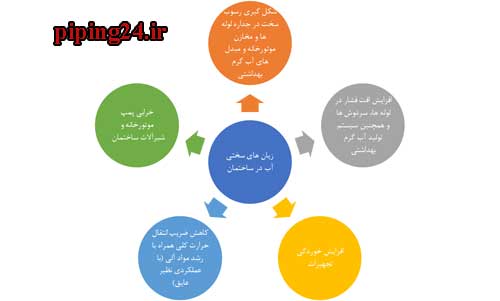

سختی آب آسیب های متعددی را بر موتورخانه و سیستم گرمایشی وارد می سازد که در نمودار زیر بخشی از آنها آمده است:

با این حال، با نصب دستگاه های سختی گیر، می توان از بروز این خسارات پیشگیری کرد.

نمودار زیر درک بهتری از مزایای سختی گیری آب ارائه می دهد.

فیلم معرفی انواع سختی گیر موتورخانه و نحوه کار آن ها

سختی گیرهای موتورخانه در دو مدل سختی گیر رزینی و سختی گیر مغناطیسی وجود دارند که روش عملکرد هر کدان متفاوت می باشد.

شما می توانید به منظور کسب اطلاعات بیشتر در خصوص انواع سختی گیر موتورخانه و همچنین آشنایی با نحوه کار آن ها به توضیحات مهندس اسماعیلی در کلیپ زیر گوش کنید.

راه اندازی سختی گیر رزینی

همانطور که در مطلب سختی گیر رزینی چیست گفتیم، سختی گیر رزینی موتورخانه در ورودی دیگ ها و به منظور گرفتن سختی آب جهت جلوگیری از تشکیل رسوبات در طولانی مدت بکار برده می شود.

در واقع این عمل توسط رزین داخل سختی گیر صورت می گیرد. مطالعه مقالات اجزای موتورخانه ساختمان - بخش اول و اجزای موتورخانه ساختمان - بخش دوم را از دست ندهید.

سیستم های سختی گیر رزینی عموماً با تصفیه شیمیایی آب ساختمان و تغییر در ساختار آب توسط رزین های سدیمی مخصوص، با هزینه اندکی آب کاملاً نرمی را برای مصارف صنعتی و تغذیه دیگ های بخار و بویلر موتورخانه ها و برج های خنک کننده فراهم می کنند.

این سختی گیر ها به دو حالت نیمه اتوماتیک یا تمام اتوماتیک عمل می کنند که روش راه اندازی حالت نیمه اتوماتیک در زیر شرح داده شده است:

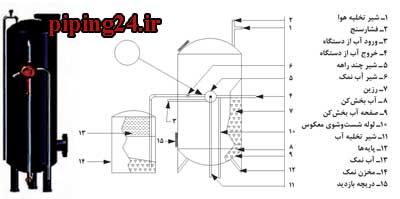

شکل 1 اجزا و ساختمان سختی گیر رزینی موتورخانه*

مراحل ابتدایی نصب سختی گیر رزینی

مراحل ابتدایی نصب سختی گیر رزینی که پس از استقرار دستگاه در محل مورد نظر شروع می شود به ترتیب زیر است:

• لوله های آب ورودی و خروجی دستگاه موتورخانه را به سیستم سختی گیر وصل کنید.
• جهت جلوگیری از ورود رزین به سیستم، لوله های رابط شیر نیمه اتوماتیک و نازل های آن را وصل کنید.
• بعد از باز نمودن درب دریچه دسترو یا فلنج بالای مخزن، رزین کاتیونی و سیلیس را بستر سازی کنید و در ادامه فلنج یا دریچه دسترو را محکم ببندید.
• به قرار دادن تانک نمک حاوی محلول آب و نمک با غلظت مناسب ده درصد در زیر لوله آب نمک دستگاه اقدام نمایید.

شکل 2 حالت های مختلف شیر نیمه اتوماتیک (سولو)*

مراحل راه اندازی سختی گیر رزینی موتورخانه

• ابتدا همه ی شیرها را در حالت بسته قرار دهید و سپس شیر هواگیری دستگاه را باز نمایید.
• دسته شیر سولو (Solo Valve) را در وضعیت راه اندازی (Run) قرار دهید.
• شیر شماره 1 (شیر ورودی) را باز نمایید، مخزن دستگاه در این حالت به تدریج پر از آب می شود.
• بلافاصله پس از مشاهده خروج آب از لوله هواگیری، شیر هواگیری را ببندید.
• شیر شماره 2 (شیر خروجی) را باز نمایید. بدین طریق، دستگاه آماده بهره برداری و تصفیه آب موتورخانه است.

نکته 1:

چنانچه فشار داخل مخزن از (1.7 bar) کمتر باشد، در مکش آب نمک و آب بندی شیر سولو خلل ایجاد می شود.

همچنین توجه کنید که در فشار های بالا ممکن است، قطعات شیر سولو آسیب ببیند. در هر حال بهره برداری از شیر سولو در فشار های کاری بالاتر از (2.5 bar) به هیچ عنوان توصیه نمی شود.

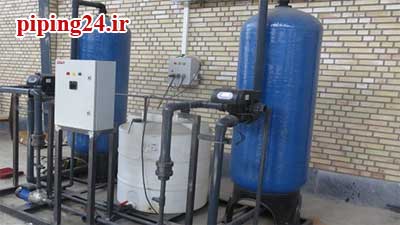

شکل 3 نمایی از یک سختی گیر رزینی

نکته 2:

بلافاصله پس از اینکه سختی آب از حد مجاز بیشتر شود، باید نسبت به عمل احیاسازی رزین، که در ادامه شرح داده می شود، اقدام کرد.

برای کسب اطلاعات بیشتر مطلب محاسبه سختی گیر موتورخانه را مطالعه کنید.

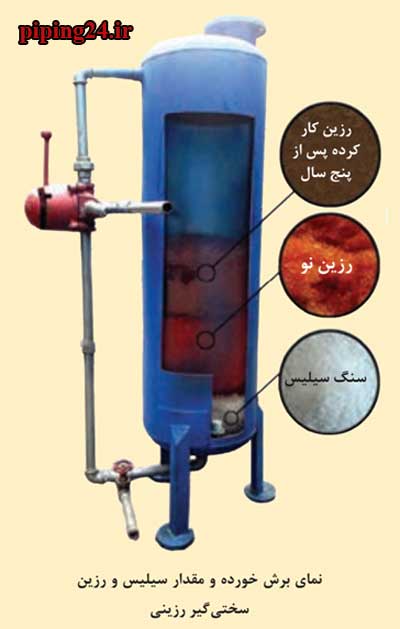

شکل 4 نمای برشی خورده ای از سختی گیر رزینی و مقدار سیلیس و رزین آن*

نکات مهم در خصوص سیستم ضدرسوب و سختی گیر موتورخانه

در قسمت های فوق به برخی نکات در خصوص استفاده از سختی گیر در موتورخانه اشاره کردیم. اما به منظور تکمیل صحبت های خد از شما دعوت می کنیم کلیپ زیر را مشاهده کنید.

در این کلیپ مهدس اسماعیلی برای شما توضیح می دهد که در خصوص سیستم ضد رسوب یا سختی گیر موتورخانه چه مواردی را باید مد نظر داشته باشید.

احیا رزین سختی گیر موتورخانه با محلول آب و نمک

• ابتدا شیر های شماره 1 تا 4 را در وضعیت بسته قرار دهید.
• دسته شیر سولو را به حالت (REGEN) درآورید.
• با باز کردن شیر شماره 3 و 4 اجازه دهید که محلول آب و نمک وارد سیستم شود.
• چنانچه درپوش برنجی روی نازل نمک را که به همین دلیل در پشت شیر سولو و در کنار لوله تخلیه نیز تعبیه شده باز نمایید، می توانید میزان مکش را توسط پیچ گوشتی مناسبی تنظیم کنید. اگر قصد تهیه پیچ گوشتی دارید، قبل از خرید راهنمای خرید بهترین پیچ گوشتی دوسو و چهارسو دستی را مطالعه کنید.
• بعد از سپری شدن مدت لازم، وارد مرحله بعدی یعنی شستشوی رزین با آب شوید.

• ابتدا تمامی شیرهای مربوط را ببندید.
• دسته شیر سلو را به وضعیت (WASH) درآورید.
• شیر شماره 1 و 3 (ورودی و تخلیه) را باز نمایید. در این وضعیت، آب درست برعکس مسیر تصفیه از طرف پایین ستون رزین، وارد مخزن دستگاه شده و از بالای آن خارج می شود.
• جهت شسته شدن کل رزین موجود در داخل مخزن دستگاه و تخلیه شدن محلول آب و نمک از آن، حدود 20 دقیقه صبرکنید.
• کلیه شیر ها را ببندید و شیر شماره 1 و 2 را باز نمایید.
• سپس دسته شیر سولو را به حالت (RUN) قرار دهید. در این حالت دستگاه مجددا آماده کار می شود.

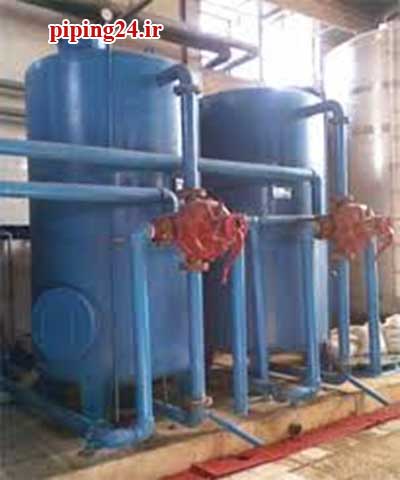

شکل 5 نمونه ای از سختی گیر رزینی نصب شده در تاسیسات یک مجتمع

دستگاه ضد رسوب الکتریکی و مغناطیسی موتورخانه

نصب دستگاه ضدرسوب الكترونيكي يا مغناطيسي به عنوان راهکاری نوین در تاسيسات مکانیکی ساختمان، علاوه بر پیشگیری از بروز خسارت هاي سنگين مالي، باعث افزايش رفاه مصرف كنندگان شده و نیز حفاظت محيط زيست در برابر آلودگي هاي اسيدی را به همراه دارد.

رسوب زدایی الكترونيكي آب، فناوري جديدي است كه اولین بار توسط ناسا در سال 1995 به كار گرفته شد.

در این روش، با اعمال ميدان الكترومغناطيسي بر آب، بدون اینکه هيچ گونه تغيير شيميايي در آب ایجاد شود، از تشكيل رسوب در ديواره لوله ها و تجهيزات جلوگیری مي کند.

گفتنی است که اين دستگاه رسوب گير نبوده و بلكه ضدرسوب و رسوب زداست.

به عبارت دیگر رسوب هاي موجود در آب را نمي گيرد، بلكه از تشکیل رسوب در لوله هاي آب ممانعت کرده و رسوب هايی که از قبل تشكيل شده اند را از بين مي برد.

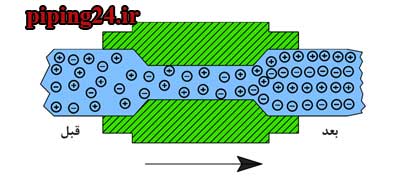

شکل 6 آرایش الکترون ها در میدان مغناطیسی بر اثر قرار گرفتن ضدرسوب الکترومغناطیسی موتورخانه

در روش رسوب زدايي الكترونيكي تاسیسات گرمایشی، آب از ميان یک ميدان الكترومغناطيسی متغير عبور مي كند.

در ادامه ميدان الكترومغناطيسي اعمال شده با برخورداری از پهناي باند و انرژي مناسب، ذرات يوني موجود در آب را به صورت بلورهاي خنثي در می آورد.

در نهایت با تبدیل آنها از حالت محلول به حالت محلول معلق، باعث پاکسازی آن از روي سطوح و جداره ها مي شود.

دستگاه ضدرسوب الكترونيكي يا مغناطيسي مصرف بسيار كمی دارد. امواج توليدي توسط این دستگاه بي صدا و بي ضرر است.

همچنین، قابليت تنظيم و تغيير ميدان الكترومغناطيسی با بهره گیری از شدت انرژي يا بسامد (فركانس)، امكان حصول به بالاترين راندمان را با توجه به مشخصات آب میسر مي سازد.

هرچند فعالیت دوگونه رسوب زداي الكترونيكي و مغناطيسي بر پايه اصل يكساني است، اما تفاوتهاي اندكي نیز بین این دو مشاهده می شود.

برای نمونه، برخلاف رسوب زداي الكتريكي که عملکردش كم و بيش مستقل از سرعت آب است، رسوب زدای مغناطيسي عملكردي كاملاً متناسب با سرعت آب دارند.

همچنین ، توان افزايش قدرت حلاليت آب در رسوب زداهاي از نوع مغناطيسي ناچيز است.

شکل 7 نمونه ای از دستگاه ضدرسوب الکترومغناطیسی موتورخانه

نحوه نصب ضد رسوب موتورخانه

نصب دستگاه ضدرسوب يا رسوب زداي الكترونيكي يا مغناطيسي با سهولت صورت می گیرد.

این کار، نيازي به لوله كشي اضافی ندارد و بدون هيچگونه تخريب و يا نياز به بريدن مجدد لوله ها و باز كردن اتصالات لوله کشی قابل انجام است.

همچنین نصب این دستگاه در موتورخانه، نيازي به فضاي اضافه ندارد و قابلیت پیاده سازی بر روي انواع لوله هاي مسي، گالوانيزه، پليمري و ... را داراست.

نصب و راه اندازی اين دستگاه ها بايد بر اساس دستورالعمل هاي کارخانه سازنده انجام شود.

با این حال، برخي نكات مهم و فراگير كه بمنظور نصب اين دستگاه ها بايد در نظر داشت عبارتند از:

• اثر فیزیکی رسوب زداي الكترونيكي يا مغناطيسي بر روي آب، با گذشت زمان و يا گذر آب از جريان هاي آشفته و متلاطم ضعيف مي شود.

       به همین جهت، نبايستی آن را پيش از منبع آب سرد، در مسير آب ورودي ساختمان هاي بزرگ، پيش از پمپ و یا پيش از مدار بوسترپمپ قرار داد.

• پمپ با ايجاد جريان هاي آشفته مي تواند باعث از بین رفتن هسته هاي كربنات كلسيم شود.

      لذا توصیه می شود که دستگاه رسوب زدا همیشه قبل از سيستم اصلي و پس از پمپ نصب و راه اندازی شود.

برای مشاهده و اطلاع از قیمت پمپ لینک خرید پمپ از دیجی کالا را لمس کنید.

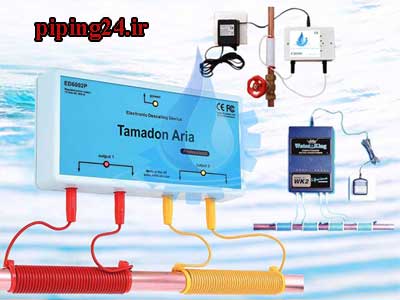

شکل 8 نمونه ای از دستگاه ضدرسوب الکترومغناطیسی برای تجهیزات و لوله های موتورخانه

• مناسب ترين محل نصب دستگاه رسوب زدا، بر روی لوله ورودي آب سرد پس از پمپ موتورخانه و درست قبل از ورودي به بویلر يا آبگرمكن توصیه می شود.
• اگر موتورخانه ساختمان مجهز به سيستم سختي گير باشد، مي توان رسوب زدا را در مدار آن نصب کرد.
• ابعاد لوله آب هيچ تاثیری بر كاركرد رسوب زداي الكترونيكي ندارد و این دستگاه را مي توان بر روی هر اندازه ای از لوله ها نصب كرد.
• امروزه نصب رسوب زدا هاي الكترونيكي حتي بر روي لوله هايي با قطـر 100 سانتی متر (40 اینچ) نیز صورت می گیرد.
• نصب رسوب زداي الكترونيكي يا مغناطيسي می تواند در هر نقطه از مدار، قبل و يا بعد از اتصالاتي همچون زانويي، سه راهي، شير و ... و بر روي لوله هاي افقي يا عمودي انجام شود.
• در صورتیکه اتصال زمين (ارت) به لوله متصل شده باشد، سيم پيچ مربوط به حلقه هاي دستگاه رسوب زدا بايستی پس از محل وصل شدن اتصال زمين به لوله نصب شود.
• نصب رسوب زداي مغناطيسي یا الكترونيكي بر روي لوله هاي پلاستيكي يا پي وي سي خم شو و انعطاف پذير توصیه نمی شود.

شکل 9 نمونه از دستگاه ضدرسوب الکترومغناطیسی

• نصب سيم پيچ دستگاه رسوب زدا بر روی لوله، بايد كاملا محكم انجام شود و تا حد امکان، هيچ فاصله هوايي بين آن و سطح لوله دیده نشود.
• زمان لازم براي زدوده شدن رسوبات از قبل تشكيل شده به شرايط مختلفی از جمله کیفیت آب، جنس و ضخامت لوله و كيفيت دستگاه وابسته است، ولي اين زمان معمولا بین 50 تا 100 روز متغیر است.
• در روزهاي نخست پس از نصب رسوب زدا، افزايش محسوس سختي آب یکی از نشانه هاي کارکرد صحیح سيستم و حل شدن ذرات رسوب در آب است.
• در دو تا سه ماه اول بعد از نصب رسوب زدا در موتورخانه، بايستی به صورت مرتب از تمامی فيلترها، استراينرها و شير مخلوط ها با دقت بازرسي نمود.
• نصب يك فيلتر يا استراينر جهت جمع آوري رسوبات و ذرات معلق در مسير برگشت آب گرم و يا مسير خروجي منبع آب گرم موتورخانه و تغذيه بويلر توصیه می شود.
• همچنین، مواد جمع آوري شده را بایستی هرچند يكبار تخليه نمود.
• سيگنال هاي توليد شده در دستگاه رسوب زدا در هر دو طرف محل نصب منتقل می شود و در نتيجه اثر آن بر شرایط فیزیکی آب، هم در بالادست و هم در پايين دست دستگاه خواهد بود.

شکل 10 نمونه ای از ضدرسوب الکتریکی با بهره گیری از امواج اولتراسونیک همراه با نصب آسان در موتورخانه

جمع بندی

در این مطلب هر آنچه درباره نحوه نصب سختی گیر موتورخانه به آن نیاز داشتید را به شما یاد دادیم. حالا برای این که آموزش اثربخشی بیشتری داشته باشد، با ذکر چند نکته مهم و کاربردی این نوشته را مرور می کنیم.

• از جمله مزایای استفاده از سختی گیر آب می توان به کاهش هزینه های تعمیراتی، کاهش افت فشار و توان مصرفی سیستم، افزایش ضریب انتقال حرارت و افزایش راندمان تجهیزات موتورخانه اشاره کرد.
• سختی گیرهای رزینی که برای گرفتن سختی آب استفاده می شوند به دو حالت نیمه اتوماتیک یا تمام اتوماتیک عمل می کنند.
• دستگاه ضد رسوب الکترونیکی با اعمال ميدان الكترومغناطيسي بر آب، بدون ایجاد تغییر شیمیایی در آب، از تشكيل رسوب در ديواره لوله ها و تجهيزات جلوگیری مي کند.
• بهتر است که بر روي لوله هاي پلاستيكي يا پي وي سي خم شو و انعطاف پذير از رسوب زدای مغناطیسی یا الکترونیکی استفاده نکنید.

بنابراین می توان نتیجه گرفت که برای افزایش بازدهی موتورخانه ها لازم است که از سیستم های ضد رسوب و سختی گیر کمک بگیرید.

بدیهی است که برای چنین کاری به نیروهای متخصص نیاز دارید و از آنجا یکی از ده ها خدمات مجموعه تاسیسات 24 ساعته نصب سختی و دستگاه های ضد رسوب است، شما می توانید برای این کار بر روی ما حساب کنید.

گروه ما با گرد هم آوردن نیروهای حرفه ای و کاربلدی که مهارت های آن ها توسط ناظر فنی مجموعه تایید شده است، در کنار شما هم هستند تا آسایش بیشتری برای شما فراهم کنند.

البته این را هم در نظر داشته باشید که اگر پس از اتمام پروژه از نحوه کار مجری ناراضی بودید، ما پشت شما را خالی نمی کنیم و بار دیگر صفر تا صد پروژه شما را به صورت رایگان انجام خواهید داد.

پس معطل نکنید و همین الان سفارش خود را با تکمیل فرم درخواست سرویسکار و یا تماس با شماره تلفن های مجموعه ثبت کنید تا در اسرع وقت به سفارش شما رسیدگی شود.
