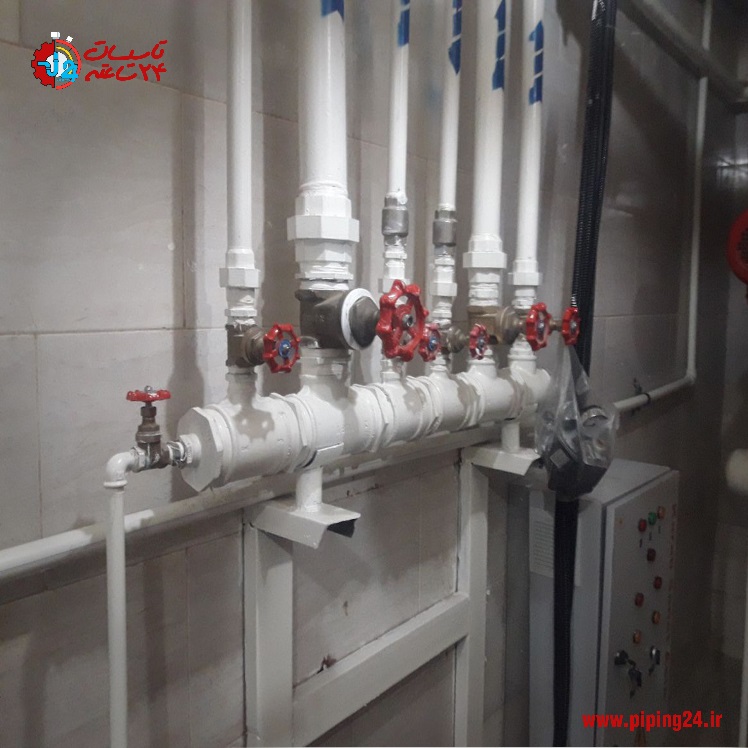

کلکتور موتورخانه چیست؟
به طور کلی کلکتور یکی از بخش های اساسی در هر سیستم لوله کشی مسئول در توزیع و جمع آوری سیال به شمار می رود.
در سیستم حرارت مرکزی موتورخانه ای آب در درون دیگ بخار گرم می شود و از طریق لوله ها به بخش های مختلف ساختمان که مورد نیاز باشد، انتقال پیدا می کند.
سپس بعد از عبور از دستگاه های توزیع گرما به دیگ بخار بر می گردد.
به همین دلیل از کلکتور رفت و کلکتور برگشت در سیستم توزیع گرمای موتورخانه استفاده می شود.
کلکتور رفت یا آب گرم مسئول انتقال آب گرم تولید شده در دیگ بخار به انشعابات لوله کشی آب گرم در ساختمان است.
کلکتور برگشت یا آب سرد نیز مسئول جمع آوری آب سرد شده از داخل انشعابات ساختمان به دیگ بخار است. بنابراین کلیه انشعابات برگشتی وارد کلکتور برگشت می شوند.
تعداد کلکتورهای برگشت وابسته به میزان مصرف در ساختمان بین 5 تا 8 عدد متغیر می باشد.
بنابراین می توان گفت یکی از اجزای بسیار مهم در موتورخانه کلکتور آن می باشد. با کمک این وسیله می توان آب های ورودی و خروجی در موتورخانه را از طریق کلکتور رفت و برگشت آن هدایت کرد.
برای آشنایی بیشتر با وظیفه کلکتور در موتورخانه پیشنهاد می کنیم به توضیحات کارشناس تاسیساتی آقای اسماعیلی در کلیپ زیر توجه کنید.
مزیت استفاده از کلکتور در سیستم لوله کشی موتورخانه
- توزیع یکسان حرارت در محل های مصرف
- کاهش پرت لوله
- کاهش پرت حرارتی سیال در طول مسیر لوله
- امکان کنترل مسیر آب به صورت مجزا در هنگام اقدام به تعمیر یا تعویض لوله ها
- افزایش سرعت توزیع و جمع آوری آب
چند نکته مهم در هنگام ساخت کلکتور موتورخانه
- کلکتور باید از لوله فولادی سیاه ساخته شود.
- انتخاب نوع لوله باید با رعایت شرایط کار سیستم از قبیل دما و فشار کار صورت بگیرد.
- استاندارد لوله ای که برای کلکتور انتخاب می شود، باید با استاندارد سیستم لوله کشی که کلکتور در آن نصب می شود، کاملاً یکسان باشد.
- کلکتورها باید از لوله فولادی سیاه مخصوص اتصال جوشی انتخاب شوند.
- اتصال لوله های انشعاب به کلکتور می تواند از نوع جوشی و یا مهره ماسوره ای باشند.
- قطر کلکتور در هر صورت نباید کمتر از 3 اینچ یا 76/2 میلی متر باشد.
.برای اینکه در خصوص طراحی و ساخت کلکتور موتورخانه اطلاعات تکمیلی بدست آورید، از شما دعوت می کنیم به نکات مهمی که کارشناس تاسیساتی آقای اسماعیلی در خصوص ساخت و طراحی کلکتور گفته است در کلیپ زیر گوش کنید
نحوه محاسبه قطر و طول لوله کلکتور
به منظور ساخت کلکتور موتورخانه باید چند نکته مهم را در نظر گرفت:
- قطر لوله کلکتور
قطر لوله کلکتور با توجه به پارامترهایی همچون قطر لوله انشعاب و همچنین تعداد انشعابات متفاوت است.
قطر لوله کلکتور را با توجه به رابطه زیر تعیین می کنند، که در این رابطه Dc قطر کلکتور و D قطر انشعابات از کلکتور می باشد.
- طول لوله کلکتور
فاصله بین انشعابات و طول کلکتور بر اساس تعداد خروجی ها و ورودی های کلکتور و قطر لوله های انشعاب تعیین می شود.
مهمتر اینکه کلکتور موتورخانه باید به صورتی طراحی و ساخته شود تا امکان تعویض و سرویس شیرهای آن به آسانی ممکن باشد.

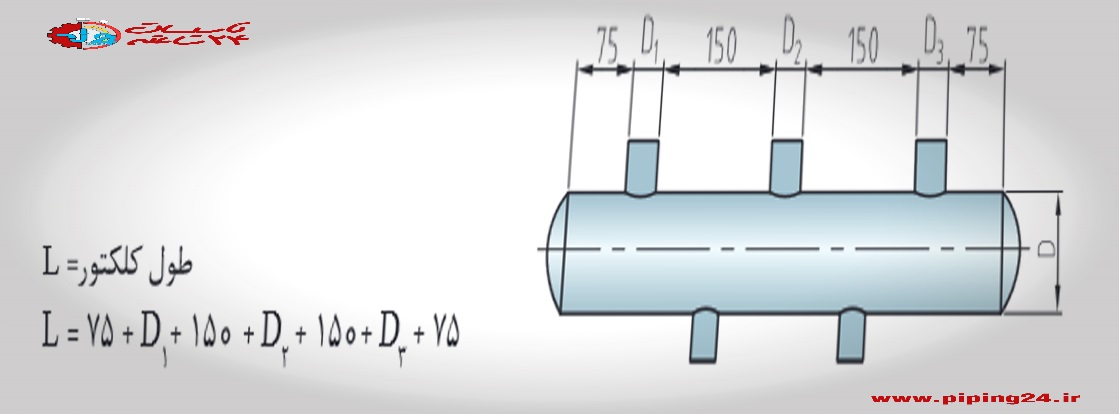

بنابراین توضیحات طول کلکتور برای شکل فرضی زیر را بر مبنای این فرمول محاسبه می کنند:
کلکتورها را می توان در دو مدل افقی و عمودی ساخته و نصب کرد، اما کلکتور موتورخانه ای بیشتر به صورت افقی نصب می شود.
چنانچه وزن کلکتور زیاد باشد، باید یک پایه نگهدارنده برای کل لوله های کلکتور در نظر گرفت.
همچنین هر کلکتور باید یک شیر تخلیه از نوع کف فلزی داشته باشد تا در زمان تعویض و تعمیر کلکتور بتوان از آن استفاده کرد.
فرآیند ساخت کلکتور موتورخانه
- محاسبه و تعیین اندازه ها
- برش لوله مورد نیاز
- آماده سازی محل انشعابات
- آماده سازی لوله انشعاب
- اتصال لوله های انشعاب
- اتصال کپ یا درپوش
روش ساخت کلکتور موتورخانه
مرحله آماده سازی محل انشعابات

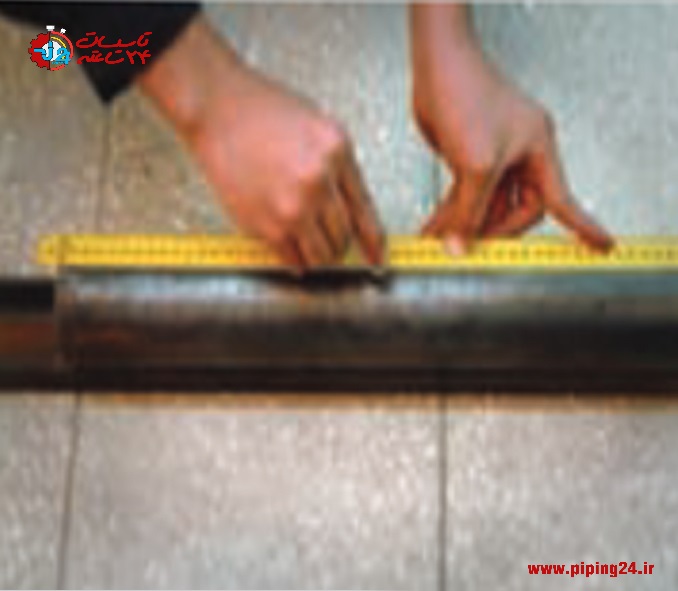

- ابتدا لوله فلزی کلکتور را با توجه به اندازه های تعیین شده در قسمت قبلی با استفاده از دستگاه های مخصوص برش می دهیم. در مراحل بعدی قرار است که لوله های انشعاب کلکتور بر روی این لوله قرار بگیرند.

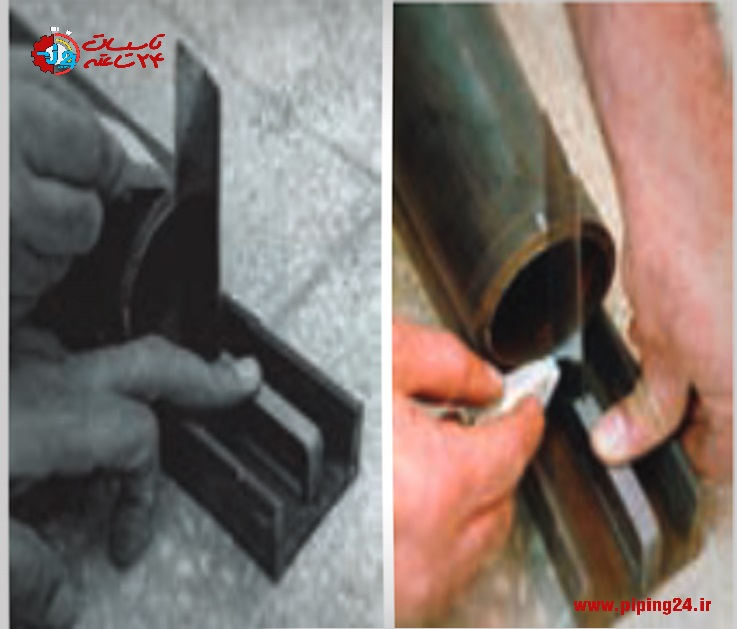

- حال به منظور آماده سازی محل انشعاب، نقطه وسط ناودونی را علامت گذاری می کنیم.
- لوله اصلی کلکتور را روی ناودونی قرار می دهیم.
- گونیا را مماس بر روی علامت ایجاد شده روی ناودونی قرار داده و روی لوله در قسمت بالا و پایین لوله علامت می زنیم و این کار را در سمت مقابل نیز تکرار می کنیم.
- دو نقطه به دست آمده روی لوله را به وسیله خط کش، یا لبه ناودانی با کمک گچ به هم وصل می کنیم.
- محل انشعابات را با استفاده از خط کش بر روی لوله اصلی وی خط کشیده شده علامت گذاری می کنیم.
- لوله مربوط به هر یک از انشعاب های کلکتور را روی نقاط علامت گذاری شده به صورت عمود قرار داده و با گچ محیط لوله انشعاب را روی کلکتور ترسیم می کنیم.

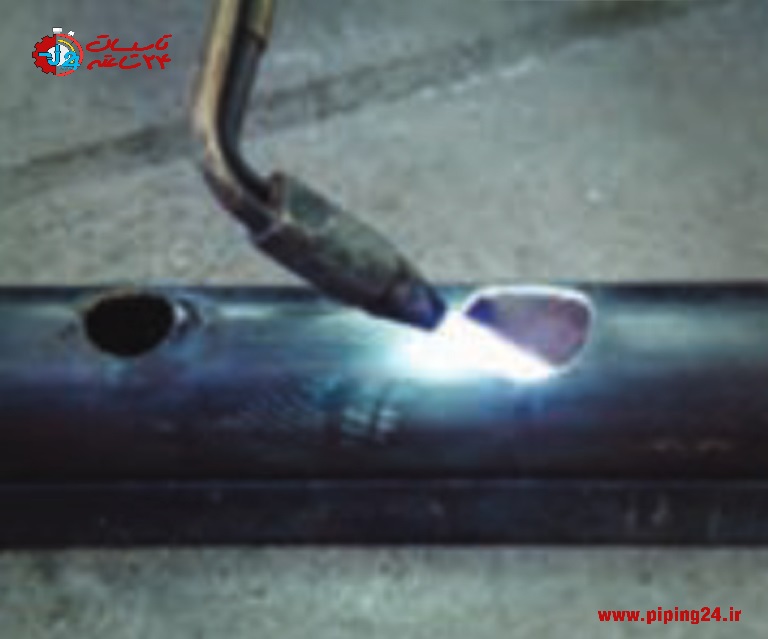

- با استفاده از سرپیک برش، محل های علامت گذاری شده را برش می دهیم.

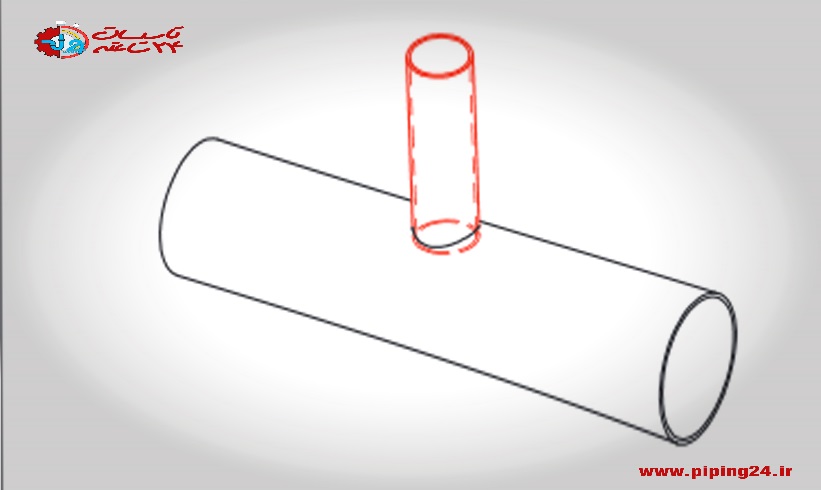

مراحل ساخت و نصب لوله انشعاب
اولین اقدام به منظور ساخت لوله انشعاب، انتخاب لوله مناسب است. برای این منظور بهتر است از لوله فولادی سیاه استفاده شود.
همچنین توجه به این نکته بسیار ضروری است، که قطر لوله های انشعاب باید کمتر از نصف قطر نامی کلکتور باشند.
به منظور نصب انشعاب بر روی کلکتور موتورخانه ای بر اساس مراحل زیر اقدام شود:

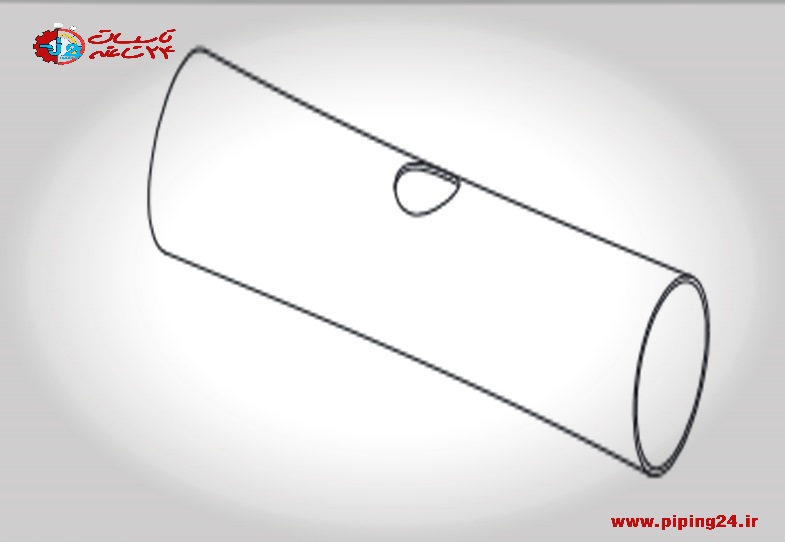

- محل انشعاب را به اندازه قطر لوله مورد نظر سوراخ نمایید.
- لوله انشعاب را تا جایی که لبه لوله انشعاب دیده نشود در داخل سوراخ محل انشعاب قرار دهید.
- با گچ مخصوص فصل مشترک لوله و سوراخ لوله اصلی کلکتور را خط کشی کنید.
- لوله انشعاب را خارج کرده و از محل خط کشی شده تا لبه لوله را برش یا براده برداری کنید.
- برای انجام براده برداری لوله عمودی کلکتور از سوهان نیم گرد یا سنگ فرز استفاده می کنیم.

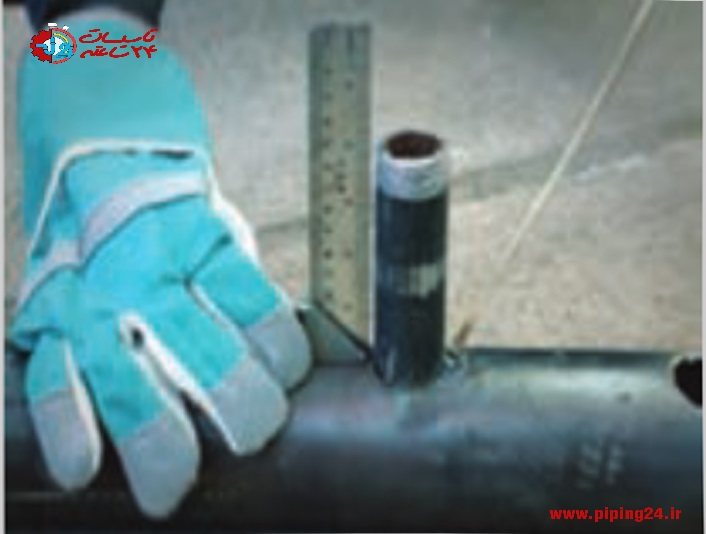

- لوله عمودی انشعاب را بر روی لوله اصلی قرار داده و با کمک گونیا آن را کاملاً عمود کنید.
- به منظور جوشکاری کلکتور موتورخانه با استفاده از دستگاه جوش چهار نقطه خال جوش در محل اتصال انشعاب به لوله اصلی بزنید و دقت کنید که ارتفاع تمام انشعابات نسبت به لوله افقی برابر باشد.
- برای بستن دو طرف لوله اصلی کلکتور از درپوش یا کپ استفاده کنید.
برای کسب آموزش های بیشتر در خصوص جوشکاری به مقالات آموزش نحوه جوشکاری لوله های موتورخانه-بخش اول و آموزش نحوه جوشکاری لوله های موتورخانه-بخش دوم مراجعه کنید.
- بعد از پایان یافتن زدن خال جوش ها و اطمینان از عمود، هم راستا و تراز بودن کلیه انشعابات و بررسی ارتفاع آن ها و شکل کلی کلکتور، تمام محل هایی که نیاز به جوش کاری دارند را با کمک الکترود مناسب جوش بزنید.
نحوه تست کلکتور ساخته شده
بعد از ساخت کلکتور نوبت به تست این وسیله می رسد تا از عدم آب دهی و نشتی اتصالات مطمئن شویم. برای انجام این کار:
- شیلنگ آب را به ورودی کلکتور متصل می کنیم.
- دستگاه تست فشار را روی یکی از انشعابات کلکتور بسته و بقیه قسمت ها را با در پوش می بندیم.
- فشار داخل کلکتور را حداقل تا 7 بار افزایش می دهیم.
- در صورت وجود نشتی، آب داخل کلکتور را تخلیه کرده و محل نشتی را ابتدا با فرز و سمباده تمیز کرده و سپس با جوشکاری محل را ترمیم می کنیم.
- مراحل تست را مجدد تکرار می کنیم تا از سلامت کلکتور مطمئن شویم.
در کلیپ زیر می توانید با توضیحات آقای اسماعیلی از نکات تکمیلی در خصوص روش تست کلکتور موتورخانه بعد از ساخت آن مطلع شوید
نصب کلکتور موتورخانه
همانطور که در مطلب طراحی موتورخانه تاسیسات مکانیکی ساختمان گفتیم، محل قرارگیری کلکتور درست در پشت دیگ بخار موتورخانه است.
این وسیله با کمک لوله و اتصالات و شیرآلات مورد نیاز بر روی آن نصب می شود.
توجه داشته باشید که برای محافظت هرچه بیشتر از کلکتور موتورخانه و جلوگیری از خوردگی آن نباید این وسیله را در محل مرطوب قرار داد و حد المکان باید از چکه کردن آب بر روی آن جلوگیری کرد.
ارتفاع کلکتور رفت و برگشت موتورخانه از کف باید به صورتی باشد، که دسترسی به شیرهای تعبیه شده بر روی آن و همچنین دماسنج و فشار سنج به راحتی صورت بگیرد.
تعمیر کلکتور موتورخانه
با توجه به این که جنس لوله کلکتور موتورخانه از فولاد سنگین است و در مجاورت آب قرار دارد، ممکن است بر اثر گذر زمان دچار مشکلاتی همچون نشتی و زنگ زدگی شود.

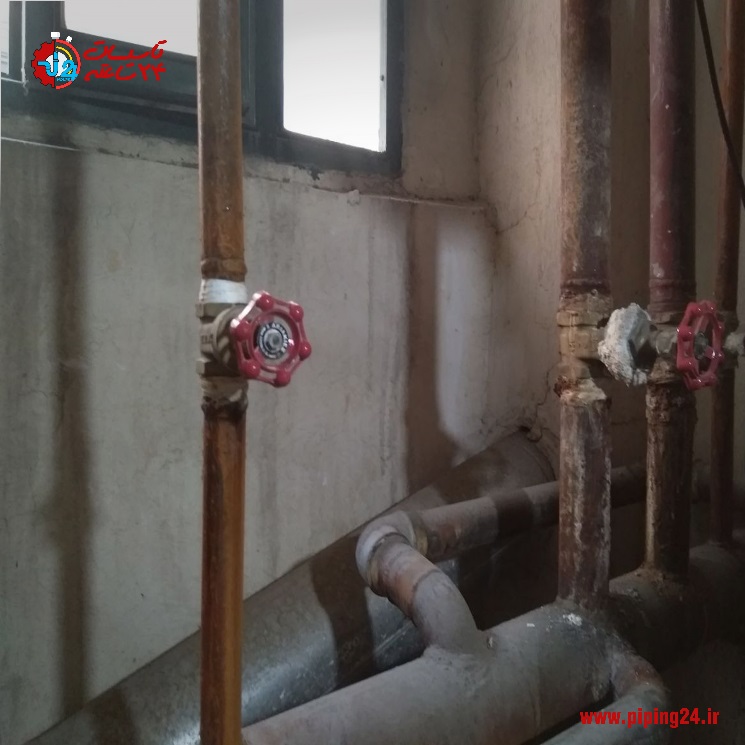

ایجاد مشکل نشتی در کلکتور موتورخانه معمولاً در قسمت شیرآلات و اتصالات آن، بنا به دلایلی همچون خورده شدن، جذب رسوبات و فرسوده شدن اتصالات است.
در کلیپ زیر آقای اسماعیلی توضیح می دهند که از چه راه هایی می توانید از زنگ زدن کلکتور موتورخانه پیشگیری کنید.
به همین دلیل در اکثر موارد تعمیر کلکتور موتورخانه از طریق تعویض فیتینگ های اتصال دهنده انشعاب بر روی آن و یا تعویض شیرآلات قابل اجراست.
اما اگر اتصال انشعاب کلکتور فقط از طریق اتصالات جوشی باشد، باز کردن انشعاب از روی کلکتور بسیار سخت می شود.
بنابراین توصیه می شود در هنگام ساخت کلکتور از فیتینگ های مهره ماسوره ای استفاده شود.
در این صورت می توان با بستن ورودی آب به کلکتور و همچنین باز کردن شیر تخلیه تمامی آب موجود در کلکتور را خارج کرد و برای تعمیر یا تعویض شیرآلات و اتصالات آن اقدام نمود.
تعویض کلکتور موتورخانه
در مواردی که با مشاهده نشتی از اتصالات و شیرآلات تعبیه شده بر روی کلکتور موتورخانه برای تعمیر آن اقدام نشود، نشتی از اتصالات سبب چکه کردن آب بر روی لوله و زنگ زدن تدریجی کلکتور می شود.
در چنین مواقعی راهی جز تعویض کلکتور باقی نمی ماند. به همین دلیل است که سرویس و بازبینی موتورخانه بسیار تاکید می شود.
برای انجام تعویض کلکتور موتورخانه که جزو اقدامات قابل اجرا در تعمیر و نگهداری موتورخانه می باشد، باید ابتدا حجم خوردگی و زنگ زدگی کلکتور مورد بازبینی قرار بگیرد.
در برخی موارد میزان زنگ زدگی فقط بر روی تعدادی از لوله های انشعابی مشاهده می شود.
در این صورت می توان به راحتی لوله آسیب دیده را از اتصالات باز کرد و لوله انشعابی جدید هم قطر و هم طول را به جای نمونه قبلی متصل نمود.
اما اگر خوردگی و تجمع مواد رسوبی در داخل و خارج لوله اصلی کلکتور باشد، بهتر است کل کلکتور تعویض شود.
اگر می خواهید بدانید طول عمر کلکتور موتورخانه چقدر بوده و زمان تعویض آن چه موقع است، کلیپ زیر را مشاهده کنید.

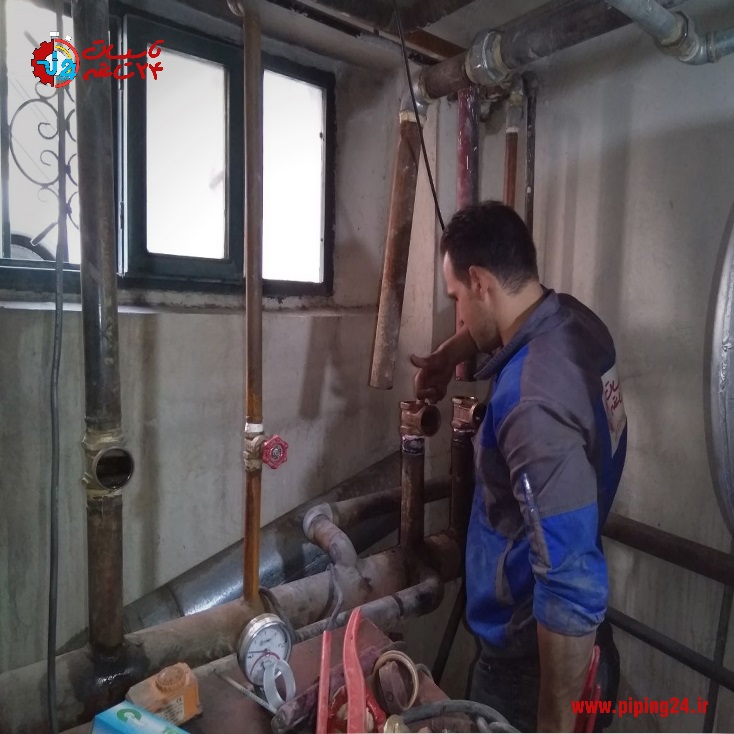

برای تعویض کلکتور موتورخانه تمامی ورودی ها به کلکتور رفت و برگشت موتورخانه را بسته و خروجی کلکتور را باز می کنیم تا کل مسیر از آب تخلیه شود.

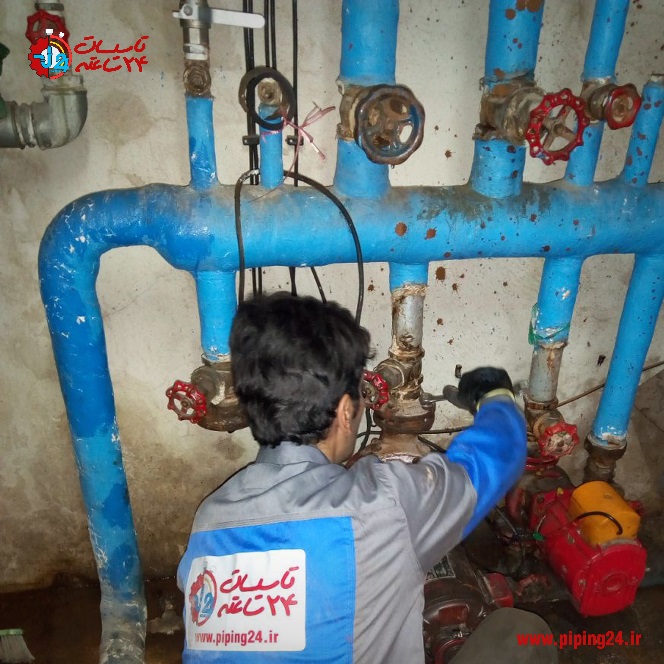

سپس کلکتور قبلی را با کمک دستگاه های برش از محل اتصال آن باز کرده و کلکتور جدید را طبق اصول بیان شده در قسمت اول متن ساخته و در محل قبلی با کمک جوشکاری نصب می کنیم.
فیلم تعمیر و تعویض کلکتور
در یکی از پروژه های گروه تاسیسات 24 ساعته با ساختمانی مواجه شدیم که نیاز به بازسازی تاسیسات موتورخانه و تعمیرات اساسی داشت. فیلم زیر قستی از این پروژه بازسازی است که مراحل تعمیر و تعویض کلکتور موتورخانه را در آن مشاهده میکنید.
کلام آخر...
ما در این مطلب تمام نکاتی که لازم بود شما راجع به اهمیت کلکتور در موتورخانه و نحوه ساخت، تعمیر و تعویض آن بدانید در اختیار شما قرار داده ایم.
ولی با این حال برای این که جمع بندی کاملی از مهم ترین نکات آن داشته باشیم، توجه شما را به موارد زیر جلب می کنیم.
- کلکتور از اجزای بسیار مهم در موتورخانه می باشد که می توان آب های ورودی و خروجی در موتورخانه را توسط کلکتور رفت و برگشت آن هدایت کرد.
- لازم است که حتماً کلکتور از لوله فولادی سیاهی که مخصوص اتصال جوشی می باشد، انتخاب شود.
- کلکتورها باید دارای یک شیر تخلیه از نوع کف فلزی باشند، چرا که در هنگام تعمیر و تعویض کلکتور باید از آن استفاده کرد.
- کلکتور موتورخانه نباید در محل مرطوب و یا جایی که بر روی آن آب چکه می کند، قرار داشته باشد چرا که در غیر این صورت دچار خوردگی می شود.
- برای این که کار تعمیر کلکتور موتورخانه ساده تر شود، توصیه می شود که از فیتینگ های مهره ماسوره ای برای ساخت آن استفاده شود.
- سرویس و بازبینی موتورخانه به منظور جلوگیری از نشتی اتصالات و شیرآلات روی کلکتور موتورخانه بسیار ضروری می باشد.
پس به طور کلی به این نتیجه رسیدیم که وجود کلکتور موتورخانه و کارکرد صحیح آن تا چه اندازه بر گرمای منازل شما تاثیرگذار است.
